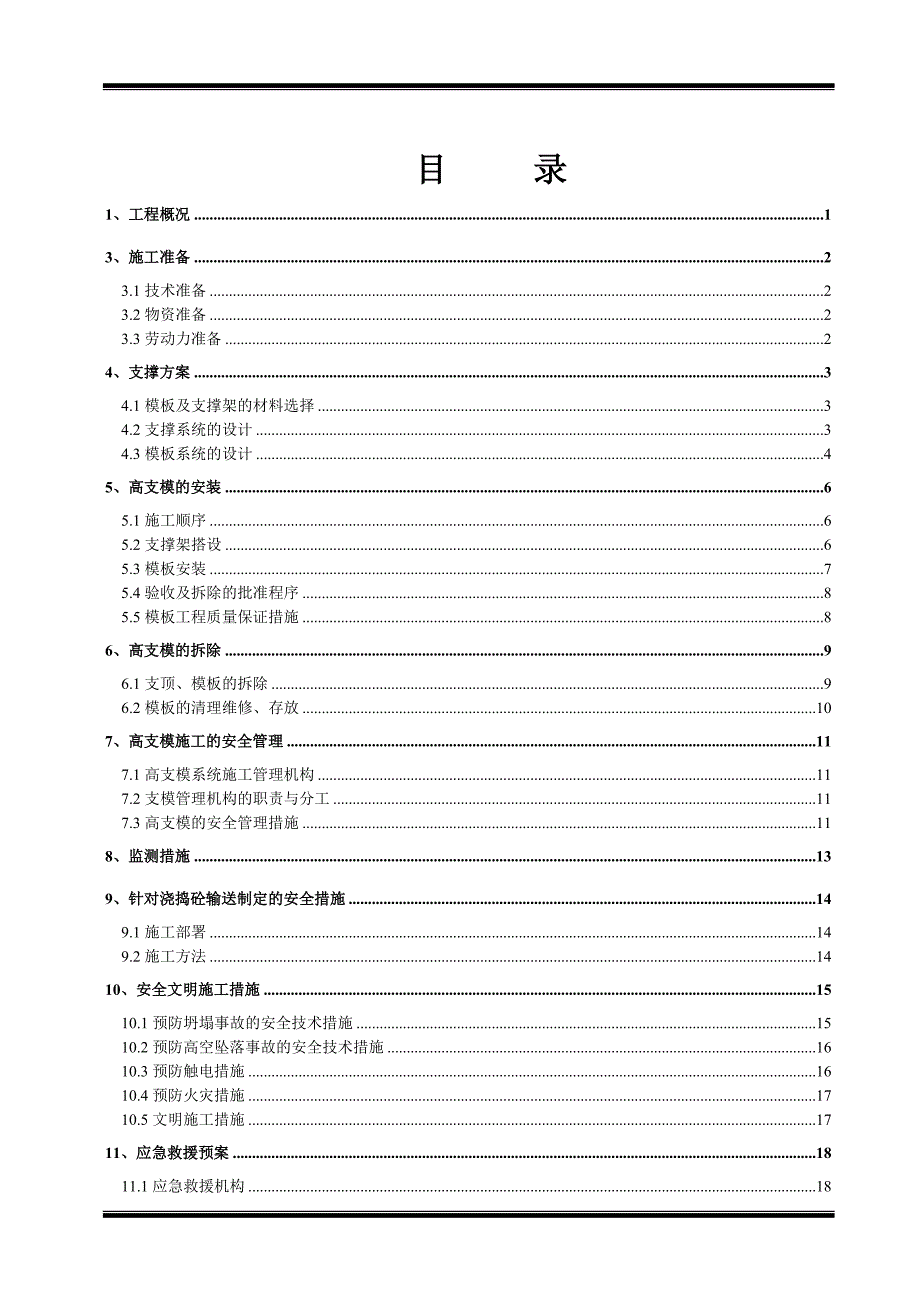

1、目 录1、工程概况13、施工准备23.1技术准备23.2物资准备23.3劳动力准备24、支撑方案34.1模板及支撑架的材料选择34.2支撑系统的设计34.3模板系统的设计45、高支模的安装65.1施工顺序65.2支撑架搭设65.3模板安装75.4验收及拆除的批准程序85.5模板工程质量保证措施86、高支模的拆除96.1支顶、模板的拆除96.2模板的清理维修、存放107、高支模施工的安全管理117.1高支模系统施工管理机构117.2支模管理机构的职责与分工117.3高支模的安全管理措施118、监测措施139、针对浇捣砼输送制定的安全措施149.1施工部署149.2施工方法1410、安全文明施工措

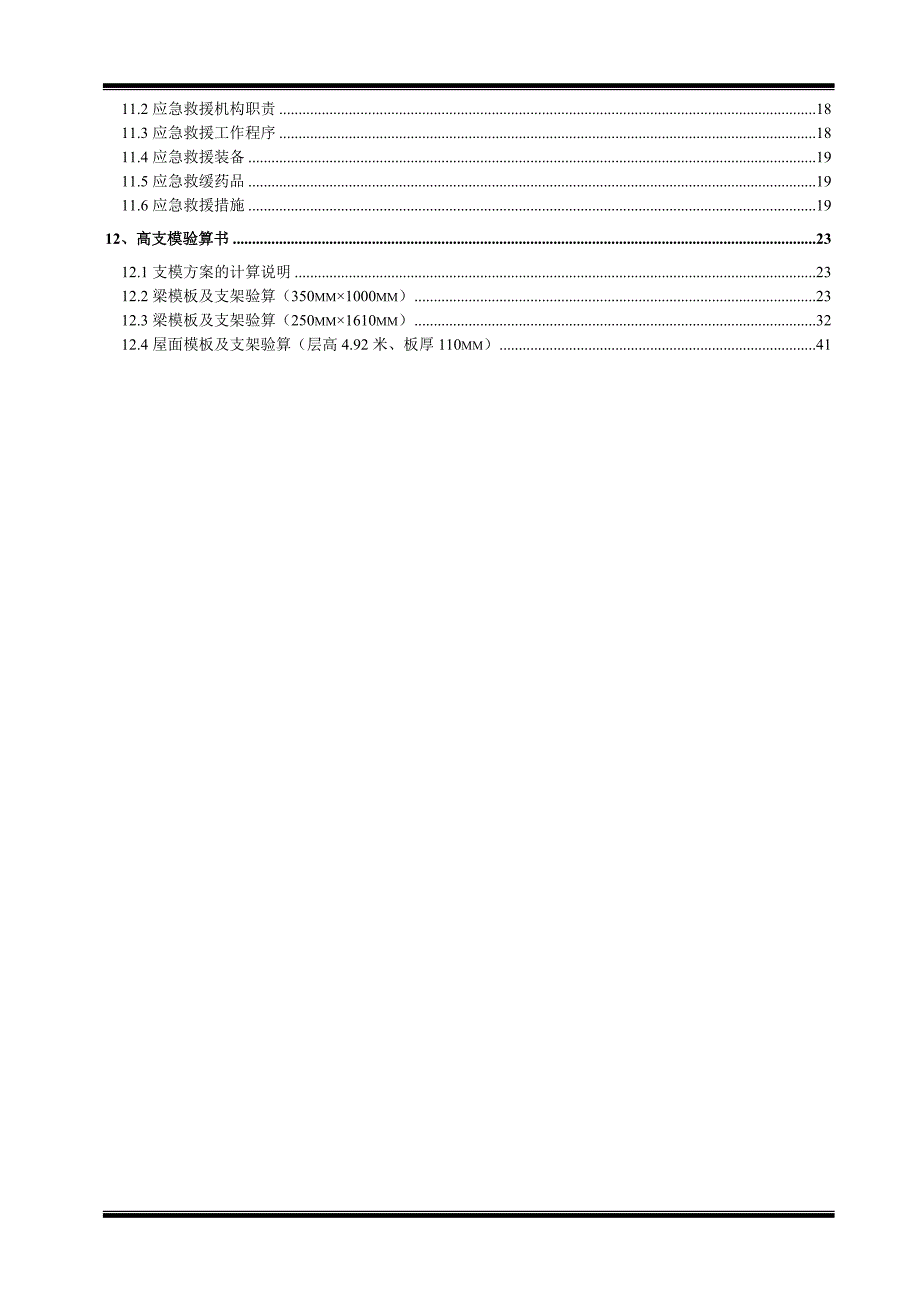

2、施1510.1预防坍塌事故的安全技术措施1510.2预防高空坠落事故的安全技术措施1610.3预防触电措施1610.4预防火灾措施1710.5文明施工措施1711、应急救援预案1811.1应急救援机构1811.2应急救援机构职责1811.3应急救援工作程序1811.4应急救援装备1911.5应急救缓药品1911.6应急救援措施1912、高支模验算书2312.1支模方案的计算说明2312.2梁模板及支架验算（350mm1000mm）2312.3梁模板及支架验算（250mm1610mm）3212.4屋面模板及支架验算（层高4.92米、板厚110mm）411、工程概况工程名称：*市*区*中学（新*中

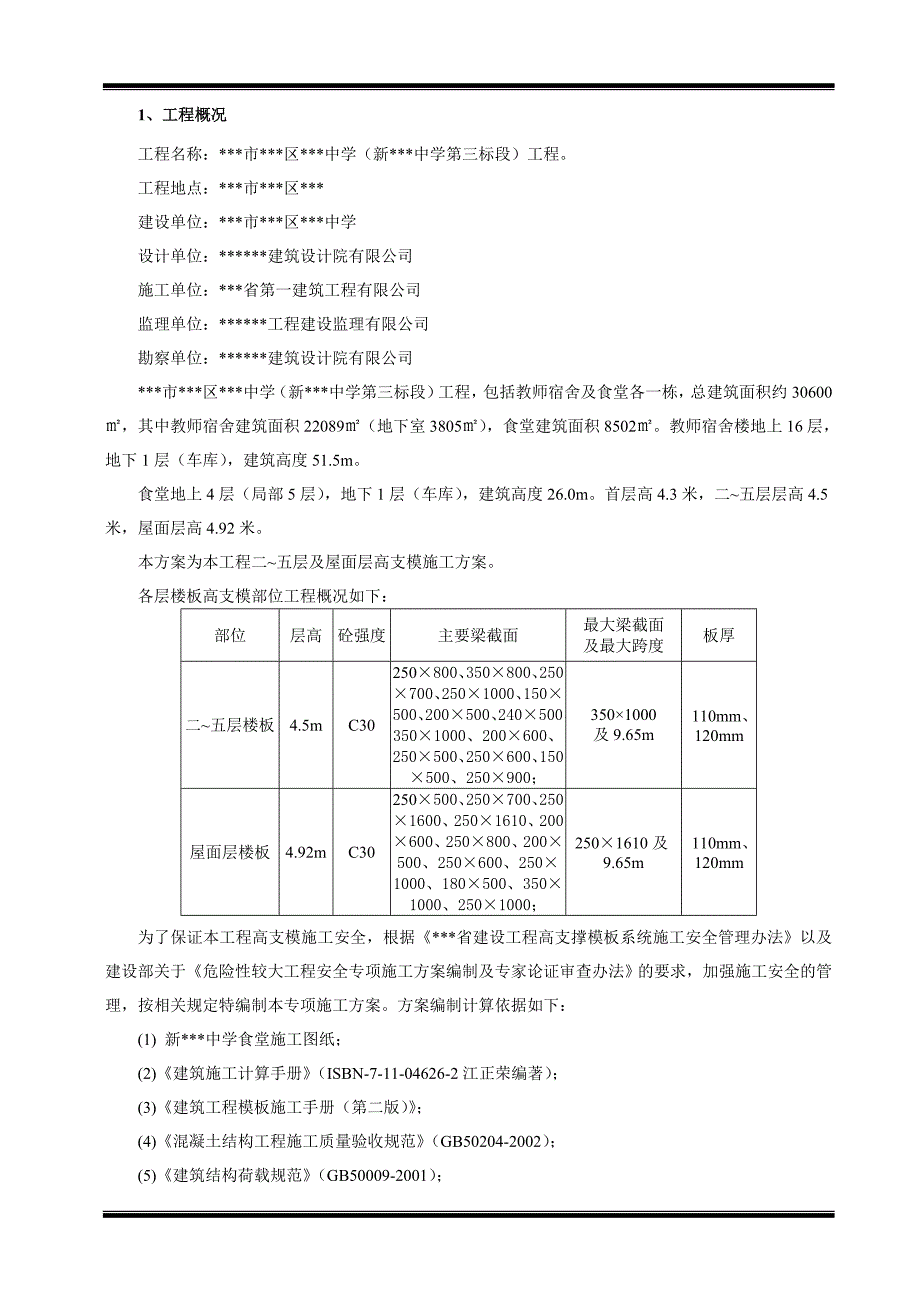

3、学第三标段）工程。工程地点：*市*区* 建设单位：*市*区*中学设计单位：*建筑设计院有限公司施工单位：*省第一建筑工程有限公司监理单位：*工程建设监理有限公司勘察单位：*建筑设计院有限公司*市*区*中学（新*中学第三标段）工程，包括教师宿舍及食堂各一栋，总建筑面积约30600，其中教师宿舍建筑面积22089（地下室3805），食堂建筑面积8502。教师宿舍楼地上16层，地下1层（车库），建筑高度51.5m。食堂地上4层（局部5层），地下1层（车库），建筑高度26.0m。首层高4.3米，二五层层高4.5米，屋面层高4.92米。本方案为本工程二五层及屋面层高支模施工方案。各层楼板高支模部位工程概
4、况如下：部位层高砼强度主要梁截面最大梁截面及最大跨度板厚二五层楼板4.5mC30250800、350800、250700、2501000、150500、200500、240500、3501000、200600、250500、250600、150500、250900；3501000及9.65m 110mm、120mm屋面层楼板4.92mC30250500、250700、2501600、2501610、200600、250800、200500、250600、2501000、180500、3501000、2501000；2501610及9.65m 110mm、120mm为了保证本工程高支模施工安全，
5、根据*省建设工程高支撑模板系统施工安全管理办法以及建设部关于危险性较大工程安全专项施工方案编制及专家论证审查办法的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。方案编制计算依据如下：(1) 新*中学食堂施工图纸；(2)建筑施工计算手册（ISBN-7-11-04626-2江正荣编著）；(3)建筑工程模板施工手册（第二版）；(4)混凝土结构工程施工质量验收规范（GB50204-2002）； (5)建筑结构荷载规范（GB50009-2001）；(6)建筑施工门式钢管脚手架安全技术规范(JGJ1282000)；(7)建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001)；(8)建筑施
6、工安全检查标准（JGJ59-99）；(9)建筑施工高处作业安全技术规范（JGJ80-91）；(10)建筑施工模板安全技术规范（JGJ162-2008）； (11) PKPM施工安全计算软件；3、施工准备3.1技术准备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。3.2物资准备(1)材料准备：确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；其质量检验报告及其钢管材质检验方
7、法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定，质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防不锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换；新、旧扣件均应进行防锈处理，并对多次使用的受力材料作必要的强度测试。门式钢管脚手架及其配件的规格、性能及质量应符合现行行业标准的规定。钢管应平直，平直度允许偏差为管长的1/5
8、00；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。新进场的还应有出厂合格证明书及产品标志，周转使用的门架及其配件应按规范的有关规定进行质量类别判定、维修及使用。(2)机具准备：根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。(3)周转材料准备：做好模板、钢管支顶等周转料的备料工作，分批分期进场。3.3劳动力准备(1)根据开工日期和劳动力需要量计划，组织工人进场，并安排好工人生活。水、电管线架设和安装已完成，能够满足工程施工及工程管理、施工人员生活的用水、用电需要。(2)做好施工人员进场的安全、质量、防火、文明
9、施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。4、支撑方案4.1模板及支撑架的材料选择支顶系统主要材料如下：(1)模板均采用915mm1830mm18mm（厚）胶合板；(2)木枋：第一层龙骨采用8080mm木枋，第二层龙骨（板用）及侧模竖肋采用8080mm木枋；(3)支撑系统：采用门式架支撑系统，选用MF1219、MF1217、MF1209门式钢管脚手架及其配件、483.5mm钢管及其配件，1
10、4对拉螺杆；(4)纵横水平拉杆、纵向剪刀撑：选用483.5mm钢管及其配件；(5)垫板：采用脚手架配套底托，垫板采用8080mm木方。4.2支撑系统的设计（1）二五层梁板（高支模）：该部位的梁及楼板采用门式架支撑，间距为900mm，门式架搭设高架在下、矮架在上。水平加固杆布置：水平加固杆应在支撑架的顶层、上下两榀门式架、底层及中间通长连续设置，形成水平闭合圈，并应采用扣件与门架立杆扣牢；在底步门式架两侧离柱脚200mm处设通长扫地杆；水平加固杆应顶至已浇筑的混凝土墙、柱上，高支模竖向间距23m，与建筑物设置一个固结点，加强高支撑系统的整体抗倾覆能力。剪刀撑：垂直剪刀撑在周边、主梁门式架两侧沿全
11、高交叉支撑连续设置，次梁按约1015m间距设置，剪刀撑与地面倾角宜4560，用扣件与门式架扣紧。所有钢管连接均采用配套扣件连接。支撑架顶部、底部采用可调托座。顶托螺杆不宜超过150mm，底托螺杆不宜超过200mm。当超过200mm时，一榀门式架承载力设计值Nd应根据可调底座调节螺杆设处长度进行修正。凡螺杆伸出长度超过规范要求时必须在螺杆位置加设纵横钢管水平拉杆一道。（2）屋面层梁板（高支模）：该部位的梁及楼板采用门式架支撑，间距为900mm，门式架搭设高架在下、矮架在上。水平加固杆布置：水平加固杆应在支撑架的顶层、上下两榀门式架、底层及中间通长连续设置，形成水平闭合圈，并应采用扣件与门架立杆扣
12、牢；在底步门式架两侧离柱脚200mm处设通长扫地杆；水平加固杆应顶至已浇筑的混凝土墙、柱上，高支模竖向间距23m，与建筑物设置一个固结点加强高支撑系统的整体抗倾覆能力。剪刀撑：垂直剪刀撑在周边、主梁门式架两侧沿全高交叉支撑连续设置，次梁按约1015m间距设置，剪刀撑与地面倾角宜4560，用扣件与门式架扣紧。所有钢管连接均采用配套扣件连接。支撑架顶部、底部采用可调托座。顶托螺杆不宜超过150mm，底托螺杆不宜超过200mm。当超过200mm时，一榀门式架承载力设计值Nd应根据可调底座调节螺杆设处长度进行修正。凡螺杆伸出长度超过规范要求时必须在螺杆位置加设纵横钢管水平拉杆一道。详附图所示。（3）门
13、架搭设组合：二五层高均为4.50m，梁底支模高度为3.5m4m，根据实际支模高度需要，采用MF1219、MF1217和LF1209三种门架配合使用；楼板底支模高度为4.39m，采用两个MF1219门式架用连接棒连接在下，上面再加一个顶托用连接棒连接。屋面层高4.92m，梁底支模高度为3.31m4.52m，根据实际支模高度需要，采用MF1219、MF1217和LF1209三种门架配合使用；楼板底支模高度为4.39m，采用两个MF1219门式架用连接棒连接在下，上面再加一个顶托用连接棒连接。安装门式架后，于其上铺设纵横向木枋，再安装18mm木夹板，并用可调底座和U型可调顶托调节高度。4.3模板系统
