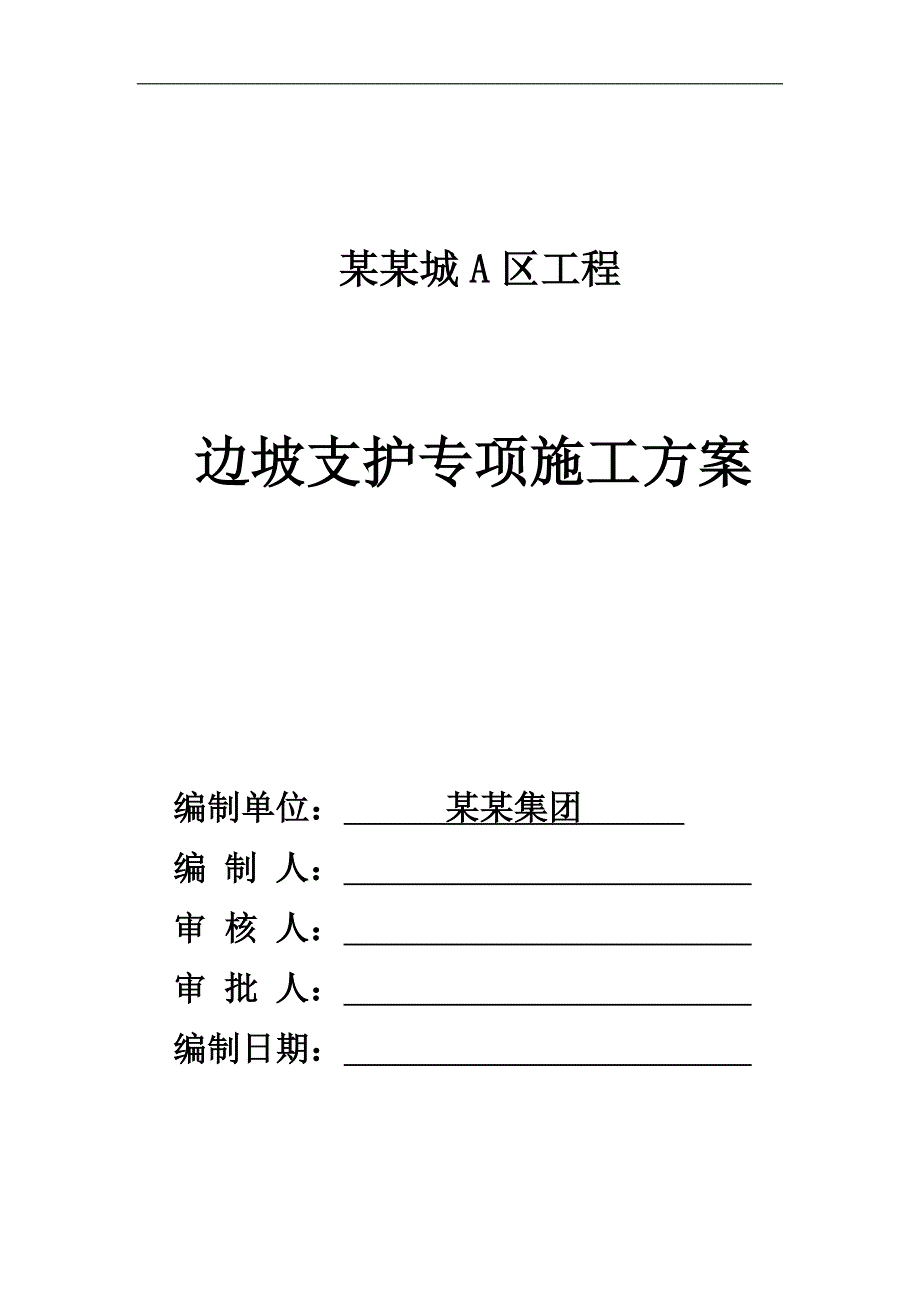

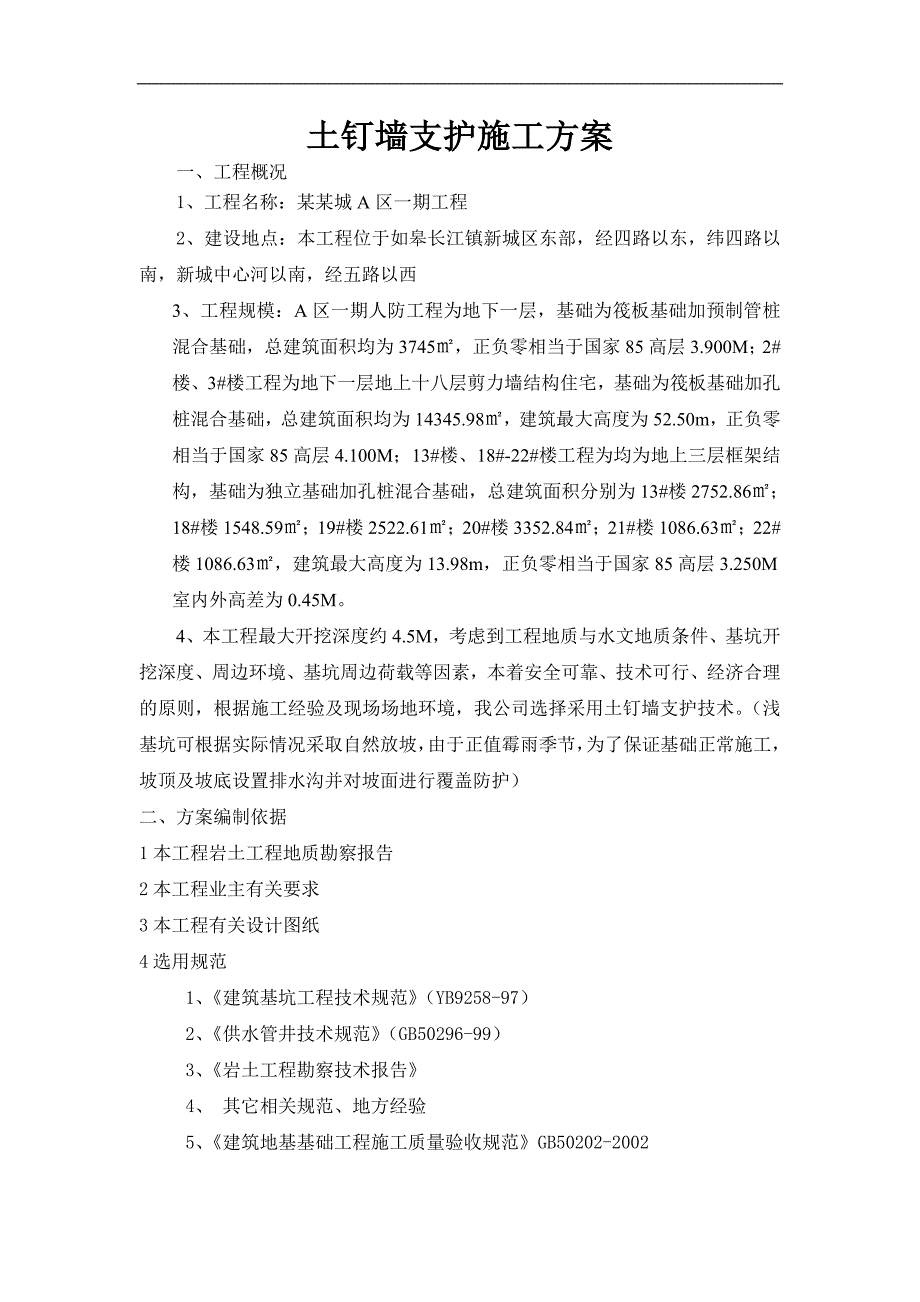

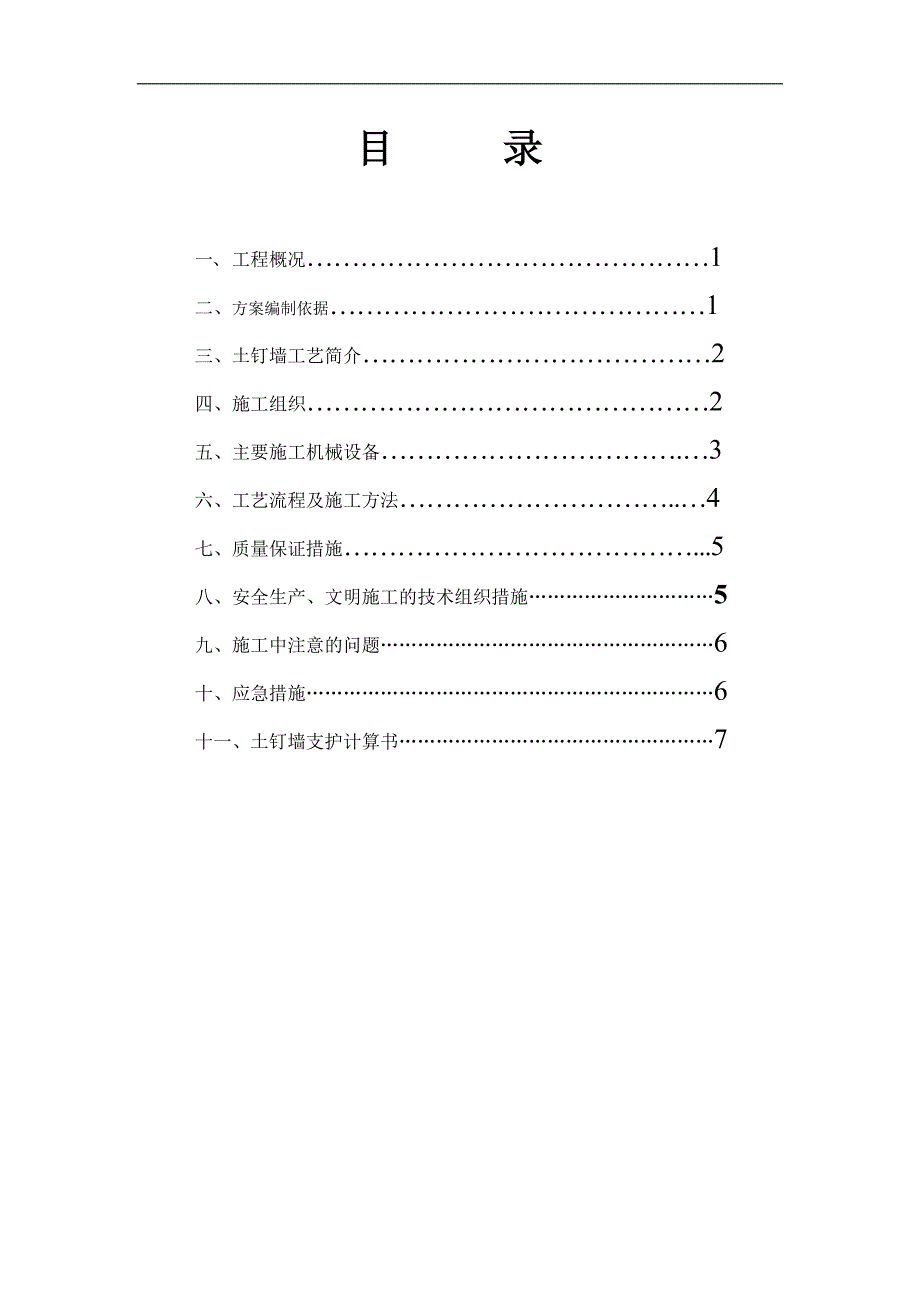

1、某某城A区工程 边坡支护专项施工方案编制单位： 某某集团 编 制 人： 审 核 人： 审 批 人： 编制日期： 目 录一、 工程概况1二、 方案编制依据1三、土钉墙工艺简介2四、施工组织2五、主要施工机械设备.3六、工艺流程及施工方法.4七、质量保证措施.5八、安全生产、文明施工的技术组织措施5九、施工中注意的问题6十、应急措施6十一、土钉墙支护计算书7土钉墙支护施工方案一、工程概况1、工程名称：某某城A区一期工程2、建设地点：本工程位于如皋长江镇新城区东部，经四路以东，纬四路以南，新城中心河以南，经五路以西3、工程规模：A区一期人防工程为地下一层，基础为筏板基础加预制管桩混合基础，总建筑面积
2、均为3745，正负零相当于国家85高层3.900M；2#楼、3#楼工程为地下一层地上十八层剪力墙结构住宅，基础为筏板基础加孔桩混合基础，总建筑面积均为14345.98，建筑最大高度为52.50m，正负零相当于国家85高层4.100M；13#楼、18#-22#楼工程为均为地上三层框架结构，基础为独立基础加孔桩混合基础，总建筑面积分别为13#楼2752.86；18#楼1548.59；19#楼2522.61；20#楼3352.84；21#楼1086.63；22#楼1086.63，建筑最大高度为13.98m，正负零相当于国家85高层3.250M室内外高差为0.45M。4、本工程最大开挖深度约4.5M，
3、考虑到工程地质与水文地质条件、基坑开挖深度、周边环境、基坑周边荷载等因素，本着安全可靠、技术可行、经济合理的原则，根据施工经验及现场场地环境，我公司选择采用土钉墙支护技术。（浅基坑可根据实际情况采取自然放坡，由于正值霉雨季节，为了保证基础正常施工，坡顶及坡底设置排水沟并对坡面进行覆盖防护）二、方案编制依据1本工程岩土工程地质勘察报告2本工程业主有关要求3本工程有关设计图纸4选用规范1、建筑基坑工程技术规范（YB9258-97）2、供水管井技术规范（GB50296-99）3、岩土工程勘察技术报告4、 其它相关规范、地方经验5、建筑地基基础工程施工质量验收规范GB50202-20026、建筑地基基
4、础设计规范GB50007-20027、建筑基坑支护技术规程JGJ120-998、锚杆喷射混凝土支护技术规范GB50086-20019、建筑变形测量规程JGJ/T8-9710、建设工程施工现场供用电安全规范GB50194-9311、建筑机械使用安全技术规程JGJ33-200112、建筑施工安全检查标准JGJ59-9913、施工现场临时用电安全技术规范JGJ46-2005 等三、土钉墙工艺简介 土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用洛阳铲人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网，喷射强度等级不低于 C20的混凝土，使土体、土钉锚杆及喷射混凝土
5、面层结合，为深基坑土钉支护。其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来在我国的应用日益广泛，在建筑基础工程技术政策（19962010）中，被列为 积极开发的支护技术。 四、施工组织 健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。 加强组织管理，根据工程需要
6、实行例会制。施工班组由具有丰富施工经验的劳务队组成，劳动力合理调整，确保各阶段施工人员及时到位。 作业层施工人员组成情况见附表1。施工人员组成情况表（附表1） 序号 工 序 工 种 数 量 备 注 12345678边坡修整 成孔安装土钉锚杆安装钢筋网片注浆喷射混凝土 辅助施工 力工专业专业钢筋工专业专业电焊工机械工 53252511五、主要施工机械设备主要施工机械设备表（附表2） 序号名 称单 位数 量备 注123456789101112空气压缩机混凝土喷射机砂浆搅拌机注浆机锚杆钻孔切割机电焊机输料管风管洛阳铲铁锹辅助工具 台台台台台台台米把把111111230201020若干17m3/m3.
7、5m3/h 六、工艺流程及施工方法 从保证工程质量的重要性来看土钉墙施工是关键环节，其特点表现为作业时间长，施工难度大，受土体影响大。施工应根据土方开挖情况进行。开挖一步，支护一步，直至基坑底。施工前设置位移观测点，施工期间应连续观测，直至施工完毕。 根据本工程具体情况，基槽最大开挖深度约为4.5米。1、工艺流程 ： 开挖修坡初喷混凝土成孔编制钢筋网复喷混凝土面层施工准备安土钉、注浆、焊连接件地表排水、基坑排水系统施工（遇地下水）支护内部排水系统施工2、主要技术参数： （1）土钉孔径100mm，孔内注浆体强度等级M15； （2）钻孔深度（自上而下分二排）：第一排：6.5m第二排：5.5m（3）
8、钻孔间距：水平间距1.0m，竖向间距1.5m； （4）土钉锚杆： HRB335级热轧带肋钢筋25。 （5）土钉布置形式：三角形；（6）网片钢筋： HPB2358, 间距180mm；（7）喷射混凝土强度等级： C20；（8）喷射混凝土厚度：80100mm；（9）坡顶混凝土：外延0.5m，作好护坡顶排水；3、施工方法 ： A 、材料：普通硅酸盐P.O42.5R水泥，5mm碎石，中砂， HPB235级8圆钢。 B 、施工： 1、挖土应按土钉垂直间距挖土并修坡面，支护段放坡坡度1:0.3。机械挖土时应预留0.1m，之后人工修整，根据边坡土质情况，可采取全面或分段挖土支护。 2、土钉定位成孔：按设计孔深
9、，人工或机械成孔。 3、注浆：按配比制浆，注浆采用底部注浆法，注浆管应插入距孔底250500mm处，随浆液的注入缓慢匀速拔出，为保证注浆饱满， 孔口宜设止浆塞或止浆袋。 4、铺设钢筋网片：网片筋应顺直，按设计间距绑扎牢固。在每步工作面上的网片筋应预留与下一步工作面网筋搭接长度。钢筋网应与土钉连接牢固。埋设控制喷层混凝土厚度的标志。 5、喷射混凝土：按配合比要求拌制混凝土干料。为使回弹率减少到最低限度，喷头与受喷面应保持垂直，喷头与作业面间距宜为0.61.0m。喷射顺序应自下而上，喷射时应控制用水量，使喷射面层无干斑或移流现象。 喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定，宜为37d
10、 。 以此类推，下一步工作面重复以上工序循环，直至支护到基坑底标高。 注：土方开挖完成后在坡顶和坡脚设置砖砌排水沟及集水坑，边坡坡顶临近地面不得超载,截水沟尺寸0.3m0.3m，其大样图如下：七、质量保证措施 （一）、技术准备 1、了解地质情况和地下管网、构筑物情况，认真编制基坑支护的设计、施工方案，做好施工前的技术交底和安全交底。根据现场实际情况，对可能出现的突发情况采取有效措施防范，必要时现场商定调整技术参数应急施工。 2、提前计算施工用材料量，以便备料。 3、根据水泥浆和混凝土的强度及工艺要求，提前做好配合比的试配和优选。 4、严格按照基坑支护施工方案精心施工，技术人员跟班指导作业，确保
11、每道工序符合要求。 5、严把钢材、水泥、砂、石等材料的质量关，原材料应具有合格证。 6、对每个施工环节严格把关，质检员必须对工作认真、及时到位，对施工质量进行监督检查，检查合格后方可进行下道工序施工。 7、设专人对坡顶水平位移、坡顶沉降观测点进行测量，每天将测量结果反馈给责任工程师以指导施工。 八、安全生产、文明施工的技术组织措施 该支护工程具有地质条件复杂、交叉作业、工期紧等特点，安全工作十分重要，严禁施工中在坡顶堆放材料及重物以免造成未成形的坡体滑移，各级管理人员应引起高度重视。 1、施工现场必须认真贯彻“安全第一，预防为主”的方针，坚持“管生产，必须管安全”的原则。建立安全管理生产责任制
12、。 2、建立并认真执行安全交底制度，班前安全活动制度。 3、进入施工现场施工人员必须戴好安全帽，现场临时搭设的脚手架，支撑杆必须稳固。 4、土方坍落和滑坡是本工程最容易发生的安全隐患。在危险处设置醒目警示标志。施工过程中设专人对边坡进行监测。 5、施工前应提前做好防雨准备工作，遇雨天应停止施工，对施工用材料、机具及坡面进行覆盖防护，雨后复工须认真检查边坡情况。决定是否有必要采取措施，之后才能施工。 6、施工现场要做到及时清理，保持场容整洁，道路畅通。 7、施工期间严格遵守安全用电操作规程。 8、认真贯彻执行国家有关安全生产和文明施工的规定，确保支护施工的顺利进行。 九、施工中注意的问题 1、土
13、方开挖、支护施工应分段进行，土方开挖后应尽量减少基坑边坡暴露时间，遇雨天应大面积覆盖，同时在坡脚堆载以防止滑坡。 2、成孔时遇砾石、砖块、管网或地下构筑物时，孔位及其下倾角可以调整，如遇到砾石层可改用钢管做锚杆。 3、护坡坡脚的处理：喷射混凝土面层伸入基坑底标高下至少0.2m，以形成护脚。 4、基坑支护完毕，应及时进行后序施工，同时做好有序排水，防止水浸渗入坡脚底下。 十、应急措施 支护施工完成至基坑回填之前，如遇暴雨洪水等，必须将施工人员设备撤离现场，支护坡面上需覆盖蓬布以免造成塌方，同时增加监测次数，并做好相应的措施（如临时回填或在坡脚增加堆载）防止滑坡。如遇重物垂落，需要修复的地方，重新喷射砼或抹水泥砂浆，防止雨水灌入，造成不必要的损失。 十一、土钉墙支护计算书一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：4.500；土体的滑动摩擦系数按照tan计算，为坡角水平面所在土层内的内摩擦角；不考虑地下水位影响；2、荷载参数：序号 类型 面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)
