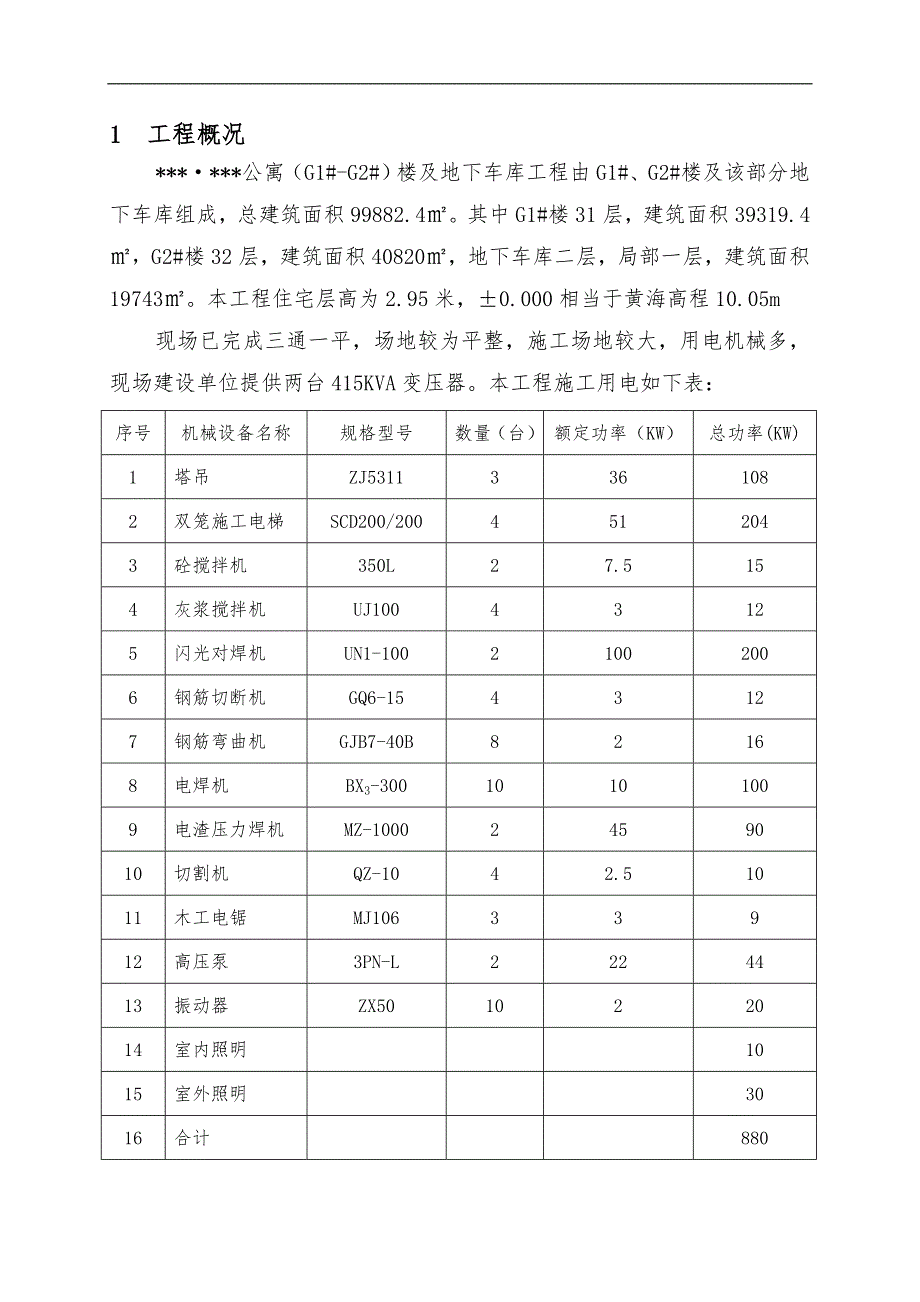

1、1 工程概况*公寓（G1#-G2#）楼及地下车库工程由G1#、G2#楼及该部分地下车库组成，总建筑面积99882.4。其中G1#楼31层，建筑面积39319.4，G2#楼32层，建筑面积40820，地下车库二层，局部一层，建筑面积19743。本工程住宅层高为2.95米，0.000相当于黄海高程10.05m现场已完成三通一平，场地较为平整，施工场地较大，用电机械多，现场建设单位提供两台415KVA变压器。本工程施工用电如下表：序号机械设备名称规格型号数量（台）额定功率（KW）总功率(KW)1塔吊ZJ53113361082双笼施工电梯SCD200/2004512043砼搅拌机350L27.5154

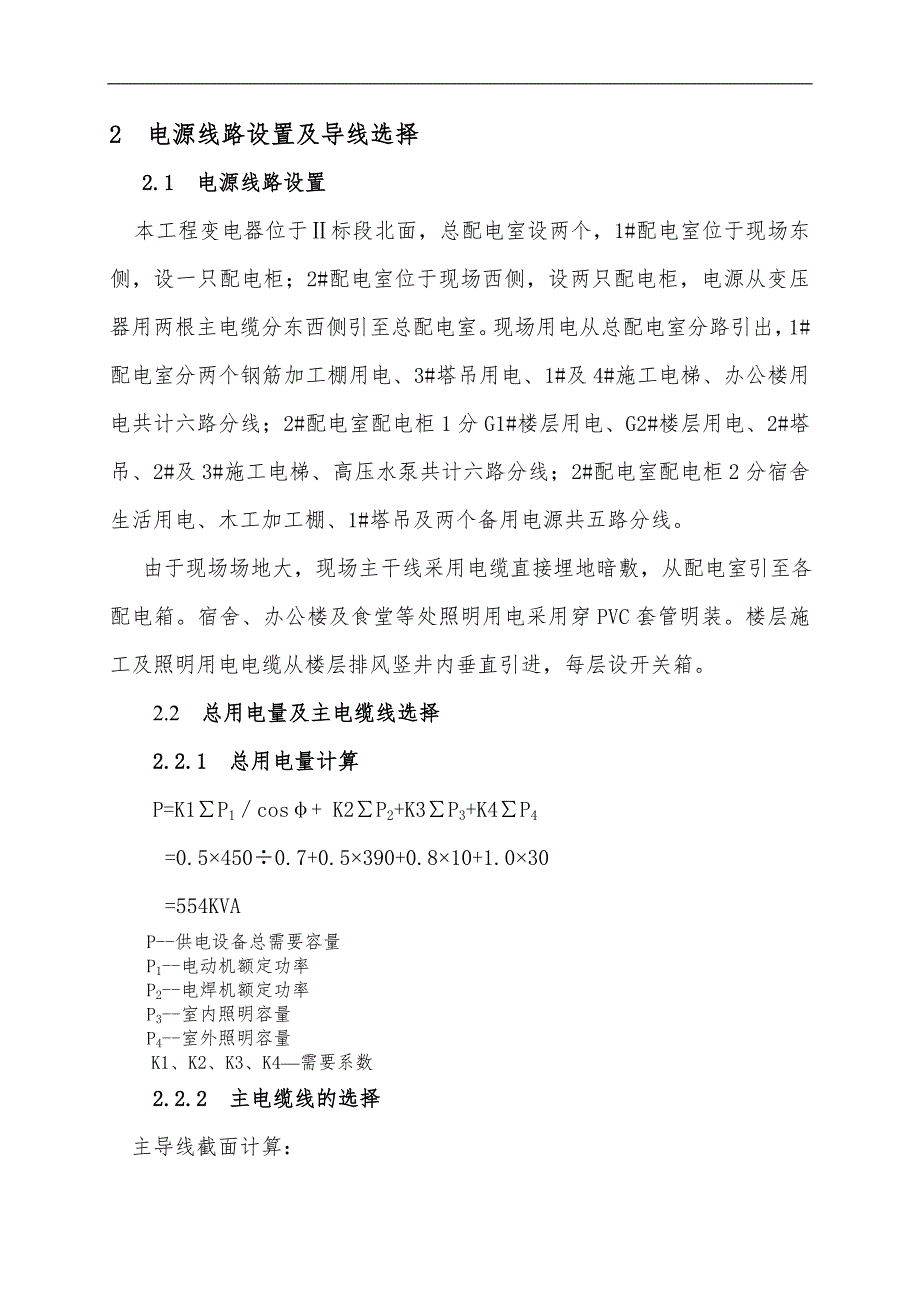

2、灰浆搅拌机UJ10043125闪光对焊机UN1-10021002006钢筋切断机GQ6-1543127钢筋弯曲机GJB7-40B82168电焊机BX3-30010101009电渣压力焊机MZ-10002459010切割机QZ-1042.51011木工电锯MJ10633912高压泵3PN-L2224413振动器ZX501022014室内照明1015室外照明3016合计8802 电源线路设置及导线选择 2.1 电源线路设置 本工程变电器位于标段北面，总配电室设两个，1#配电室位于现场东侧，设一只配电柜；2#配电室位于现场西侧，设两只配电柜，电源从变压器用两根主电缆分东西侧引至总配电室。现场用电从总
3、配电室分路引出，1#配电室分两个钢筋加工棚用电、3#塔吊用电、1#及4#施工电梯、办公楼用电共计六路分线；2#配电室配电柜1分G1#楼层用电、G2#楼层用电、2#塔吊、2#及3#施工电梯、高压水泵共计六路分线；2#配电室配电柜2分宿舍生活用电、木工加工棚、1#塔吊及两个备用电源共五路分线。 由于现场场地大，现场主干线采用电缆直接埋地暗敷，从配电室引至各配电箱。宿舍、办公楼及食堂等处照明用电采用穿PVC套管明装。楼层施工及照明用电电缆从楼层排风竖井内垂直引进，每层设开关箱。 2.2 总用电量及主电缆线选择2.2.1 总用电量计算P=K1P1cos+ K2P2+K3P3+K4P4=0.54500.

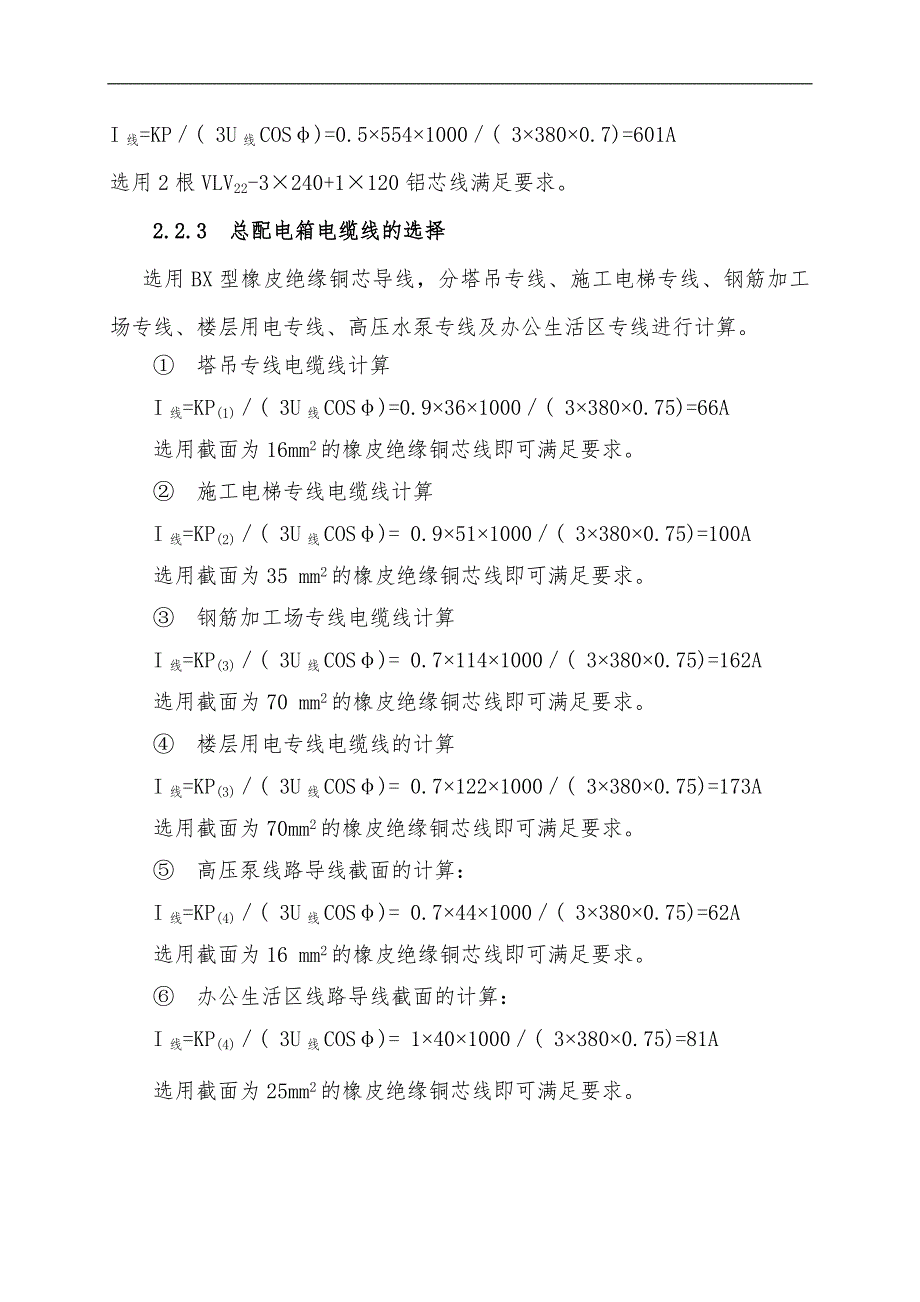

4、7+0.5390+0.810+1.030=554KVAP-供电设备总需要容量 P1-电动机额定功率P2-电焊机额定功率 P3-室内照明容量P4-室外照明容量 K1、K2、K3、K4需要系数2.2.2 主电缆线的选择 主导线截面计算：I线=KP( 3U线COS)=0.55541000( 33800.7)=601A选用2根VLV22-3240+1120铝芯线满足要求。2.2.3 总配电箱电缆线的选择 选用BX型橡皮绝缘铜芯导线，分塔吊专线、施工电梯专线、钢筋加工场专线、楼层用电专线、高压水泵专线及办公生活区专线进行计算。 塔吊专线电缆线计算I线=KP(1)( 3U线COS)=0.9361000(
5、33800.75)=66A选用截面为16mm2的橡皮绝缘铜芯线即可满足要求。 施工电梯专线电缆线计算I线=KP(2)( 3U线COS)= 0.9511000( 33800.75)=100A选用截面为35 mm2的橡皮绝缘铜芯线即可满足要求。 钢筋加工场专线电缆线计算I线=KP(3)( 3U线COS)= 0.71141000( 33800.75)=162A选用截面为70 mm2的橡皮绝缘铜芯线即可满足要求。 楼层用电专线电缆线的计算I线=KP(3)( 3U线COS)= 0.71221000( 33800.75)=173A选用截面为70mm2的橡皮绝缘铜芯线即可满足要求。 高压泵线路导线截面的计算
6、：I线=KP(4)( 3U线COS)= 0.7441000( 33800.75)=62A选用截面为16 mm2的橡皮绝缘铜芯线即可满足要求。 办公生活区线路导线截面的计算：I线=KP(4)( 3U线COS)= 1401000( 33800.75)=81A选用截面为25mm2的橡皮绝缘铜芯线即可满足要求。3 安全用电技术措施3.1 管理措施3.1.1 临时用电施工组织设计必须由工程技术人员编制，技术负责人审核，经主管部门批准后实施。3.1.2 现场设专职电工进行安装、维修或拆除临时用电工程，电工必须持证，并经入场三级教育和专项技术交底后方可上岗。电工作业必须按照施工现场临时用电安全技术规范JGJ
7、46-2005及本施工组织设计、电工安全操作规程进行，作业时必须穿戴和配备好相应的劳动保护用品。3.1.3 施工现场必须建立安全技术档案，其内容包括： 临时用电施工组织设计的全部资料； 修改临时用电施工组织设计的资料； 技术交底资料； 临时用电工程检查验收表； 电气设备的试、检验凭单和调试记录； 接地电阻测定记录表； 定期检（复）查表； 电工维修记录表。3.1.4 安全技术档案由主管现场的电气技术人员负责建立与管理。其中电工维修工作记录可指定电工代管，并于临时用电工程拆除后统一归档。3.1.5 临时用电工程的定期检查时间：施工现场每月一次；分公司每季一次，分公司应复查接地电阻值。检查按分部、分
8、项工程进行，对不安全因素，必须及时处理，并应履行复查验收手续。3.2 总配电室要求总配电室应符合下列要求：3.2.1 配电屏（盘）正面的操作通道宽度，单列布置不小于1.5m ,双列布置不小于2m。3.2.2 配电屏（盘）后的维护通道宽度不小于0.8m ;3.2.3 配电屏（盘）侧面的维护通道宽度不小于1m ;3.2.4 配电室的天棚距地面不低于3m ;3.2.5 配电室的门向外开，并配锁；3.2.6 配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通行道的高度不小于0.5 m；3.2.7 配电室围栏上端与垂直上方带电部分的净距，不小于0.075m；3.2.8 配电装置的上端
9、距天棚不小于0.5m ;3.2.9 母线均应涂刷有色油漆；3.2.10 配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火器。3.3 电缆敷设要求 电缆直接埋地敷设深度0.7m ,并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。在建筑物内，采用铜芯橡皮电缆在楼层排风竖井内垂直敷设，每楼层至少固定一处。3.4 室内配线要求 职工宿舍、办公楼及生活区电线采用明装，沿屋顶、墙壁敷设，外加PVC塑料套管，在施工建筑物内，采用铜芯橡皮电缆在楼层排风竖井内垂直敷设，每楼层固定一处。同时，室内配线必须符合下
10、列要求：3.4.1 电线的线路应减少弯曲而取直；3.4.2 导线的额定电压应大于线路的工作电压；3.4.3 导线绝缘层应符合线路的安全方式和敷设的环境条件；3.4.4 导线截面应满足供电容量要求和机械强度要求；3.4.5 导线连接和分支处，不应受机械作用；3.4.6 线路中应尽量减少接头，以减少故障点；3.4.7 线路尽可能避开热源；3.4.8 为了减少接触电阻和防止脱落，截面在10m2以下的导线可将线芯直接与电器端子压接，截面在16m2 以上的导线，可将线芯先装入接线连接端子内，然后再与电器端子连接，以保证有足够的接触面积；3.4.9 水平敷设的线路距地面低于2m 或垂直敷设的线路距地面低于
11、1.8m的线段，应预防机械损伤；3.4.10 布线位置，应便于检查；3.4.11 为了防止漏电，线路对地的绝缘电阻不应小于每伏1000。4 施工现场配电箱和开关箱的设置4.1 配电箱及开关箱的设置4.1.1 按照“总配电室-总配电箱-分配电箱-开关箱-用电设备”的顺序分级设置。4.1.2 “动力与照明分别设置”的原则。4.1.3 开关箱应由末级分配电箱配电。4.1.4 总配电箱应设在靠近电源的地区；分配电箱应装设在用电设备或负荷相对集中的地区；分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。4.1.5 配电箱、开关箱应装设在干燥、通风及常温场所，不得
12、装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。4.1.6 配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何防碍操作、维修的物品；不得有灌木、杂草。4.1.7 配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5 m。4.1.8 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。4.1.9 固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m ,小于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。4.
13、1.10 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板与配电箱体应作电气连接。4.1.11 配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动。4.1.12 配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。4.1.13 配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。4.1.14 配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。4.1.15 配电箱、开关箱必须防雨、防尘。4.2 电器装
14、置的选择4.2.1 配电器、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。4.2.2 总配电箱应装设隔离开关和分路隔离开关总熔断器和分路熔断器（或总自动开关和分路自动开关）、以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。4.2.3 总配电箱应装设电压表，总电流表，总电度表及其它仪表。4.2.4 分配电箱应装设总各类开关和分路隔离开关以及总熔断器和分路熔断器（或总自动开关和分路自动开关）。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。4.2.5 每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上的用电设备（含插座）。4.2.6 开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。4.2.7 开关箱总必须装设漏电保护器，漏电保护器的装设按要求进行。
