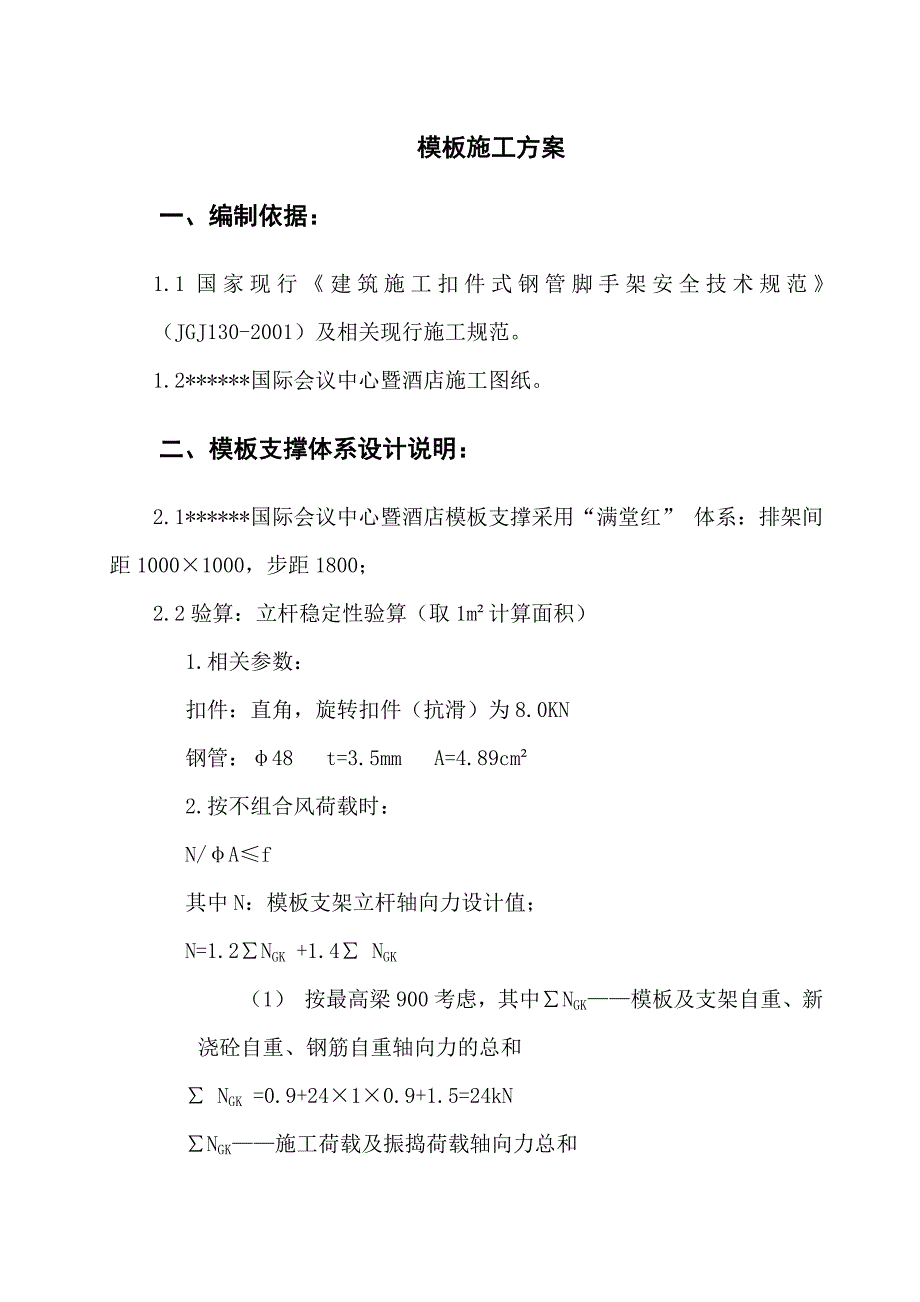

1、模板施工方案一、编制依据：1.1国家现行建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）及相关现行施工规范。1.2*国际会议中心暨酒店施工图纸。二、模板支撑体系设计说明：2.1*国际会议中心暨酒店模板支撑采用“满堂红” 体系：排架间距10001000，步距1800；2.2验算：立杆稳定性验算（取1m计算面积）1.相关参数：扣件：直角，旋转扣件（抗滑）为8.0KN钢管：48 t=3.5mm A=4.89cm2.按不组合风荷载时：N/Af其中N：模板支架立杆轴向力设计值；N=1.2NGK +1.4 NGK（1） 按最高梁900考虑，其中NGK模板及支架自重、新浇砼自重、钢筋自重轴向力

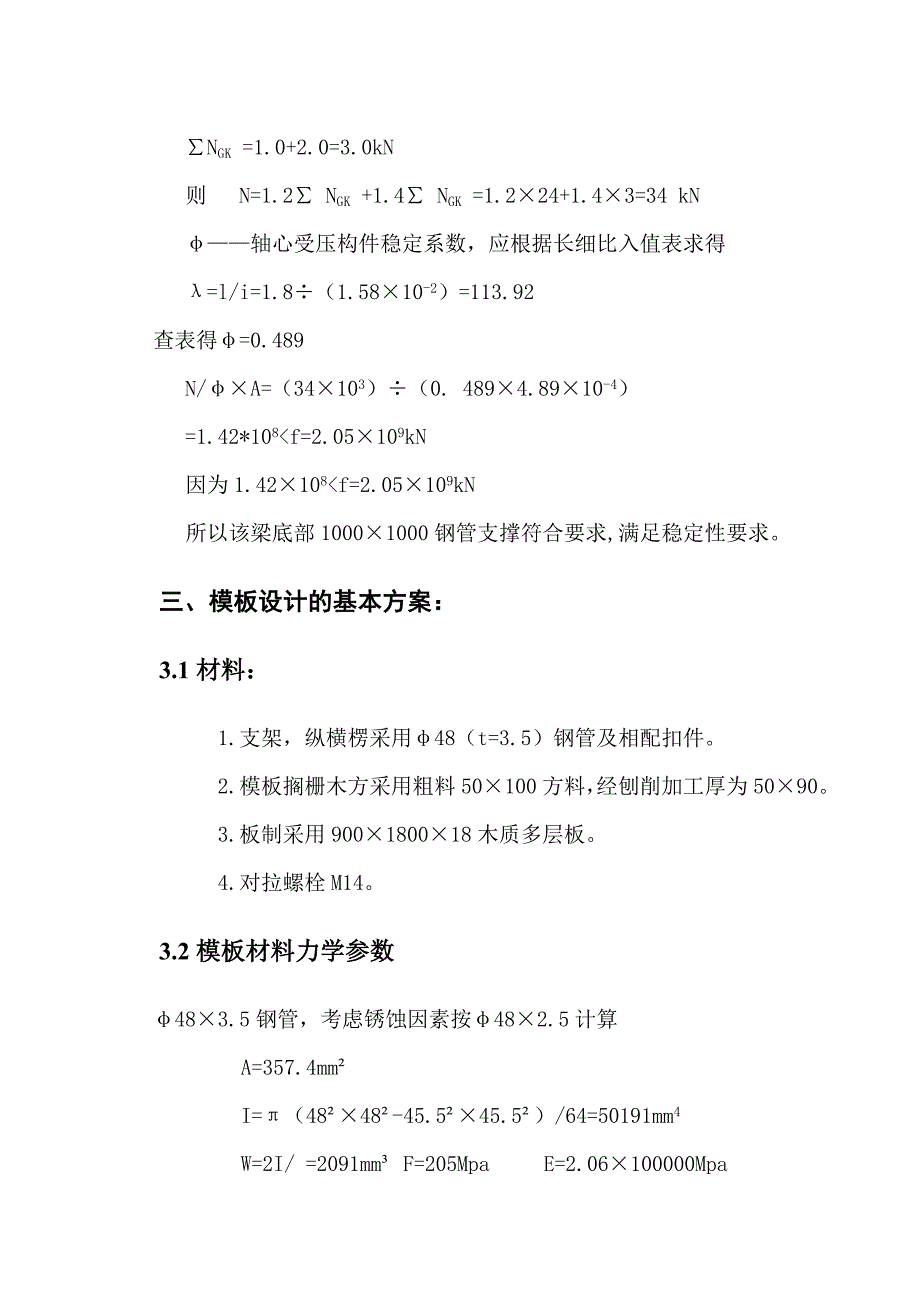

2、的总和 NGK =0.9+2410.9+1.5=24kNNGK施工荷载及振捣荷载轴向力总和NGK =1.0+2.0=3.0kN则 N=1.2 NGK +1.4 NGK =1.224+1.43=34 kN轴心受压构件稳定系数，应根据长细比入值表求得=l/i=1.8（1.5810-2）=113.92查表得=0.489N/A=（34103）（0. 4894.8910-4）=1.42*108f=2.05109kN因为1.42108f=2.05109kN所以该梁底部10001000钢管支撑符合要求,满足稳定性要求。三、模板设计的基本方案： 3.1材料：1.支架，纵横楞采用48（t=3.5）钢管及相配扣件
3、。2.模板搁栅木方采用粗料50100方料，经刨削加工厚为5090。3.板制采用900180018木质多层板。4.对拉螺栓M14。3.2模板材料力学参数483.5钢管，考虑锈蚀因素按482.5计算A=357.4mm I=（4848-45.545.5）/64=50191mm4W=2I/ =2091mm F=205Mpa E=2.06100000Mpa扣件：直角旋转扣件8.0kN木方：A=5090=4500mm Ix=50909090/12=3037500 mm4Iy=90505050/12=937500 mm4Wx=67500mm Wy=37500 mm f=10Mpa E=1.01010Mpa板
4、材厚18，由于材质关系按15厚木板计算，按每米求力学参数：I=100015/12=4218750mm Wx=562500mm f=10Mpa E=1.01010Mpa对拉螺栓M14净截面按12计算Ao=113.1mm f=205Mpa Aof=23.18kN四、梁模板梁宽按500，梁底3根垫50*90木方，上钉18厚胶合板，排架按1.2间距考虑1.板免于核算2.木方Wx=67500 mm f=10Mpa M=0.6753=2.025 kN*m q=82.025/1=16.2kN/m取1米计算长度则允许梁L=16.2/24.5KN/0.5/1=1.32m而设计最大梁高为900mm故满足要求。3.
5、对拉螺栓验算（横楞间距800）梁侧模所受压力：F1=0.22Vcto12 V F2=rcH 两者取小值 F1=0.222451.21.156=218.592 F2=241.05=25.2 故取25.2为侧模所受最大压力普通螺栓抗拉强度设计值170kN，M14净面积为A=113 mm2一个螺栓受拉承载力设计值N=19210N模板对对拉螺栓间距拉力计算值 N=qA=25.20.5251=13.2319.21kN满足要求。五、板模板1、荷载：模板0.3kN/m 砼24 kN/m钢筋1.1 kN/m qL=25.4 kN/m1.2=30.48 kN/m施工荷载：2.5 kN/m 计算木楞时为1.5 k
6、N/m砼振捣荷载2.0 kN/m qL=3.51.4=4.9kN/m2、多层板核算 =18mm按15mm计算并按跨度0.3m计算Wx=562500mm f=10mpa M=562500 Nmm= 5.625kNm按M=0.1qL计 =10M/L=5.625 kNm/0.3/0.3=6.25kN/m砼板厚按20cm ，则每平方米:f=0.2124.5=4.90.4125 kNM按挠度计算： Wmax=5qLL/384EI=5(2567/1000) 14/384100003037500=0.11MM1/400300=0.75mm结论：（1）立杆间距10001000 Lo1.8m （2）木方间距0.
7、3m六、柱模板 按木方509020M螺杆间距450布置1、荷载：模板0.3kN/m 砼24 kN/m钢筋1.1 kN/m qL=25.4 KN/M1.2=30.48 kN/m施工荷载：2.5 kN/m 计算木楞时为1.5 kN/m砼振捣荷载2.0 kN/m qL=3.51.4=4.9 kN/m2、多层板免于核算3、隔栅：509020M螺杆间距450时， F1=0.22Vcto12 V F2=rcH 两者取小值F1=0.222451.21.156=218.592knF2=247=168 故取168kn按挠度计算 Wmax=5qLL/384EJ=(50.1680.45)/(384100003037
