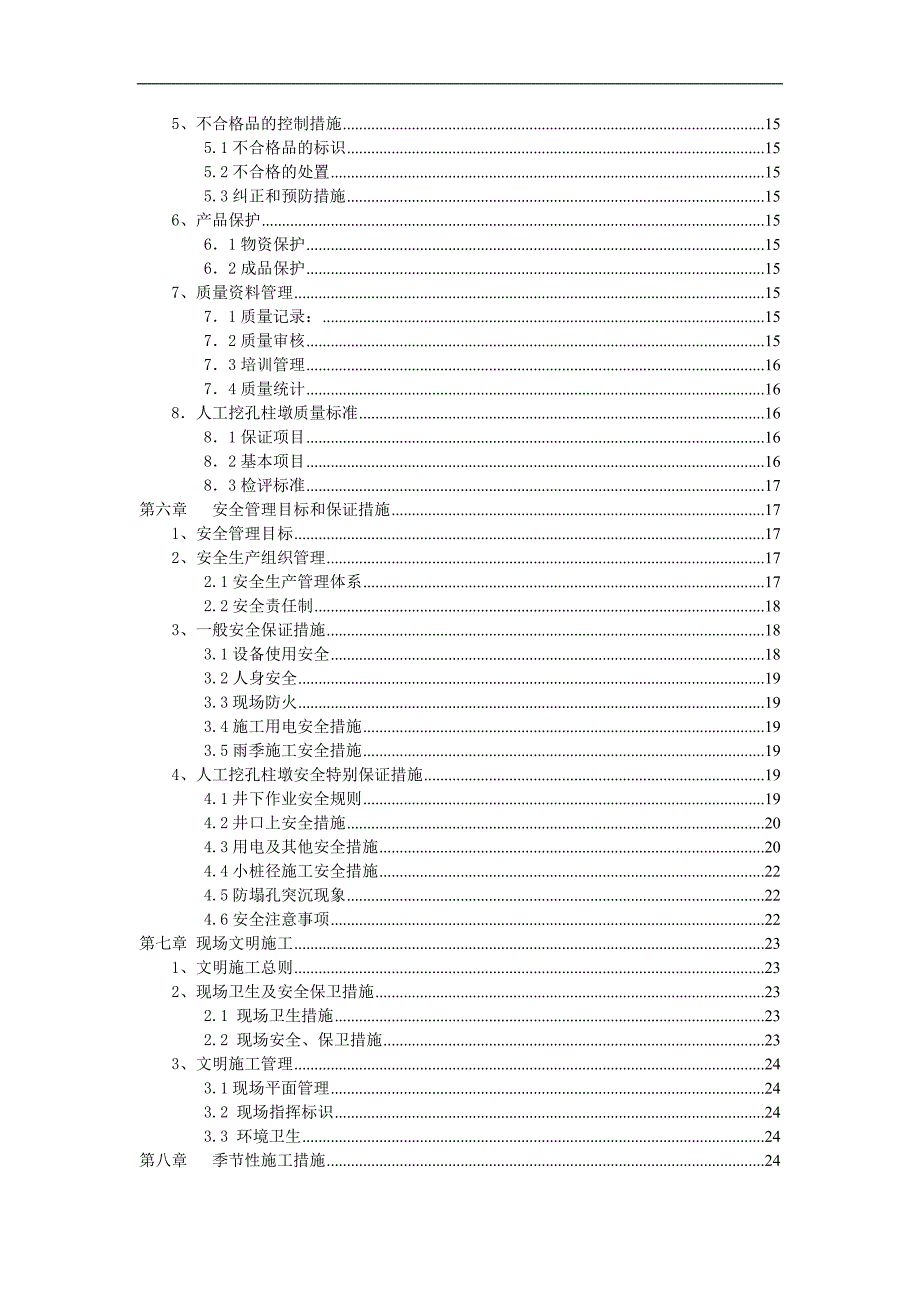

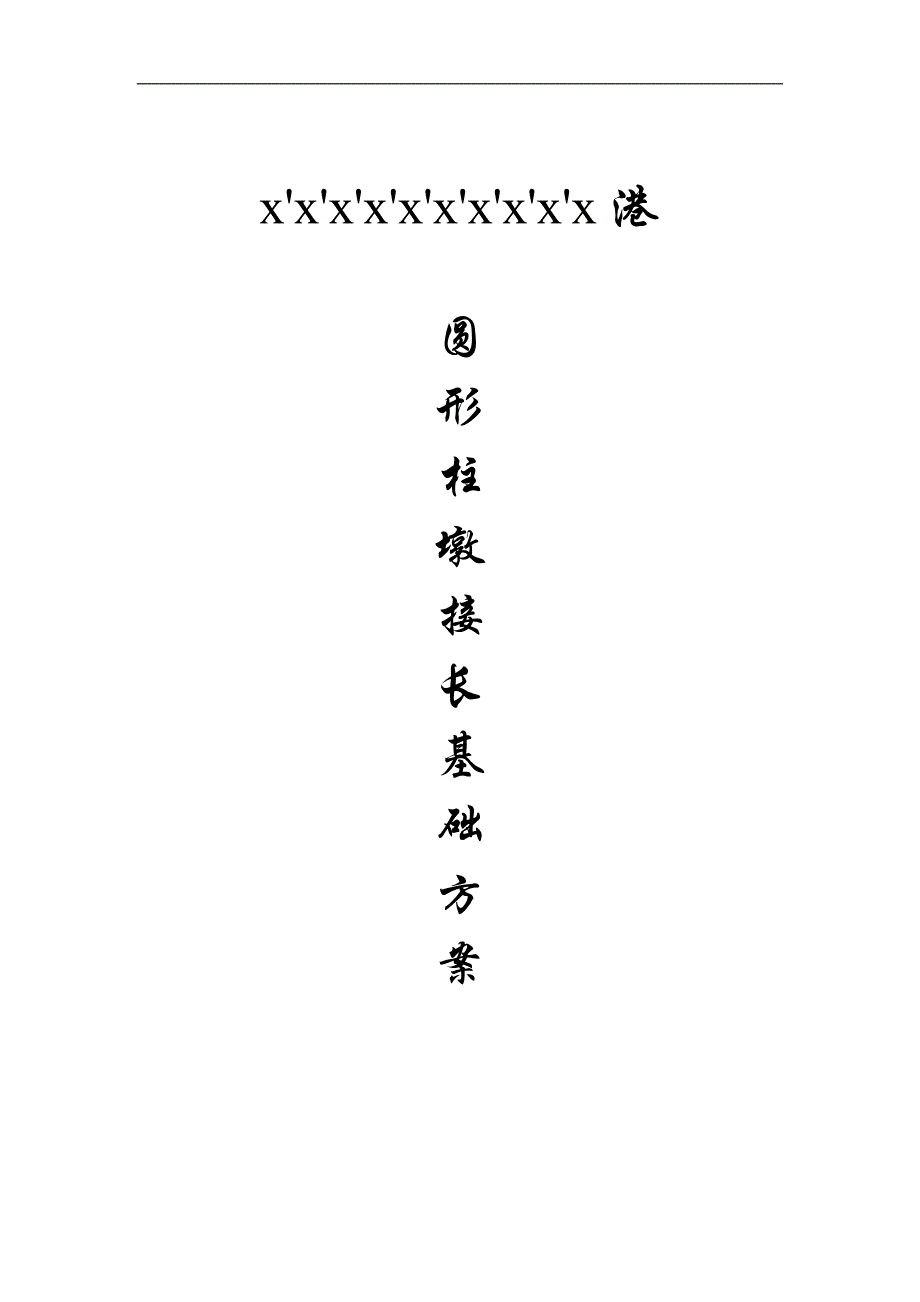

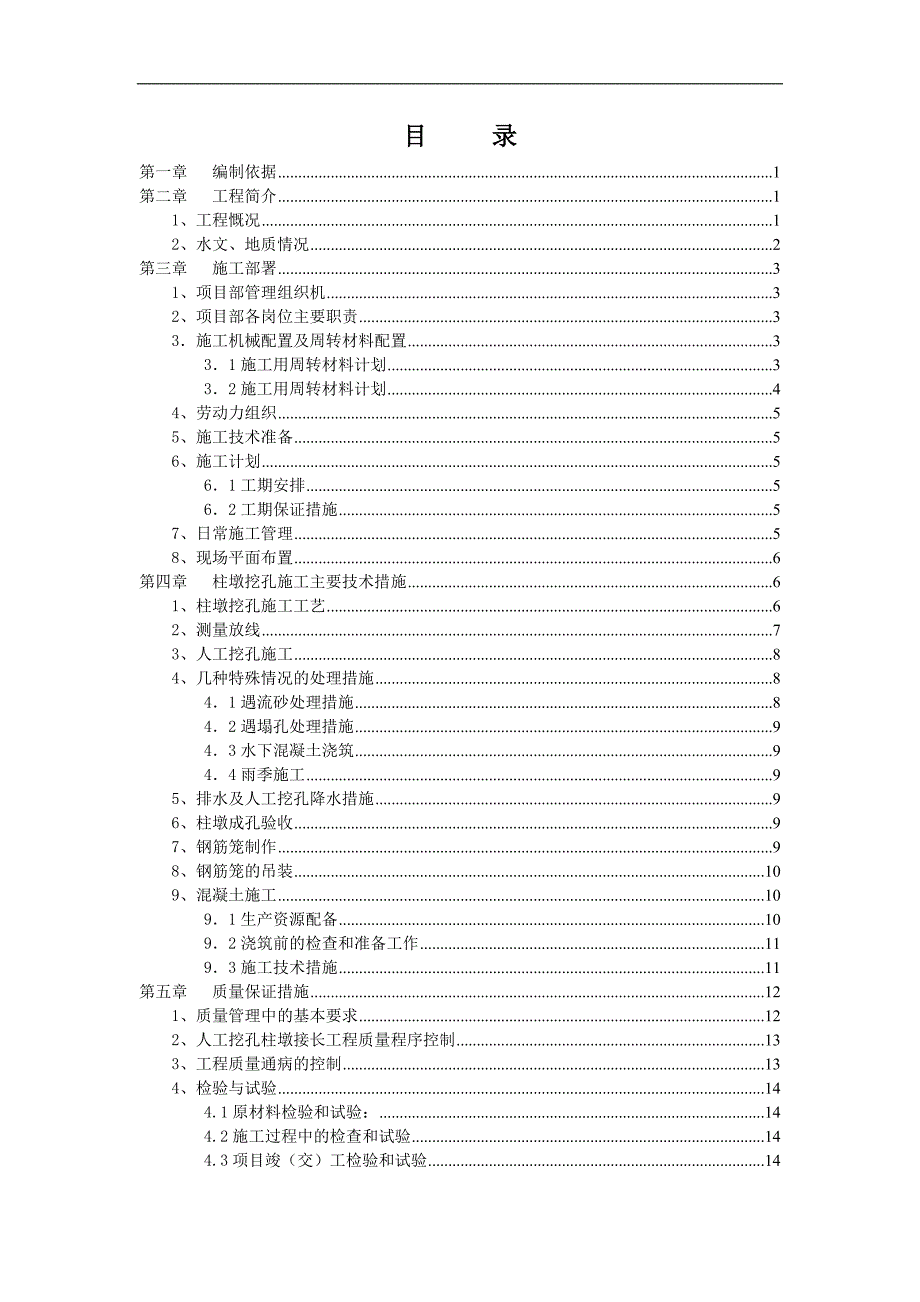

1、xxxxxxxxxx港 圆形柱墩接长基础方案目 录 第一章 编制依据1第二章 工程简介11、工程慨况12、水文、地质情况2第三章 施工部署31、项目部管理组织机32、项目部各岗位主要职责33施工机械配置及周转材料配置331施工用周转材料计划332施工用周转材料计划44、劳动力组织55、施工技术准备56、施工计划561工期安排562工期保证措施57、日常施工管理58、现场平面布置6第四章 柱墩挖孔施工主要技术措施61、柱墩挖孔施工工艺62、测量放线73、人工挖孔施工84、几种特殊情况的处理措施841遇流砂处理措施842遇塌孔处理措施943水下混凝土浇筑944雨季施工95、排水及人工挖孔降水措施9
2、6、柱墩成孔验收97、钢筋笼制作98、钢筋笼的吊装109、混凝土施工1091生产资源配备1092浇筑前的检查和准备工作1193施工技术措施11第五章 质量保证措施121、质量管理中的基本要求122、人工挖孔柱墩接长工程质量程序控制133、工程质量通病的控制134、检验与试验144.1原材料检验和试验：144.2施工过程中的检查和试验144.3项目竣（交）工检验和试验145、不合格品的控制措施155.1不合格品的标识155.2不合格的处置155.3纠正和预防措施156、产品保护1561物资保护1562成品保护157、质量资料管理1571质量记录：1572质量审核1573培训管理1674质量统计1
3、68人工挖孔柱墩质量标准1681保证项目1682基本项目1683检评标准17第六章 安全管理目标和保证措施171、安全管理目标172、安全生产组织管理172.1安全生产管理体系172.2安全责任制183、一般安全保证措施183.1设备使用安全183.2人身安全193.3现场防火193.4施工用电安全措施193.5雨季施工安全措施194、人工挖孔柱墩安全特别保证措施194.1井下作业安全规则194.2井口上安全措施204.3用电及其他安全措施204.4小桩径施工安全措施224.5防塌孔突沉现象224.6安全注意事项22第七章 现场文明施工231、文明施工总则232、现场卫生及安全保卫措施232.
4、1 现场卫生措施232.2 现场安全、保卫措施233、文明施工管理243.1现场平面管理243.2 现场指挥标识243.3 环境卫生24第八章 季节性施工措施241、雨季施工措施242、炎热天气施工措施243、防台风措施25圆形柱墩接长基础施工方案第一章 编制依据1、欧浦金属交易港一期圆形柱墩接长设计图纸2、欧浦金属交易港一期项目详勘岩土工程勘察报告3、国家和行业颁布的有关现行施工规范及标准：（1）工程测量规范（GB50026-2007）（2）建筑地基与基础工程施工质量验收规范（GB502002-2002）（3）建筑工程施工质量验收统一标准(GBJ503002001)（4）钢筋焊接及验收规程（
5、JGJ18-2012）（5）混凝土结构工程施工质量验收规范GB 50204-2011（6）施工现场临时用电安全技术规程JGJ46-2005第二章 工程简介1、工程慨况工程位于佛山市南海区大伸工业区地段，地下二层。其中1号楼地上建筑物24层，建筑高度100米；18、19、20、21、22号楼地上三层，建筑高度16.4米；10号楼地上二层，建筑高度12.6米；8号楼地上三层，建筑高度22.4米；7号楼和23号楼地上三层，建筑高度17.8米。本工程采用旋挖成孔灌注桩基础，桩径1000,1200和1400,桩端持力层强风化泥质砂岩或砂岩。由于设计上部分为变截面柱墩基础，故采用人工挖孔方式挖至现桩基础标
6、高用圆形柱墩对桩基础进行接长以达到设计标高。工程桩接长种类有三种：1、 基坑东、南、西三边外侧墙下的接长基础采用钢护筒支护方案，将1200/1400（8厚）钢管打入土体、深入原桩顶标高0.5米（长度5米），作为临时支护施工接长基础。其中东、西两侧部分桩基，减小水浮力后无需接长。1200钢护筒对应800桩，1400钢护筒对应1000桩；钢护筒支护个数：40个；无需接长基础个数11个。2、 基坑外侧的两根桩采用挑梁方案解决：在地下室顶板外挑梁约4米。3、 其它大部分接长基础采用圆形柱墩方式 :原单桩、双桩承台加厚0.5米，接长基础净长4米; 四桩承台接长基础净长4.5米;核心筒承台接长基础约4米，
7、 本工程合计有509根桩，其中48根桩为检测桩，13根无需接长，故全部接桩数量为448根。工期时间是：从2015年8月1日起到2015年12月16日止，共计136天(此工作天数未排除不良天气等影响工期原因）。序 号项 目 名 称单 位数 量1800钻孔灌注桩根3921000钻孔灌注桩根28131200钻孔灌注桩根15241400钻孔灌注桩根242、水文、地质情况工程属于珠江三角洲冲积平原腹地，场地原为厂房和鱼塘，后填粘土、沙土等，场地地势较为平坦。地面标高为1.243.86之间。根据钻孔揭露，场地地基由人工填土、第四系海陆交互相冲淤积层及下白垩白足山组等组成。第四系三角洲海陆交互相冲淤积层由细
8、砂、中砂、粉质连图、淤泥质土等组成；基岩以泥岩、粉砂质泥岩、泥质粉砂岩为主，基岩埋藏深。其中本工程接桩范围内的土质为粉砂、粉质粘土或细砂，接桩范围下部为粉质粘土、细砂或淤泥质土。场地内水位比较高，下部土层中含水丰富。第三章 施工部署1、项目部管理组织机项目经理 预算员安装经理生产经理技术总工安装部安全部工程部测量队实验员质量员技术员安装班组混凝土班组二队混凝土班组一队机械操作班模板班组二队钢筋班组一队挖孔组二队挖孔组一队2、项目部各岗位主要职责 施工员：施工计划，现场协调，进度控制。 技术员：技术措施，技术资料，新技术新工艺应用。 预算部：工程预算，经济往来。 质量员：实施标准化程序，过程中质
9、量检查与控制。 安全员：施工中安全、防火控制。 材料员：材料与设备供应。 3施工机械配置及周转材料配置31施工用周转材料计划序号名 称型号单位数量功率（KW）产地生产能力1柴油移动式空气压缩机WY9/7台2蚌埠9m3/h2风镐G10把25南京3交流弧焊机160台210广州4下吸式潜水电泵QX台152.2杭州7-12m3/h5湿式潜水电泵QS台25.5泰安25-100m3/h6钢筋切割机400A台22.2番禺7钢筋弯曲机WJ40-1台22.0番禺8冷拉钢筋卷扬机JJW-3台22.0番禺9混凝土输送泵HBT60B台275中联60m3/h10混凝土搅拌机JLZ300台23.5广州3m3/h11高频混
10、凝土振动器ZDN100根10佛山2m半径12混凝土振动棒ZJB20台51.5佛山200Hz13气体探测仪SPO317台2日本14水准仪DS3部215经纬仪DJ6部216激光经纬仪E1部117空气压缩机台2广州18东风自卸车辆5外租19震动式打桩机台2佛山20汽车吊QY25K-1 台 2 徐工25t32施工用周转材料计划 本工程有两种护壁，一种是钢护壁一种是混凝土护壁，钢护壁护筒为20套，当基坑开挖完成后首先施工基坑周边的柱墩，采用钢护筒，采用震动式打桩机打设。混凝土护壁采用钢模板，共40套，本工程20根柱墩为一组采用流水施工方法，同时施工两组。序号材料名称规 格单 位数 量1手摇葫芦台402人
11、力小推车辆253混凝土漏斗个24混凝土串筒M105钢护筒套206钢模板套404、劳动力组织 在人工挖孔桩施工中，劳务人员全部是在广东地区施工过多项人工挖孔桩工程的熟练工人，完全满足本工程施工的要求，技术质量高，队伍稳定。桩基础施工期间，劳动力达79人。人力资源配置详见下表：工种挖土工运土工钢筋工混凝土工机修工电工后勤人员管理人员人数2020101032410合计795、施工技术准备在人工挖孔桩工程正式施工前，要做好各项施工技术准备工作：1) 熟悉图纸，组织施工图纸会审，查看图纸是否完整和齐全，施工图纸是否符合国家有关工程设计的规范，施工图纸与说明在内容上是否一致，施工图纸及其各组成部分间有无矛
12、盾和错误，坐标、标高和说明方面是否一致，技术要求是否明确，并及时会同设计人员解决问题。2) 做好工程三级技术交底和安全交底，签字存档，确保管理人员和操作人员熟悉工艺流程和操作规程。复测工程控制标高，引水准点，设置施工过程中定位控制点、标高控制3) 编制工程施工预算，组织钢筋放样。编制施工组织设计，并在正式施工前报业主和监理审批。6、施工计划61工期安排为保证本工程尽早完成达到地下室全面开工，确定人工挖孔桩工程自桩孔土方开始，至混凝土全部浇筑完毕，总工期136天。（详见附图）62工期保证措施为保证本工程能在136天完成，特制定如下施工安排：1) 建立高效的管理机构，落实经营目标责任制，推行先进的管理方法和手段。2) 本工程人工挖孔桩施工投入劳动力高峰期达129人，
