《某地下室防水工程施工方案2.doc》由会员分享，可在线阅读，更多相关《某地下室防水工程施工方案2.doc（19页珍藏版）》请在第壹文秘上搜索。

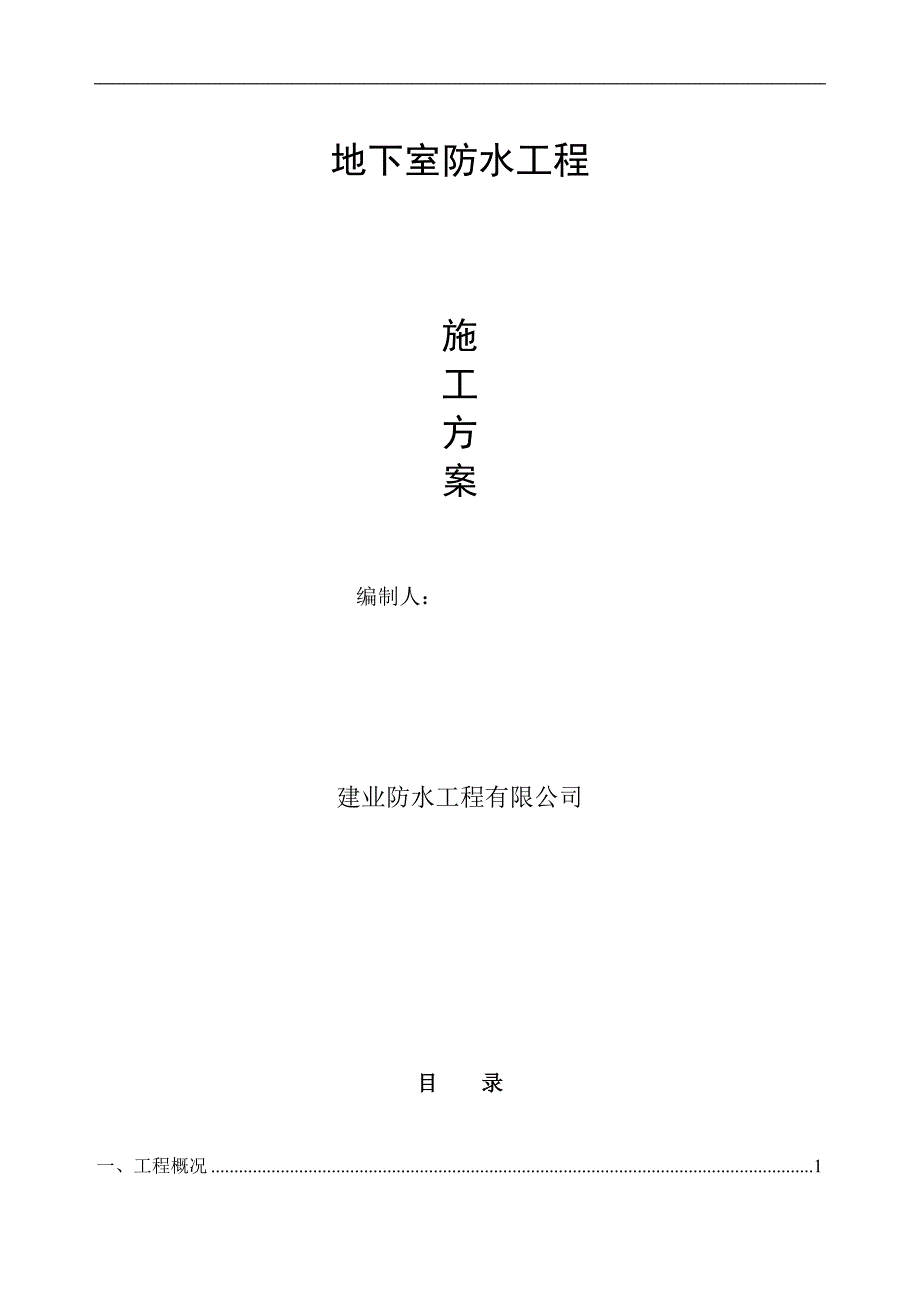

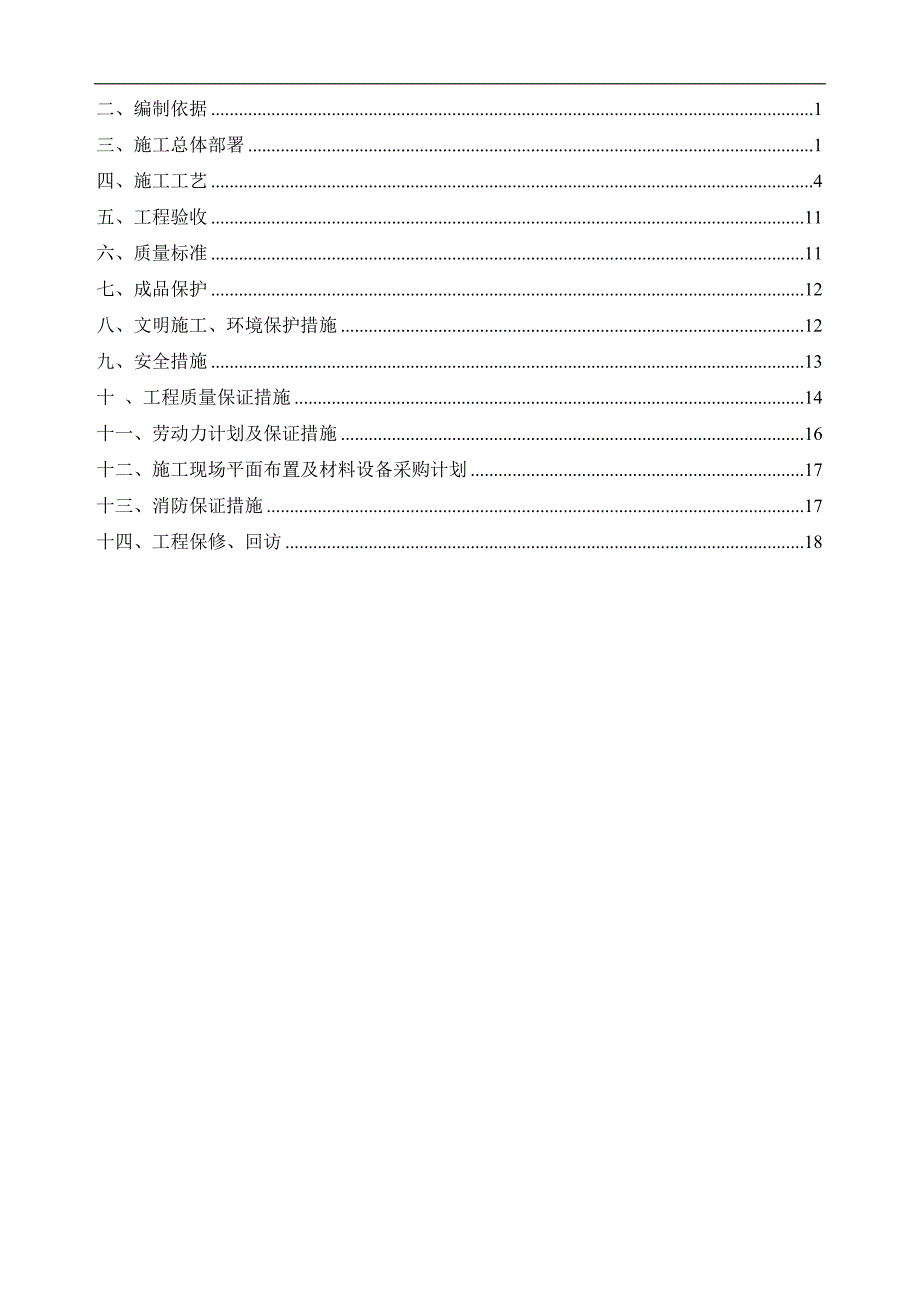

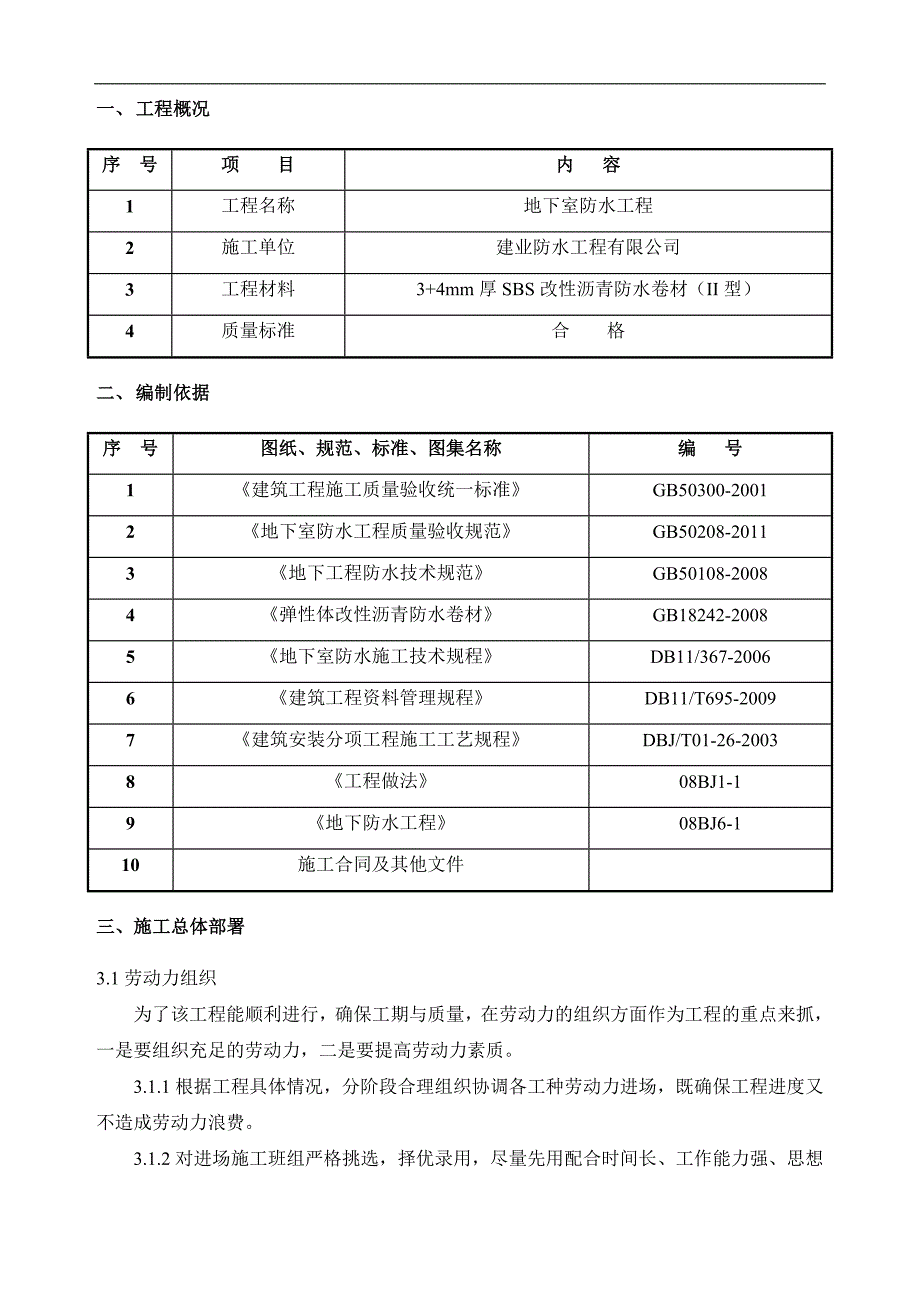

1、地下室防水工程施工方案编制人：建业防水工程有限公司目 录 一、工程概况1二、编制依据1三、施工总体部署1四、施工工艺4五、工程验收11六、质量标准11七、成品保护12八、文明施工、环境保护措施12九、安全措施13十 、工程质量保证措施14十一、劳动力计划及保证措施16十二、施工现场平面布置及材料设备采购计划17十三、消防保证措施17十四、工程保修、回访18一、 工程概况序 号项 目内 容1工程名称地下室防水工程2施工单位建业防水工程有限公司3工程材料3+4mm厚SBS改性沥青防水卷材（II型）4质量标准合 格二、 编制依据序 号 图纸、规范、标准、图集名称编 号1建筑工程施工质量验收统一标准G
2、B50300-20012地下室防水工程质量验收规范GB50208-20113地下工程防水技术规范GB50108-20084弹性体改性沥青防水卷材GB18242-20085地下室防水施工技术规程DB11/367-20066建筑工程资料管理规程DB11/T695-20097建筑安装分项工程施工工艺规程DBJ/T01-26-20038工程做法08BJ1-19地下防水工程08BJ6-110施工合同及其他文件三、施工总体部署3.1劳动力组织为了该工程能顺利进行，确保工期与质量，在劳动力的组织方面作为工程的重点来抓，一是要组织充足的劳动力，二是要提高劳动力素质。3.1.1根据工程具体情况，分阶段合理组织协
3、调各工种劳动力进场，既确保工程进度又不造成劳动力浪费。3.1.2对进场施工班组严格挑选，择优录用，尽量先用配合时间长、工作能力强、思想素质高的班组。3.1.3在工程施工中建立试用考核及奖惩制度，一切以保工程质量，工程进度为目标。3.2施工组织一览表序 号工 种单 位数 量姓 名备 注1项目经理人1冯海峰2安全员人1曹文杰3技术员人1刘文中4材料员人1王林东5质检员人1陈 琪6工 长人1贾 真7防水工人/根据现场情况需要可增加人员注：所有施工人员持证上岗，要求具有3年以上施工经验的工人。3.3施工机具准备项目机具名称规格用途卷材热熔专用机具汽油喷灯大口径喷嘴大面卷材热熔粘贴燃油火焰加热器燃油式立
4、面铺贴单头喷灯小口径喷嘴细部处理基层清理专用机具小平铲清理基层吹灰器清除细部灰尘扫帚清扫基层或卷材滚动刷涂刷基层处理剂基层处理剂涂刷专用工具毛刷长300mm细部涂布基层处理剂壁纸刀切割卷材卷材展铺器用于卷材展开和铺贴卷材铺贴施工专用机具弹线盒弹基准线钢压辊300mm，长400mm滚压大面卷材小压辊50mm，长100mm搭接边及复杂细部滚压专用腻子刀或嵌缝枪嵌填密封材料3.4材料准备3.4.1主要材料选用标准序 号材料名称规格性能指标其他说明1SBS弹性体改性沥青防水卷材3mm聚酯毡胎体、型2SBS弹性体改性沥青防水卷材4mm聚酯毡胎体、型3氯丁胶乳沥青底油液体黑褐色常温下呈液态并易于涂刷、固体
5、含量40%、干燥时间不大于2小时保管和使用时应避开火源，现场不得兑加溶剂，即开即用。3.4.2防水材料性能指标如下序 号材料名称规格性能指标其他说明1SBS弹性体改性沥青防水卷材3mm聚酯毡胎体、型；可溶物含量2100g/；拉力（N/50mm）800（纵横向）；延伸率（%）最大拉力时40（纵横向）；低温柔度（）：-25，无裂纹；热老化后低温柔度（）：-20，无裂缝；不透水性：压力0.3MPa,保持时间120min，不透水；耐热性（）：105，无滑动、流淌、滴落。2SBS弹性体改性沥青防水卷材4mm聚酯毡胎体、型；可溶物含量2900g/；拉力（N/50mm）800（纵横向）；延伸率（%）最大拉力
6、时40（纵横向）；低温柔度（）：-25，无裂纹；热老化后低温柔度（）：-20，无裂缝；不透水性：压力0.3MPa,保持时间120min，不透水；耐热性（）：105，无滑动、流淌、滴落。3氯丁胶乳沥青底油液体黑褐色常温下呈液态并易于涂刷、固体含量40%、干燥时间不大于2小时。无毒、环保型与卷材材性相容。四、施工工艺4.1、施工材料4.1.1、防水主材3mm厚SBS聚酯胎改性沥青防水卷材,4mm厚SBS聚酯胎改性沥青防水卷材。4.1.2、辅助材料改性沥青卷材专用基层处理剂 专门研制的渗透能力强，粘接强度高的环保型基层处理剂，其组成主要为SBS改性剂、液体石油沥青和溶剂油。由于其组成与SBS改性沥青
7、防水卷材相同，所以可以提高防水系统的设防能力。4.2、底板部位SBS卷材施工方法4.2.1、施工方法A、底板部位铺贴于砼垫层上的SBS卷材大面采用空铺法施工，仅在基坑周边600mm范围、结构转角处周边600mm范围、后浇带及周边600mm范围、卷材导墙立面涂刷基层处理剂，在此细部范围内卷材与基层之间采用热熔满粘。B、卷材的搭接，卷材长边、短边搭接宽度均为100mm。C、阴阳角、转角处及细部节点部位加设与主材同材质的附加层，宽度为300-500mm。D、底板和侧墙防水施工甩头处理底板卷材施工到底板上表面（即永久保护墙顶部）时，底板卷材要预留，卷材施工到此处，留出不少于300mm接茬，翻转到永久保
8、护墙顶部铺平；为了保证此部位卷材后续施工的洁净和不被破坏，在卷材上面铺设厚质PE膜后再砌筑两层砖墙作为临时硬质保护墙。外墙与底板接茬部位横置施工接茬要做300-500mm宽加强层。4.2.2施工工艺A、工艺流程：基层处理阴阳角、细部节点等部位涂刷基层处理剂细部节点附加层施工附加层验收弹线空铺一层SBS卷材检查验收SBS卷材满粘第二层防水卷材检查验收成品保护。B、卷材的铺贴及搭接卷材搭接宽度为100mm，搭接缝要保证挤出熔融沥青油，大面材短边错开不小于1.5m，导墙根部外600mm范围内不允许短边有搭接。详见下图：C、操作要点及技术要求（1）基层处理：将基层清扫干净，基层应平整、清洁、基层含水率
9、小于9%。（干燥程度的简易检测方法：将1卷材平坦地干铺在找平层上，静置34h后掀开检查，找平层覆盖部位与卷材上未见水印）（2）涂刷基层处理剂：将专用基层处理剂涂刷在已处理好的基层表面（具体部位见上述），并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材的热熔施工。（3）一般细部附加处理：附加层卷材结合现场实际的结构转角、三面阴阳角等部位进行附加层裁制，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并
10、压实铺牢。（4）弹线空铺施工SBS卷材：在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。（5）接缝处理。用汽油喷灯充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成匀质沥青条，达到封闭接缝口的目的。（6）检查验收SBS卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔合不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，短边错开不少于1.5m，检查合格后方可进入下一道工序施工。 （7）用
11、汽油喷灯距离卷材350mm左右往返均匀加热，并保持匀速推滚(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并伴有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，然后施行排气压实工序。保证卷材搭接缝热熔密实。（8）在铺设第二层卷材时，其搭接缝必须和第一层卷材的搭接缝错开为二分之一的卷材宽度，其铺设方法与第一层基本相同，但需满粘卷材，使之于第一层粘结牢固。应注意安排好两层卷材之间的粘合的施工时间，不要间隔时间太长，以免第一层卷材表面污染灰尘后，影响两层粘合效果（9）分工序自检合格后进行验收，验收合格
12、后方可进入下一道工序施工。4.3、侧墙部位SBS卷材施工方法侧墙部位防水层采用3mm+4mm SBS聚酯胎改性沥青防水卷材，热熔法满粘施工。4.3.1外墙与底板接茬处防水施工方法： A、清理干净要施工部位的建筑垃圾，拆除接茬处防水卷材顶部的两皮临时保护墙，必要时用吸尘器吸除灰尘。 B、直接在结构侧墙上涂刷专用基层处理剂进行卷材粘贴施工。 C、热熔满粘内层预留卷材，然后热熔满粘侧墙两道SBS卷材。 D、卷材的搭接拼接均采用热熔满粘，卷材长边搭接宽度为100mm，短边搭接宽度为100mm。 E、阴阳角、转角处及细部节点部位加设300-500mm宽卷材附加层。4.3.2一般施工工艺A、工艺流程基层处
13、理涂刷基层处理剂卷材附加层弹线铺贴一层SBS卷材验收收头处理防水层验收弹线铺贴第二层SBS卷材成品保护。B、操作要点及技术要求（1）、基层处理：将基层清扫干净，基层应平整、清洁、干燥。（2）、涂刷基层处理剂：用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行热熔施工，以避免失火。（3）、一般细部附加增强处理：用附加层卷材两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴
14、在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。（4）、弹线：在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长边100mm、短边为100mm），将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。（5）、卷材由下往上推滚卷材进行熔粘铺贴，将起始端卷材粘牢后，持火焰加热器对着待铺的整卷卷材，使喷嘴距卷材及基层加热处0.30.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，应加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，然后施行排气压实工序。（6）、接缝处理。用热熔法充分烘烤搭接边上卷材底面，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成匀质沥青条。（7）、检
