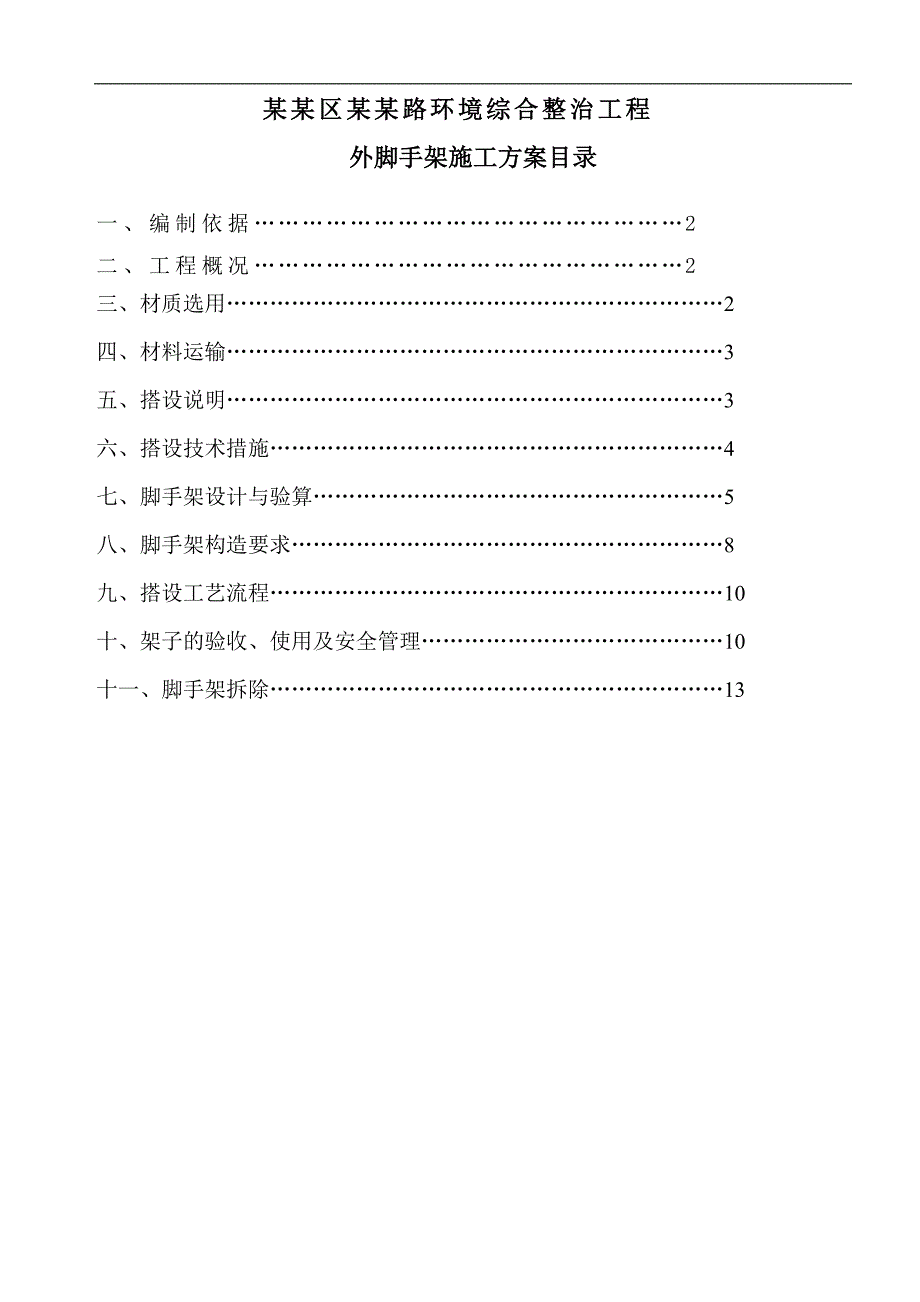

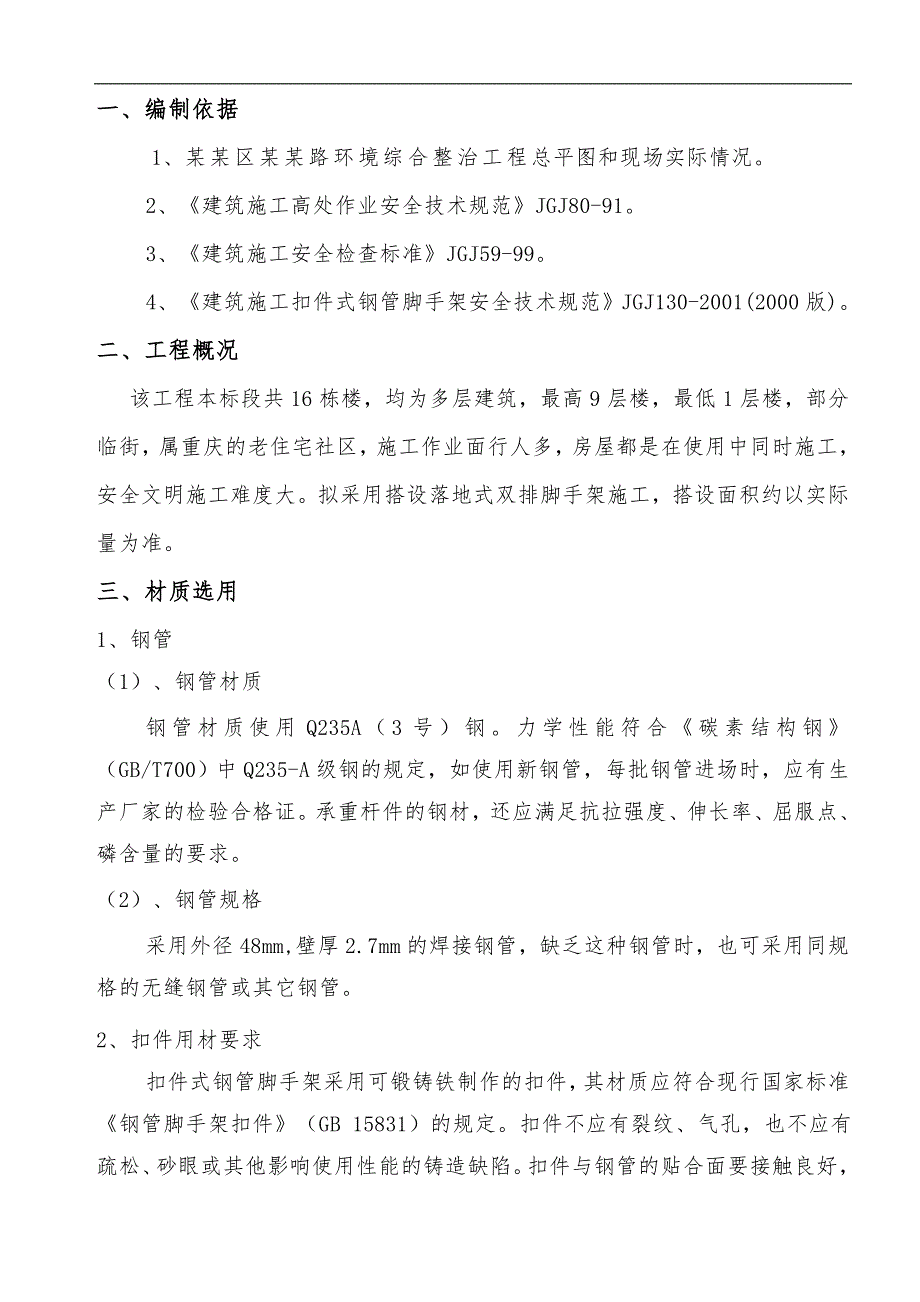

1、某某区某某路环境综合整治工程外脚手架施工方案目录一、编制依据2二、工程概况2三、材质选用2四、材料运输3五、搭设说明3六、搭设技术措施4七、脚手架设计与验算5八、脚手架构造要求8九、搭设工艺流程10十、架子的验收、使用及安全管理10十一、脚手架拆除13一、编制依据1、某某区某某路环境综合整治工程总平图和现场实际情况。2、建筑施工高处作业安全技术规范JGJ80-91。3、建筑施工安全检查标准JGJ59-99。4、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001(2000版)。二、工程概况该工程本标段共16栋楼，均为多层建筑，最高9层楼，最低1层楼，部分临街，属重庆的老住宅社区，施工作业
2、面行人多，房屋都是在使用中同时施工，安全文明施工难度大。拟采用搭设落地式双排脚手架施工，搭设面积约以实际量为准。三、材质选用1、钢管（1）、钢管材质钢管材质使用Q235A（3号）钢。力学性能符合碳素结构钢（GB/T700）中Q235-A级钢的规定，如使用新钢管，每批钢管进场时，应有生产厂家的检验合格证。承重杆件的钢材，还应满足抗拉强度、伸长率、屈服点、磷含量的要求。（2）、钢管规格采用外径48mm,壁厚2.7mm的焊接钢管，缺乏这种钢管时，也可采用同规格的无缝钢管或其它钢管。2、扣件用材要求扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB 15831）的规定

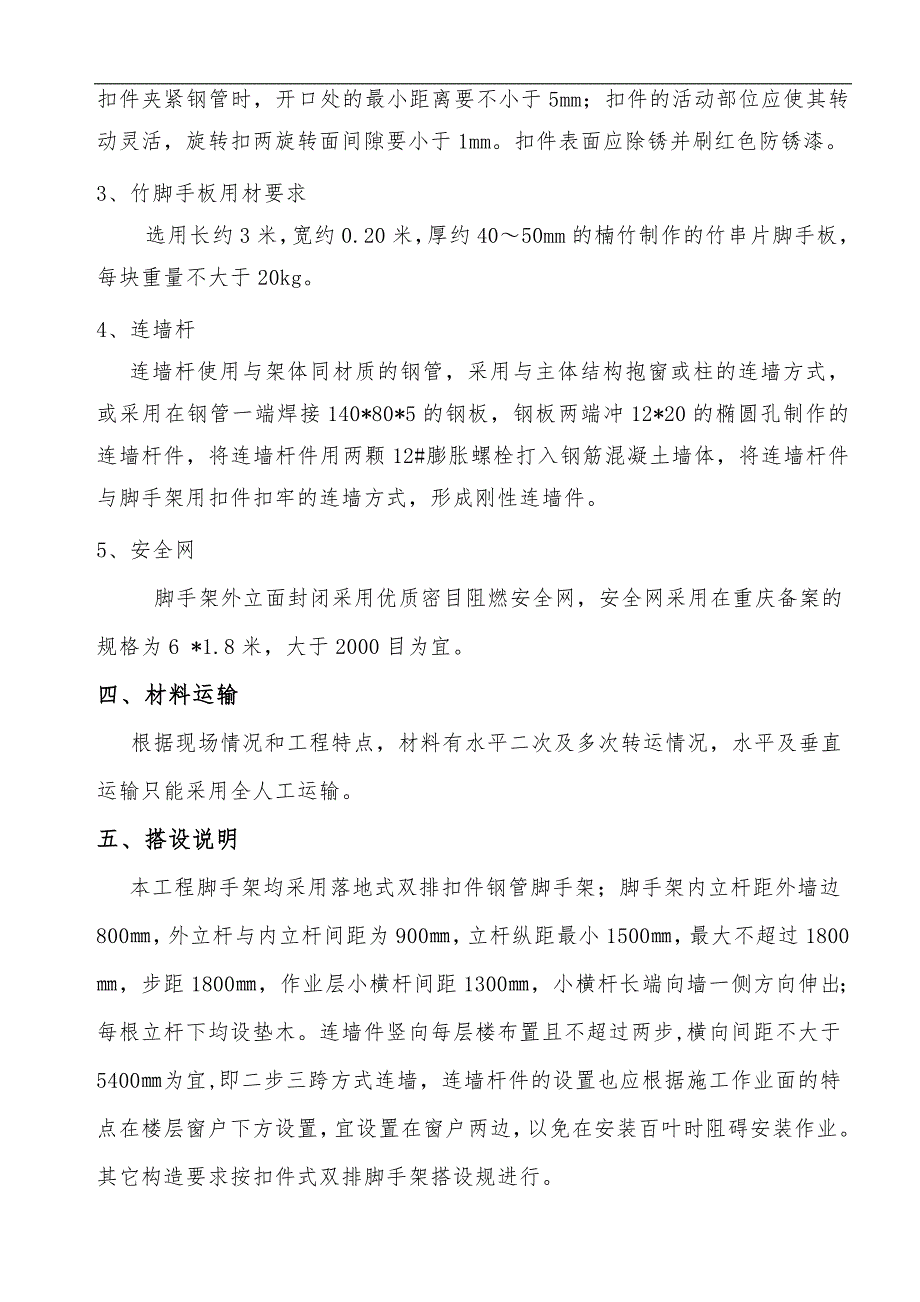

3、。扣件不应有裂纹、气孔，也不应有疏松、砂眼或其他影响使用性能的铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要不小于5mm；扣件的活动部位应使其转动灵活，旋转扣两旋转面间隙要小于1mm。扣件表面应除锈并刷红色防锈漆。3、竹脚手板用材要求选用长约3米，宽约0.20米，厚约4050mm的楠竹制作的竹串片脚手板，每块重量不大于20kg。4、连墙杆连墙杆使用与架体同材质的钢管，采用与主体结构抱窗或柱的连墙方式，或采用在钢管一端焊接140*80*5的钢板，钢板两端冲12*20的椭圆孔制作的连墙杆件，将连墙杆件用两颗12#膨胀螺栓打入钢筋混凝土墙体，将连墙杆件与脚手架用扣件扣牢的
4、连墙方式，形成刚性连墙件。5、安全网 脚手架外立面封闭采用优质密目阻燃安全网，安全网采用在重庆备案的规格为6 *1.8米，大于2000目为宜。四、材料运输 根据现场情况和工程特点，材料有水平二次及多次转运情况，水平及垂直运输只能采用全人工运输。五、搭设说明本工程脚手架均采用落地式双排扣件钢管脚手架；脚手架内立杆距外墙边800，外立杆与内立杆间距为900，立杆纵距最小1500，最大不超过1800，步距1800，作业层小横杆间距1300，小横杆长端向墙一侧方向伸出；每根立杆下均设垫木。连墙件竖向每层楼布置且不超过两步,横向间距不大于5400为宜,即二步三跨方式连墙，连墙杆件的设置也应根据施工作业面
5、的特点在楼层窗户下方设置，宜设置在窗户两边，以免在安装百叶时阻碍安装作业。其它构造要求按扣件式双排脚手架搭设规进行。2、周边的安全防护为确保施工时行人的安全，施工前在行人通过的部位和楼梯出入口、临街人行通道搭设水平安全防护通道，水平安全防护通道采用落地式水平防护架搭设于地面层，采用双层防护，层间距离600mm，每层满铺竹跳板，在下层竹跳板上用8mm厚的竹胶板满铺，上层竹跳板上用彩钢瓦满铺，防止灰尘和细小杂物下落伤人，保证在施工时居民进出及过往行人安全，水平防护通道铺设好跳板后才可往上搭设脚手架。（楼梯出入口水平安全防护通道搭设见附后图）。六、搭设技术措施1、立杆垂直度偏差不得大于架高的1/20
6、0。2、立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，对接应符合以下要求：立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的1/3，同一步内不允许有二个接头。3、立杆顶端应高出施工作业层1.5米。4、脚手架底部必须设置纵、横扫地杆。纵向扫地杆应用直角扣件固定在距地面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向水平杆的立杆上。5、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并不大于6米。6、大横杆对接扣件连接、对接应符合以下要求：对接
7、接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平跨的跨中。7、架子四周大横杆的纵向水平高差不宜超过50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过20mm。8、小横杆两端应采用直角扣件固定在大横杆上。9、根据施工的需要，小横杆的长端向墙的一侧伸出，不受规范的限制，小横杆在外架立面的外伸长度以100mm为宜。作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，作业层小横杆间距为1300mm。10、脚手板一般应设在三根以上小横杆上，当脚手板长度小于2m时，可采用两根小横杆。脚手板应铺平，铺稳，拐角要交圈，不得有探
8、头跳。11、搭设中每一层，外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件螺栓。12、连墙杆必须从第一层（第二步）与主体结构连接，连墙杆与脚手架连接的一端可稍微下斜，不容许向上翘起。保证垂直两步，水平三跨一设置。13、剪刀撑的接头采用搭接，搭接长度不少于1.0m，采用不少于两个旋转扣件紧固。应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。交叉点应设在有立杆的位置为宜，并与地面成4560夹角。作用是把脚手架连成整体，增加脚手架整体稳定。14、用于纵向水平杆对接的扣件，开口应朝向架子内侧，螺栓向上，避免开口朝上，以免雨水进入，导致扣件锈
9、蚀后强度减弱，直角扣件不得朝上。15、外架转角处内外大横杆必须贯通，形成#字形。七、脚手架设计与验算参考（年版中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范）设计参数：纵距la=1.5米，排距lb=0.9米,步距h=1.8米，现场建筑物最高约27米，脚手架搭设高度约28.5米，验算取H=30米。（一）、验算其轴心力： 根据脚手架施工手册、建筑施工扣件式钢管脚手架安全技术规程、建筑结构荷载载规范、建筑施工脚手架实用手册，可知1、N恒荷载(验算取值为步距1.50m，柱距1.80m，排距0.9m双排脚手架可知)其每米立杆承受的结构自重为：0.096330=2.888KN2、N活荷载为：1
10、）脚手板为轴心力：脚=0.352=0.7KN （脚手板铺二层）2）安全网产生轴心力为：安网=0.01301.5 =0.45 KN.3施工均步荷载按:22KN=4.0 KN；（二层同时施工操作）,则其轴心力为：均=1.24=4.8KN 则活荷载为:.7+0.45+4.8=5.954、总= 1.2 N恒/K +1.4N活 查表知K=1/1+0.00530=0.87= 1.22.888/0.87+1.45.95=12.31KN（二）、验算脚手架的稳定性1)、可知：入=uh/i=1.5180/1.58=170 i：钢管的回转半径为1.58, u（二步三跨连墙件）其长度系数取.则受压杆件的稳定系数查表得
11、：=0.2452)、N/A = 12.31103/ 0.245377=133Mpa 3)、风荷载影响Mw/W验算 MW=1.4qwkh2/（h步距180cm） qwk=wkL (L柱距 150cm)WK=0.7uz usw查表知：uz(风压高度变化系数)在30m高时为0.62,5m高时为0.62。由建筑结构荷载载规范可知，=（3.5+3.5）0.321.05/3.53.5=0.192, 1.05为绳径的影响.Us=1.2=0.23Wo查表知：重庆地区为0.4KN/m2 而对此工程在此作特殊要求,建议系数取.,则o=0.48KN/故：WK=0.70.620.230.48KN/m2=0.05KN/
12、m2则：qWK=0.05KN/m21.5 m =0.075KN/mMW=1.40.075KN/m1.82/10=0.034KN/m W（482.7mm钢管）抵抗距为：3.92103mm根据相关规程,脚手架虽然在30m处产生的风荷载为最大,但钢管的轴心力较小,而在5m高处时风荷产生的应力小,但脚手架结构自重的轴压力接近最大,故作底层立柱段的稳定性验算.由公式N/A+MW/Wfc 则MW/W=0.034106/3.92103 =8.7Mpa5M高时的压应力为=12.310.62/1.36=5.6Mpa取大值即8.7Mpa则： 133+8.7=141.7 MpafC=158Mpa（根据冷弯薄壁型钢结
13、构技术规范的规定，482.7mm厚钢管的分项系数为1/1.515，则屈服强度fC=2401/1.515=158 Mpa）立柱稳定性满足其要求.（三）、脚手架的参数均按实用手册取值,根据规定其横杆(纵向、横向)可不作验算，满足强度及挠度要求.（四）、连墙件计算（按482.7钢管考虑）1、则由公式 NH连Afc 即可AW按二步三跨设置 即 1.821.83=19.44m2WK=0.075KN/m2 则HW=1.40.075KN/m219.44m2 =2.04KN/ I=80/1.58=51 (LH=0.65m,连墙杆两端固定长度按0.8m计)查表则稳定系数 =0.849 A=377mm2NH=2.
14、04+5.0=7.04KN则 NH/A=7.04103/0.849377 =22Mpa fC =158Mpa 则连墙件满足强度要求（轴心受压时）2、连墙件承载力采用扣件式形式N扣查表知 8.5KN而NH=7.04KNN扣=8.5KN（满足承载力要求）（五）、花池部分地基承载力计算落地式双排脚手架落地于混凝土地面上，则地基承载力特征值fak=190KN，K取1（脚手架地基承载力调整系数），脚手架下垫0.50.5的混凝土块，则Rd=40kN（底座承载力设计值，一般取40 kN）故N=12.31 kNRd=40kN 底座满足要求N/Ad=12.31/0.50.5=49.24fak=190 KN/m2地基满足要求八、脚手架构造要求1、地基与基础
