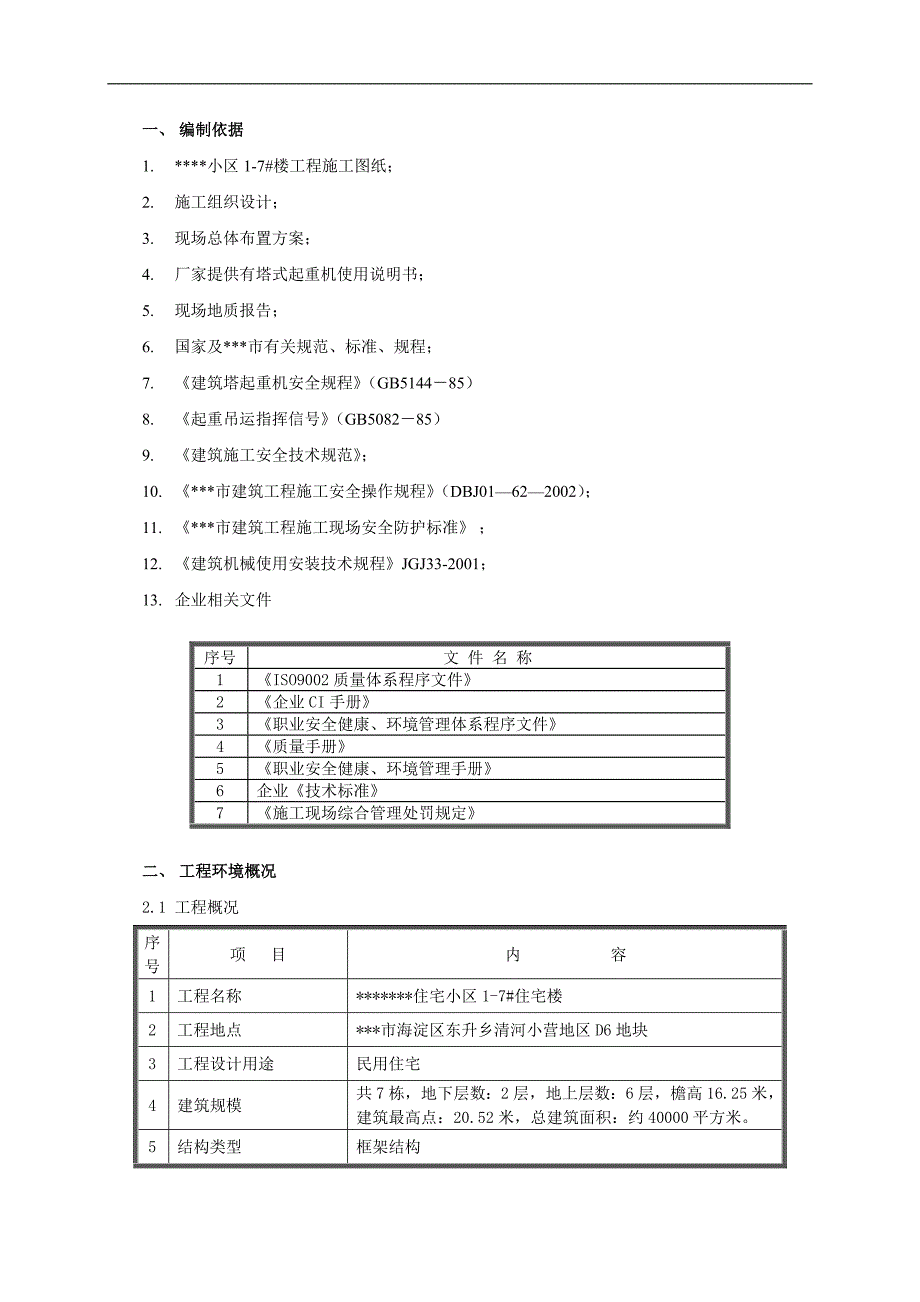

1、一、 编制依据1. *小区1-7#楼工程施工图纸；2. 施工组织设计；3. 现场总体布置方案；4. 厂家提供有塔式起重机使用说明书；5. 现场地质报告；6. 国家及*市有关规范、标准、规程；7. 建筑塔起重机安全规程（GB514485）8. 起重吊运指挥信号（GB508285）9. 建筑施工安全技术规范；10. *市建筑工程施工安全操作规程（DBJ01622002）；11. *市建筑工程施工现场安全防护标准；12. 建筑机械使用安装技术规程JGJ33-2001；13. 企业相关文件序号文 件 名 称1ISO9002质量体系程序文件2企业CI手册3职业安全健康、环境管理体系程序文件4质量手册5职

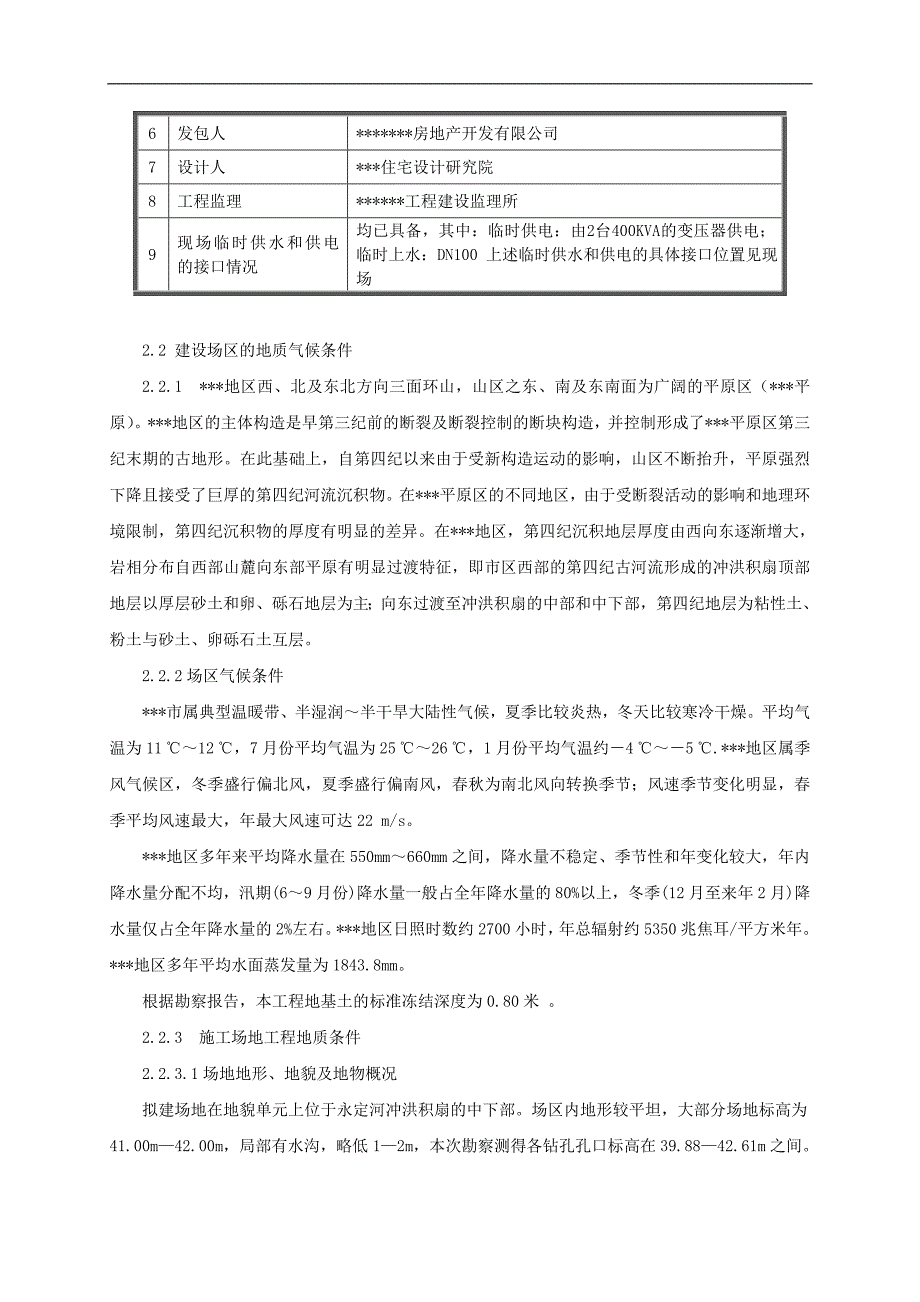

2、业安全健康、环境管理手册6企业技术标准7施工现场综合管理处罚规定二、 工程环境概况2.1 工程概况序号项 目内 容1工程名称*住宅小区1-7#住宅楼2工程地点*市海淀区东升乡清河小营地区D6地块3工程设计用途民用住宅4建筑规模共7栋，地下层数：2层，地上层数：6层，檐高16.25米，建筑最高点：20.52米，总建筑面积：约40000平方米。5结构类型框架结构6发包人*房地产开发有限公司7设计人*住宅设计研究院8工程监理*工程建设监理所9现场临时供水和供电的接口情况均已具备，其中：临时供电：由2台400KVA的变压器供电；临时上水：DN100 上述临时供水和供电的具体接口位置见现场2.2 建设场
3、区的地质气候条件2.2.1 *地区西、北及东北方向三面环山，山区之东、南及东南面为广阔的平原区（*平原）。*地区的主体构造是早第三纪前的断裂及断裂控制的断块构造，并控制形成了*平原区第三纪末期的古地形。在此基础上，自第四纪以来由于受新构造运动的影响，山区不断抬升，平原强烈下降且接受了巨厚的第四纪河流沉积物。在*平原区的不同地区，由于受断裂活动的影响和地理环境限制，第四纪沉积物的厚度有明显的差异。在*地区，第四纪沉积地层厚度由西向东逐渐增大，岩相分布自西部山麓向东部平原有明显过渡特征，即市区西部的第四纪古河流形成的冲洪积扇顶部地层以厚层砂土和卵、砾石地层为主；向东过渡至冲洪积扇的中部和中下部，第
4、四纪地层为粘性土、粉土与砂土、卵砾石土互层。2.2.2场区气候条件*市属典型温暖带、半湿润半干旱大陆性气候，夏季比较炎热，冬天比较寒冷干燥。平均气温为11 12 ，7月份平均气温为25 26 ，1月份平均气温约4 5 .*地区属季风气候区，冬季盛行偏北风，夏季盛行偏南风，春秋为南北风向转换季节；风速季节变化明显，春季平均风速最大，年最大风速可达22 m/s。*地区多年来平均降水量在550mm660mm之间，降水量不稳定、季节性和年变化较大，年内降水量分配不均，汛期(69月份)降水量一般占全年降水量的80%以上，冬季(12月至来年2月)降水量仅占全年降水量的2%左右。*地区日照时数约2700小时

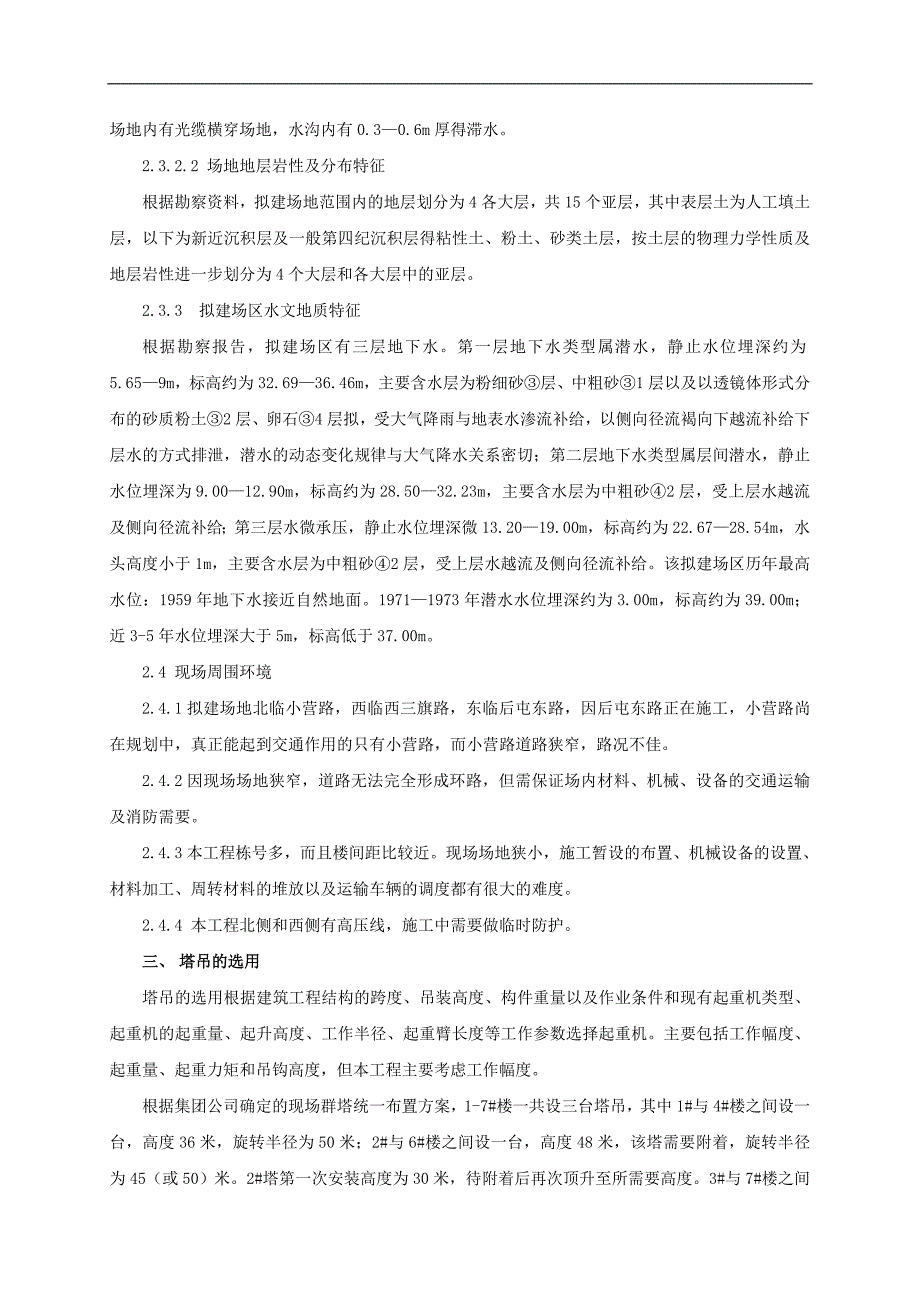

5、，年总辐射约5350兆焦耳/平方米年。*地区多年平均水面蒸发量为1843.8mm。根据勘察报告，本工程地基土的标准冻结深度为0.80米 。2.2.3 施工场地工程地质条件2.2.3.1场地地形、地貌及地物概况拟建场地在地貌单元上位于永定河冲洪积扇的中下部。场区内地形较平坦，大部分场地标高为41.00m42.00m，局部有水沟，略低12m，本次勘察测得各钻孔孔口标高在39.8842.61m之间。场地内有光缆横穿场地，水沟内有0.30.6m厚得滞水。2.3.2.2 场地地层岩性及分布特征根据勘察资料，拟建场地范围内的地层划分为4各大层，共15个亚层，其中表层土为人工填土层，以下为新近沉积层及一般第
6、四纪沉积层得粘性土、粉土、砂类土层，按土层的物理力学性质及地层岩性进一步划分为4个大层和各大层中的亚层。2.3.3 拟建场区水文地质特征根据勘察报告，拟建场区有三层地下水。第一层地下水类型属潜水，静止水位埋深约为5.659m，标高约为32.6936.46m，主要含水层为粉细砂层、中粗砂1层以及以透镜体形式分布的砂质粉土2层、卵石4层拟，受大气降雨与地表水渗流补给，以侧向径流褐向下越流补给下层水的方式排泄，潜水的动态变化规律与大气降水关系密切；第二层地下水类型属层间潜水，静止水位埋深为9.0012.90m，标高约为28.5032.23m，主要含水层为中粗砂2层，受上层水越流及侧向径流补给；第三层
7、水微承压，静止水位埋深微13.2019.00m，标高约为22.6728.54m，水头高度小于1m，主要含水层为中粗砂2层，受上层水越流及侧向径流补给。该拟建场区历年最高水位：1959年地下水接近自然地面。19711973年潜水水位埋深约为3.00m，标高约为39.00m；近3-5年水位埋深大于5m，标高低于37.00m。2.4 现场周围环境2.4.1拟建场地北临小营路，西临西三旗路，东临后屯东路，因后屯东路正在施工，小营路尚在规划中，真正能起到交通作用的只有小营路，而小营路道路狭窄，路况不佳。2.4.2因现场场地狭窄，道路无法完全形成环路，但需保证场内材料、机械、设备的交通运输及消防需要。2.
8、4.3本工程栋号多，而且楼间距比较近。现场场地狭小，施工暂设的布置、机械设备的设置、材料加工、周转材料的堆放以及运输车辆的调度都有很大的难度。2.4.4 本工程北侧和西侧有高压线，施工中需要做临时防护。三、 塔吊的选用塔吊的选用根据建筑工程结构的跨度、吊装高度、构件重量以及作业条件和现有起重机类型、起重机的起重量、起升高度、工作半径、起重臂长度等工作参数选择起重机。主要包括工作幅度、起重量、起重力矩和吊钩高度，但本工程主要考虑工作幅度。根据集团公司确定的现场群塔统一布置方案，1-7#楼一共设三台塔吊，其中1#与4#楼之间设一台，高度36米，旋转半径为50米；2#与6#楼之间设一台，高度48米，
9、该塔需要附着，旋转半径为45（或50）米。2#塔第一次安装高度为30米，待附着后再次顶升至所需要高度。3#与7#楼之间设一台，高度36米，旋转半径为50米。前述高度以基础底底板上表面起开始计算至最低起重高度。工作幅度就计算公式：L0=（F0/2）2+（B+S）2F0为塔吊施工面计算长度 B为建筑物进深S为自塔吊中心至建筑物外墙皮距离则塔吊L1=（F0/2）2+（B+S）2 =（60/2）2+（20+12）2 =43.8M因此根据流水段的划分和施工需要，本工程使用三台塔吊。塔吊选用三台C5015塔式起重机，最大工作幅度50M，最大起重量8T10T，自重130T。 四、 塔吊性能C5015塔吊是青
10、岛建筑机械厂生产的产品。该塔吊在本工程应用中选用50M臂长的标准吊臂；塔身标准节1.81.82.5；最大起重10吨，最大幅度起重量1.5吨，起重力距为750KN.M；平衡臂长11.88M，配重5块，4块3.1吨，1块3.7吨，共重16.10吨；其自由高度可达45M，首次安装高度达到基本需求；本工程0.000上高度最大值为20.8M，加地下室8.0 M，共28.8 M，加塔尖7.2 M，整机安装高度约 M；电功率85KVA，380V，50HZ，配有力距限制器，重量限制器，变幅限位以及各种信号装置。本塔吊平衡臂4.81t, 走台2.3t, 起重臂共13.87t, 塔头4.05t, 塔身第一节重8.
11、325t； 本塔吊自重Gmax=192t, Gmin=68t; 最大受荷弯矩Mmax=2344.81KN.M, 最大受荷压力Pmax=1077.85KN; 空载最大弯矩Mmax=4646.86KN.M, 最大空载压力Pmax=1915.94KN。 选用高层塔吊技术性能主要参数：型号、规格、起重力矩、起重量、回转半径、起升（安装）高度、附墙道数、整机（主要零部件）重量和尺寸、塔吊基础受力、用电负荷，包括安装、拆除用起重机械的技术参数等。塔吊主要性能参数如下表。型号臂长端部起重平衡重功率最大高度基础尺寸C5015501.510.530405.5塔吊起重性能参数塔吊型号最大吊重t起升速度m/min小
12、车速度m/min回转速度r/minTQZ5020863/2525/7.50.6FO/23B1064/3230/8.50.8五、 塔吊基础总体部署1、定位原则（1）塔吊要能覆盖所服务的楼群，兼顾钢筋、模板等材料堆放场地装卸。起吊重量与工作半径满足施工要求。（2）塔吊服务半径范围内需要吊次要求满足服务的楼群工程量吊次要求。（3）满足塔吊的各种性能，确保塔吊安装和拆除方便。（4）由于是群塔作业，故定位时应考虑塔吊与塔吊之间的相对位置，保证各塔机能正常施工。2、具体定位由于现场条件比较狭窄，故而塔吊的布置比较困难。经过反复验证，才确定塔吊位置。塔吊中心坐标为塔号1号(H=36m）2号(H=48m)3号
13、(H=36m)X值319592848.56319623225.02319642797.97Y值499717219.59499788543.98499858757.10（见后附现场塔吊平面布置图）根据塔吊的平面位置的布置、塔吊基础的截面尺寸，塔吊基础均设计在基槽内基础底板下，塔吊必须穿过底板，特采用预埋节固定式，基槽深度为 米，承台结构尺寸为 ；承载力标准值为 kPa。六、 机械资料塔机租赁单位将塔机的生产许可证、产品合格证、拆装许可证、使用说明书、电气原理图、液压系统图、司机操作证、塔机基础图、地质勘察资料、塔机拆装方案、安全技术交底、主要零部件质保书（钢丝绳、高强连接螺栓、地脚螺栓及主要电气
14、元件等）报给塔机检测中心，经塔机检测中心检测合格后，获得安全使用证，以及安装好以后同项目经理部的交接记录，同时在日常使用中要加强对塔机的动态跟踪管理，作好台班记录、检查记录和维修保养记录（包括小修、中修、大修）并有相关责任人签字，在维修的过程中所更换的材料及易损件要有合格证或质量保证书，并将上述材料及时整理归档，建立一机一档台帐。七、 塔吊基础施工顺序为：塔基放线塔基坑土方开挖100厚C10素砼垫层、基坑护壁用水准仪在坑壁四周测设标高线（700高处和1400高处均打水平桩）基础底钢筋网绑扎支马凳及纵横向临时固定钢筋竖向拉钩钢筋绑扎浇捣第一层700厚砼找平压实（用水准仪）注意养护投点放线安固定支脚（校正后，与钢垫板焊接牢靠）基础面钢筋绑扎浇捣基础面700厚砼（第二层）用经纬仪二台, 从两个相互垂直的方向观测固定支脚有没有偏移注意养护。1、基坑开挖本工程塔吊基础的地基准备利用天然地基，地基顶标高-11.000，地基承载力为160KN/M2，塔吊基坑放坡系数1:0.25。本工程中基础采用大开挖，待挖至基底标高上一步时停止开挖，直接在基槽内放线，定出塔吊基础位置，基础的砼尺寸为6800*6800mm，基坑底部开挖尺寸为7800*7800mm, 当挖至标高后，进行人工清槽。2、地基处理对塔机基础附近的地下部分进行
