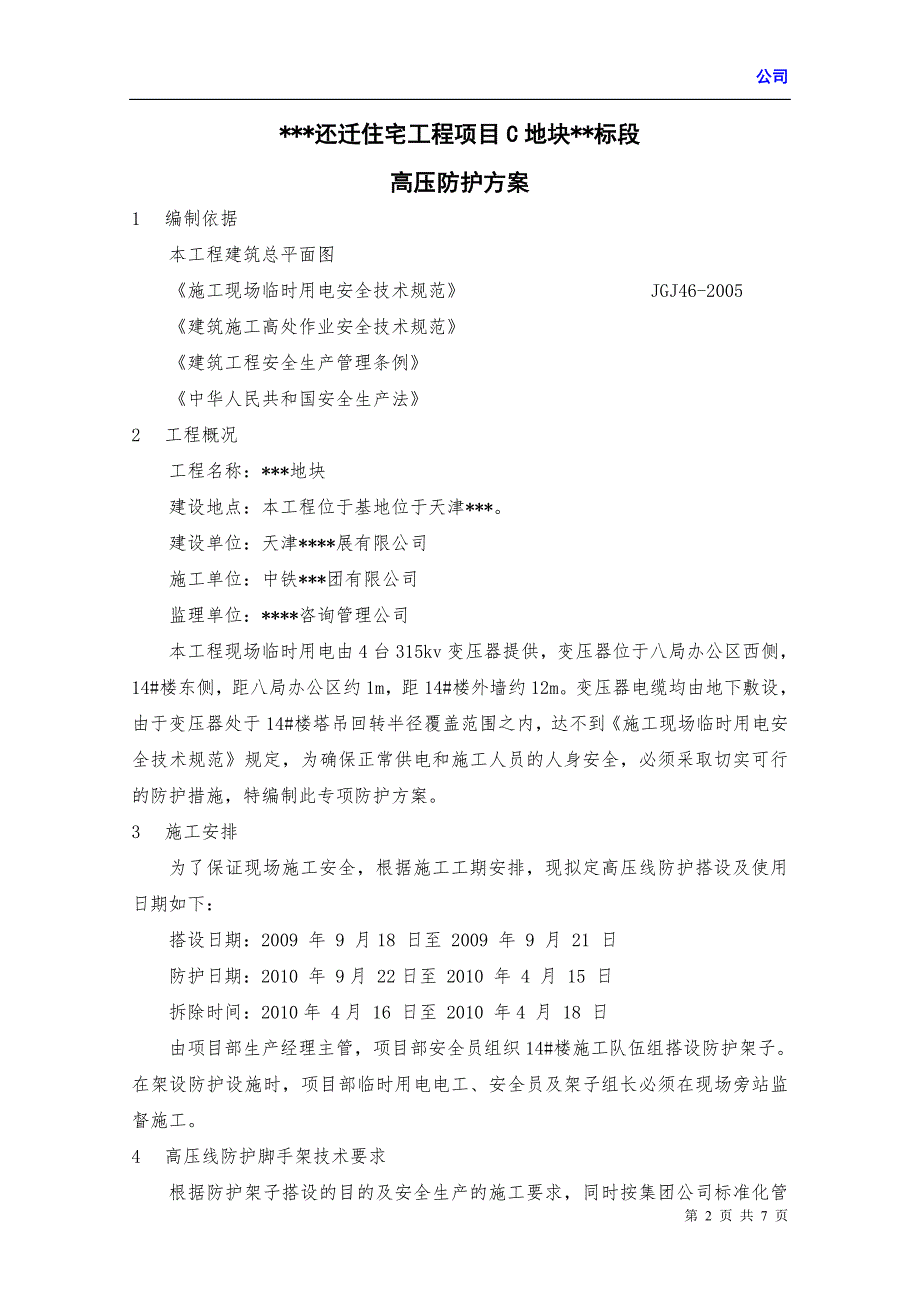

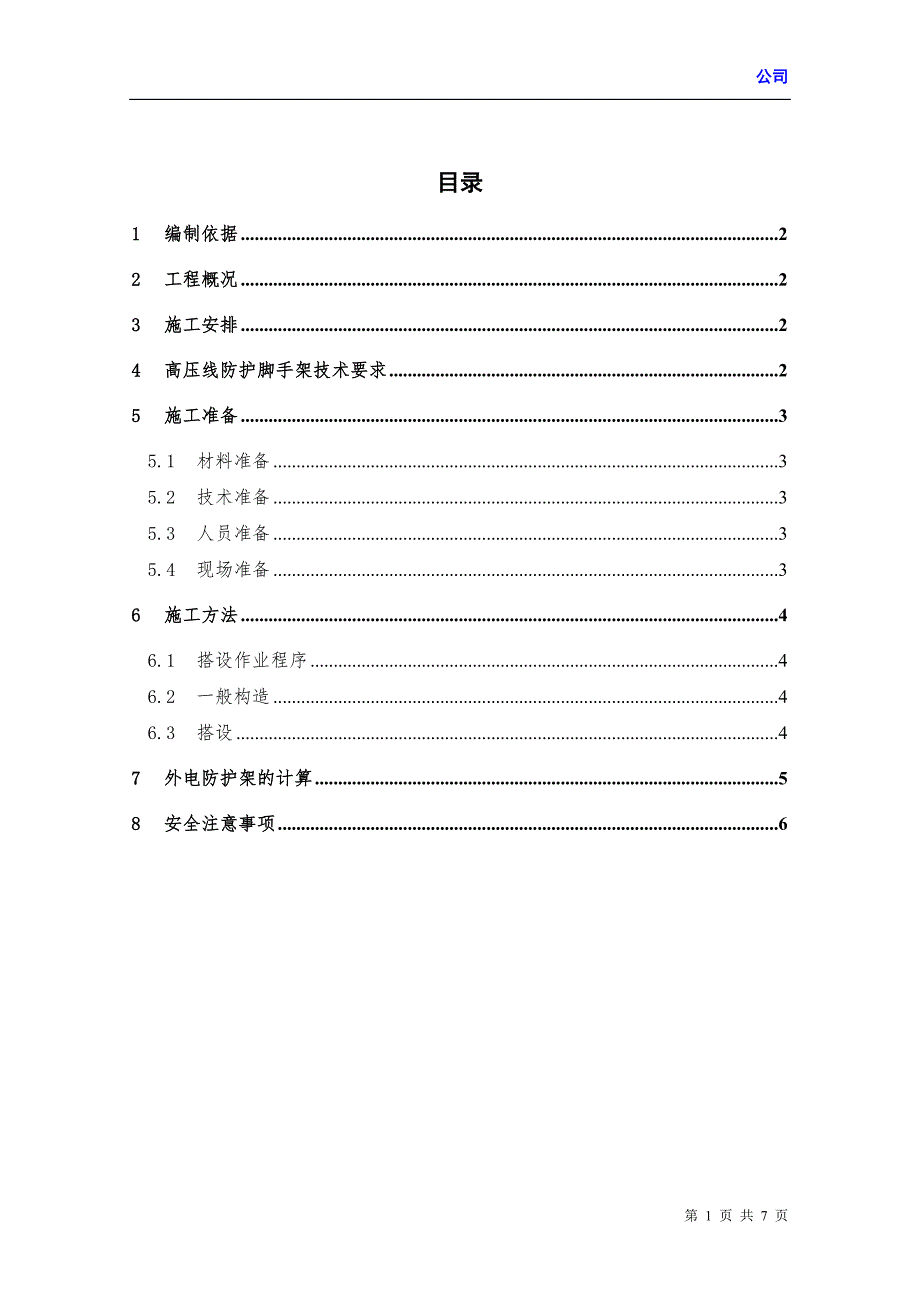

1、公司目录1编制依据22工程概况23施工安排24高压线防护脚手架技术要求25施工准备35.1材料准备35.2技术准备35.3人员准备35.4现场准备36施工方法46.1搭设作业程序46.2一般构造46.3搭设47外电防护架的计算58安全注意事项6第 7 页 共 7 页*还迁住宅工程项目C地块*标段高压防护方案1 编制依据本工程建筑总平面图施工现场临时用电安全技术规范 JGJ46-2005建筑施工高处作业安全技术规范建筑工程安全生产管理条例中华人民共和国安全生产法2 工程概况工程名称：*地块建设地点：本工程位于基地位于天津*。建设单位：天津*展有限公司施工单位：中铁*团有限公司监理单位：*咨询管理
2、公司本工程现场临时用电由4台315kv变压器提供，变压器位于八局办公区西侧，14#楼东侧，距八局办公区约1m，距14#楼外墙约12m。变压器电缆均由地下敷设，由于变压器处于14#楼塔吊回转半径覆盖范围之内，达不到施工现场临时用电安全技术规范规定，为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，特编制此专项防护方案。 3 施工安排为了保证现场施工安全，根据施工工期安排，现拟定高压线防护搭设及使用日期如下：搭设日期：2009 年 9 月18 日至 2009 年 9 月 21 日防护日期：2010 年 9月 22日至 2010 年 4 月 15 日 拆除时间：2010年 4月 16

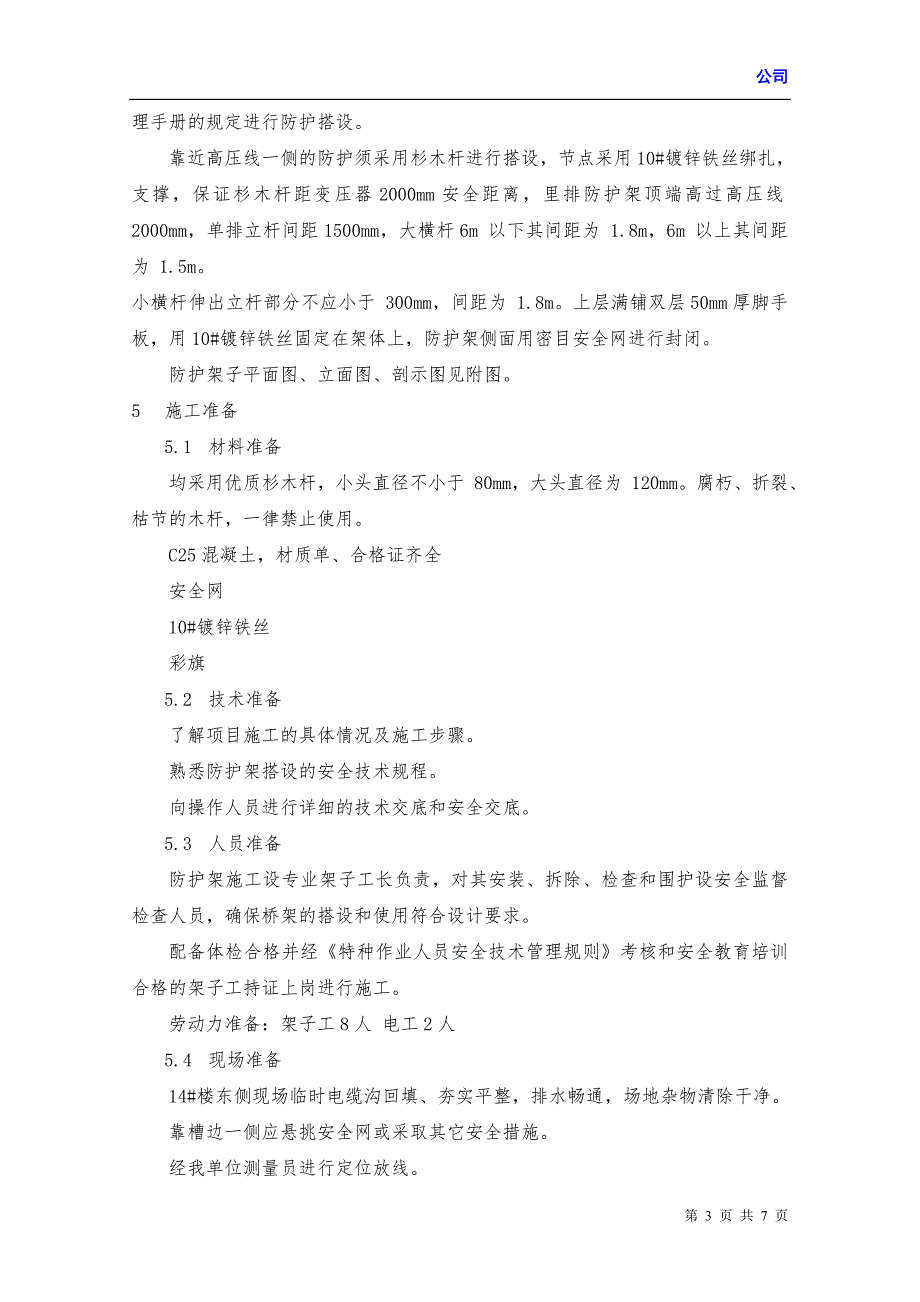

3、日至 2010 年4 月 18 日由项目部生产经理主管，项目部安全员组织14#楼施工队伍组搭设防护架子。在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。 4 高压线防护脚手架技术要求 根据防护架子搭设的目的及安全生产的施工要求，同时按集团公司标准化管理手册的规定进行防护搭设。靠近高压线一侧的防护须采用杉木杆进行搭设，节点采用10#镀锌铁丝绑扎，支撑，保证杉木杆距变压器2000mm安全距离，里排防护架顶端高过高压线2000mm，单排立杆间距1500mm，大横杆6m 以下其间距为 1.8m，6m 以上其间距为 1.5m。 小横杆伸出立杆部分不应小于 300mm，间距为
4、 1.8m。上层满铺双层50mm厚脚手板，用10#镀锌铁丝固定在架体上，防护架侧面用密目安全网进行封闭。防护架子平面图、立面图、剖示图见附图。5 施工准备 5.1 材料准备 均采用优质杉木杆，小头直径不小于 80mm，大头直径为 120mm。腐朽、折裂、枯节的木杆，一律禁止使用。 C25混凝土，材质单、合格证齐全安全网10#镀锌铁丝彩旗5.2 技术准备 了解项目施工的具体情况及施工步骤。熟悉防护架搭设的安全技术规程。 向操作人员进行详细的技术交底和安全交底。5.3 人员准备防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求。配备体检合格
5、并经特种作业人员安全技术管理规则考核和安全教育培训合格的架子工持证上岗进行施工。 劳动力准备：架子工8人 电工2人 5.4 现场准备 14#楼东侧现场临时电缆沟回填、夯实平整，排水畅通，场地杂物清除干净。 靠槽边一侧应悬挑安全网或采取其它安全措施。 经我单位测量员进行定位放线。 6 施工方法 6.1 搭设作业程序 场地清理定位放线支立杆调直扫地杆搭大横杆用10#铅丝绑大横杆搭小横杆用10#铅丝绑小横杆接立杆并绑扎加斜撑并加固支设戗杆搭马梁支设顶层横杆挂安全网挂彩旗验收 6.2 一般构造杉木立杆的底端要埋入地下，宽度 400400mm，深度 600mm，并用 C25 细石混凝土浇筑密实，相应的立
6、杆用 100100mm 木方或杉木杆连接牢固。 在脚手架立杆底端之上 200mm 处设纵向和横向扫地杆，并与立杆连接牢固。 杉木杆搭接接头长度为 1.5m，铅丝绑扎不少于 3 道，间距不小于 0.6m。交叉节点处铅丝要绑十字扣。 脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。 斜撑与水平面的交角在 4560之间，水平投影宽度应不小于 2 跨或 4m 和不大于 6 跨或8m。斜撑应与脚手架基本构架杆件加以可靠连接。斜杆与水平面的交角也在 4560之间，其间距不大于 6m。6.3 搭设木杆运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍
7、有弯曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。 立杆中心间距 1.5m，相邻立杆竖向接头中心间距错开不小于 1.5m，外排硬化地面上的立杆埋入路面下 0.6m 并浇灌混凝土（埋入地下部分的做防腐处理）。里排立杆直接立在硬化后的混凝土面层上。封顶架子立杆应绑双扣。立杆不得露出杆头。接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡。大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，6m 以下其间距为 1.8m，6m 以上其间距为 1.5m。 小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，小横杆伸出立杆部分不应小于 300mm
8、，小横杆的间距为 1.8m。 杉木杆防护架搭设完毕，应由技术负责人、安全员、工长、架子工等有关人员对防护架各部分，进行全面的检查验收。7 外电防护架的计算 木脚手架的稳定承载力按单肢杆件计算，即直接验算立杆受压时的稳定性，因为脚手架底面是危险截面，所以按底面单肢杆件计算，当荷载效应结构抗力时，该杆件稳定性符合要求。以下计算公式及数据选自建筑施工手册、建筑施工脚手架使用手册、安全生产、文明施工手册 当组合风载时，0.9（N/A+Mw/W）fct/rt，式中有关参数选自建筑施工脚手架实用手册： fct木材抗压设计值，按表 5-25 选用 rt，木材抗力的附加分项系数，根据满足可靠指标要求确定 N木
9、立杆轴心设计值 组合风载时，N=1.2（NGK1+NGK2+NQK）MW风荷载对脚手架的风线荷载标准值 M=0.851.4qwkhw2/10=0.12 qwkhw2 qwk作用于脚手架的风线荷载标准值 hw连墙点竖向间距 W木立杆的毛截面抵抗矩 木受压的稳定系数 计算参数 立杆截面积 A=D2/4=3.14802/4=5024mm2立杆的截面抵抗矩 W=D3/32=3.14803/32mm2=50240mm3挡风系数=0.5 风荷载体形系数 us=1.3=0.65 风压高度变化系数，uz=0.6 荷载计算 恒载： 杉篙自重 4KN/m3，查建筑施工脚手架实用手册第 101 页表 1-104。
10、q=D2/44KN/m=3.140.082/44kN/m=0.02KN/m 6.2.2 施工荷载：q=1KN/m2风荷载标准值： wk=0.7 us uzw0=0.70.60.650.35=0.0956KN/m脚手架单肢杆件稳定性验算 确定木材抗压设计值 fct=10n/mm2确定木材抗力的附加分项系数 rt，=1.17 计算轴心力计算值 N Ngk1=0.02（82+28+64.5）=1.18KN Nqk=125.7/2=5.7KN N=1.2（Ngk1 + Nqk）=KN=8256N 计算风荷载弯矩MW = 0.12 qwkhw2=0.120.095622KN.M=0.0459KN.M 确
11、定稳定系数 回转半径 i=D/4=0.08/4=0.02 查建筑施工脚手架实用手册第 173 页表 2-6长细比=0/i=2/0.02=100稳定系数=2800/2= 2800/1002=0.28 查建筑施工脚手架实用手册第 477 页表 5-26 验算稳定 0.9（N/A+Mw/W）fct/rt，因为：左边=0.9（N/A+Mw/W） =0.9（8256/（0.285024）+45900/50240）N/mm2=0.9（5.87+0.914）N/mm2=6.105N/mm2右边= fct/rt，=10 N/mm2/1.17=8.54 N/mm2综上所述，该木制防护架稳定性符合要求。 8 安全
12、注意事项 施工人员开始操作前，必须进行技术安全交底，明确施工方法及措施，并对施工环境及所需防护用具做全面、认真的检查，必须消除隐患。 防护架施工前必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。施工人员必须持证上岗，凡有高血压、心脏病、晕高症等不适合高处工作的人员，不得从事高层架子作业；非架子工不许从事架子作业。 架子工在高处（距地 2m 以上）作业时，必须佩带安全带，安全带应高挂低用。所用的工具应放在工具袋内，钎子、棍扳子应用 2m 钎子绳栓在身上。 操作时架子工应戴好安全帽，穿防滑鞋。 严格按照安全技术操作规程进行架子的搭设工作，架设
13、材料应随用随上，每次收工前，架上的材料应使用完毕，不要存留在作业面上。已搭设的架子应形成稳定的结构，不稳定的应进行临时加固。 架子工作业时，应精神集中，禁止打闹，不得酒后操作。 气候恶劣时（五级以上大风、高温天气）应停止高空作业。在大风、大雨等恶劣天气过后，施工人员要全面检查防护架的稳定情况，保证安全使用。 任何人不得任意拆改防护架的基本构件，以免影响架体的稳定，因作业需要不得不拆除某些杆件时，应征得施工负责人的同意，并采取可靠的弥补加固措施。 架子拆除时应以“后搭的先拆，先搭的后拆”为原则由上而下按层按部的拆除，平稳落地，不准随意扔下。拆下的杉槁运到指定地点，码放整齐，交物资部门验收保管。 拆除防护架时，应有专人看护，禁止非操作人员进入危险区，并在危险区外搭设围栏，禁止人员入内。 施工进度至地上三层后，要高度注意高空坠物，防护架继续上搭，顶部满铺 5cm 厚脚手板。
