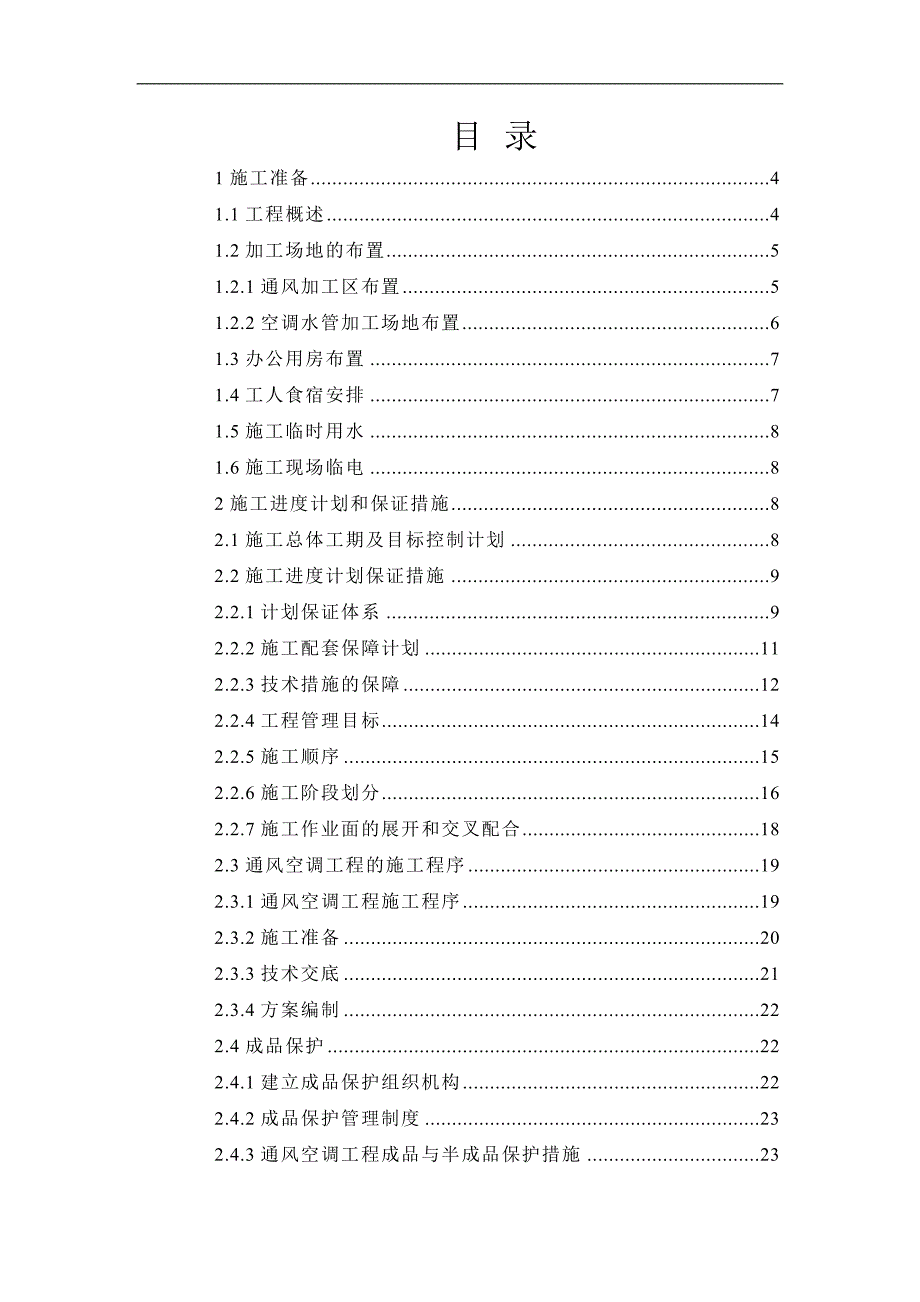

1、目 录1施工准备41.1工程概述41.2加工场地的布置51.2.1通风加工区布置51.2.2空调水管加工场地布置61.3办公用房布置71.4工人食宿安排71.5施工临时用水81.6施工现场临电82施工进度计划和保证措施82.1施工总体工期及目标控制计划82.2施工进度计划保证措施92.2.1计划保证体系92.2.2施工配套保障计划112.2.3技术措施的保障122.2.4工程管理目标142.2.5施工顺序152.2.6施工阶段划分162.2.7施工作业面的展开和交叉配合182.3通风空调工程的施工程序192.3.1通风空调工程施工程序192.3.2施工准备202.3.3技术交底212.3.4方
2、案编制222.4成品保护222.4.1建立成品保护组织机构222.4.2成品保护管理制度232.4.3通风空调工程成品与半成品保护措施233通风空调工程施工253.1通风工程施工253.1.1风管、风口的制作安装253.1.1.1镀锌钢板风管的制作安装253.1.1.2风管法兰制作283.1.1.3风管支吊架的制作安装283.1.1.4风管的组装293.1.1.5风管的漏光试验303.1.1.6风阀的安装303.1.1.7风口的安装313.1.1.8风管的保温323.1.2消声器安装323.1.2.1在施工现场的安装原则323.1.2.2消声器的拼装333.1.2.3安装质量检查333.1.3
3、风机安装343.1.3.1风机安装的基本要求343.1.3.2吊装式轴流排风机、混流风机的安装353.1.3.3TVF可逆转耐高温轴流风机363.1.4调节阀及风阀安装363.1.5保温材料施工363.2空调工程施工方案373.2.1空调供回水施工流程图383.2.2空调供回水系统管道安装383.2.3阀门及法兰安装403.2.4波纹补偿器安装413.2.5冷冻、冷却水泵安装423.2.6空调机组安装423.2.7冷水机组与空调器安装423.2.7.1一般要求423.2.7.2施工要点433.2.8管道与机组、设备连接安装443.2.9凝结水管道安装与检验443.2.10管道试压与冲洗453.
4、2.11系统的循环冲洗453.2.12管道保温453.3电暖气464通风空调工程的调试474.1单机调试474.2系统调试475工程成本控制与分析475.1成本组成485.2 分析重点485.3 分析方法496劳动力、材料设备、施工机械投入计划506.1人员配置506.2材料供应计划516.3主要施工工机具的准备527冬雨季施工措施557.1季节性施工范围557.2高温季节施工557.3冬季施工567.4雨季施工588施工注意事项609编制依据61通风空调工程施工方案1施工准备1.1工程概述通风空调工程范围为第一个站、第二个站、第三个站及其相邻区间通风空调安装工程。由相应的通风空调设备及其管路
5、、附件组成。某某市地铁某条线通风空调系统主要组成如下。 1、区间隧道通风兼防排烟系统简称区间隧道通风系统 区间隧道通风系统包括区间隧道（包括存车线、出入段线、联络线等配线）的活塞通风、机械通风（兼排烟）等。 2、车站屏蔽门外轨道区域排热系统兼排烟系统（简称车站轨道区域排热系统） 车站轨道区域排热系统包括轨顶排热（兼排烟）和站台下排热。 3、车站公共区空调通风兼排烟系统简称大系统 车站站厅和站台公共区、出入口通道的空调通风及消防排烟。 4、车站设备管理用房空调通风兼排烟系统简称小系统 ； 车站范围内，除隧道通风系统和大系统服务范围以外的所有环境皆为车站的设备管理用房区域。小系统应满足该区域环境内
6、不同房间的空调通风要求，并同时兼有排烟功能。 5、车站制冷空调水系统简称水系统 该系统为轨道交通环境空调提供冷源，其供冷对象为车站大系统及小系统。为保证本工程施工质量达到招标文件规定的要求，施工前安装人员将认真熟悉施工图纸和有关规范、标准，按经审批的施工组织设计及设备安装说明组织施工。施工按已经过业主批准的施工图进行，对图纸的变更要预先经业主批准。通风空调安装施工详图参见国家标准图集和施工图册。隐蔽工程在施工前应先做好隐蔽工程记录单，并经现场监理或业主审核认可后才能隐蔽。系统工程所使用的主要材料、成品、半成品和设备的进场，必须由监理工程师验收并认可；需送检的必须由监理工程师见证送检，取得有关专
7、业部门的检验合格证后方可投入工程使用，并应形成相应的质量记录。施工中发现设备、材料质量与图纸不符合不得用于安装；各种支架、金属构件将按要求作防腐处理。系统中的金属风管、水管、钢结构及钢连接件均应按设计要求采取防触电保护的等电位连接和防止杂散电流腐蚀的措施。所有与设备连接的软接头，包括耐高温非金属复合带软接头、帆布软接头、橡胶软接头、与设备连接的伸缩器等，两侧均应就近采用固定支、吊、托架紧固，防止产生位移。1.2加工场地的布置1.2.1通风加工区布置由于现场施工条件的限制，现场拼装加工场地占地面积约需200平方米，初步考虑将风管加工组装场地分别设在第一个站，第二个站，第三个站的站厅层内，具体位置
8、需进场后视现场条件确定，选择位置靠近运输通道的附近位置，方便进场材料的运输。现场做好临时围档，作为通风管道加工现场。加工现场内放置设备主要有：电焊机、折边机、剪板机和加工平台等。场内设备布置见下图：以第二个站为例场内布置图1.2.2空调水管加工场地布置本工程空调水系统中管道可以批量制作，在各站站厅层靠近运输通道的附近位置选择空调水管加工场地，方便进场材料的运输。，内部进行适当分割，作为水管预制车间，主要进行设备支管的预制和管道支吊架、抱箍、卡子等附件的加工制作。场地占地约需150平方米，主要放置设备有：套丝机、电焊机、台钻、压力台、砂轮切割机等。水管预制场地也可与风管加工车间布置在一起，统一围
9、档。便于管理。场地布置如下图所示：以第二个站为例1.3办公用房布置管理人员办公由某标段项目部统一安排，各车站劳务施工队伍的办公场所自行解决。1.4工人食宿安排对于劳务施工人员的食堂，不做安排，由劳务施工队伍自行负责。对于住宿，第二个站劳务施工人员由项目部统一安排，住在项目部的临建宿舍里。第三个站在附近城中村租住房屋。对于第一个站劳务施工人员由于地方偏僻，在施工现场自行搭建临时住房，解决食宿问题。劳务住宿，要认真落实政府部门有关规定，加强宿舍、环境卫生、环境保护方面的教育与管理，达到如下要求：、宿舍人均占有面积尽量不小于2.5室内高度不应低于2.5米，安全通道的宽度不小于0.65米，应有距地面不
10、小于0.3米的床铺。、夏季宿舍应有开启窗户和纱窗，有良好的通风条件并有防蚊虫设施。冬季室内应有取暖设备，保持室内正常温度并有防止煤气中毒及触电的设施和防火要求。、生活区内，应设置洗嗽设施和符合标准的厕所，并要保持洗嗽间（池）、厕所的清洁，保证上下水畅通，无异味。、宿舍应安排专人或轮流值班人员管理，建立制度，定期检查，奖罚严明。、宿舍应设置包箱架统一存放包箱。床铺安排合理有序，安装牢固，有利人员出行，保证住宿人员安全。、每个队的被罩、床单的颜色要统一，被子折叠整齐，铺面平整清洁。鞋子整齐摆放在各自的铺位下，距铺位外沿20cm以内。安全帽、毛巾、饭碗、水杯要统一布置，摆放整齐。、严禁乱拉电线、乱接
11、电灯和其他电器用品等。、严禁把易燃易爆及危害身体健康的物品及生产材料存放在宿舍内。、严禁在宿舍内酗酒、聚众赌博和私自将非本单位人员留宿。劳务队伍必须要认真执行某某市环保方面的有关规定，保证不在此方面出现问题。1.5施工临时用水根据本工程空调水工程的特点及施工进度，其临时用（排）水主要包括：有压管道严密性试验用（排）水，无压管道灌水试验用（排）水，空调水管道冲洗用（排）水和空调系统调试用（排）水。各种用水已由专业的施工队伍架设好了水管路提供临时用水接驳点。1.6施工现场临电临电主要设施已由专业施工队伍敷设，各站劳务施工人员进场后将严格按照临电规范使用末端临电设备和敷设线路。2施工进度计划和保证措
12、施2.1施工总体工期及目标控制计划1.工期结合某某市地铁某条线某标合同，及地铁公司2009年11月24日召开的生产会议形成的相关文件，制定某某市地铁某条线某标通风空调工程的施工计划工期安排。第一个站2010年10月18日前完成调试，第二个站8 月30日前完成调试，第三个站2010年9月30日前完成调试。2.阶段目标控制计划为确保总目标的实现，制定各阶段工期目标，并按分部工程和分项工程进行划分，制定各阶段工期目标。各阶段目标确保总体进度，根据总体进度计划各分部工程穿插配合，不同阶段制定相应的工期目标。并确保目标实现。为了确保工期目标的实现，我们对施工过程设置主要进度控制点，依此在施工中进行阶段检
13、查和控制。第一控制点：2009年9月1日项目部人员进场，项目临建，熟悉图纸，深化设计；第二控制点： 2010年2月1日第三个站供电区设备用房交付；第三控制点：2010年3月25日第一个站供电区设备用房交付；第四控制点：2010年4月15日第二个站供电区设备用房交付；第五控制点：2010年5月31日通信机械用房交付；第六控制点：2010年6月10日第三个站信号机械室交付；2010年7月10日第一个站，第二个站信号机械室交付。2.2施工进度计划保证措施2.2.1计划保证体系建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面、保证工程进度的关键环节。空调安装工程作为总体工程的一部分，应服从
14、总体进度计划安排。保证主导工序的施工进度。选择合理的穿插时机，根据总体进度计划进行统一组织、安排和协调，使整个工程形成一个和谐高效的有机整体。本工程采用如下控制体系：计划编制形式为实现各个目标，编制网络图计划和进行进度控制，计划控制采取四级进度计划进行工程进度的安排和控制，除每周与工程相关各方的工程例会外，每日召开日计划检查和计划安排碰头会，以解决当日计划落实过程中存在的矛盾问题并且安排第二日的计划和所调整的计划，以保证周计划的完成，通过周计划的完成保证月计划的完成，通过月计划的控制保证整体进度计划的实现。一级总体控制计划根据业主要求的技术主管期编制通风空调专业总控计划，提供给业主方、监理及总
