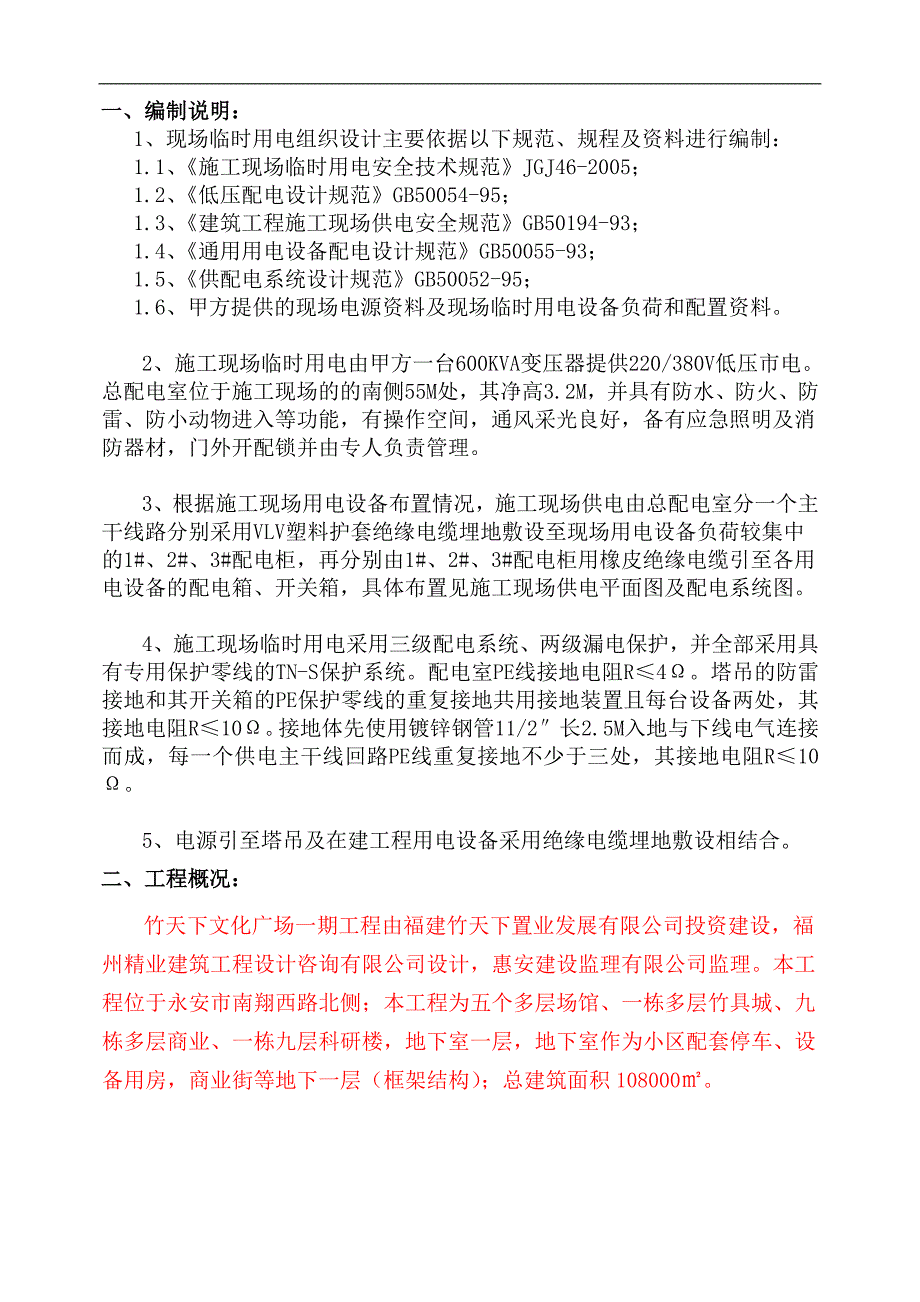

1、 竹天下文化广场（一期）工程临时施工用电方案 一、编制说明： 1、现场临时用电组织设计主要依据以下规范、规程及资料进行编制： 1.1、施工现场临时用电安全技术规范JGJ46-2005； 1.2、低压配电设计规范GB50054-95； 1.3、建筑工程施工现场供电安全规范GB50194-93； 1.4、通用用电设备配电设计规范GB50055-93； 1.5、供配电系统设计规范GB50052-95； 1.6、甲方提供的现场电源资料及现场临时用电设备负荷和配置资料。2、 施工现场临时用电由甲方一台600KVA变压器提供220/380V低压市电。总配电室位于施工现场的的南侧55M处，其净高3.2M，并
2、具有防水、防火、防雷、防小动物进入等功能，有操作空间，通风采光良好，备有应急照明及消防器材，门外开配锁并由专人负责管理。3、 根据施工现场用电设备布置情况，施工现场供电由总配电室分一个主干线路分别采用VLV塑料护套绝缘电缆埋地敷设至现场用电设备负荷较集中的1#、2#、3#配电柜，再分别由1#、2#、3#配电柜用橡皮绝缘电缆引至各用电设备的配电箱、开关箱，具体布置见施工现场供电平面图及配电系统图。4、 施工现场临时用电采用三级配电系统、两级漏电保护，并全部采用具 有专用保护零线的TN-S保护系统。配电室PE线接地电阻R4。塔吊的防雷接地和其开关箱的PE保护零线的重复接地共用接地装置且每台设备两处
3、，其接地电阻R10。接地体先使用镀锌钢管11/2长2.5M入地与下线电气连接而成，每一个供电主干线回路PE线重复接地不少于三处，其接地电阻R10。5、电源引至塔吊及在建工程用电设备采用绝缘电缆埋地敷设相结合。二、工程概况： 竹天下文化广场一期工程由福建竹天下置业发展有限公司投资建设，福州精业建筑工程设计咨询有限公司设计，惠安建设监理有限公司监理。本工程位于永安市南翔西路北侧；本工程为五个多层场馆、一栋多层竹具城、九栋多层商业、一栋九层科研楼，地下室一层，地下室作为小区配套停车、设备用房，商业街等地下一层（框架结构）；总建筑面积108000。三、 施工现场临时用电勘探记录： (1)本工程所在施工

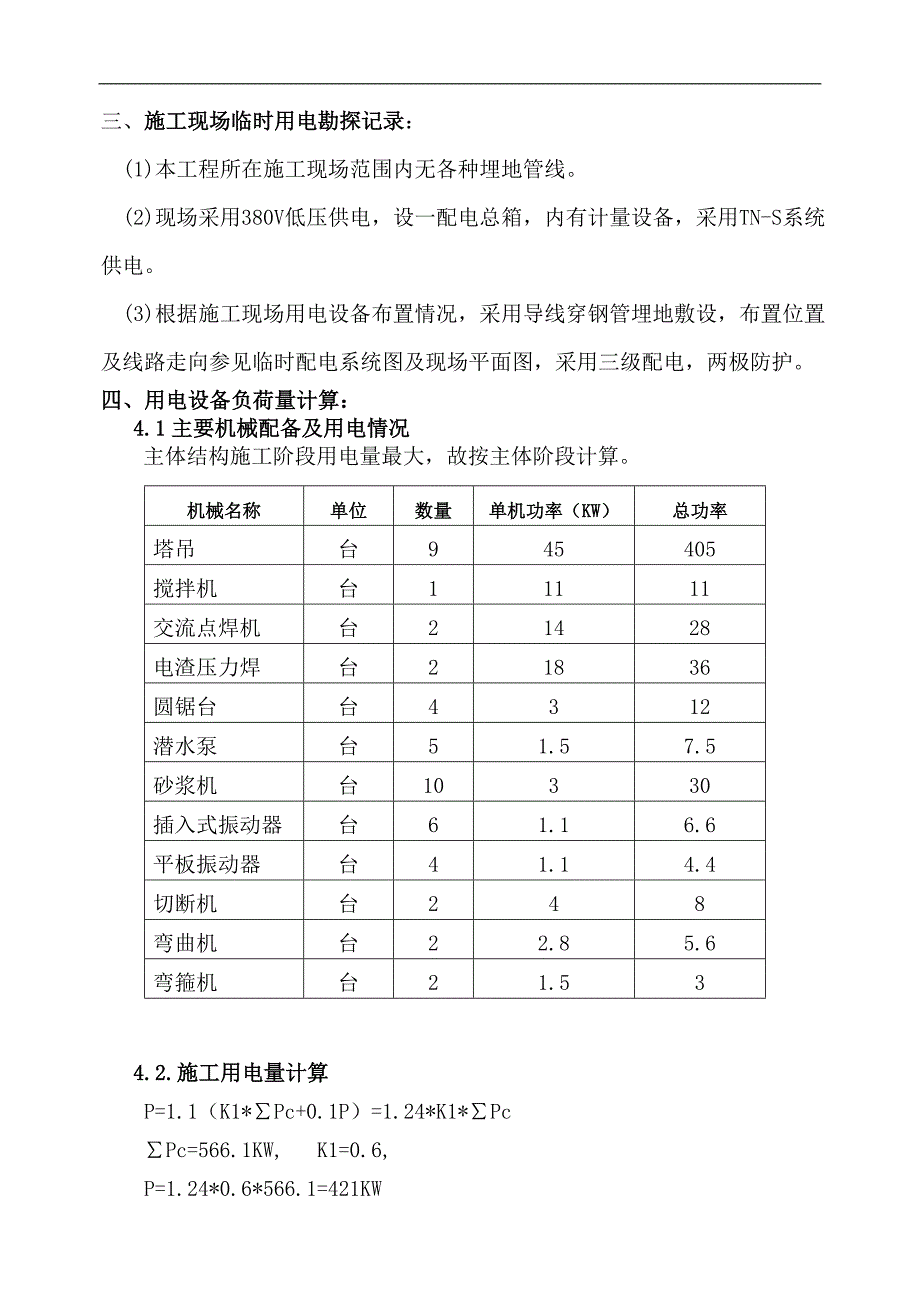

4、现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。四、用电设备负荷量计算：4.1主要机械配备及用电情况主体结构施工阶段用电量最大，故按主体阶段计算。机械名称单位数量单机功率（KW）总功率塔吊台945405搅拌机台11111交流点焊机台21428电渣压力焊台21836圆锯台台4312潜水泵台51.57.5砂浆机台10330插入式振动器台61.16.6平板振动器台41.14.4切断机台248弯曲机台22.
5、85.6弯箍机台21.5324.2.施工用电量计算 P=1.1（K1*Pc+0.1P）=1.24*K1*Pc Pc=566.1KW, K1=0.6, P=1.24*0.6*566.1=421KW 式中 P 计算用电量（KW），即供电设备总需要容量； Pc 全部施工动力用电设备总需要容量； K1 全部施工用电设备同时使用系数，总数10台以内时，K1=0.75； 1030台时，K1=0.7；30台以上时，K1=0.6； 1.1 用电不均匀系数。 照明用电按动力的10%考虑，4.3.变压器容量计算 Po=1.05P/cos Po=(1.05*421)/0.75=589.6KVA 式中 Po变压器容量
6、；（KVA） 1.05功率损失系数； Cos用电设备功率因数，一般建筑工地取0.75。Po=589.6KVA600KVA，现场电源容量600KVA，所以可以满足现场施工需要。4.4.工地临时供电负荷最大段导线截面计算书4.4.1用电量计算 供电负荷最大段施工动力用电设备额定用量：机械名称单位数量单机功率（KW）总功率塔吊台345135交流点焊机台11414电渣压力焊台11818圆锯台台236钢筋切断机台144钢筋弯曲机台12.82.8钢筋弯箍机台11.51.5钢筋调直机台199 经计算得P=190.3KW 4.4.2、配电导线截面计算: 1.按导线的允许电流选择： 三相四线制低压线路上的电流可
7、以按照下式计算： Il=1000P/(Ulcos) 式中 Il 线路工作电流值(A)； Ul 线路工作电压值(V),三相四线制低压时取380V。 经过计算得到 Il = 1000*190.3/(3800.75) = 386A。 对于 BLX型铝芯橡皮线的导线，其截面积取值为： BLX型铝芯橡皮线 185mm24.4.3、按导线的允许电压降校核：=M/(CS)=PL/(CS)=4.443%=7%式中 ：导线电压降（%），工地临时网路取7%； L：各段线路长度（m），按实际情况最长段取200m； S：导线截面； C：材料内部系数，三相四线铝线取46.3； M：各段线路负荷矩(kWm)，即PL乘积。
8、则导线截面为：S=190.3200/(46.3)=164.41mm24.4.4、按导线机械强度校核： 查表导线满足按机械强度所允许的最小截面 则最终确定二级配电箱引出导线为：185mm2 BLX型铝芯橡皮线五、绘制施工现场变、配电接线系统图： 1#配电柜 2#配电柜 N1 N2 N2 3#配电柜 总配电柜 配电室 8#塔吊开关箱 9# 塔吊开关箱 1#塔吊开关箱 泥水、木工机械等 1#配电柜 6#、7#塔吊开关箱 钢筋加工厂开关箱 2#塔吊开关箱 泥水、木工机械等 2#配电柜 4#、5#塔吊开关箱 钢筋加工厂开关箱 3#塔吊开关箱 泥水、木工机械等 3#配电柜 各配电柜接线图 DKDKDKL1
