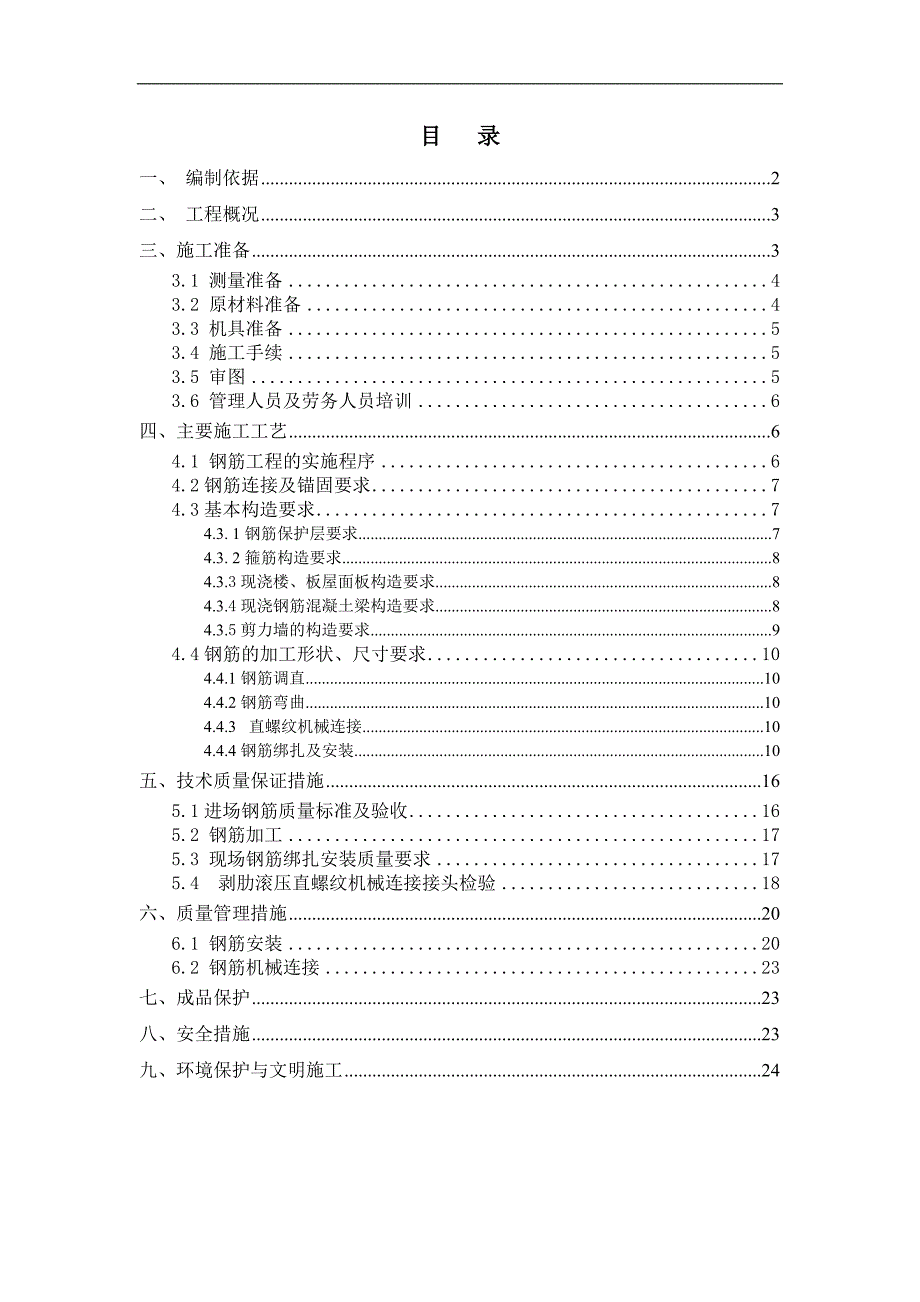

1、目 录一、编制依据2二、工程概况3三、施工准备33.1 测量准备43.2 原材料准备43.3 机具准备53.4 施工手续53.5 审图53.6 管理人员及劳务人员培训6四、主要施工工艺64.1 钢筋工程的实施程序64.2钢筋连接及锚固要求74.3基本构造要求74.3. 1钢筋保护层要求74.3. 2箍筋构造要求84.3.3现浇楼、板屋面板构造要求84.3.4现浇钢筋混凝土梁构造要求84.3.5剪力墙的构造要求94.4钢筋的加工形状、尺寸要求104.4.1钢筋调直104.4.2钢筋弯曲104.4.3 直螺纹机械连接104.4.4钢筋绑扎及安装10五、技术质量保证措施165.1进场钢筋质量标准及验
2、收165.2 钢筋加工175.3 现场钢筋绑扎安装质量要求175.4 剥肋滚压直螺纹机械连接接头检验18六、质量管理措施206.1 钢筋安装206.2 钢筋机械连接23七、成品保护23八、安全措施23九、环境保护与文明施工24一、 编制依据钢筋机械连接技术规程JGJ107-2010混凝土结构施工图平面整体标示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）11G101-1国标混凝土结构施工图平面整体标示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）11G101-3国标防空地下室结构设计（2007年合订本）07FG01-03钢筋混凝土结构抗震构造详图02YG002建筑物

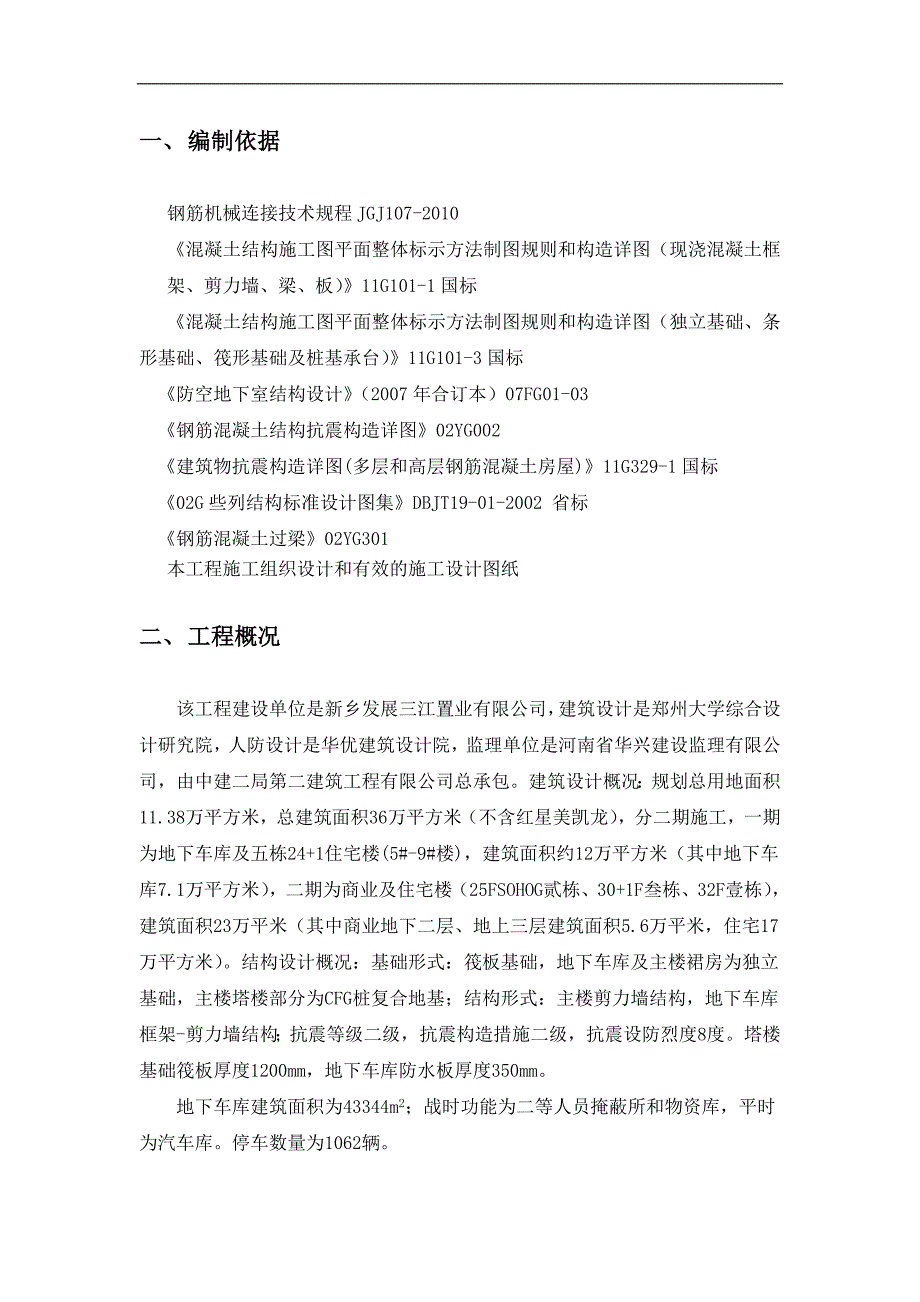

3、抗震构造详图(多层和高层钢筋混凝土房屋)11G329-1国标02G些列结构标准设计图集DBJT19-01-2002 省标钢筋混凝土过梁02YG301本工程施工组织设计和有效的施工设计图纸二、 工程概况该工程建设单位是新乡发展三江置业有限公司，建筑设计是郑州大学综合设计研究院，人防设计是华优建筑设计院，监理单位是河南省华兴建设监理有限公司，由中建二局第二建筑工程有限公司总承包。建筑设计概况：规划总用地面积11.38万平方米，总建筑面积36万平方米（不含红星美凯龙），分二期施工，一期为地下车库及五栋24+1住宅楼(5#-9#楼)，建筑面积约12万平方米（其中地下车库7.1万平方米），二期为商业及住

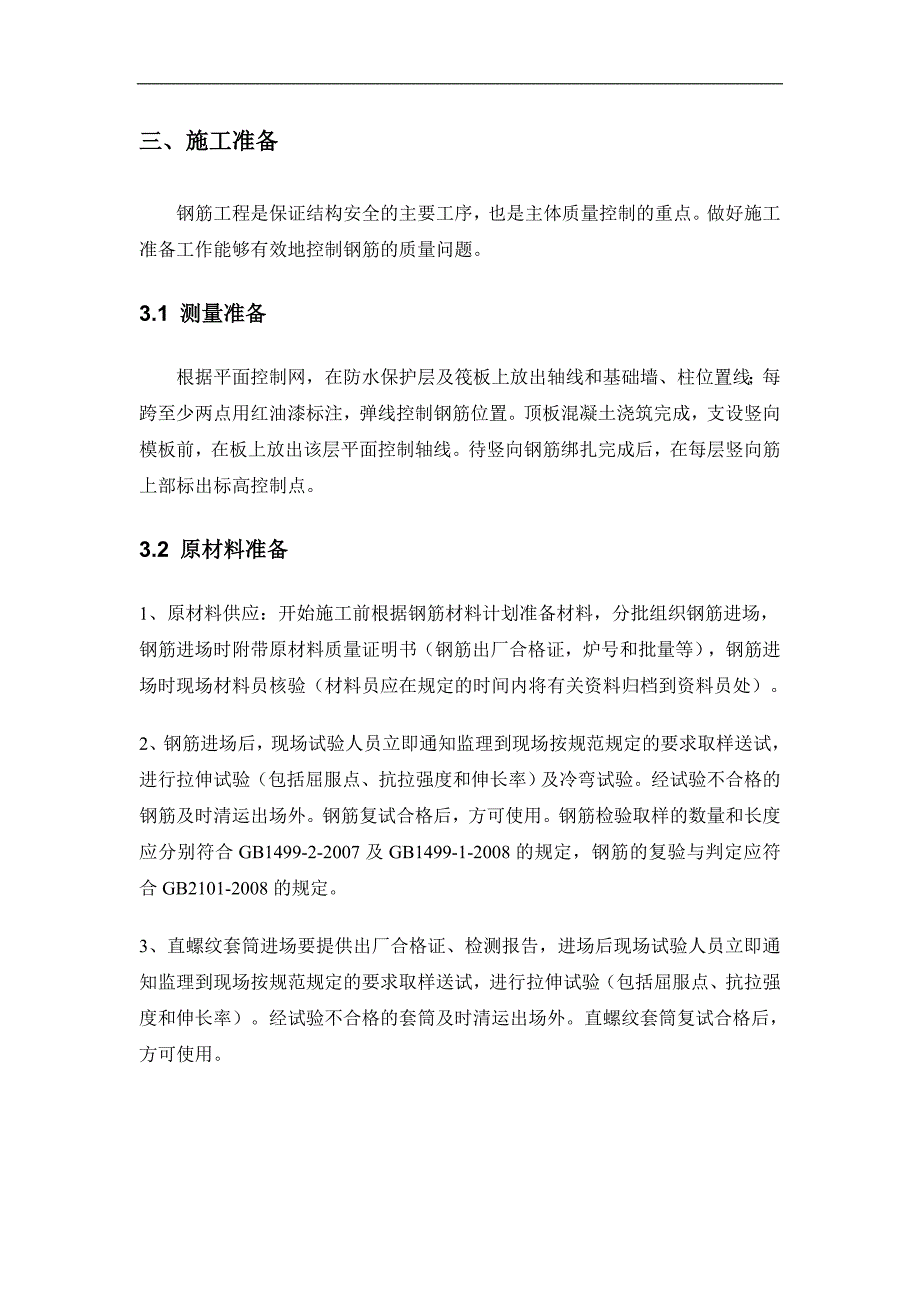

4、宅楼（25FSOHOG贰栋、30+1F叁栋、32F壹栋），建筑面积23万平米（其中商业地下二层、地上三层建筑面积5.6万平米，住宅17万平方米）。结构设计概况：基础形式：筏板基础，地下车库及主楼裙房为独立基础，主楼塔楼部分为CFG桩复合地基；结构形式：主楼剪力墙结构，地下车库框架-剪力墙结构；抗震等级二级，抗震构造措施二级，抗震设防烈度8度。塔楼基础筏板厚度1200mm，地下车库防水板厚度350mm。地下车库建筑面积为43344m2；战时功能为二等人员掩蔽所和物资库，平时为汽车库。停车数量为1062辆。三、施工准备钢筋工程是保证结构安全的主要工序，也是主体质量控制的重点。做好施工准备工作能够有
5、效地控制钢筋的质量问题。3.1 测量准备根据平面控制网，在防水保护层及筏板上放出轴线和基础墙、柱位置线；每跨至少两点用红油漆标注，弹线控制钢筋位置。顶板混凝土浇筑完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向筋上部标出标高控制点。3.2 原材料准备1、原材料供应：开始施工前根据钢筋材料计划准备材料，分批组织钢筋进场，钢筋进场时附带原材料质量证明书（钢筋出厂合格证，炉号和批量等），钢筋进场时现场材料员核验（材料员应在规定的时间内将有关资料归档到资料员处）。2、钢筋进场后，现场试验人员立即通知监理到现场按规范规定的要求取样送试，进行拉伸试验（包括屈服点、抗拉强度
6、和伸长率）及冷弯试验。经试验不合格的钢筋及时清运出场外。钢筋复试合格后，方可使用。钢筋检验取样的数量和长度应分别符合GB1499-2-2007及GB1499-1-2008的规定，钢筋的复验与判定应符合GB2101-2008的规定。3、直螺纹套筒进场要提供出厂合格证、检测报告，进场后现场试验人员立即通知监理到现场按规范规定的要求取样送试，进行拉伸试验（包括屈服点、抗拉强度和伸长率）。经试验不合格的套筒及时清运出场外。直螺纹套筒复试合格后，方可使用。4、钢筋堆放场地要平整，形成有组织排水，禁止浸泡钢筋。进场的钢筋严格分类堆放，直条钢筋放在一起，箍筋堆放在一起，钢筋底部要放置垫木且要防止压弯，钢筋原
7、材及成品钢筋须按规定做出挂牌等明确标记。5、在原材上不能进行涂刷作业。雨天施工，在钢筋上铺麻袋或彩条布，防止鞋上带泥污染钢筋。3.3 机具准备机修人员对钢筋成型车间的机具进行彻底的检修，保证机具能正常连续的运转。为保证钢筋加工和检测质量，加工车间应具备以下机具：1、限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。2、螺纹环规：用于检验钢筋丝头的专用量具。3、力矩扳手：力矩扳手精度为5%。4、辅助机具砂轮切割机：用于钢筋端面整平用于检验钢筋丝头的专用量具。5、钢筋焊接机具：电焊机、控制箱、焊接夹具、焊条、焊剂罐等。6、刚筋切断机：对钢筋进行切断加工。7、剥肋滚丝机：加工直螺纹钢筋。8
8、、卷扬机、钢筋调直机：用于钢筋的调直。9、钢筋自动弯曲机：用于加工钢筋成型。3.4 施工手续现场钢筋工人员必须佩戴上岗证，焊工必须有岗位资格证(有效)，参加钢筋机械接头加工人员必须进行技术培训，经考试合格后方可执证上岗。未经培训人员严禁操作设备。3.5 审图施工前认真查阅图纸(包括与建筑图对应情况)、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，以便顺利进行钢筋施工。3.6 管理人员及劳务人员培训项目部技术部按规定对施工工长进行方案、措施交底(包括书面、口头)；由工长对钢筋操作层进行方案、措施交底(包括书面和口头)，交底需要有交底记录。 四、主要施工工艺4.1 钢筋工程的实施程序钢
9、筋工程的实施程序见钢筋工程工艺流程图钢筋工程工艺流程图 钢筋进场不合格 钢筋复验 退货钢筋加工单的编制 钢筋加工成型不合格 半成品钢筋的检查、验收 重新加工至符合规范和设计要求 半成品钢筋的运输与交接 钢筋的绑扎 自检不合格的 钢筋绑扎完毕后自检 调整或重新绑扎至设计和规范要求 钢筋绑扎的质量验收 钢筋隐蔽记录及监理单位的验收 下一步施工工序 混凝土浇筑4.2钢筋连接及锚固要求1、钢筋直径大于等于16的HRB400钢筋均采用剥肋直螺纹机械连接，采用I级接头，直径小于16的采用绑扎搭接；2、墙、柱钢筋纵向接头位置应错开50%，高出基础底板接头需按图纸留置在接头连接区内，且接头位置错开尚应满足设计
10、图纸要求和标准图集11G101-1中的有关规定。钢筋的搭接及锚固长度按照11G101-1的要求进行下料和施工。4.3基本构造要求4.3. 1钢筋保护层要求本工程0.000以下及室内卫生间环境为二a类环境；0.000以上雨棚及屋面露天混凝土构件为二b类环境；0.000以上其它结构为一类环境。混凝土保护层的具体要求：地下室构件迎水面为50mm。其它纵向受力钢筋保护层厚度按照下表施工：4.3. 2箍筋构造要求箍筋、拉结筋：箍筋末端详11G101-1，剪力墙拉筋间距见剪力墙身表。4.3.3现浇楼、板屋面板构造要求双向板（或异型板）钢筋的放置，短向钢筋置于下层，长向钢筋在上，当钢筋长度不够时，楼板，梁及
11、屋面板，梁上部钢筋应在跨中搭接；梁，板下部钢筋应在支座处搭接；筏形基础梁板下部钢筋应在跨中搭接，上部钢筋应在支座处搭接。现浇板施工时应采取措施保证钢筋位置。跨度大于3.60米的板施工时应按0.3%起拱，并满足施工规范要求。除平面注明外，墙下未设梁处对应位置板底均设2C12钢筋，并应锚固在两侧梁内。板墙内钢筋如遇洞口当D300mm时钢筋绕过洞口，不许截断（D为洞口宽或洞口直径），当D300mm时：钢筋于洞口边可截断并弯曲锚固，在洞边另增设加强钢筋见下图：4.3.4现浇钢筋混凝土梁构造要求凡图中无特别注明者，次梁钢筋置于主梁钢筋之上；次梁遇次梁时短向次梁钢筋在下；梁与柱外齐时，柱筋在外；框架梁的纵
12、向钢筋不应与箍筋，拉筋及预埋件等焊接。当梁跨度大于4米时，梁的跨中应按0.2%起拱。梁侧纵向构造筋和拉筋要求按11G101-1施工，悬挑梁挑出长度大于或等于1.5m时设抗剪斜筋，其钢筋构造见下图：4.3.5剪力墙的构造要求剪力墙身水平筋、竖向钢筋构造见11G101-1及本工程剪力墙详图；剪力墙内应设置双向拉筋；剪力墙开洞时洞口补强钢筋构造见下图： 4.4钢筋的加工形状、尺寸要求4.4.1钢筋调直 对成捆进场的小直径钢筋调直采用钢筋调直机调直。4.4.2钢筋弯曲1、 钢筋弯钩或弯折：HPB300钢筋末端做180弯钩，其圆弧弯曲内直径不小于2.5d(d为钢筋直径)，平直部分长度不小于3d；HRB4
13、00钢筋做90或135弯折时，其弯曲内直径为4d；做90弯折时，弯曲内直径不小于5d 。2、 箍筋末端的弯钩：HPB300钢筋弯钩的弯曲直径受力钢筋直径或箍筋直径的2.5倍，弯钩平直长度为箍筋直径的10倍，弯钩角度45/135。4.4.3 直螺纹机械连接 施工工艺详见直螺纹机械连接作业指导书。4.4.4钢筋绑扎及安装1、基础钢筋的绑扎顺序为：绑扎底板下部钢筋焊接筏板支撑钢筋绑扎底板上部钢筋基础底板钢筋验收剪力墙、柱子插筋钢筋验收。图7筏板钢筋绑扎的重点：1） 基础构件主筋的摆放顺序，要严格按照设计单位出的大样图（分清主次）绑扎，特别注意设计同一标高的钢筋摆放。2） 钢筋绑扎要分部验收，上道工序
