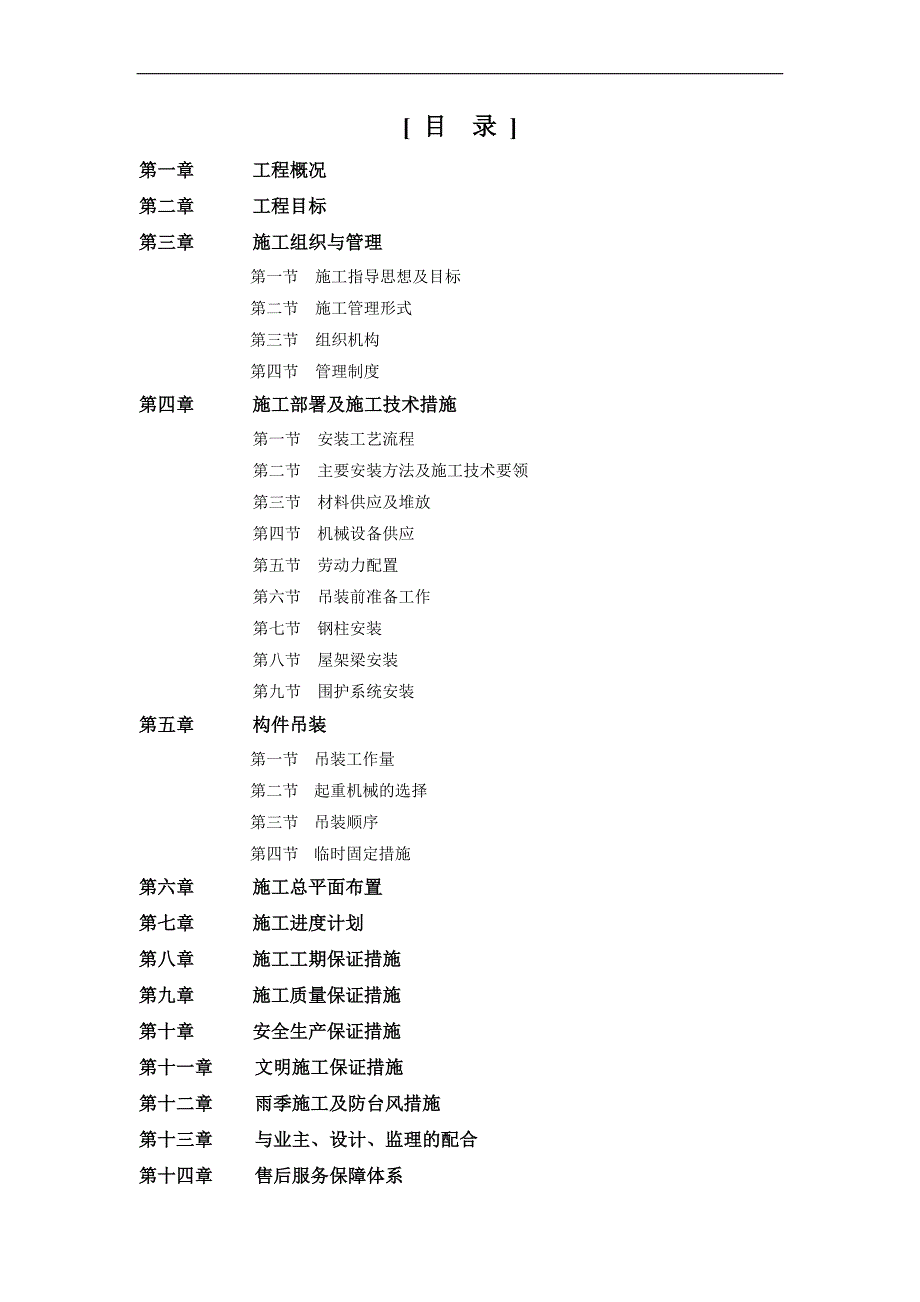

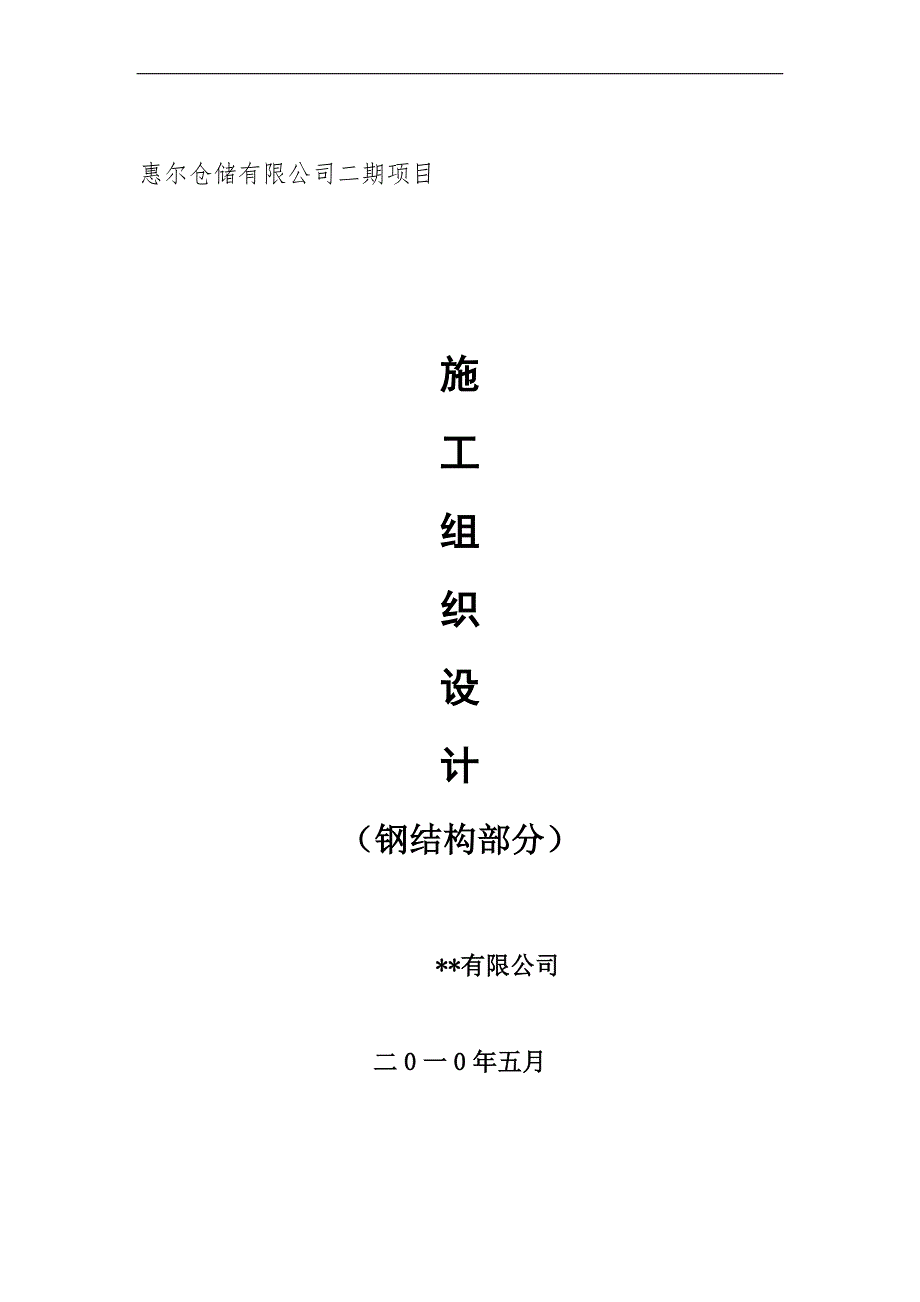

1、惠尔仓储有限公司二期项目施 工 组织设 计（钢结构部分） *有限公司二0一0年五月 目 录 第一章 工程概况第二章 工程目标第三章 施工组织与管理第一节 施工指导思想及目标第二节 施工管理形式第三节 组织机构 第四节 管理制度第四章 施工部署及施工技术措施第一节 安装工艺流程第二节 主要安装方法及施工技术要领第三节 材料供应及堆放第四节 机械设备供应第五节 劳动力配置第六节 吊装前准备工作第七节 钢柱安装第八节 屋架梁安装第九节 围护系统安装第五章 构件吊装第一节 吊装工作量第二节 起重机械的选择第三节 吊装顺序第四节 临时固定措施第六章 施工总平面布置第七章 施工进度计划第八章 施工工期保证

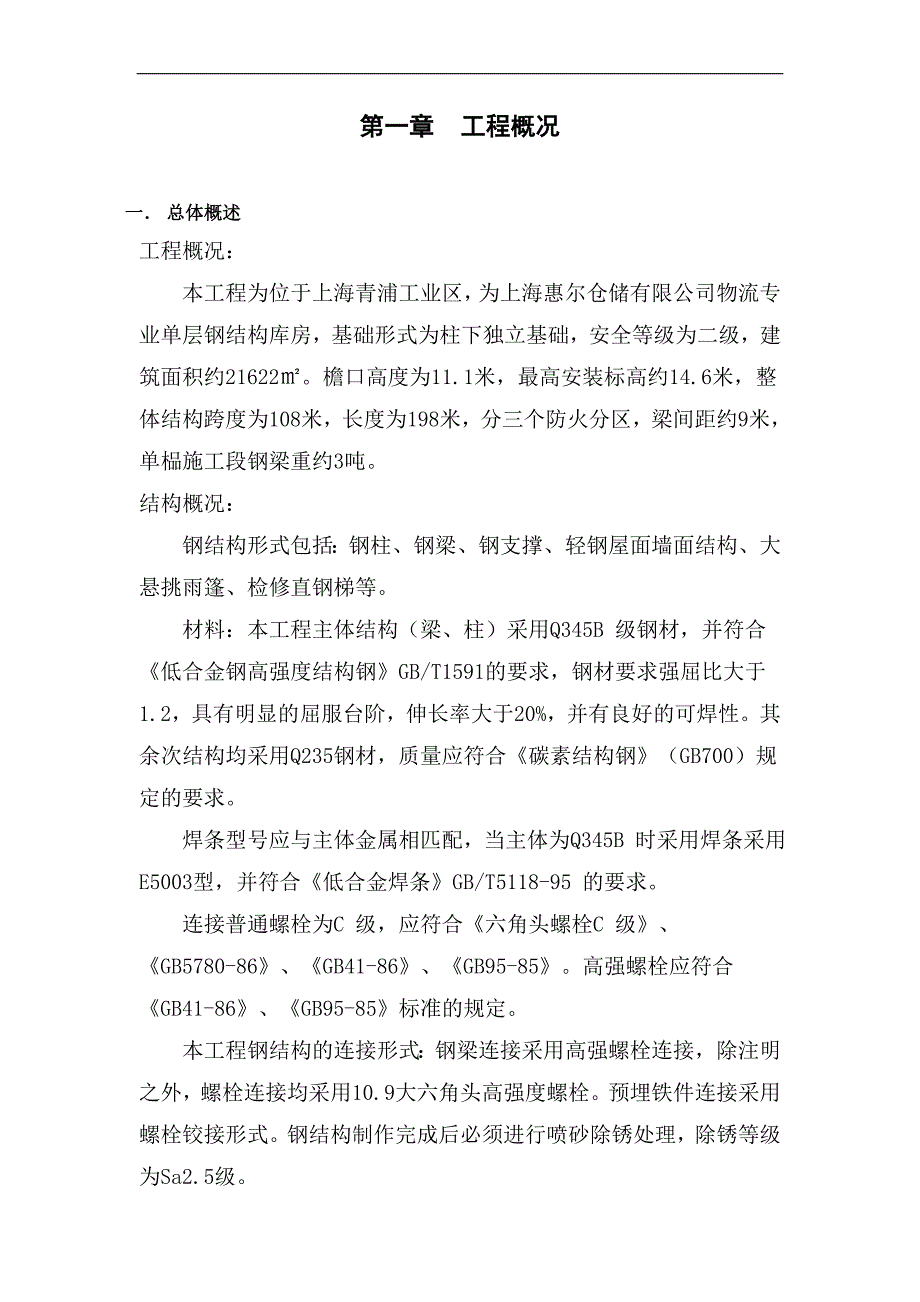

2、措施第九章 施工质量保证措施第十章 安全生产保证措施第十一章 文明施工保证措施第十二章 雨季施工及防台风措施第十三章 与业主、设计、监理的配合第十四章 售后服务保障体系第一章 工程概况一 总体概述工程概况：本工程为位于上海青浦工业区，为上海惠尔仓储有限公司物流专业单层钢结构库房，基础形式为柱下独立基础，安全等级为二级，建筑面积约21622。檐口高度为11.1米，最高安装标高约14.6米，整体结构跨度为108米，长度为198米，分三个防火分区，梁间距约9米，单榀施工段钢梁重约3吨。结构概况：钢结构形式包括：钢柱、钢梁、钢支撑、轻钢屋面墙面结构、大悬挑雨篷、检修直钢梯等。材料：本工程主体结构（梁、
3、柱）采用Q345B 级钢材，并符合低合金钢高强度结构钢GB/T1591的要求，钢材要求强屈比大于1.2，具有明显的屈服台阶，伸长率大于20%，并有良好的可焊性。其余次结构均采用Q235钢材，质量应符合碳素结构钢（GB700）规定的要求。焊条型号应与主体金属相匹配，当主体为Q345B 时采用焊条采用E5003型，并符合低合金焊条GB/T5118-95 的要求。连接普通螺栓为C 级，应符合六角头螺栓C 级、GB5780-86、GB41-86、GB95-85。高强螺栓应符合GB41-86、GB95-85标准的规定。本工程钢结构的连接形式：钢梁连接采用高强螺栓连接，除注明之外，螺栓连接均采用10.9大
4、六角头高强度螺栓。预埋铁件连接采用螺栓铰接形式。钢结构制作完成后必须进行喷砂除锈处理，除锈等级为Sa2.5级。屋面采用单层直立缝360双锁卷边自防水镀锌原色板同，肋高为65mm，屋面板在现场直接成型，纵向无需任何搭接杜绝漏水隐患。屋面保温采用50厚玻璃棉保温层面覆防潮贴面；本工程施工有以下特点：（一）工期紧：本工程钢结构整体制作完成，检验合格后出厂，到现场进行组装、现场检验。我们本着建设单位尽早使用的原则，钢结构部分自进场之日起必须在规定的工作日内完成，所以必须合理安排各工序之间相互交接，合理规定各工序之间交接时间，以保证工程完成。（二）结构安装跨度大、高度高，故在钢构件吊装过程中，必须加强安
5、全防范措施，以保证质量及人身安全。根据以上二个特点，我公司将在组织施工过程中，克服各种不利条件，以饱满的精神、拼搏求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程速度，以优良工程为目标，顺利完成上海惠尔仓储有限公司二期项目工程的建设任务。二、工程内容本项工程内容是指轻钢结构的安装，主要包括：轻钢结构、屋面系统、墙面系统围护及夹层板系统。（1） 钢结构由以下几部分构成：（a） 钢梁；（b） 钢柱；（c） 钢架与钢架之间的钢支撑；（d） 钢柱与钢柱之间的支撑。（2） 围护结构由以下构成：（a） 固定于钢架上的镀锌檩条系统；（b） 固定于屋面檩条上的屋面板采用HV470型双琐直立式卷边屋
6、面系统，带50厚屋面保温棉。（c） 固定于墙面檩条上的是HV820墙面板。备注：以上所有钢构件、压型钢板均在工厂预先打孔，保证安装精度、速度。三、 施工条件该工程场地有多家正在作业单位，钢结构工程部分与土建穿插施工，并采取相互交叉流水作业方式。甲方须保证施工现场做到三通一平，地基承载力达到设计要求，协助承建商与周围环境的协调。四、 施工标准： 达到优良参照国家钢结构建筑安装工程相关标准操作规程。1.钢结构工程施工质量验收规范GB50205-2001。第二章 工程目标第一节 质量管理目标我公司全面实行标准施工管理，充分发挥综合实力强，施工经验丰富的优势，调动一切积极因素，在施工劳动力组织、机械设
7、备选用、材料物资的供应、特殊工艺工程的施工、先进施工技术的运用以及资金管理等多方面的生产要素予以最佳组合，严格执行国家现行的有关施工验收规范和质量检验评定标准和公司质量体系程序文件、质量计划、作业指导书，服从业主和监理的指挥和管理。第二节 安全文明目标加强施工现场安全、文明生产管理，要树立良好的窗口形象，我公司将认真制定有关环保、市容、交通、安全及综合治理等一系列的标准化管理措施，搞好城市环境保护，搞好施工区域和周边环境卫生，维护和保证员工的身体健康；采取必要的施工措施，将对附近单位、交通环境的不利影响减少到最低限度；正确处理好附近单位及工程所在地区的主管部门之间的相互关系，认真遵守和执行国家
8、或地方颁发的建设工程上述管理规定和有关规定。本工程的安全管理目标：施工期间无重大伤亡事故发生。第三节 工期管理目标为确保本工程施工的顺利进行，我公司将合理安排进度计划，按照要求在确保工程质量、安全的前提下，精心组织立体交叉施工，确保各施工阶段节点目标如期完成。根据国家工期定额及本公司实力，并全面考虑施工方案、技术措施、进度计划和劳动力计划等因素，确保本工程工期。正式开工日期以甲方正式书面通知为准，竣工日期以工程质量监督部门竣工核验签证之日为准。为了达到上述工期目标，我公司在资金、劳动力及配套机械设备等方面的投入上将在整个公司内部进行合理调配，以保证工程如期完成。第三章 施工组织与管理第一节 施
9、工指导思想与目标1、 指导思想：公司将本工程列为重点工程项目，本着“质量第一用户至上，重信誉、守合同”的宗旨，严格执行项目管理，确保质量、进度、安全及文明施工。2、 目 标：工 期：合理利用公司现有的技术、设备、管理力量，确保工程按合同工期完工。质 量：严格按照钢结构工程施工质量验收规范和图纸进行施工，努力争创优质样板工程，以优良的产品，良好的信誉树立公司的整体形象。安全生产：确定完整的生产操作规程，杜绝重大伤亡事故，严格按国家安全评分标准，安全操作规程。文明施工：以标准化的文明施工现场及有关规定组织施工，以崭新的场容场貌赢得业主及社会的认同。第二节 施工管理形式根据本项目工程规模、特点、工期
10、要求，由公司决策层研究决定组建精明强干的项目经理部，在公司领导及相关职能部门指导、配合服务下，采用由项目经理部负责实施从工程项目开工到竣工交付使用全过程的施工管理体制，保证工程预定目标的实现。1. 建立工地领导班子及各工作小组。工作小组分技术管理、生产管理、质量管理、安全管理、材料设备管理以及后勤保障管理等职能机构，配备有丰富实践经验的技术人员和管理人员。2. 形成一个公司部门直接指导，施工现场项目经理亲自领导，工地管理人员具体组织实施的有机的管理网络。3. 整个施工过程做到目标明确、指挥统一、调度及时，所有技术和生产问题都能及时解决。4. 建立岗位责任制，做到有权有责，责权匹配。拟定质量保证
11、体系、安全生产保证体系，建立生产调度规章制度，并逐渐落实到各作业班组。第三节 组织机构 现场组织机构项目总监（杨洪山）项 目 主 管（吴斌辉）技术科赵帮标安全科张云峰质量科何百明压形板安装组何百军钢架吊装组张才云第四节 管理制度一、 安全管理1. 健全安全机构，项目经理是第一责任人，并由质量科、安全科、工程技术科组成安全产生小组，项目经理任组长。另设立消防安全委员会，对消防工作同样重视。2. 领导安全值班制度：项目主管、工程队长轮流值班，并有值班记录，每天如此，对重大安全隐患及时发出“安全指令”及时整改。3. 实行安全责任制：由项目经理任命安全主任。有权代表经理处理安全问题，并直接对项目经理负
12、责。每天“安全巡视”记录安全问题，发布安全整改通告书。主持安全会议，总结每月安全工作，计划下月安全生产要点，提出安全生产中的奖励与罚款。4. 严格执行国家及公司安全操作规范，并定期组织施工人员进行安全培训。5. 安全奖励：对无事故的施工队重奖，在确保安全生产上舍得投入。6. 从严管理，违章罚款，对违反安全规定的抓一个罚一个，毫不留情，罚款通知一旦签发，在工资中必须扣回。7. 由专人负责与气象台联系，及时作出大雨、大风、台风预报，以便采取相应的技术措施，防止发生安全事故。二、质量管理1. 成立以项目经理为首的质保体系，搞好工作质量，实现公司质量方针，“让业主的责任者心里踏实，让业主的使用者心里满
13、意。”2. 全面执行公司安装施工手册，严格根据钢结构工程施工质量验收规范及本施工组织设计的要求认真的组织施工。3. 以质量科为主抓好工程质量，在贯彻执行公司安装施工手册中，每走一步之前都进行动员和技术交底，让施工人员做到心中有底。4. 严格控制屋面标高、直线高、垂直高。各道工序经质检人员验收签字后方可进行下道工序。5. 每天由质量科“质量巡视”记录质量问题，发布质量整改通告书，主持质量会议，总结每日质量工作。跟踪进行质量自检工作，作好自检和实验记录。三、 计划管理1. 编制每周作业计划，让工程进度始终控制在计划范围内。2. 定时召开每周工程例会（由监理单位主持，于每周 举行），“工程巡视”由工
14、程技术人员与建设单位、监理单位有关人员一起巡视现场，巡视后根据工程实际进展情况，研究决定下一步具体作业安排。第四章 施工部署安装前期要求1. 安装进场前，施工场地应三通一平，无砂石土堆、坑洞积洼，建筑物边轴线外4米内的松土需压实，库房内允许50T载重汽车行走；安装作业范围内无影响施工的其它工种设施、堆场；安装电源应接到库房四处，电压为380伏，架空线应离地面6米，离墙4米，电源应设触电保护器。如有夹层的施工部位，安装用电源功率不小于160KW。2. 材料、机械进场前，业主单位要明确提出场内路线及进场时间安排，以免影响工厂正常生产及工程进度。施工现场场地一定要满足钢结构卸货及吊装，否则施工将不能
15、进行。届时根据施工现场勘察，能满足材料、机械进场的道路由业主协调安排。具体进场方案将根据工厂实际物流调度安排。3. 堆场位置原则以满足施工要求不影响其它工序施工及工厂正常生产，每一单位堆场平面尺寸为30*3米，距离厂房边轴线或沿临时道路路沿平行堆放；使用期限为该品种物料全部应用于所属结构完工止。4. 施工现场地基承载力应满足4台16-25吨（两组）汽车吊的正常施工。5. 施工现场入口宽度不小于12米；安装现场必须有畅通的道路，宽度不小于6米，砂石铺设，以通过50吨重的卡车，并且在车顶上或是其它地方的障碍物应撤除。6. 安装现场要有足够的安装操作空间。假若因为邻接的建筑物或其它障碍导致没有足够的安装空间，则业主单位需协调并调整出必要的空间
