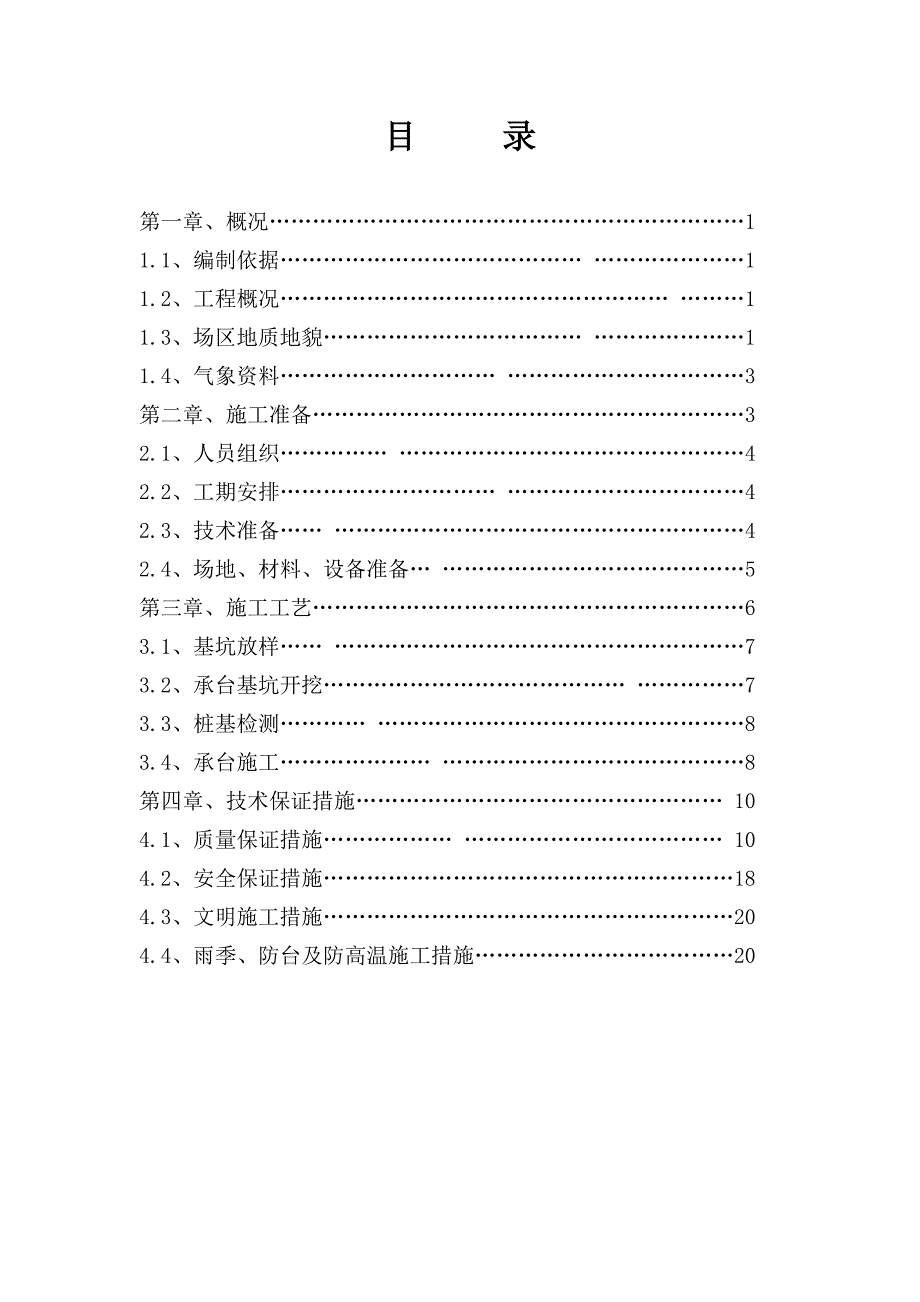

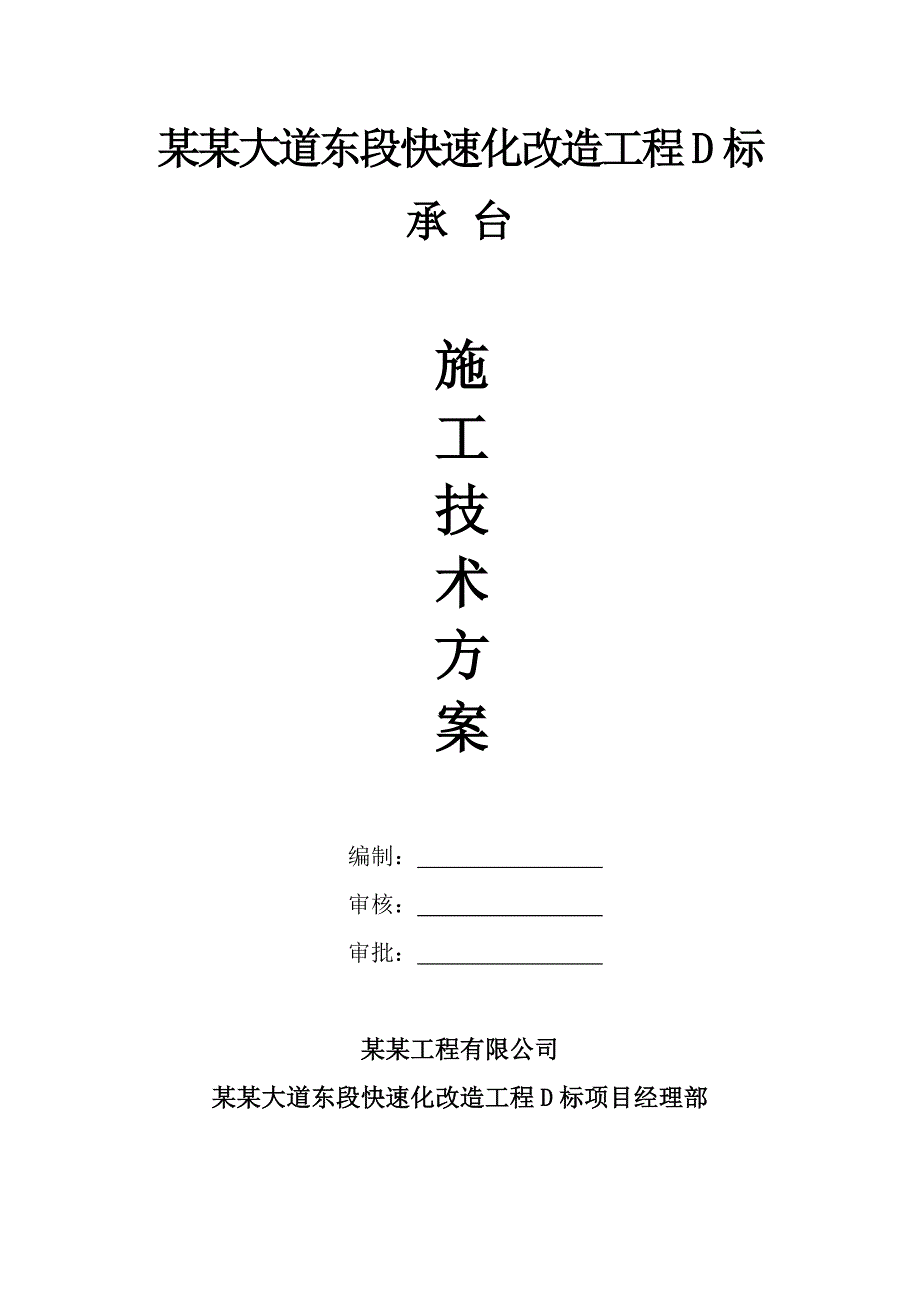

1、某某大道东段快速化改造工程D标承 台施工技术方案 编制： 审核： 审批： 某某工程有限公司某某大道东段快速化改造工程D标项目经理部目 录第一章、概况11.1、编制依据 11.2、工程概况 11.3、场区地质地貌 11.4、气象资料 3第二章、施工准备32.1、人员组织 42.2、工期安排 42.3、技术准备 42.4、场地、材料、设备准备 5第三章、施工工艺63.1、基坑放样 73.2、承台基坑开挖 73.3、桩基检测 83.4、承台施工 8第四章、技术保证措施 104.1、质量保证措施 104.2、安全保证措施184.3、文明施工措施204.4、雨季、防台及防高温施工措施20第一章 概 况1

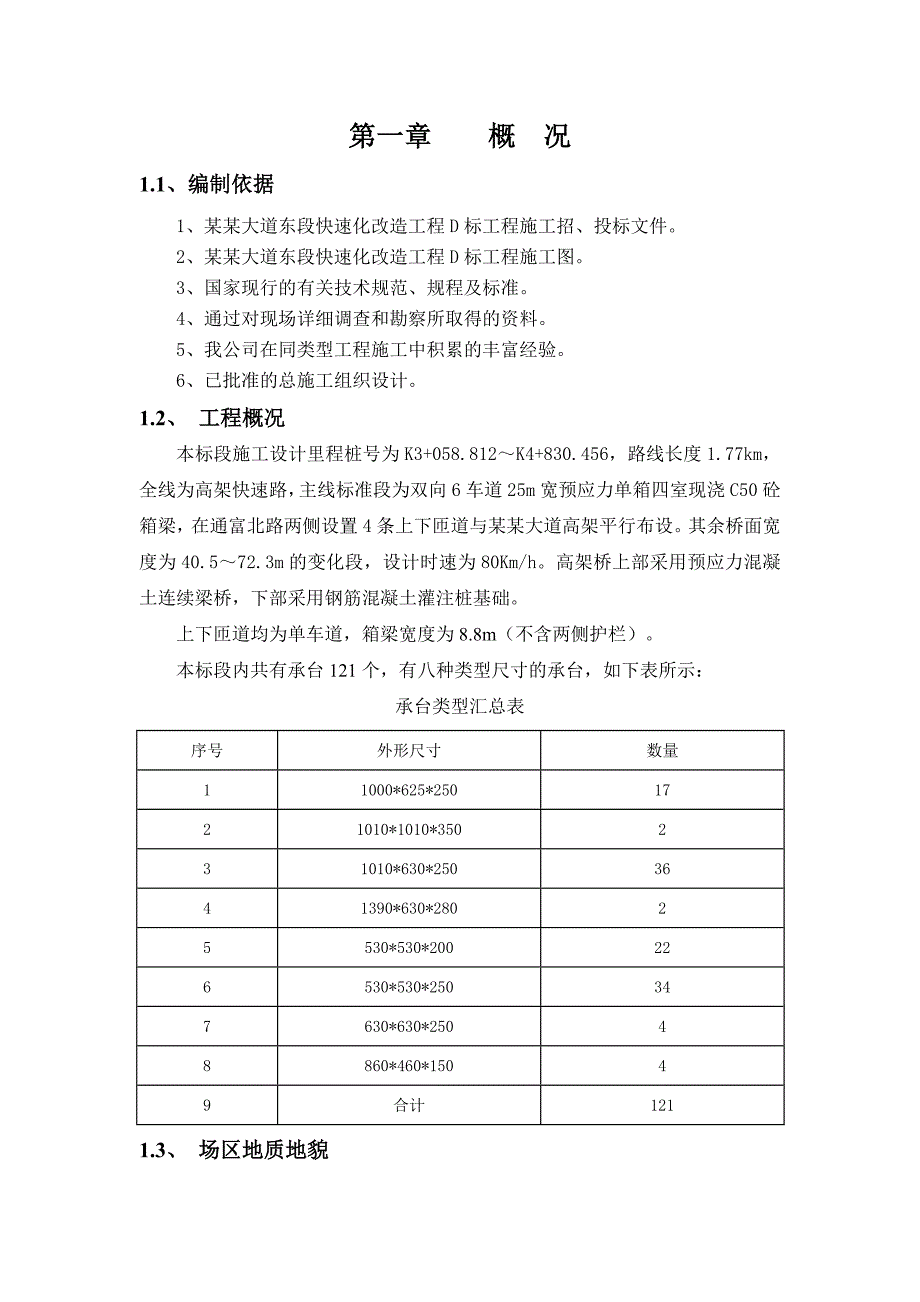

2、.1、编制依据1、某某大道东段快速化改造工程D标工程施工招、投标文件。2、某某大道东段快速化改造工程D标工程施工图。3、国家现行的有关技术规范、规程及标准。4、通过对现场详细调查和勘察所取得的资料。5、我公司在同类型工程施工中积累的丰富经验。6、已批准的总施工组织设计。1.2、 工程概况本标段施工设计里程桩号为K3+058.812K4+830.456，路线长度1.77km，全线为高架快速路，主线标准段为双向6车道25m宽预应力单箱四室现浇C50砼箱梁，在通富北路两侧设置4条上下匝道与某某大道高架平行布设。其余桥面宽度为40.572.3m的变化段，设计时速为80Km/h。高架桥上部采用预应力混凝
3、土连续梁桥，下部采用钢筋混凝土灌注桩基础。上下匝道均为单车道，箱梁宽度为8.8m（不含两侧护栏）。本标段内共有承台121个，有八种类型尺寸的承台，如下表所示：承台类型汇总表序号外形尺寸数量11000*625*2501721010*1010*350231010*630*2503641390*630*28025530*530*200226530*530*250347630*630*25048860*460*15049合计1211.3、 场区地质地貌在勘探深度范围内可分为12个主要层次，除表层填土、淤泥外，属长江第四纪冲击沉积层，层为海陆交互沉积层，自上而下土层分布及工程地质特性描述如下：-1 杂填
4、土，杂色，主要分布于已建道路及中间绿化带隔离带内，上部有碎砖、石块、混凝土块等建筑物分布，不均匀。路面及三合土约50cm100cm。河塘区域有淤泥分布，黑色，见腐植质、垃圾等杂质。-2 素填土，黄褐色，以粉土、粉质粘土为主要成分，含少量植物根茎，松散稍密，不均匀。 粉土夹粉质粘土，黄褐渐转灰色，稍密，很湿。见铁锰质斑痕，层理清晰。粉土，摇振反应中等，光泽反应无，干强度一般，韧性低；粉质粘土，摇振反应无，稍有光泽干强度中等，韧性中等。层底标高-1.62m2.49m，层厚0.55.0m。 粉土夹粉砂，灰色，稍密，饱和。粉土，摇振反应中等，光泽反应无，干强度低，韧性低；粉砂，颗粒呈圆形，级配尚均匀，
5、含少量粘粒，见云母碎片。局部夹薄层粉质粘土。层底标高-9.550.47m，层厚1.010.0m。 粉砂夹粉土，灰色，稍密中密，饱和。粉砂颗粒呈圆形，级配尚均匀，含少量粘粒，见云母碎片；粉土，摇振反应中等，光泽反应无，干强度低，韧性低。局部夹薄层粉质粘土。层底标高-20.63-6.95m，层厚3.0015.00m。 粉土夹粉砂，灰色，稍密，饱和。粉土，摇振反应中等，光泽反应无，干强度低，韧性低；粉砂，颗粒呈圆形，级配尚均匀，含少量粘粒，见云母碎片。层底标高-27.40-15.47m，层厚3.5016.50m。 粉砂夹粉土，灰色，稍密中密，饱和。粉砂，颗粒呈圆形，级配尚均匀，含少量粘粒，见云母碎片
6、；粉土，稍密，饱和。见薄层粉质粘土。层底标高-31.85-26.52m，层厚2.2014.00m。 粉质粘土，灰色，软塑，局部夹粉土薄层，摇振反应无，稍有光泽，干强度中等，韧性中等。层底标高-50.08-36.98m，层厚8.5018.90m。 粉砂与粉质粘土互层，灰色。粉砂，稍密中密，饱和，颗粒呈圆形，级配尚均匀，见云母碎片；粉质粘土，软塑，摇振反应无，稍有光泽，干强度中等，韧性中等。局部夹粉土薄层。层底标高-50.61-40.70m，层厚0.511.50m。 粉砂夹粉土，青灰色，中密密实，饱和。粉砂，颗粒呈圆形，级配尚均匀，含少量粘粒，见云母碎片；粉土，摇振反应中等，光泽反应无，干强度低，
7、韧性低。层底标高-59.22-47.70m，层厚1.9012.50m。-T粉砂夹粉质粘土，灰色，稍密中密，饱和。粉砂颗粒呈圆形，级配尚均匀，见云母碎片；粉质粘土，软塑，摇振反应无，稍有光泽，干强度中等，韧性中等。局部夹粉土薄层。层底标高-58.75-43.66m，层厚0.909.60m。 粉砂夹细砂，青灰色，饱和，中密密实，含云母碎片。偶见25mm圆形石英质砂砾。矿物成分以石英、长石、云母为主。粉砂，颗粒呈圆形，级配尚均匀。偶夹粉质粘土薄层。层底标高-66.84-58.84m，层厚1.0015.50m。-T粉砂与粉质粘土互层，灰色。粉砂，稍密中密，饱和，颗粒呈圆形，级配尚均匀，见云母碎片；粉质
8、粘土，软塑，摇振反应无，稍有光泽，干强度中等，韧性中等。局部夹粉土薄层。层底标高-65.88-54.82m，层厚0.510.00m。 细砂夹中砂，青灰浅灰色，密实，饱和，含云母碎片，夹贝壳碎片。局部含粒径10mm20mm次圆状石英质砂砾。矿物成分以石英、长石、云母为主。粉砂，颗粒级配良好。层底标高-81.18-78.04m，层厚15.0017.00m。 粉砂夹细砂，青灰色，饱和，中密密实，含云母碎片。局部含粒径10mm20mm次圆状石英质砂砾，夹粉土、粉质粘土薄层。矿物成分以石英、长石、云母为主。未钻穿，层厚15.00m。1.4 气象资料南通市临江近海，纬度适中，属北亚热带季风湿润气候区，四季
9、分明，光照充足，雨量充沛。年平均气温约15.1C，年平均降水量1083.7mm，降水量在时间上分配不均，汛期6-9月占年降水总量的60%左右，年平均无霜期222天。第二章 施工准备2.1、 人员组织承台施工人员安排如下钢筋工：60人；（模板）木工：30人；浇筑工：20人 ；普工：15人；破桩工：12人。具体劳动力安排根据现场施工情况进行调整。管理人员配置如下：项目负责人敖成标 技术负责人蓝斌施工现场负责人刘忠伟安全主管温跃恒 质检员唐大勇试验员白平测量员徐小继、冒昀程施工员刘毅2.2、 工期安排根据招标文件和总体进度计划安排，结合业主对主线工期要求和现场实际情况，承台施工计划安排在2013年4
10、月2日6月30日期间进行，总工期为59天。2.3、 技术准备2.3.1、技术文件：项目总工将组织项目部工程技术人员，进一步熟悉阅读施工图纸和设计文件，了解掌握设计意图，并对施工现场再作进一步的实地察看，然后按部位、工序编制详细的施工技术方案，并上报监理工程师审核批准。2.3.2、工程测量：工程部将组织测量人员提前进行控制点复核，并加密控制点、埋设控制桩和进行细部工程测量，然后将测量成果报监理工程师审核批准。2.3.3、工地试验室：开工前期负责对原材料进行取样检验和试验，为工程质量控制提供准确可靠的试验数据和检验标准。首先做好水泥、砂石料的试验检验工作，以及有关混合料的配合比设计，并将试验成果报
11、监理工程师审核认可。2.3.4、及时办理相关报验报批手续；2.3.5、向参加施工的全体人员进行技术、安全等方面的交底。2.4、场地、材料及设备准备2.4.1、场地清理：施工前应将施工区域内有碍施工的障碍物清除或搬迁，并修建运输通道。现场做好施工区域划分，合理布置施工场地。2.4.2、材料准备：根据承台施工要求，所用钢材等主要材料由我方自行采购，砼采用商品砼，我单位已对所需材料进行了详细调查研究，并与有关料源和材料供应商签定意向协议。我项目部将在施工过程中对材料的质量按规范要求的频率进行检测和实验，确保本工程的施工质量。 2.4.3、需要的主要设备和仪器：主要机械设备一览表机械名称规格型号容量数
12、量（台）吊车QY2525T6（1备用）挖掘机1方4发电机柴油机120KW2（备用）钢筋切断机WS40-14KW4钢筋弯曲机WS-15KW8电焊机BX6-35024KW12空气压缩机4风镐8振捣棒5016施工仪器及试验仪器一览表名 称规格型号精 度单位数量用 途全站仪尼康测角:2台2坐标测量水准仪苏一光1mm/km台3水准点传递高程控制塌落度筒DHF30Cm1试模150150150组20砼试块制作第三章 施工工艺南通地区地下水位比较浅，为防止基底土浸水软化，保持基坑干燥，我项目部主要采用深井泵法、局部地方采用轻型井点法。（1）、深井泵法每两个承台中间设置一个深井。采用泥浆护壁人工钻进成孔，孔径5
13、0cm，孔深25m。安设渗水井管，井管内径32cm，外径38cm。在井管和泥浆壁之间填充粗砂，井底间填3-5m高的粗砂。深井安装完成后采用深井泵抽水，深井泵工作4-5天后可以开挖基坑。（2）、轻型井点降水方法、井点设备主要包括井点管(下端为滤管)、集水总管和抽水设备等。井点管采用605长6.0m无缝钢管。管下端配2.0m滤管，滤管采用与井点管同直径钢管，井点管和滤管之间连接钢制管箍，与集水总管连接用耐压胶管，滤管钻梅花孔，直径5mm，距15mm，外包尼龙网(100目)五层，钢丝网二层，外缠20#镀锌铁丝，间距10mm。集水总管为内100127mm的无缝钢管，每节长4米，其间用橡皮套管连结，并用钢箍接紧，以防漏水，总管上装有与井点管联结的短接头，间距0.8米1.2米。每套抽水设备有真空泵一台，离心泵一台，水气分离器一台，每套井点降水设备带70根井点降水管。、井点布置及安
