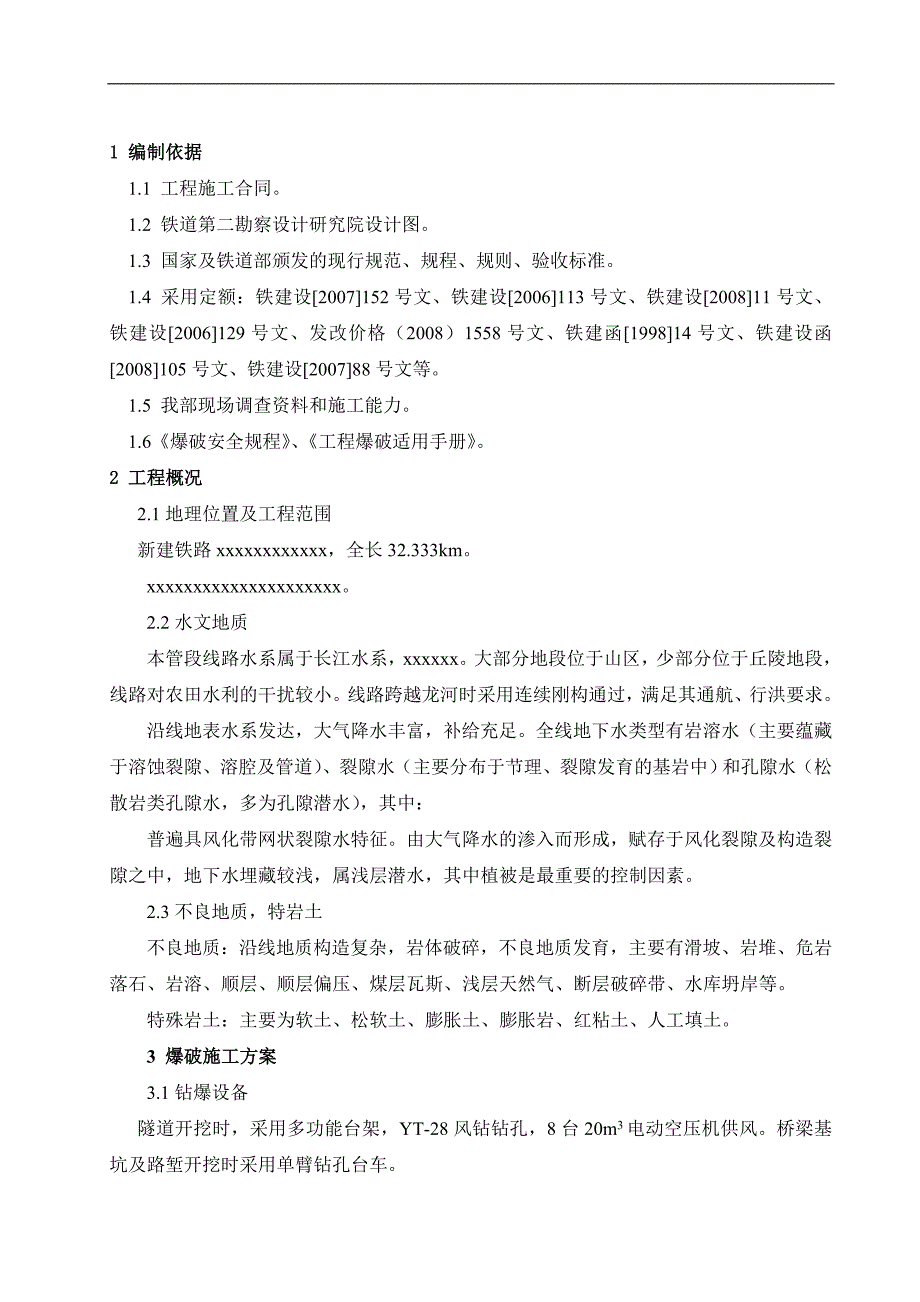

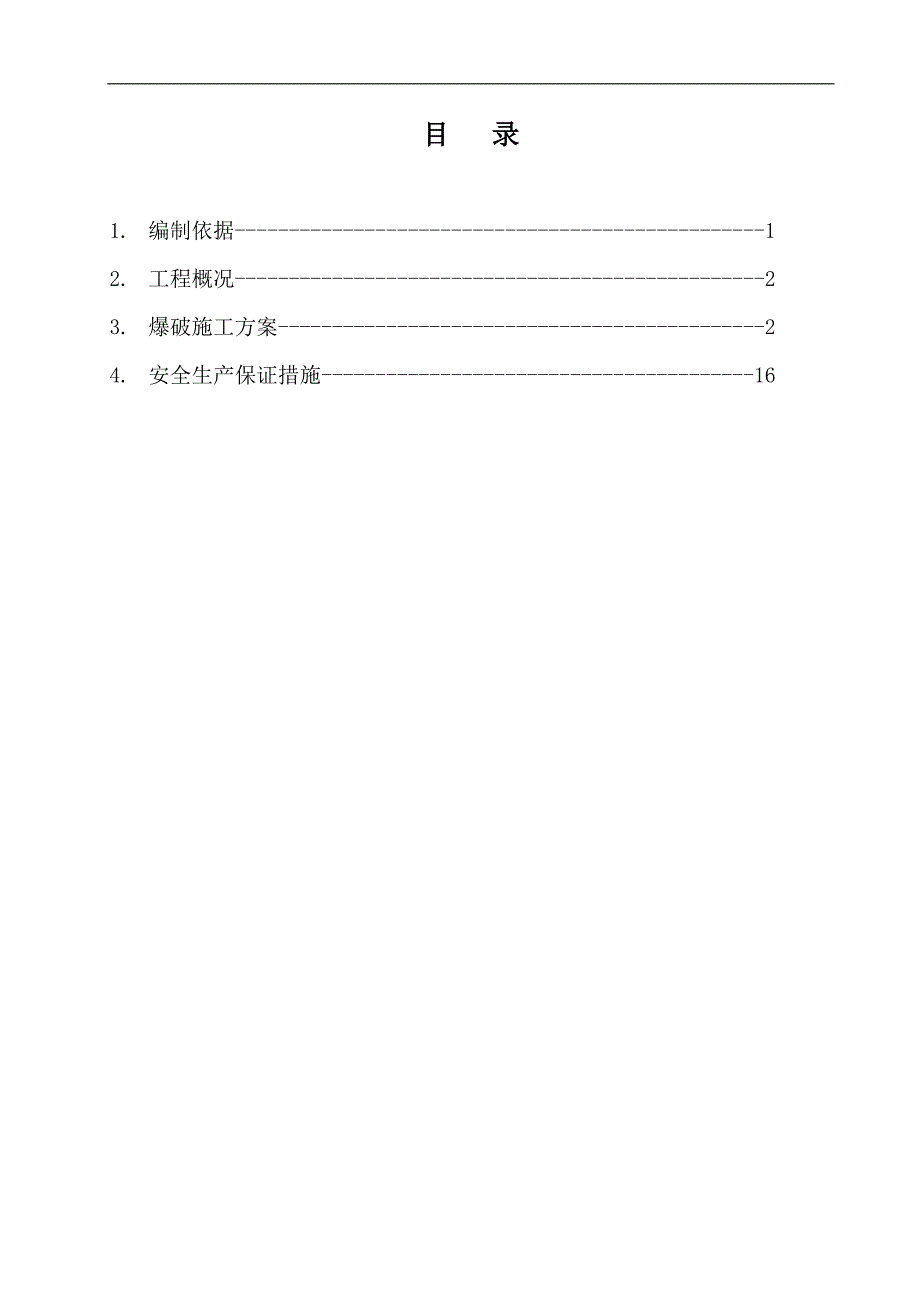

1、目 录1. 编制依据-12. 工程概况-23. 爆破施工方案-24. 安全生产保证措施-161 编制依据1.1 工程施工合同。1.2 铁道第二勘察设计研究院设计图。1.3 国家及铁道部颁发的现行规范、规程、规则、验收标准。1.4 采用定额：铁建设2007152号文、铁建设2006113号文、铁建设200811号文、铁建设2006129号文、发改价格（2008）1558号文、铁建函199814号文、铁建设函2008105号文、铁建设200788号文等。1.5 我部现场调查资料和施工能力。1.6爆破安全规程、工程爆破适用手册。2 工程概况2.1地理位置及工程范围新建铁路xxxxxxxxxxxx，全
2、长32.333km。xxxxxxxxxxxxxxxxxxxxx。2.2水文地质本管段线路水系属于长江水系，xxxxxx。大部分地段位于山区，少部分位于丘陵地段，线路对农田水利的干扰较小。线路跨越龙河时采用连续刚构通过，满足其通航、行洪要求。沿线地表水系发达，大气降水丰富，补给充足。全线地下水类型有岩溶水（主要蕴藏于溶蚀裂隙、溶腔及管道）、裂隙水（主要分布于节理、裂隙发育的基岩中）和孔隙水（松散岩类孔隙水，多为孔隙潜水），其中：普遍具风化带网状裂隙水特征。由大气降水的渗入而形成，赋存于风化裂隙及构造裂隙之中，地下水埋藏较浅，属浅层潜水，其中植被是最重要的控制因素。2.3不良地质，特岩土不良地质：

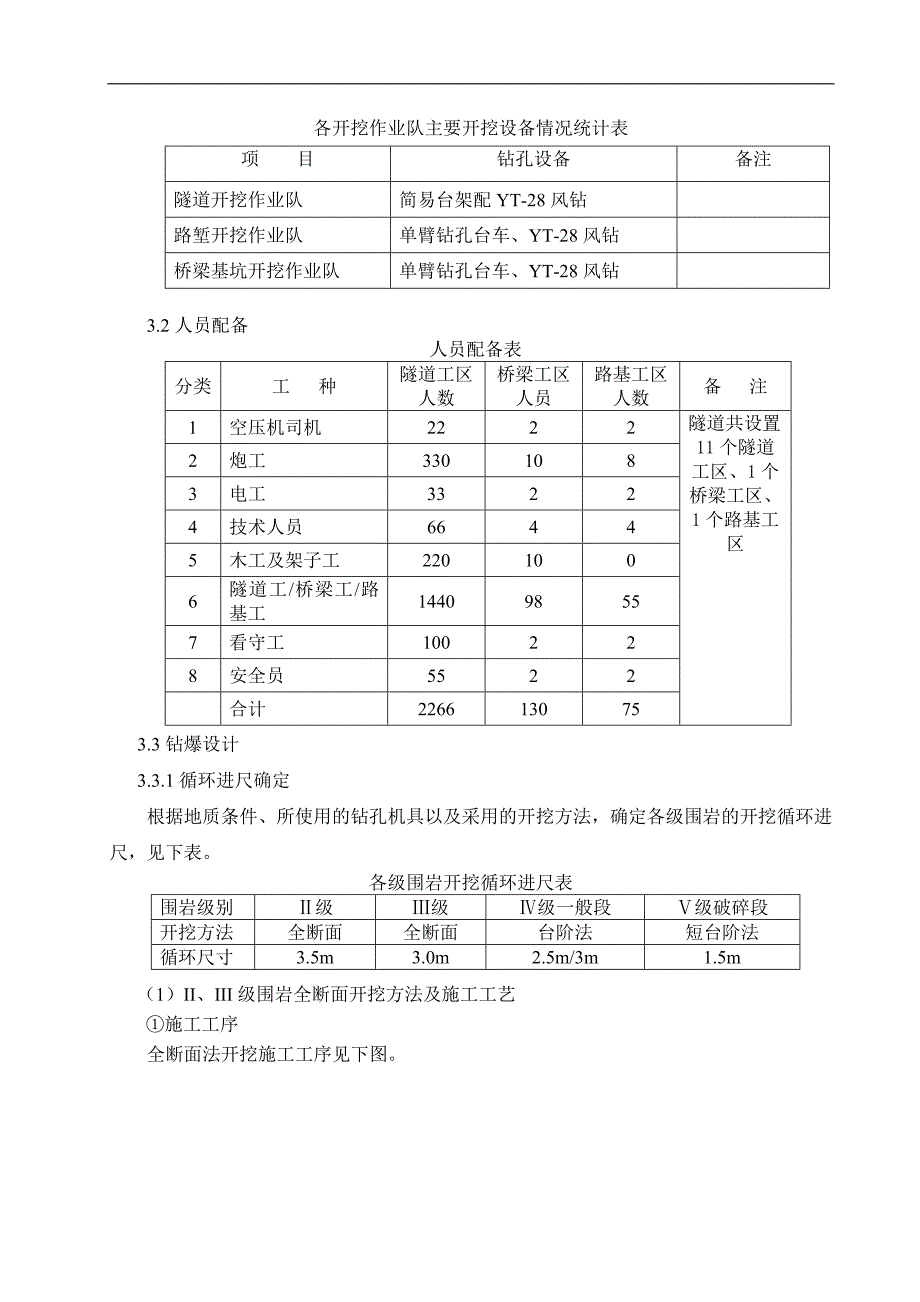

3、沿线地质构造复杂，岩体破碎，不良地质发育，主要有滑坡、岩堆、危岩落石、岩溶、顺层、顺层偏压、煤层瓦斯、浅层天然气、断层破碎带、水库坍岸等。特殊岩土：主要为软土、松软土、膨胀土、膨胀岩、红粘土、人工填土。3 爆破施工方案3.1钻爆设备隧道开挖时，采用多功能台架，YT-28风钻钻孔，8台20m3电动空压机供风。桥梁基坑及路堑开挖时采用单臂钻孔台车。各开挖作业队主要开挖设备情况统计表项 目钻孔设备备注隧道开挖作业队简易台架配YT-28风钻路堑开挖作业队单臂钻孔台车、YT-28风钻桥梁基坑开挖作业队单臂钻孔台车、YT-28风钻3.2人员配备人员配备表分类工 种隧道工区人数桥梁工区人员路基工区人数备 注
4、1空压机司机2222隧道共设置11个隧道工区、1个桥梁工区、1个路基工区2炮工3301083电工33224技术人员66445木工及架子工2201006隧道工/桥梁工/路基工144098557看守工100228安全员5522合计2266130753.3钻爆设计3.3.1循环进尺确定根据地质条件、所使用的钻孔机具以及采用的开挖方法，确定各级围岩的开挖循环进尺，见下表。各级围岩开挖循环进尺表围岩级别级级级一般段级破碎段开挖方法全断面全断面台阶法短台阶法循环尺寸3.5m3.0m2.5m/3m1.5m（1）II、III级围岩全断面开挖方法及施工工艺施工工序全断面法开挖施工工序见下图。全断面开挖二次衬砌开
5、挖掌子面初期支护底板150200m开挖断面隧道正洞级围岩地段开挖施工程序示意图全断面法开挖施工工艺流程见下图。施工准备测量中线、水平画轮廓线装药联结起爆网络爆眼布置钻孔钻爆设计起爆通风、降尘钻孔台车就位警戒清除危岩、处理瞎炮出碴全断面开挖施工工艺流程图（2）IV级围岩台阶开挖方法及施工工艺施工工序上台阶开挖喷锚支护下台阶开挖喷锚支护58m 1520m 2530m仰拱开挖掌子面下台阶开挖断面上台阶开挖断面初期支护二次衬砌隧道正洞级围岩地段开挖施工程序示意图施工工艺台阶法开挖施工工艺流程见下图。超前支护施工上台阶开挖上台阶支护下台阶开挖下台阶支护监控量测数据处理信息反馈仰拱开挖浇注防水层施工衬砌施
6、工1.锚杆准备2钢筋网准备3.钢架准备4.喷砼准备台阶法开挖施工工艺流程框图（3）V级围岩CRD开挖方法及施工工艺1利用上一循环架立的钢架施作侧壁42小导管及导坑壁22水平超前支护；采用风镐开挖或弱爆破开挖部，喷8cm厚砼封闭掌子面；施作部导坑周边的初期支护和临时支护及初喷4cm厚砼，架立型钢钢架和18临时钢架，并设锁脚锚杆，安设18横撑；钻设径向锚杆后复喷砼至设计厚度。2采用风镐开挖或弱爆破开挖部，喷8cm厚砼封闭掌子面；导坑周边部分初喷4cm厚砼；接长型钢钢架和18临时钢架，并设锁脚锚杆，安设18横撑；钻设径向锚杆后复喷砼至设计厚度。3开挖部并施作导坑周边初期支护和临时支护，步骤及工序同部
7、；4开挖部并施作导坑周边初期支护和临时支护，步骤及工序同部；5在滞后于部一段距离后，采用风镐开挖或弱爆破开挖部，隧道周边部分初喷4cm厚砼；接长型钢钢架和18临时钢架，复喷至设计厚度。6在滞后于部一段距离后，采用风镐开挖或弱爆破开挖部，隧道周边部分初喷4cm厚砼；接长型钢钢架和18临时钢架，复喷至设计厚度。7根据监控量测结果分析，待初期支护收敛后，拆除18临时钢架及临时横撑；灌注部边墙基础仰拱及隧道填充(仰拱与填充分次施作)。8、利用衬砌模板台车一次性灌筑部衬砌(拱墙衬砌一次施作)。详见“双线隧道V级围岩CRD法工艺工序图”。3.3.2掏槽方式隧道爆破开挖的关键是掏槽，掏槽成功与否直接影响爆破
8、效果，并且掏槽的深度直接影响隧道掘进的循环进尺。门架式台车钻孔采用爆破参数，试验时参照下表选定试验段的参数量。再通过现场爆破效果修正参数。现场跟踪开挖质量信息，并及时作出调整，保证光爆开挖效果。光面爆破参数表围岩级别周边眼间距E（cm）周边眼最小抵抗线W（cm）相对距E/W周边眼装存参数（kg/m）级50-6060800.710.250.3级405060800.710.20.25级35-5060-800.50.80.070.123.3.4装药结构及阻塞方式周边眼采用小直径药卷不偶合间隔装药，其他眼采用一般药卷集中装药。所有的装药炮眼采用泡泥阻塞，阻塞长度不小于25cm。3.3.5各级围岩爆破设
9、计级围岩地段爆破设计如图；级围岩地段爆破设计如图；横洞、单线隧道全断面开挖钻爆设计图；级围岩地段爆破设计如图； 双线隧道级围岩CRD法施工顺序步骤图A、级围岩地段全断面开挖钻爆见下图。双线隧道级围岩全断面爆破炮眼布置图(一)双线隧道级围岩全断面爆破炮眼布置图(二)级围岩双线隧道全断面开挖装药参数见下表。双线隧道级围岩全断面药量分配表序号炮眼分类炮眼数(个)雷管 段数(段)炮眼长度(cm)炮眼装药量备注每孔药卷数(卷)单孔装药量(kg)合计药量(Kg)1掏槽眼61400182.716.21级围岩断面开挖面积124.12 m2；2每循环进尺3.2m；3炮眼利用系数85%；4单位耗药量1.3kg/
10、m32扩槽眼43380162.49.63扩槽眼65370152.2513.54扩槽眼67360142.112.65扩槽眼38350142.16.36掘进眼99350131.9517.557掘进眼1310350131.9525.358掘进眼1711350131.9539.959掘进眼1912350131.9537.0510掘进眼2313350131.9544.8511内圈眼3314350131.9564.3512二台眼1714350131.9533.1513周边眼4715+735030.523.514底板眼1916350142.139.9B、双线隧道级围岩采用全断面法开挖，其钻爆设计见下图。双线
