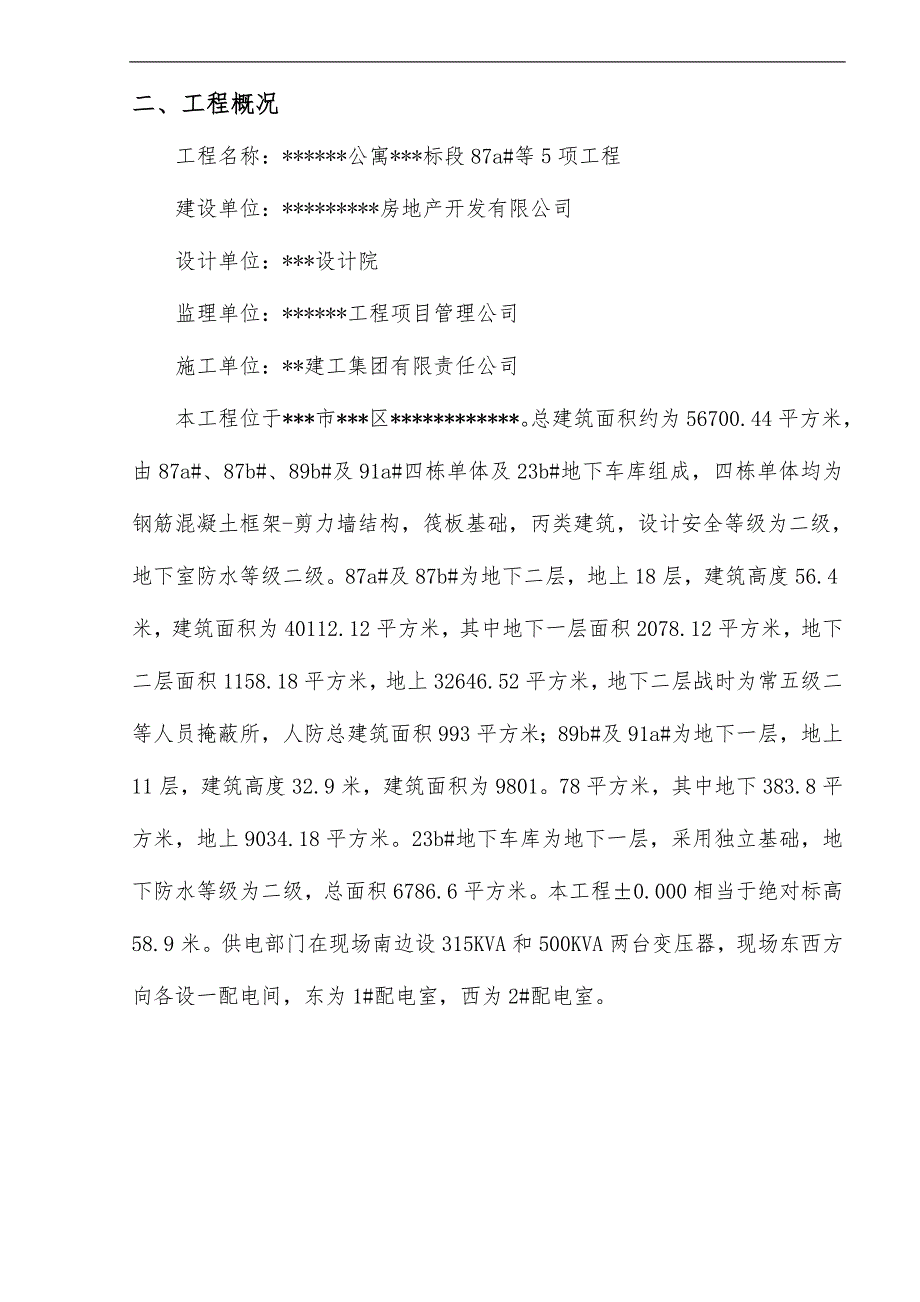

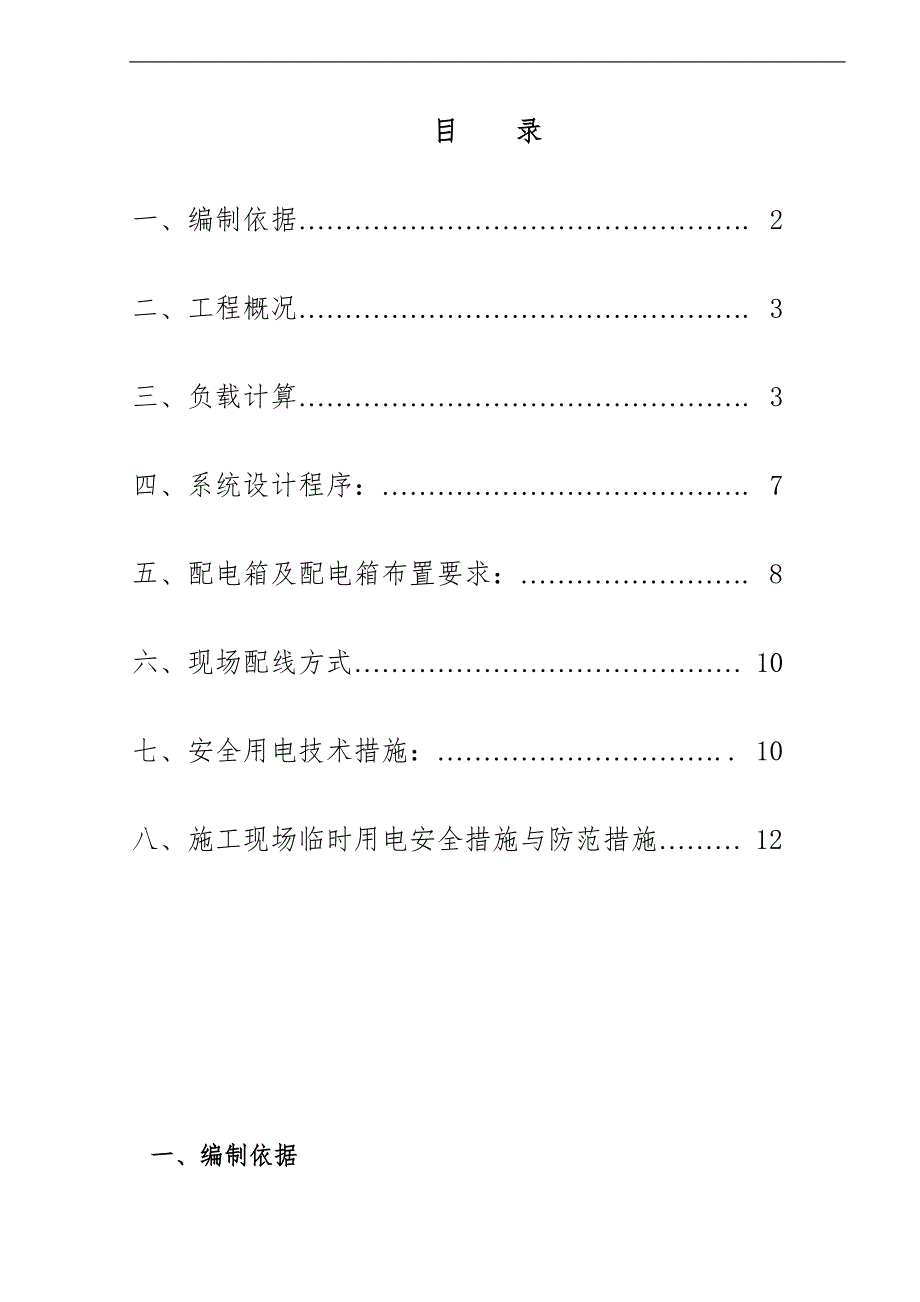

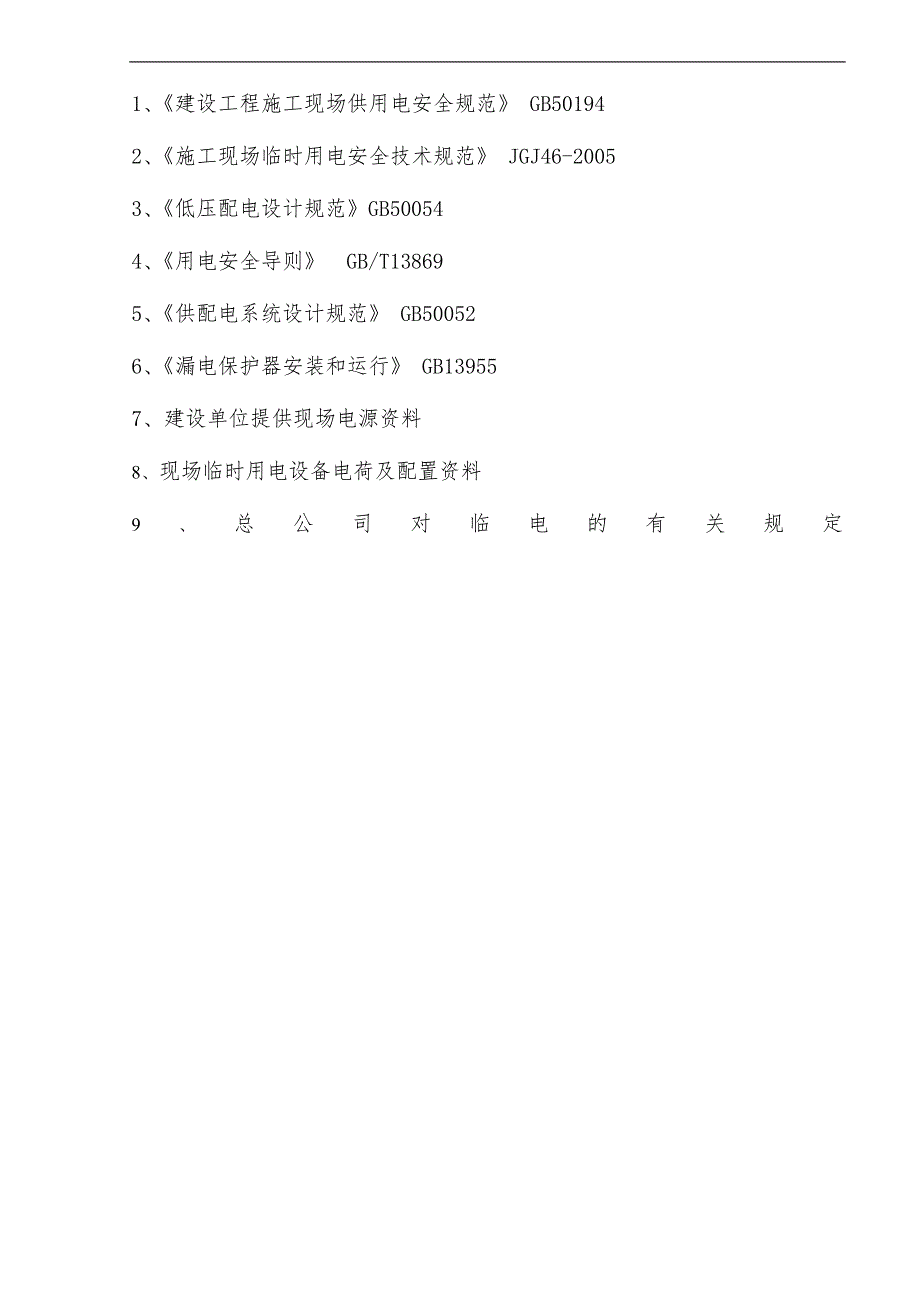

1、目 录一、编制依据. 2二、工程概况. 3三、负载计算. 3四、系统设计程序:. 7五、配电箱及配电箱布置要求:. 8六、现场配线方式 10七、安全用电技术措施:. 10八、施工现场临时用电安全措施与防范措施 12一、编制依据1、建设工程施工现场供用电安全规范 GB501942、施工现场临时用电安全技术规范 JGJ46-20053、低压配电设计规范GB500544、用电安全导则 GB/T138695、供配电系统设计规范 GB50052 6、漏电保护器安装和运行 GB139557、建设单位提供现场电源资料8、现场临时用电设备电荷及配置资料9、总公司对临电的有关规定二、工程概况工程名称:*公寓*标
2、段87a#等5项工程建设单位:*房地产开发有限公司设计单位:*设计院监理单位:*工程项目管理公司施工单位:*建工集团有限责任公司本工程位于*市*区*。总建筑面积约为56700.44平方米,由87a#、87b#、89b#及91a#四栋单体及23b#地下车库组成,四栋单体均为钢筋混凝土框架-剪力墙结构,筏板基础,丙类建筑,设计安全等级为二级,地下室防水等级二级。87a#及87b#为地下二层,地上18层,建筑高度56.4米,建筑面积为40112.12平方米,其中地下一层面积2078.12平方米,地下二层面积1158.18平方米,地上32646.52平方米,地下二层战时为常五级二等人员掩蔽所,人防总建
3、筑面积993平方米;89b#及91a#为地下一层,地上11层,建筑高度32.9米,建筑面积为9801。78平方米,其中地下383.8平方米,地上9034.18平方米。23b#地下车库为地下一层,采用独立基础,地下防水等级为二级,总面积6786.6平方米。本工程0.000相当于绝对标高58.9米。供电部门在现场南边设315KVA和500KVA两台变压器,现场东西方向各设一配电间,东为1#配电室,西为2#配电室。三、负载计算1、施工用具一览表序号机械或设备名称型号规格数量功率汇总功率1塔式起重机55183401202砼搅拌机JS1000151513砼搅拌机JS750138.638.64混凝土配料机
4、PLD120016.616.615固定泵HBTs8011101106砂浆机VJ200VJ2002367钢筋切割机GJ-40A25.511.08钢筋弯曲机GW-40A23.57.09钢筋调直机GJ4/423610交流电焊机BX353216211电渣压力焊机EDH-3643413612木工安全平刨MB50322.24.413木工圆盘锯MJ16023.06.014木工轧刨机MB104CD24815平板振动机ZW101.51516插入振动器ZN70C201.53017照明5018其他50 合计: 815.612、负荷计算本施工项目按两个片区布电,第一片区为搅拌站、89#楼、91#楼(315KVA变压器
5、);第二片区87a#、87#b、钢筋棚、木工棚(500KVA变压器)。根据本工程所用施工设备的电功率,结合施工现场临时用电组织设计所提供的计算方法,确定同时需要系数K1取0.6、K2取0.6电动机平均功率因数取0.9、照明用电按1计, 第一片区搅拌站、89#楼、91#楼1号分配箱总功率塔 吊 1台 40 KW/台 40 KW砼搅拌机 1台 JS1000 51KW砼搅拌机 1台 JS750 38.6KW 固定泵 1台HBTs80 110KW电焊机 2台B3 64KW楼层上部用电考虑 50 KW 现场照明 20KW合 计 373.60 KWP=1.1(K1P1/COS)=1.1(0.6373.60
6、.9)=273.97KVA2号区分配箱总功率*、87#b、钢筋棚、木工棚塔 吊 2台 40 KW/台 80 KW钢筋加工 1组 137.70 KW 137.70 KW木工加工 1组 18.4KW 18.4 KW交流电焊机 3台 32 KW 96 KW楼层上部用电考虑 80 KW 现场照明 30KW合 计 442.01 KWP=1.1(K1P1/COS)=1.1(0.6442.010.9)= 324.14KVA1、 线径选用:现场需要安全载流量I1=Pis3u COS=320.43A I2=Pis3u COS=379.11A查表可知:1号区进线电缆采用ZRVV22(3150+70)0.6/1KV
7、其安全载流量为I=346A 2号区进线电缆采用ZRVV22(3180+95)0.6/1KV其安全载流量为I=383A4、生活区负荷计算及布置1)生活区负荷汇总表序号负荷名称设备容量功率1职工宿舍等照明20KW2插座20KW3食堂9KW18KW4其他10KW合计68KW2)根据负荷计算功率S=68KW3)根据功率计算载流量选用进线导线截面:需安全载流量I=KxPis/3UCOS=95.5A4)如选用VV0.6/1KV(325+216)的铜芯绝缘电缆地敷设,其安全流量为:I=3530.9=94.5A所以根据计算生活区可选用VV0.6/1KV(3*25+2*16)的五芯铜芯绝缘直埋电缆作为总进线埋地
8、敷设至生活区总箱。生活区是从另外变压器单独进线。四、系统设计程序:本工程临电配电系统为TN-S系统三相五线制,三级配电原则,配电箱分布为总柜至分配电箱至开关箱至用点设备,具体布置见平面图。根据各种情况用电量不同总柜至分配箱选用VV0.6/1KV(3*25+2*16)、VV0.6/1KV(3*25+2*16)、VV220.6/1KV(3*70+2*35)的绝缘电缆,分配箱至开关箱选用YC450/750V(3*6+2*4)、YC450/750V(3*10+2*6)、VV0.6/1KV(3*25+2*16)、VV0.6/1KV(3*70+2*35)的绝缘电缆。五、配电箱及配电箱布置要求:1、总配电柜
9、尽量设在靠近电源处,且应进入工地现场,分配电箱设在用电设备集中地区,开关箱与分配电箱距离不得超过30m,开关箱与被控固定用电设备距离不得超过3m。2、配电箱、开关箱设在干燥通风及常温处,不得设在多尘、水雾或有腐蚀性气体、爆炸危险的场所及有剧烈振动和地垫低洼可能积水的场所。否则要采取措施。3、配电箱要避开外来物的冲击和撞击,箱四周要有防卸、防尘、防砸措施,总箱、分箱还应架设围栏,箱加锁,非专业电工不允许开箱作业。四周5m内不得堆放其它物品。4、金属箱架、箱门、安装板,不带电的金属外壳及靠近带电部分的金属护栏等。均需采用黄、绿双色多股软绝缘导线与PE保护零线做可靠接地。5、施工现场临时用电的配置,
10、以“三级配电、二级漏保”“一机、一闸、一漏、一箱、一锁”为原则,实行“三级配电、二级保护”的配电方式,照明配电分设原则。A级箱、B级箱采用线路保护型开关。控制电动加工机械的C级箱,采用具有电动专用短路保护型开关。控制电动加工机械的C级箱,采用具有电动专用短路保护和过载保护脱扣特性的漏电保护开关保护如:PZ15LE-40/3902、DZL25-63/3902。漏电开关的漏电动作电流分级设置:A级箱In100mA In0.1S B级箱In50mA In0.1S C级箱In30mA In0.1S手持电动工具、夯土电动机械、潮湿场所、活动箱内须采用In15mA In0.1S的漏电保护开关。6、配电箱(
11、柜)必须使用定型产品,不允许使用开放式配电屏与明露导体和接线端子的配电箱(柜)。7、配电箱内的漏电保护开关,须每周定期检查,保证其灵敏可靠,并有记录。配电箱出线有三个及以上回路时,电源端须设分断时具有可见分断点,并能同时断开电源所有极的隔离开关,配电箱的漏电保护开关有停用3个月以上,转换现场,大电流短路掉闸情况之一的,漏电保护开关应采用漏电保护开关专用检测仪重新检测。其技术参数须符合相关标准要求后方可投入使用。8、配电箱(柜)内须分别设置,N线连接端子板和PE线连接端子板并按规定安装在箱体内下方两侧,N线、PE线板登形端子板统一采用-30*4搪锡铜板制作,并配角M10以上内六角螺栓。PE线上严
12、禁装设开关或熔断器,严禁通过工作电流,且严禁断线,PE线必须通过端子板连接。9、配电箱电器元件采用绝缘安装板固定时,一级配电箱(A级配电箱)、二级配电箱(B级分配箱)、绝缘安装板厚度10mm;三级配电箱(C级分配开关箱)绝缘安装板厚度5mm。10、交流焊机须配置弧焊机防二次侧触电保护器,设专用箱。11、开关、漏电保护器、电焊机二次降压保护器等临电工程电器产品必须采用“ccc”认证产品。12、订购配电箱时应对电气开关导体进行选择计算,并明确标示电气系统图,开关电器的主要型号、技术参数和技术要求。13、经过负荷开关选择计算,总开关的额定值、动作整定值与分开关的额定值、动作整定值相适应,分开关的额定值、动作整定值与用电设备容量相适应。14、箱体外标识应有:二级公司标识、用电危险专用标号、箱体级别及箱号标识、颜色标识为通体橘黄色、箱体文字采用楷体。15、开关箱、配电箱(柜)、箱体钢板厚度必须1.5mm。柜体钢板厚度必须2mm,配电箱体钣金规矩、缝隙严密一致。箱(柜)内外先刷一层防腐漆,后罩一遍橘黄色面漆,漆面要求光洁美观。六、现场配线方式1、埋地电缆深度不小于70cm,且电缆上、下均铺设5-10cm细砂,后加盖板再埋土。对于横穿马路加钢管保护,埋地时电缆不应有接头、外观损坏、裸露导体现象。绝缘电阻合格。引出地面加保护
