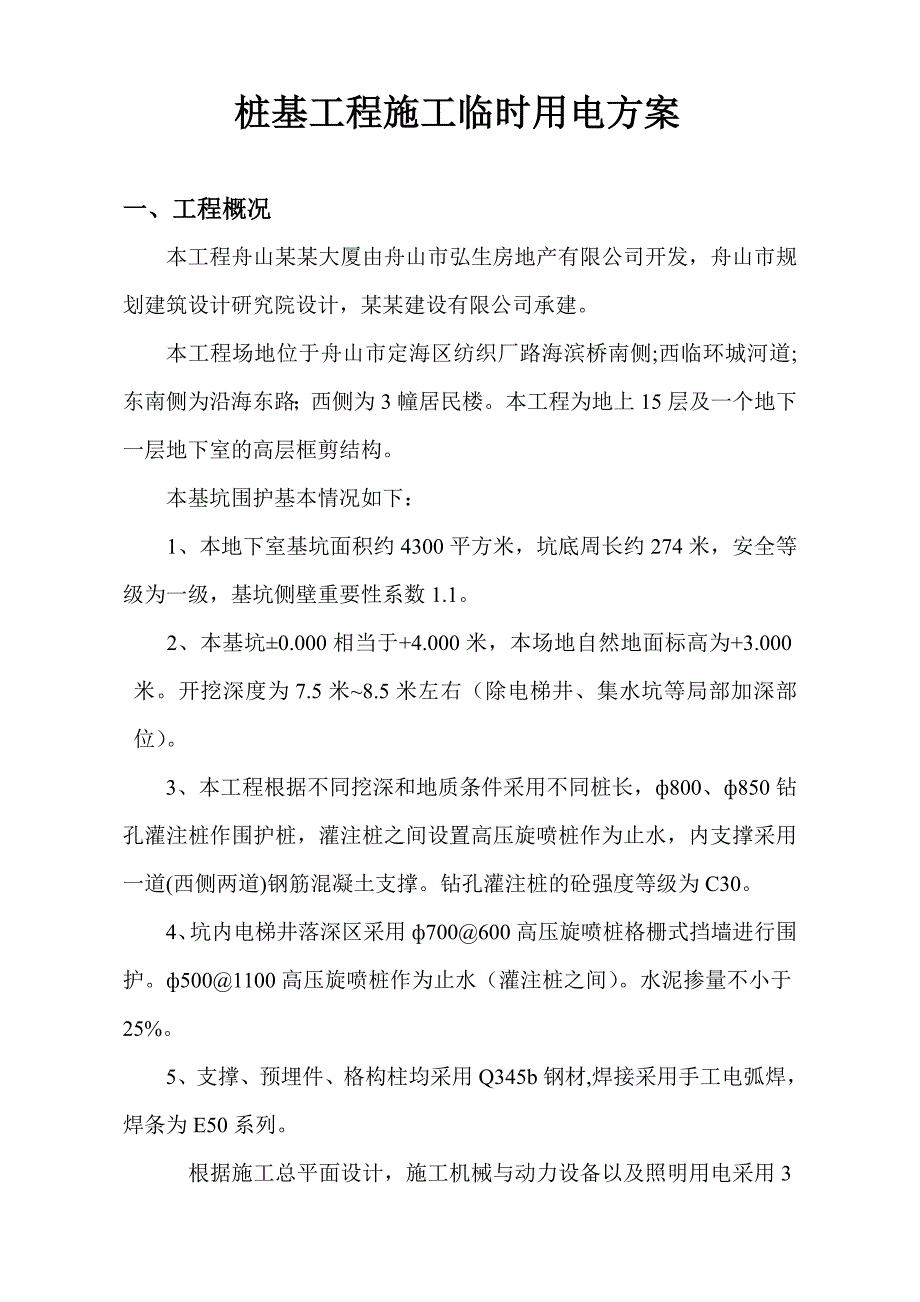

1、桩基工程施工临时用电方案一、工程概况本工程舟山某某大厦由舟山市弘生房地产有限公司开发,舟山市规划建筑设计研究院设计,某某建设有限公司承建。本工程场地位于舟山市定海区纺织厂路海滨桥南侧;西临环城河道;东南侧为沿海东路;西侧为3幢居民楼。本工程为地上15层及一个地下一层地下室的高层框剪结构。本基坑围护基本情况如下:1、本地下室基坑面积约4300平方米,坑底周长约274米,安全等级为一级,基坑侧壁重要性系数1.1。2、本基坑0.000相当于+4.000米,本场地自然地面标高为+3.000米。开挖深度为7.5米8.5米左右(除电梯井、集水坑等局部加深部位)。3、本工程根据不同挖深和地质条件采用不同桩长

2、,800、850钻孔灌注桩作围护桩,灌注桩之间设置高压旋喷桩作为止水,内支撑采用一道(西侧两道)钢筋混凝土支撑。钻孔灌注桩的砼强度等级为C30。4、坑内电梯井落深区采用700600高压旋喷桩格栅式挡墙进行围护。5001100高压旋喷桩作为止水(灌注桩之间)。水泥掺量不小于25%。5、支撑、预埋件、格构柱均采用Q345b钢材,焊接采用手工电弧焊,焊条为E50系列。根据施工总平面设计,施工机械与动力设备以及照明用电采用3线路配电。工程在施工用电方面将严格执行建筑施工现场临时施工用电技术规范JGJ4688和建筑工程施工现场供用电安全规范GB5019493。二、确定电源进线和总箱、分箱等的位置 原有的

3、变压器在拟建场地的西面,本工程设总箱3只。电源直接从变压器一侧引出至总箱,再从总箱至各分箱,由分箱至各机械设备。各箱体的基本原则为:(1)靠近负荷中心;(2)满足箱体与箱体,设备与箱体之间的距离;(3)防止地面积水,提高配电箱的高度,实现配电系统的安全运行。三、线路走向 对于线路走向,要考虑减少线路的负荷距,就是说尽量缩短电缆的距离,又要整齐的铺设保持线路的有条不紊和相对的固定。具体的箱体位置及线路走向见平面布置图。四、负荷计算 负荷是指电器设备在线路中通过的功率和电流。根据现场主要施工机械设备,确定设备总容量: GPS1520型钻孔桩机 860KW=480 KW 对焊机 160KW=60 K

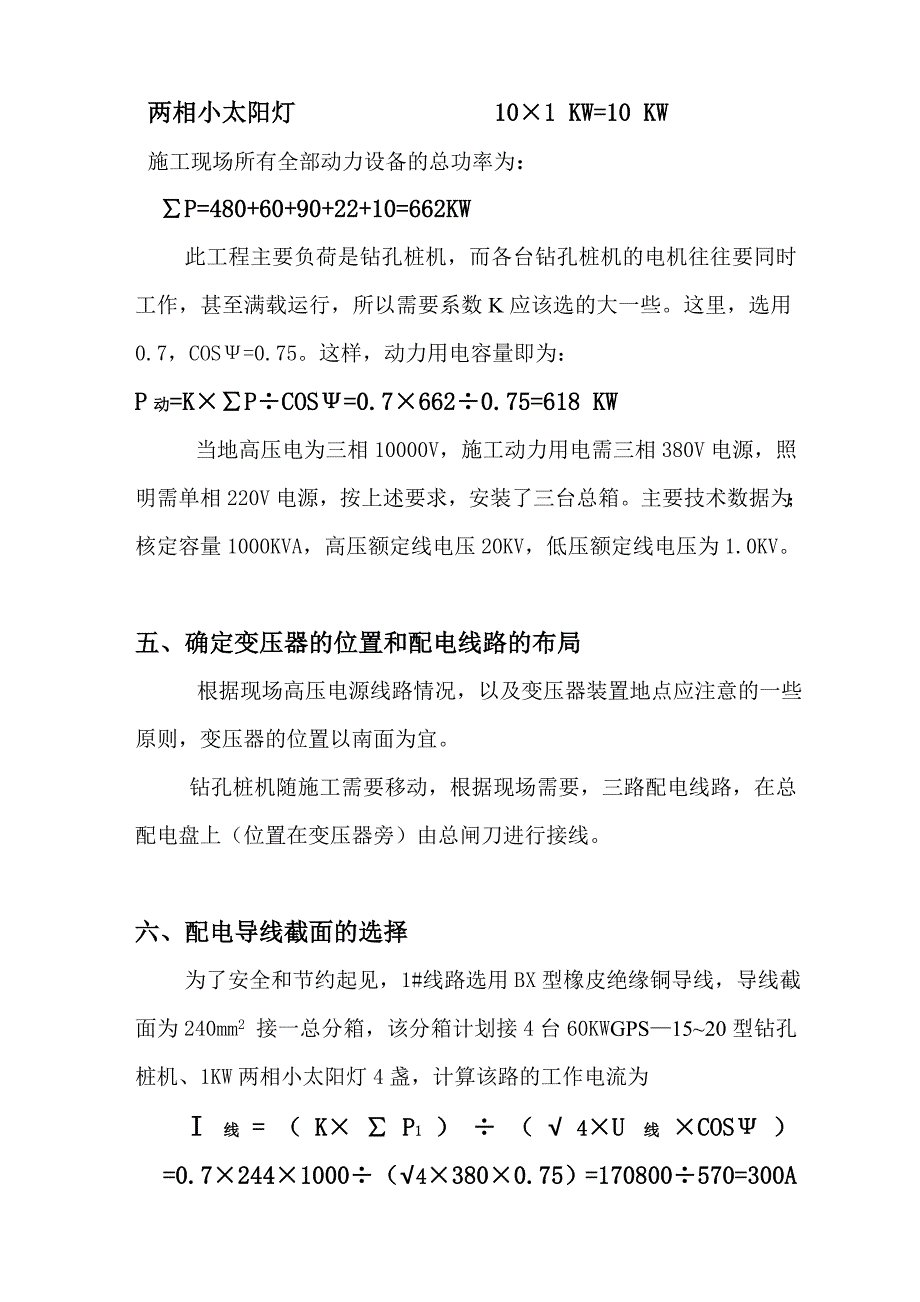

4、W 电焊机 615KW=90 KW 泥浆泵 211KW=22 KW 两相小太阳灯 101 KW=10 KW 施工现场所有全部动力设备的总功率为: P=480+60+90+22+10=662KW 此工程主要负荷是钻孔桩机,而各台钻孔桩机的电机往往要同时工作,甚至满载运行,所以需要系数K应该选的大一些。这里,选用0.7,COS=0.75。这样,动力用电容量即为:P动=KPCOS=0.76620.75=618 KW 当地高压电为三相10000V,施工动力用电需三相380V电源,照明需单相220V电源,按上述要求,安装了三台总箱。主要技术数据为;核定容量1000KVA,高压额定线电压20KV,低压额定

5、线电压为1.0KV。五、确定变压器的位置和配电线路的布局 根据现场高压电源线路情况,以及变压器装置地点应注意的一些原则,变压器的位置以南面为宜。 钻孔桩机随施工需要移动,根据现场需要,三路配电线路,在总配电盘上(位置在变压器旁)由总闸刀进行接线。六、配电导线截面的选择 为了安全和节约起见,1#线路选用BX型橡皮绝缘铜导线,导线截面为240mm2 接一总分箱,该分箱计划接4台60KWGPS1520型钻孔桩机、1KW两相小太阳灯4盏,计算该路的工作电流为I线=(KP1)(4U线COS)=0.72441000(43800.75)=170800570=300A由上式可知选截面为240mm2的橡皮绝缘铜

6、导线即可满足要求。2#线路也选用BX型橡皮绝缘铜导线,导线截面为240mm2 再接一分箱,该分箱计划接3台60KWGPS1520型钻孔桩机、1KW两相小太阳灯3盏、15KW电焊机2台,计算该路的工作电流为I线=(KP1)(4U线COS)=0.72131000(43800.75)=149100570=262A由上式可知选截面为240mm2的橡皮绝缘铜导线即可满足要求。3#线路也选用BX型橡皮绝缘铜导线,导线截面为240mm2 再接一分箱,该分箱计划接1台60KWGPS15型钻孔桩机,3盏1KW小太阳灯,4台15KW电焊机,1台100KW对焊机,2台11KW泥浆泵,计算该路的工作电流为I线=(KP

7、3)(5U线COS)=0.72451000637=269A由上式可知选截面为240mm2的橡皮绝缘铜导线即可满足要求七、电缆埋设及保护要求 以上所有配电箱导线,凡埋入地下时,要求控深70cm,下铺厚10cm黄砂一层,铺上电缆。电缆上再铺厚10cm黄砂一层,再用砖覆盖保护,然后回土,有穿越机动车过道时,应外穿钢管保护,电缆沿途走向设置标志。八、安全用电管理措施与技术措施1、管理措施、电工必须按施工用电平面布置图配置好线路,并保证它安全与畅通,使之符合规范要求,并随时处理急发性事件,做好运转记录。 、设备与机具操作人员必须按规范操作好机具设备, 并负责机具的维修与保养工作,保护所有设备与保护零线及

8、开关箱,并做好重复接地。 、 搬迁式移动用电设备必须经电工切断电源,并做好妥善处理后进行。 、电工有责任随时进行监督管理,当班时光员做好个项工作的协调。2、用电技术当案 由电工与施工员共同负责收集,最后由安全员归档。 、临时用电施工组织设计的资料 、技术交底资料 、临时用电工程检查验收表 、电气设备试验、检验凭单和调试记录 、接地电阻测定记录表 、定期检(复)查表 、电工维修工作记录 临时用电工程的定期检查时间,施工现场每日巡查一次,公司每月一次。检查工作分部、分项过程时对不安全因素应及时处理,并履行复查验收手续,一旦出现故障必须立即停电维修,作好维修工作记录。 3、技术措施 (1 )施工现场

9、的电工必须经过劳动部门培训,持有专业等级证后方可上岗作业。 (2)各类用电人员应掌握安全用电基本知识和所有设备的性能,并负责保护所有设备的负荷载、保护零线和开关箱,发现问题及时采取保护隔离措施,并与电工联系、报告解决,不准擅自处理。(3)动力配电箱与照明配电箱应分别设置。(4)固定式配电箱、开关箱的高度在1.31.5米之间,移动式配电箱、开关箱设置高度大于0.6米,小于1.5米。(5)配电箱、开关箱内的连接线采用绝缘导线,接线不得松动,不得有外露漏电部分。(6)配电箱、开关箱的工作零线,应通过接线端子板连接与保护零线接线端子板分设。(7)配电箱、开关箱内的金属箱体、金属底座、外壳等必须做保护接

10、零,保护零线应通过接线端子板连接,整个施工现场布设三处地点重复接地,每月检测一次,并做好记录。(8)配电箱、开关箱必须防水防尘,必须设在干燥通风场所,不得装设在有严重损伤作用的烟气、蒸汽及其它有封锁作用的场所,有时还必须做特殊防护处理。(9)每台用电设备应有专用的开关箱,实行“一机一闸”,严禁用一个开关直接控制几台用电设备。 (10)施工现场严禁带电作业,停止工作一小时以上,应将动力开关箱断电上锁。(11)施工现场所有用电设备,除作保护接零外,必须按规定配置保护装置,且容量与各负荷相配,并符合要求。(12)熔断器的熔芯更换时,严禁用不符合规格的熔丝代替。(13)施工现场的建筑物、构筑物必须做好防火措施,电器一旦着火,必须立即断开电源,并用绝缘灭火器或沙子灭火,严禁用水灭火。某某建设有限公司某某大厦工程项目部 某某 国 际 大 厦 桩 基 施工临时用电方案编制单位:某某建设有限公司某某大厦工程项目部编制人: 审核人: 审批单位:某某建设有限公司审核人: 批准人: 编制日期:
