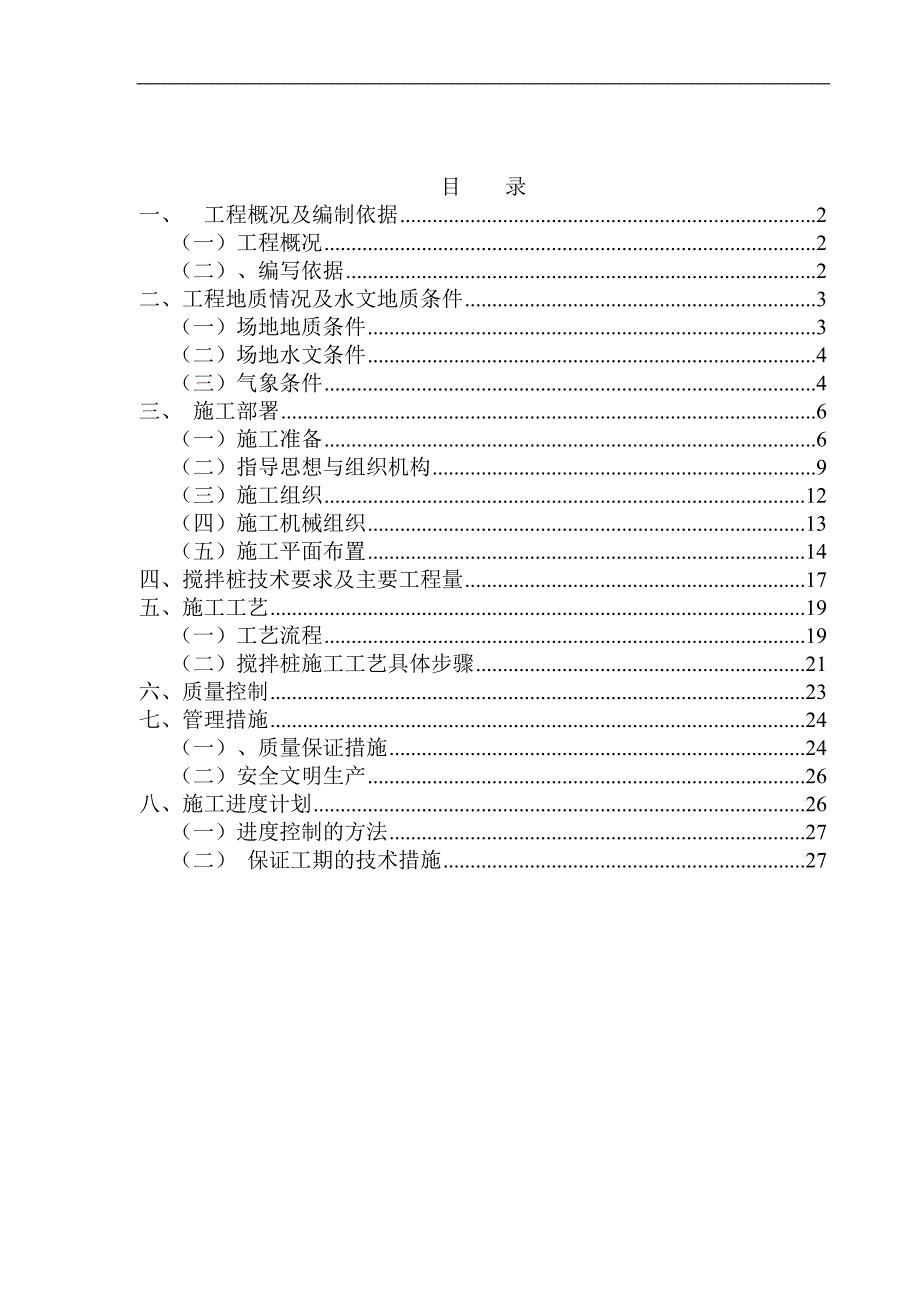

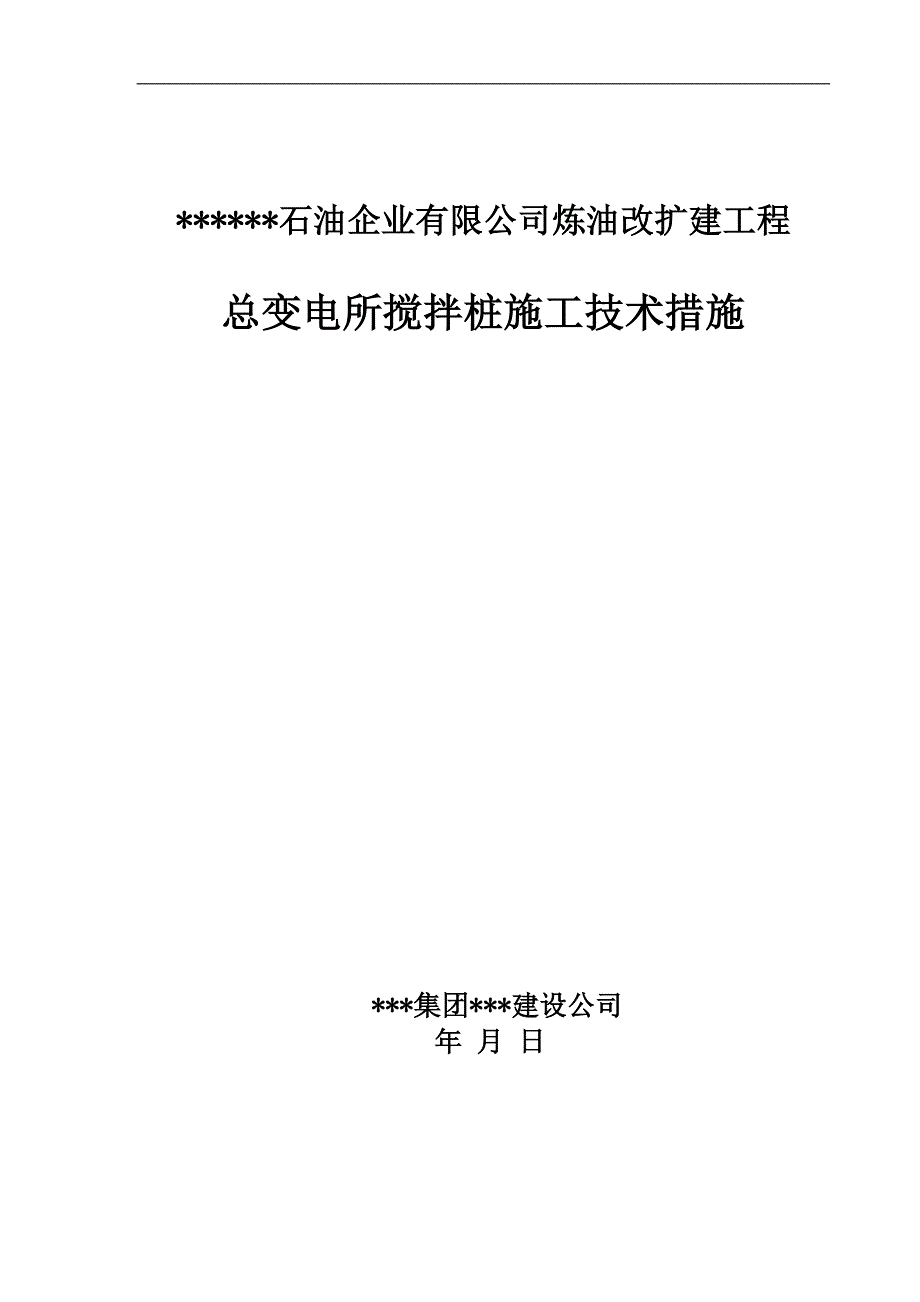

1、*石油企业有限公司炼油改扩建工程总变电所搅拌桩施工技术措施 *集团*建设公司 年 月 日目 录一、工程概况及编制依据2（一）工程概况2（二）、编写依据2二、工程地质情况及水文地质条件3（一）场地地质条件3（二）场地水文条件4（三）气象条件4三、 施工部署6（一）施工准备6（二）指导思想与组织机构9（三）施工组织12（四）施工机械组织13（五）施工平面布置14四、搅拌桩技术要求及主要工程量17五、施工工艺19（一）工艺流程19（二）搅拌桩施工工艺具体步骤21六、质量控制23七、管理措施24（一）、质量保证措施24（二）安全文明生产26八、施工进度计划26（一）进度控制的方法27（二） 保证工期的

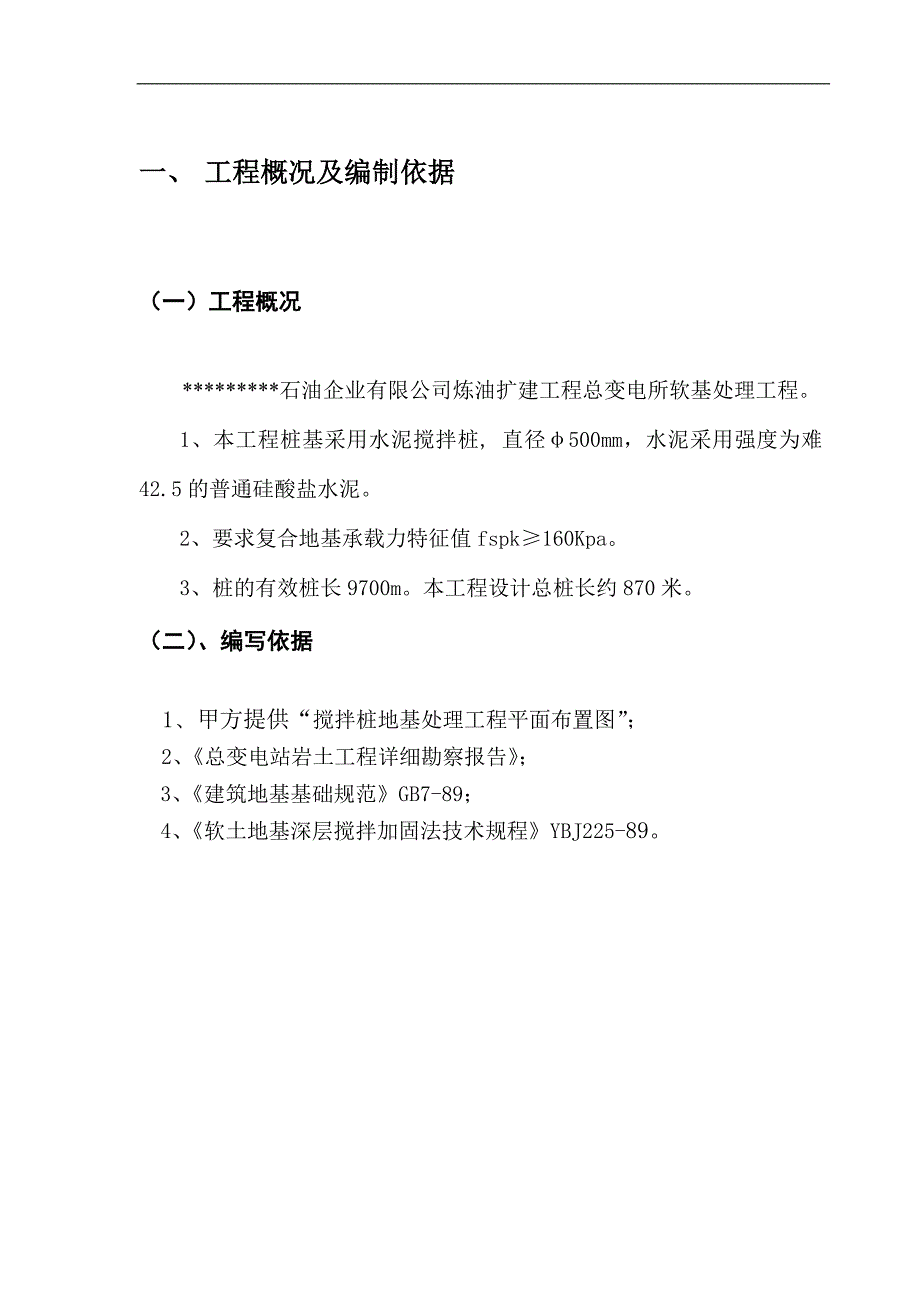

2、技术措施27一、 工程概况及编制依据（一）工程概况*石油企业有限公司炼油扩建工程总变电所软基处理工程。1、本工程桩基采用水泥搅拌桩, 直径500mm，水泥采用强度为难42.5的普通硅酸盐水泥。2、要求复合地基承载力特征值fspk160Kpa。3、桩的有效桩长9700m。本工程设计总桩长约870米。（二）、编写依据 1、甲方提供“搅拌桩地基处理工程平面布置图”； 2、总变电站岩土工程详细勘察报告； 3、建筑地基基础规范GB7-89； 4、软土地基深层搅拌加固法技术规程YBJ225-89。二、工程地质情况及水文地质条件（一）场地地质条件1、地基土工程地质特征及承载力本工程拟建在*市*区南部的*工业
3、区内，原*厂南北两侧。场地范围内所见地层的岩土类型较，根据土层工程地质性质、时代成因的不同，勘察报告将钻孔揭露深度内地基土层划分为11个工程地质层。其特征如下：素填土：暗褐色、暗黄色等，稍湿、松散。主要由砂性土及粘性上组成。局部夹碎石砖块，含有机质，具腐臭味。层厚0.50m2.2m，层顶标高4.69m7.1m，该层不宜作地基持力层。粉砂、粉土：以粉质粘土为主，暗黄色黄色，湿饱和，松散含较多量中细砂砾层厚1.0m3.5m，层顶标高291m6. 56m。地基承载力特性值为90kPa。中砂：浅褐红色棕红色等，饱和，松散稍密；次圆次棱角状，以中粗砂粒为主，矿物成分主要为石英；底部夹12cm铁质层。层厚
4、1.25m6.20m，顶板埋深2.0m4.0m，层顶标高1.61m500m。地基承载力特征值120kPa。粉质粘土：紫红、浅黄、灰白等色相杂。湿，可塑，局部硬塑；层厚0.4m5.00m，层顶深度3.45m8.30m，层顶标高- 1.690m2. 720m。地基承载力特征值150kPa。粉土：紫红、浅黄、灰白等色相杂。湿很湿，松散稍密；局部含较多粉细砂，见白云母片；底部夹12cm铁质层。层厚在1.0m4.90m，层顶深度5.6m10.60m，层顶标高-5.490m0.170m。地基承载力特征值110kPa。粉砂：褐黄、黄、灰白等色。饱和、松散稍密；矿物成分主要为石英；局部夹薄层粘土，底部夹 l3
5、cm铁质层。层厚在 0.5m4.50m，层顶深度 7.5m 11.80m，层顶标高-5.590m-2.05m。地基承载力特征值110kPa。中砂：浅褐黄色、灰白等色，饱和、松散稍密；以中粗砂为主，矿物成分主要为石英；底部夹13cm铁质层。层厚在0.60m4.20m，层顶深度8.0m12.60m，层顶标高-7.150m1.83m。地基承载力特征值130kPa。粉质粘土：灰色、青灰色。湿，可塑硬塑；具薄层理。局部可见炭化木屑；底部见12cm铁质层。层厚 5. 40m9. 85m，层顶深度11. 00m14. 30m，层顶标高-8.390m-5.670m。地基承载力特征值 150kPa。粉砂：灰色。
6、饱和、稍密中密，局部松散；层厚在1.35m3.80m，层顶深度1820m2100m，层顶标高-14950m-1167m。地基承载力特征值150kPa。中砂：浅褐黄色、灰白等色，饱和、稍密；局部中密或松散；以中砂为主，含较多粉粘粒；矿物成分主要为石英；层厚在1.5m9.00m，层顶深度18.90m2300m，层顶标高-16950-1233m。地基承载力特征值200kPa。用粉质粘土：灰色、青灰色。湿，可塑硬塑：具簿层理。层面间粉砂或中细砂；局部为粘土或粉上；层厚2.05m8.35m，层顶深度22.10m28.40m，层顶标高-21.840m-16.580m。地基承载力特征值150kPa。（2）不
7、良地质现象本场地土无其他不良地质现象。（3）场地土类别：类（二）场地水文条件场区地下水类型属潜水微承压水，富水性中等；静止水位埋深为0.30m2.10m。场地土的腐蚀性场地地下水对混凝土结构具弱腐蚀性：对钢结构和混凝土结构中的钢筋均无腐蚀性。场地素填土对混凝土结构、钢结构和混凝土结构中的钢筋均无腐蚀性。（三）气象条件本工程区属亚热带海洋性气候，全年气温较高，湿度大，雨量充沛，常有台风。环境温度月平均大气温度：最高32.5度(7月)最低13.2度(1月)年平均大气温度:23.2度极端大气温度:最高38.1度(5月、8月)最低2.8度(1月12月)最冷月平均大气温度13.2度相对湿度1、2月两月平
8、均湿度：80%、86%年平均湿度82%大气压力极端最高：1031.3百帕极端最低:942.3百帕年平均:1008.6百帕2、风、年主导风向：东风和东南东风，根据*气侯特点划分：冬季（122月） 盛吹北风春季（34月） 盛吹东风夏季（59月） 盛吹东南风秋季（1011月） 盛吹北东风年平均风速3M/S、最大风速：36m/s（离地10米高处）（30年一遇）极大风速：57m/s （9615号台风）、设计容器和构筑物所采用的风荷载（*）85kg/平方米3、降水、最大降水量小时 118.0mm (80年6月)日 351.5mm (80年6月)年 2411.3mm ( 85年)、年平均降水量 1617.8
9、mm、最高洪水位8007号台风在徐闻县登陆,*海潮6.5米,为中国有记录以后最大.、海水最高和最低平稳水位年平均雷电日数： 85.2天月平均最多雷电数： 15.8天(8月)三、 施工部署搅拌桩基工程项目，施工质量、工期、安全生产及文明施工都会对整个工程起到至关重要的作用，公司各级领导、有关部门均给予高度重视，决心在以往施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一，信誉为本，顾客至上，服务社会”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同业主、总包、监理公司、设计公司和质检部门密切合作，
10、继续推行项目法施工，实施ISO9001：2000质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：1、工期：工期为30天。2、质量：工程质量达到合格标准。3、安全：按广东省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部一标三规范组织施工。4、文明施工：严格按建设局的文件执行，达到文明样板工地标准。（一）施工准备1、技术准备： （1）、认真学习研究设计图纸、理解掌握设计意图，做到施工时心中有数。 （2）、编写技术质量安全交底资料，施工前做好书面交底。 （3）、组织学习施工规范及验收标准，为认真贯彻执行规范及标准
11、做好准备。 （4）、准备齐全技术资料的各种表格。 （5）、编制施工预算：为材料进场、劳动、月、周、进度表编制提供依据。 2、技术交底： 开工前项目技术负责人分别向施工员进行技术安全交底，内容有图纸交底，设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目工程师施工员班组长。项目技术负责人向施工员进行交底必须细致、齐全，并结合具体操作部位，关键部位的质量要求，讲解要点和注意事项等。施工员接受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，保证按要求完成施工任务。3、现场准备 （1）、根据平面设计,挖砌排水明沟、集水井、沉淀池,确定排水走向找坡,使
12、场内水畅通无阻,经沉淀处理排入城市管网，场地硬地化排水系统业主在移交场地前已施工完毕。 （2）、按施工需要机械进场就位。 （3）、根据工程进度安排各种工人分期进场。 （4）、水泥等材料的采购，并化验合格后运至现场。 （5）、布置供电、供水线路。4、生产准备（1）、建筑材料及安全防护用品准备：水泥、建筑材料，特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。（2）、修整施工出入口，铺设现场内施工道路，作好地面排水沟、车辆冲洗台，搭设平面布置图中的临建设施，安装好备用柴油发电机。（3）、施工管理人员进场后，
13、做好如下准备工作：会同有关单位做好现场的移交工作，包括测量控制点以及有关技术资料，并复核控制点。（4）、临时用电、临时用水的搭设、安装、调试。（5）、组织施工管理人员及劳动力调配入场，满足施工要求。5、施工准备工作计划表序号项 目内 容第几天完成承办及审定单位1施工组织设计编制确定施工方案和质量技术安全等措施，并报审。1业主、总包、监理、公司2建立施工组织机构成立项目经理部，确定各班组及组成人员。1公司3现场定位放线点线复核，建立平面布置和建筑物的定位和控制细部。1项目部4现场平面布置按总平面图布置水电及临时设施。1项目部5主要机具进场机械设备进场就位。1公司、项目部6主要材料进场部分急用材料
14、进场。1项目部7劳动力进场与教育组织劳动力陆续进场，进行三级安全技术教育。2项目部8施工方案编制与交底编写详细的施工方案，并向有关人员和班组仔细交底。1项目部9编写施工预算计算工程量，人工、材料限额量、机械台班。1项目部10材料计划材料和各种半成品需量计划1项目部11图纸会审全部施工图。2业主、总包、监理、公司12砂浆、混凝土配合比各种标号的砂浆，混凝土配合比设计。1实验室13进度计划交底明确总进度安排及各部门的任务和期限。1项目部14质量安全交底明确质量等级特殊要求，加强安全劳动保护。1项目部（二）指导思想与组织机构公司本着“信誉为本、服务社会、质量第一、顾客上至”的质量方针，为实现本工程建设的优质、高速、安全。文明、低耗的目标而奋斗，
