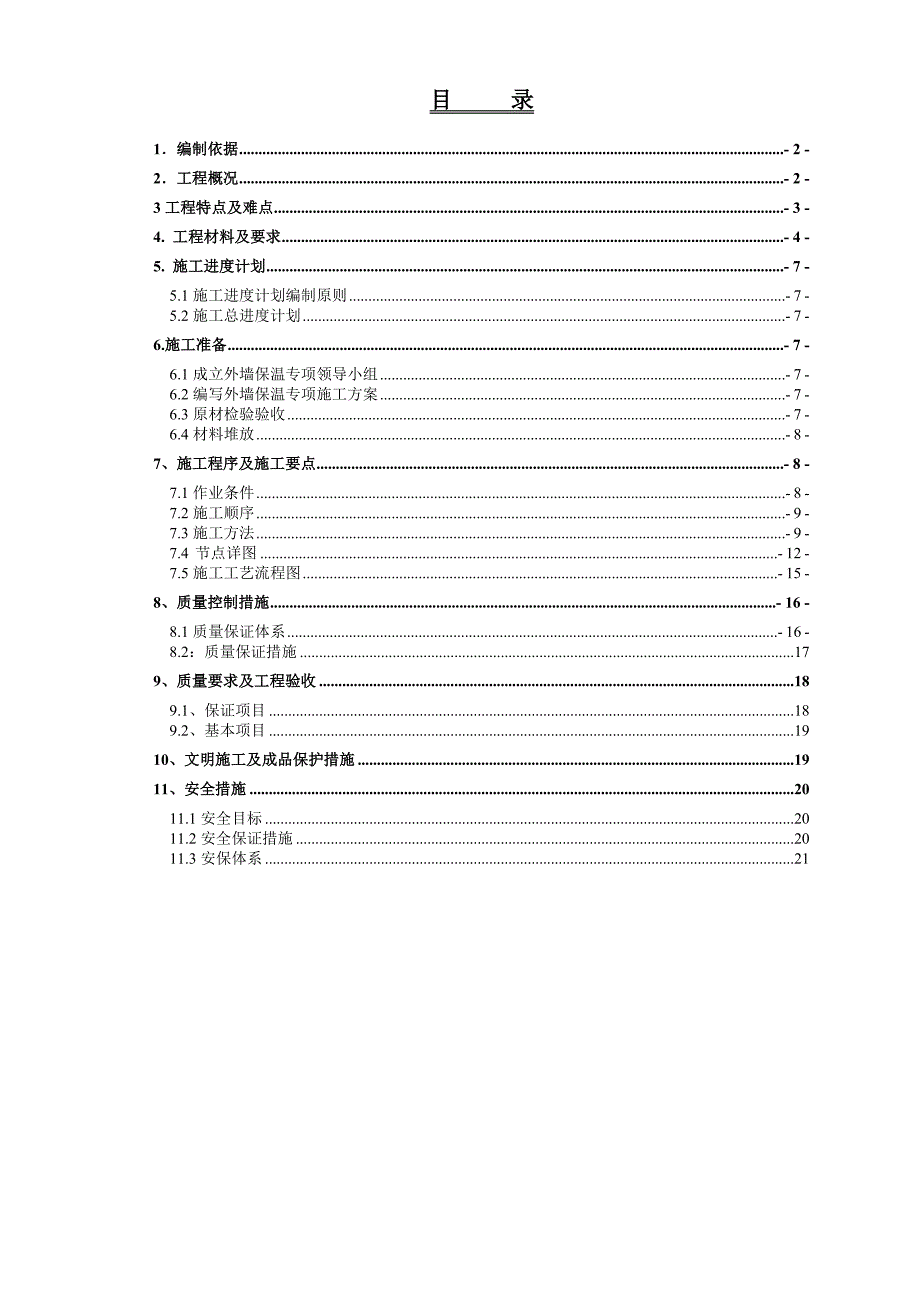

1、目 录1编制依据- 2 -2工程概况- 2 -3工程特点及难点- 3 -4. 工程材料及要求- 4 -5. 施工进度计划- 7 -5.1施工进度计划编制原则- 7 -5.2施工总进度计划- 7 -6.施工准备- 7 -6.1成立外墙保温专项领导小组- 7 -6.2编写外墙保温专项施工方案- 7 -6.3原材检验验收- 7 -6.4材料堆放- 8 -7、施工程序及施工要点- 8 -7.1作业条件- 8 -7.2施工顺序- 9 -7.3施工方法- 9 -7.4 节点详图- 12 -7.5施工工艺流程图- 15 -8、质量控制措施- 16 -8.1质量保证体系- 16 -8.2：质量保证措施179、

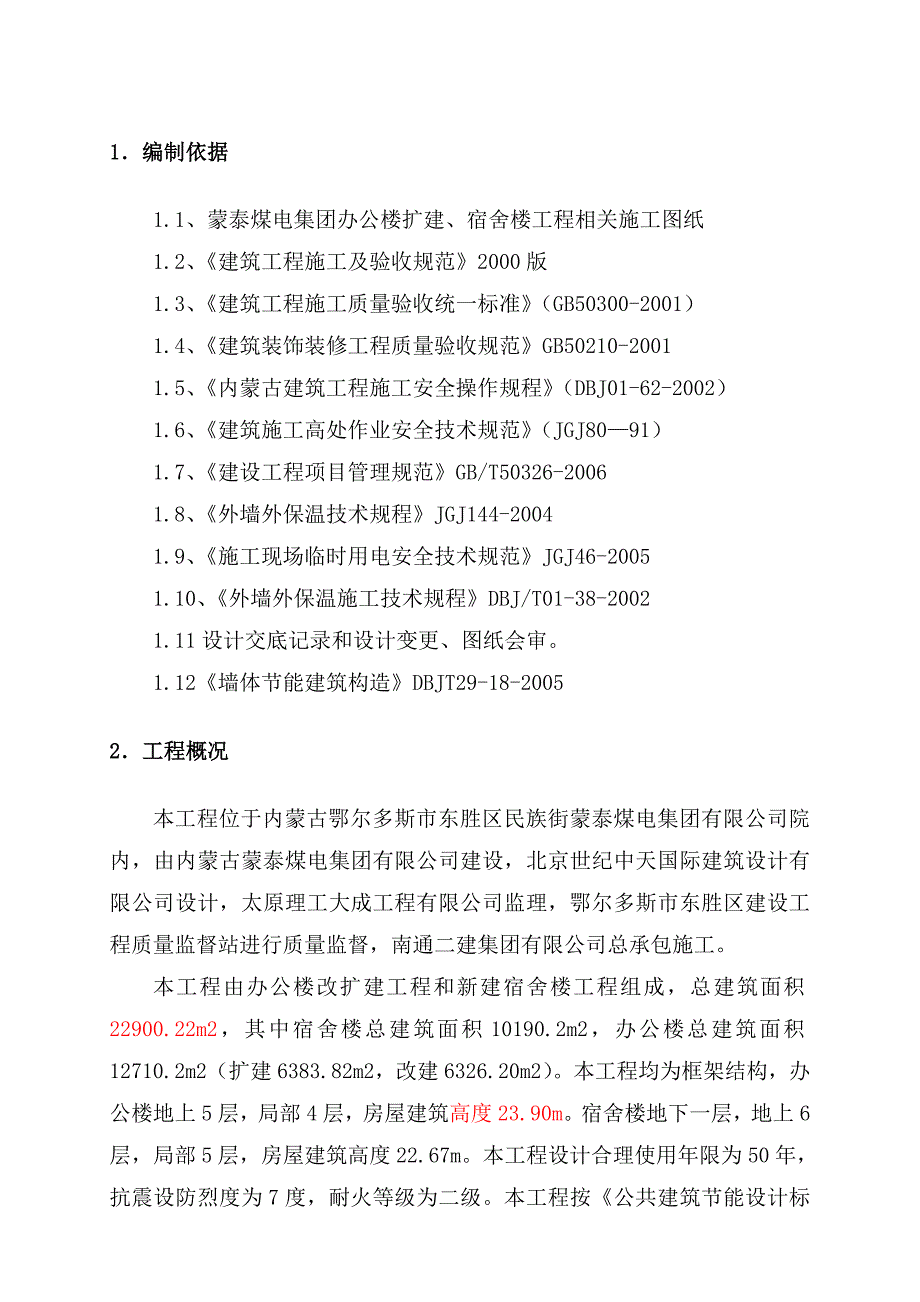

2、质量要求及工程验收189.1、保证项目189.2、基本项目1910、文明施工及成品保护措施1911、安全措施2011.1安全目标2011.2安全保证措施2011.3安保体系211编制依据1.1、蒙泰煤电集团办公楼扩建、宿舍楼工程相关施工图纸1.2、建筑工程施工及验收规范2000版1.3、建筑工程施工质量验收统一标准（GB50300-2001）1.4、建筑装饰装修工程质量验收规范GB50210-20011.5、内蒙古建筑工程施工安全操作规程（DBJ01-62-2002）1.6、建筑施工高处作业安全技术规范（JGJ8091）1.7、建设工程项目管理规范GB/T50326-20061.8、外墙外保温
3、技术规程JGJ144-20041.9、施工现场临时用电安全技术规范JGJ46-20051.10、外墙外保温施工技术规程DBJ/T01-38-20021.11设计交底记录和设计变更、图纸会审。1.12墙体节能建筑构造DBJT29-18-20052工程概况本工程位于内蒙古鄂尔多斯市东胜区民族街蒙泰煤电集团有限公司院内，由内蒙古蒙泰煤电集团有限公司建设，北京世纪中天国际建筑设计有限公司设计，太原理工大成工程有限公司监理，鄂尔多斯市东胜区建设工程质量监督站进行质量监督，南通二建集团有限公司总承包施工。本工程由办公楼改扩建工程和新建宿舍楼工程组成，总建筑面积22900.22m2，其中宿舍楼总建筑面积10

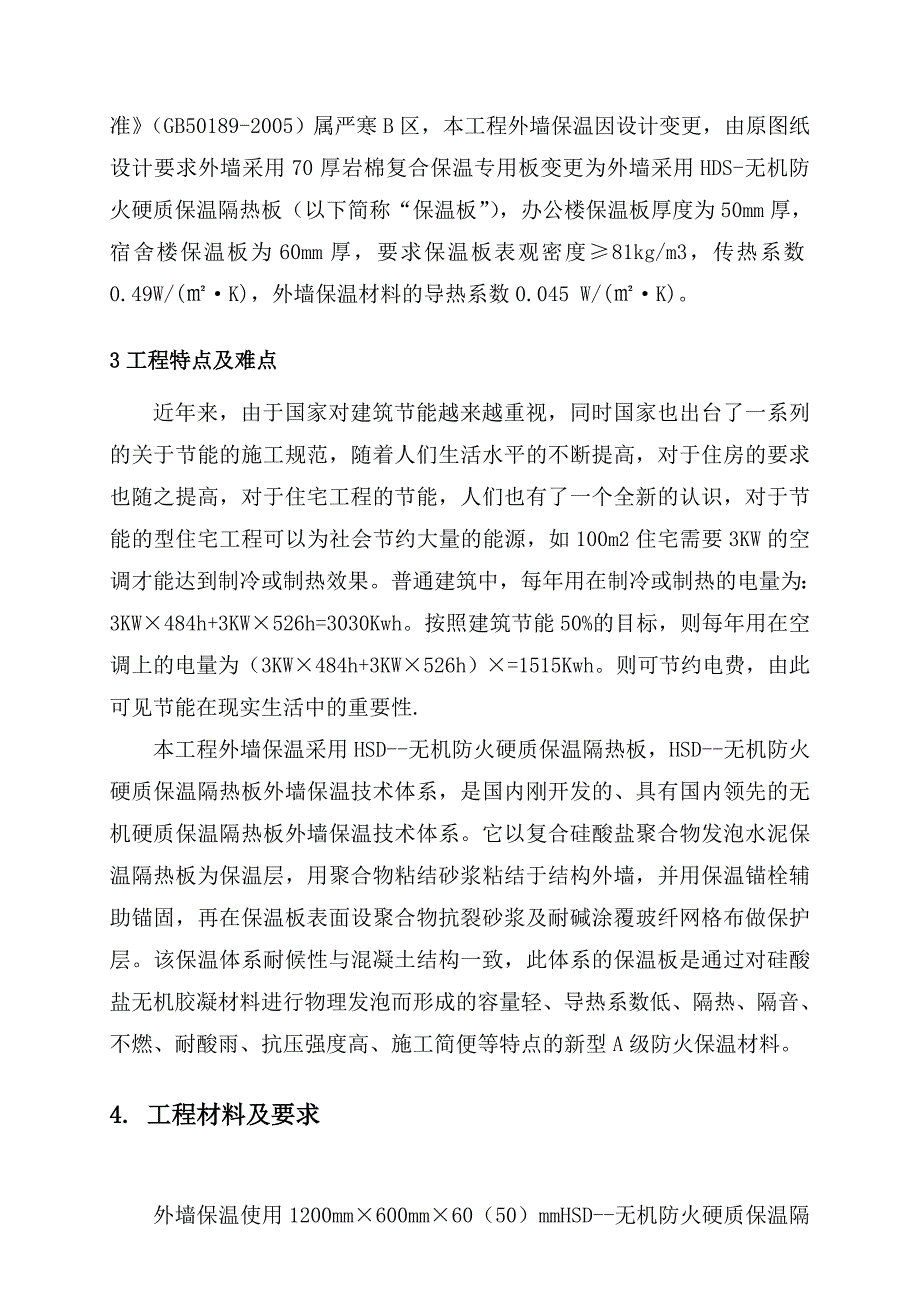

4、190.2m2，办公楼总建筑面积12710.2m2（扩建6383.82m2，改建6326.20m2）。本工程均为框架结构，办公楼地上5层，局部4层，房屋建筑高度23.90m。宿舍楼地下一层，地上6层，局部5层，房屋建筑高度22.67m。本工程设计合理使用年限为50年，抗震设防烈度为7度，耐火等级为二级。本工程按公共建筑节能设计标准（GB50189-2005）属严寒B区，本工程外墙保温因设计变更，由原图纸设计要求外墙采用70厚岩棉复合保温专用板变更为外墙采用HDS-无机防火硬质保温隔热板（以下简称“保温板”），办公楼保温板厚度为50mm厚，宿舍楼保温板为60mm厚，要求保温板表观密度81kg/m
5、3，传热系数0.49W/(K)，外墙保温材料的导热系数0.045 W/(K)。3工程特点及难点近年来，由于国家对建筑节能越来越重视，同时国家也出台了一系列的关于节能的施工规范，随着人们生活水平的不断提高，对于住房的要求也随之提高，对于住宅工程的节能，人们也有了一个全新的认识，对于节能的型住宅工程可以为社会节约大量的能源，如100m2住宅需要3KW的空调才能达到制冷或制热效果。普通建筑中，每年用在制冷或制热的电量为：3KW484h+3KW526h=3030Kwh。按照建筑节能50%的目标，则每年用在空调上的电量为（3KW484h+3KW526h）=1515Kwh。则可节约电费，由此可见节能在现实
6、生活中的重要性.本工程外墙保温采用HSD-无机防火硬质保温隔热板，HSD-无机防火硬质保温隔热板外墙保温技术体系，是国内刚开发的、具有国内领先的无机硬质保温隔热板外墙保温技术体系。它以复合硅酸盐聚合物发泡水泥保温隔热板为保温层，用聚合物粘结砂浆粘结于结构外墙，并用保温锚栓辅助锚固，再在保温板表面设聚合物抗裂砂浆及耐碱涂覆玻纤网格布做保护层。该保温体系耐候性与混凝土结构一致，此体系的保温板是通过对硅酸盐无机胶凝材料进行物理发泡而形成的容量轻、导热系数低、隔热、隔音、不燃、耐酸雨、抗压强度高、施工简便等特点的新型A级防火保温材料。4. 工程材料及要求外墙保温使用1200mm600mm60（50）m
7、mHSD-无机防火硬质保温隔热板。1、HDS-无机防火硬质保温隔热板应有出厂合格证、检测报告，选用产品的厚度、规格应予设计要求一致，外形应整齐；选用产品的密度、导热系数、抗压强度、燃烧性能（A级）应符合设计要求。保温板尺寸偏差项目允许偏差厚度，（mm）3长度，（mm）+10 -3宽度（mm）+5 -3直角偏离度（mm）5板面平整度偏差（mm）6注：本表的允许偏差值以1200mm长*600mm宽的保温板为基准2、专用聚合物砂浆胶粘剂执行标准：JG149-2003，聚合物粘结砂浆，是一种聚合物增强的水泥基预配制干湿柔性粘结砂浆。它是以水泥、石英砂、进口聚合物胶结料配以多种添加剂经双轴无重粒子混合机
8、均混而成，和掺入传统建筑胶的砂浆相比具有优良的柔韧性和粘结性能，以及良好的抗下垂性、保水性、耐水性以及简单方便的可操作性，增强了基材与保温板之间的粘结强度，增强了拉伸强度，防止空鼓。直接加水，施工方便，操作简单，工效高。无毒无嗅、不燃、不伤人体，不含挥发性溶剂，属绿色环保产品。主要成分： 进口高分子聚合物复合体理化性能：外观： 粉末状，固含量 ：99，PH 值 ：6-8特性：1 、可在冷水中快速分散、溶解。2、用于外墙外保温体系聚苯板或毛面挤塑板的粘结。3 、显著提高粘结砂浆的粘结力、保水性、施工性和开放时间。施工速度快、效率高。4 、符合 JG149-2003 标准中对胶粘剂性能指标的要求。
9、5 、本品无毒、无味，绿色环保。6、技术参数：项目：保温粘结砂浆 检验项目：拉伸粘结强度（MPa）性能指标：与水泥砂浆常温常态：0.07耐水：0.50耐冻融：0.50与聚苯板（常温常态）：0.10或聚苯板破坏耐水：0.10或聚苯板破坏耐冻融：0.10或聚苯板破坏可操作时间（h）：2h3、聚合物抗裂砂浆聚合物抗裂砂浆是由优质水泥、石英砂、进口胶粉和多种功能性添加剂、外加剂均混而成的粉状产品。聚合物抗裂砂浆同时具有柔性高、产品粘结强度高、耐候性高、防水抗裂效果好、使用环保、操作方便等诸多优点。性能指标：标准拉伸粘结强Mpa(与聚苯板)常温常态0.10或聚苯板破坏 耐水0.10或聚苯板破坏柔韧性28
10、d压折比(抗压强度/抗折强度)3.0抗裂性(厚度5mm以下)无裂纹 可操作时间 (h)1.54.04、耐碱涂覆玻纤网格布玻璃纤维耐碱网格布是以中碱或无碱玻璃纤维机织物为基础,经耐碱涂层处理而成.该产品强度高、粘结性好、服帖性、 定位性极佳，广泛应用于墙体增强，外墙保温，屋面防水等方面，还可应用于水泥、塑料、沥青、大理石、马赛克等墙 体材料的增强，是建筑行业理想的工程材料。耐碱玻璃纤维与普通的无碱、中碱玻璃纤维相比，有其显著的特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强的耐腐蚀性，是玻纤增强水泥制品（GRC）中不可替代的增强材料。 耐碱玻璃纤维是玻璃纤维增强水泥（GRC）的基材，随
11、着墙改的深入和经济发展，GRC已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途。可以制作钢筋混凝土难以实现或无法比拟的一些制品和构件。可用于非承重、次要承重、半承重的建筑构件、装饰件、农牧业设施等场合。 耐碱玻璃纤维网格布以中碱和无碱玻纤网布为基材，经丙烯酸共聚胶液后处理而成，该网布具有强度高，耐碱，耐酸性能优良，与树脂粘结性强，易溶于苯乙烯、硬挺性、定位性极佳，主要用于水泥、塑料、沥青、屋面、墙体的增强材料。 主要用于GRC预铺、涂抹或机械化成型，尤其适合于现场施工外墙保温工程。5、主要施工用具 外接电源设备、电动搅拌器、电热丝切割器、角磨机、电锤、密齿手锯、
12、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、抹子、阴阳角抹子、托线板、2m靠尺、墨斗等。5. 施工进度计划5.1施工进度计划编制原则结合建设单位对施工噪音、施工作业时间等各方面的要求进行综合考虑，以满足总体施工工期为原则，合理配置资源，采用先进的施工技术和实施标准化的施工管理，依据工程特点，结合公司技术、资源进行总体规划安排。5.2施工总进度计划根据施工现场实际情况，结合施工工期总体要求，在进行施工前进行编制并报监理单位审批。6.施工准备6.1成立外墙保温专项领导小组成立外墙保温专项领导小组，指定外墙保温专项工程负责人，负责本工程施工、安全、质量、成本等方面的控制，以及和建设单位、监理单位、总包单位
13、、专业施工单位的协调配合等工作。6.2编写外墙保温专项施工方案编写外墙保温专项施工方案，报建设、监理单位进行审批，经报批后组织专业施工队伍进场施工。6.3原材检验验收所有原材进场后应提供出厂合格证明等相关资料，会同监理单位验收后统一见证取样并送有资质的检测单位进行复试检测。6.4材料堆放1、为保证保温材料的防水防火等要求，在施工现场楼内设保温材料仓库，堆放保温板及砂浆等材料。2、对进场的材料按施工现场总平面图指定地点堆放整齐。3、保温板存放时应有防火和防水措施，运转时应注意保护，以免碰坏。7、施工程序及施工要点7.1作业条件 1、主体隐蔽工程验收完毕，基层处理完毕。（1）结构外墙经过甲方验收达
14、到标准的，方可进行外墙外保温施工，外保温施工由总包牵头与主体结构办理中间交接验收，对外墙表面空鼓、开裂处、不平整处清理修补完毕。（2）清理基层墙体：清除浮尘、浮砂，高出基准墙10mm的部位应剔凿，切除残留的钢筋，钢丝绳。（3）进行外墙保温施工的墙体基面的尺寸偏差还应符合表一之规定：主体结构墙体基面的允许偏差结构做法项 目允许偏差，mm砌体工程墙面垂直度每层5（2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度52m直尺和楔形塞尺检查混凝土工程垂直度层高5m85m10全高H/1000且30表面平整度2m长度82、主体外墙应验收完毕，达到建筑工程质量检验统一标准（GB50300-2
