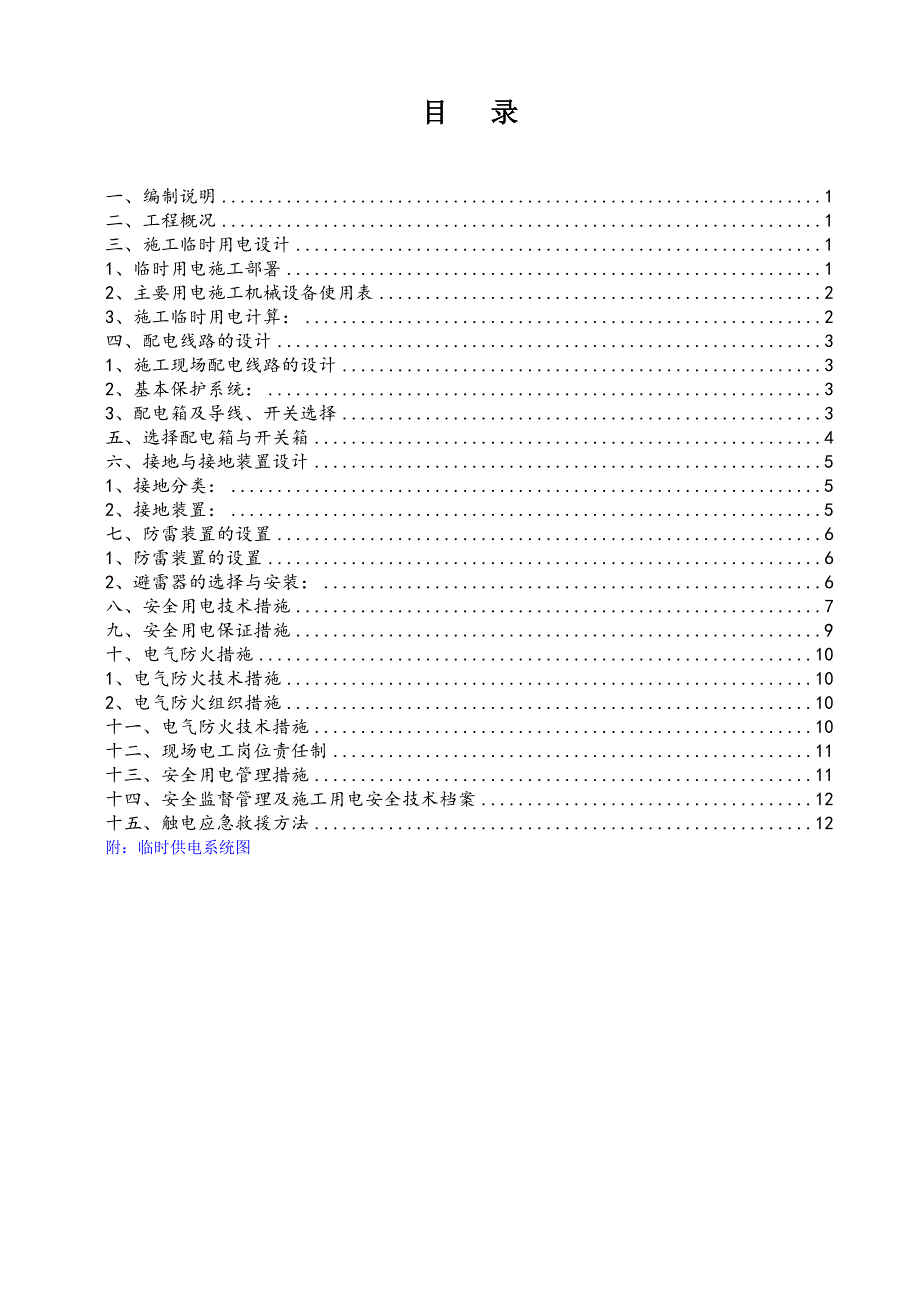

某项目施工临时用电方案.doc_第1页
第1页 / 共13页

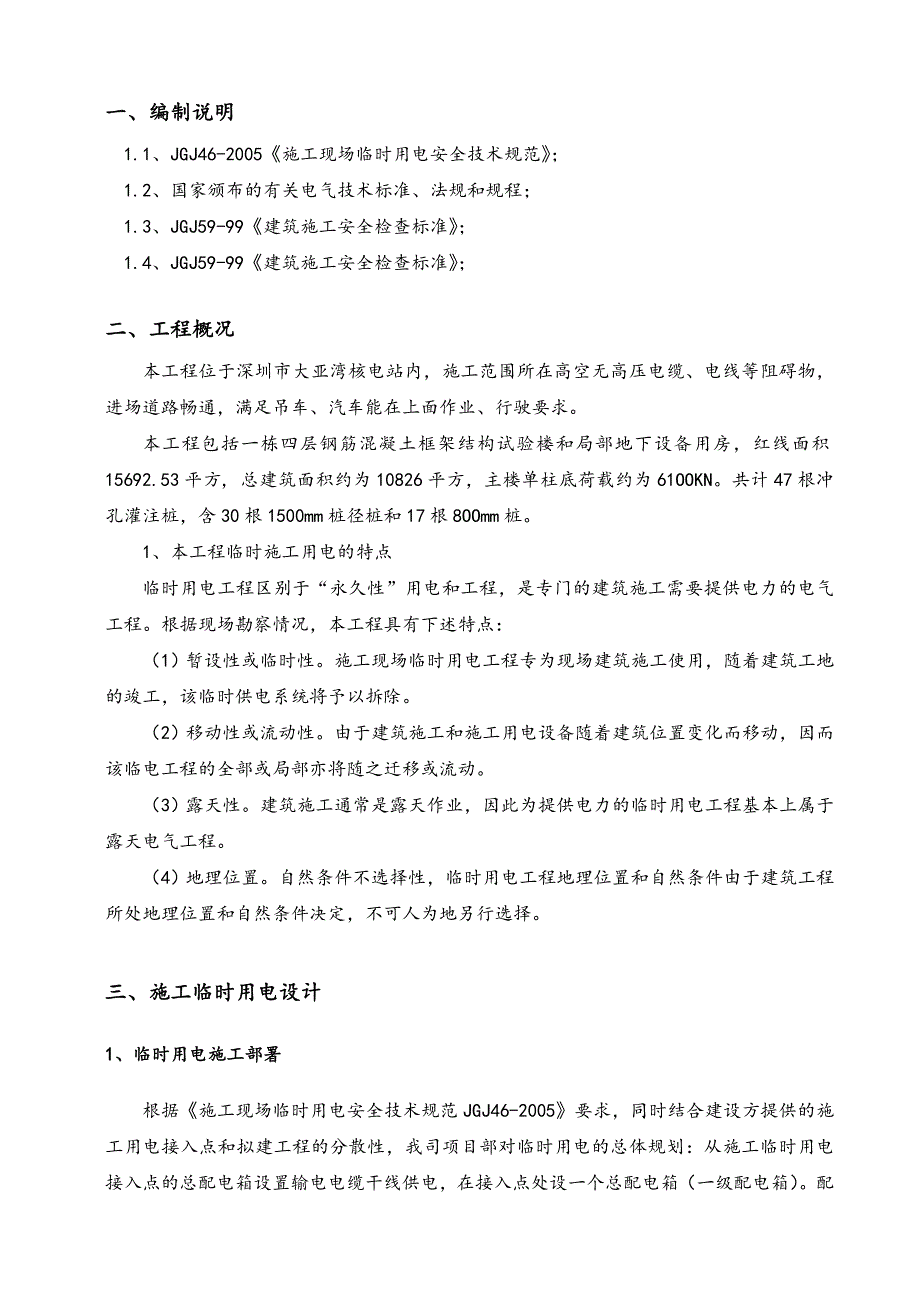

某项目施工临时用电方案.doc_第2页
第2页 / 共13页

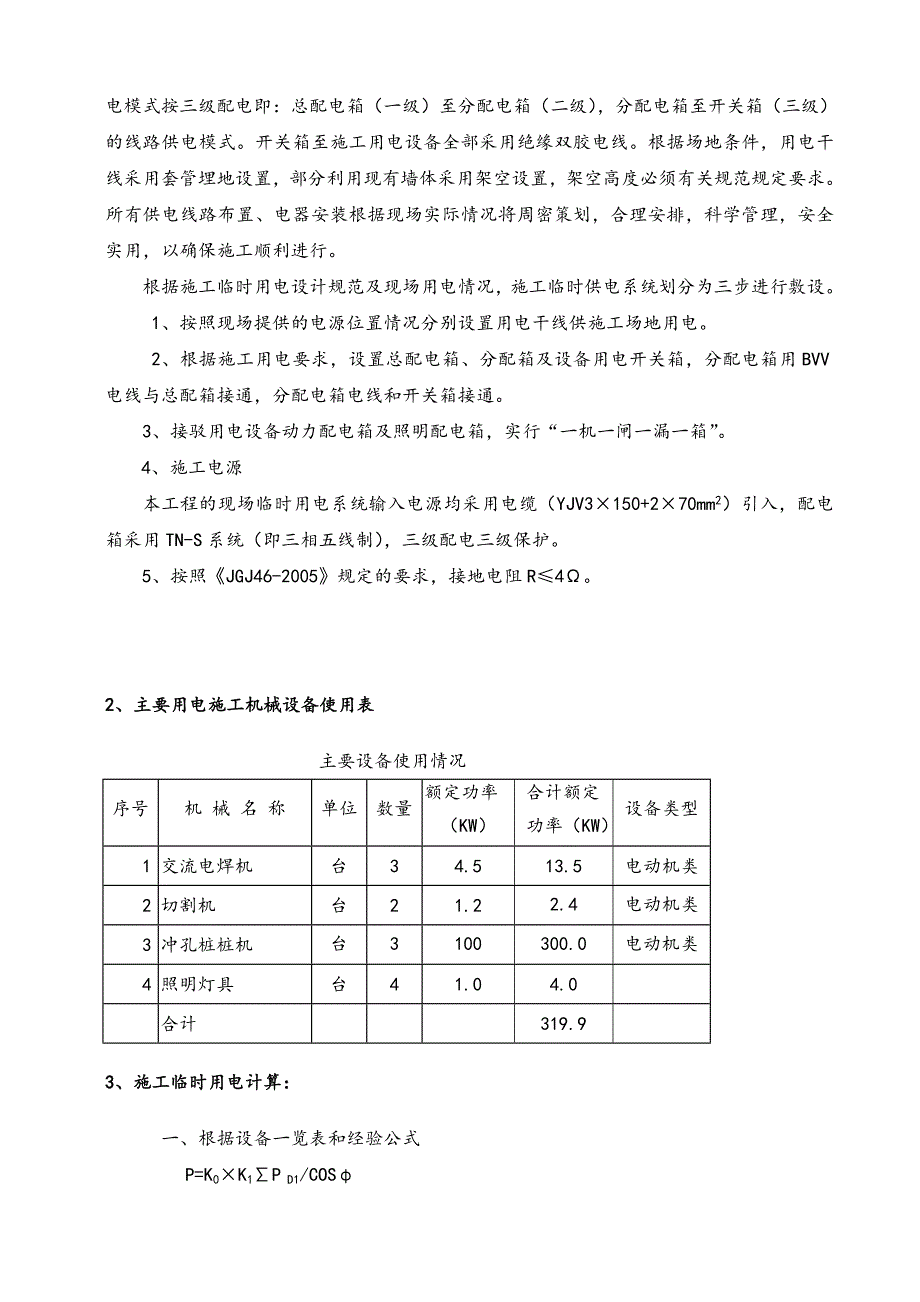

某项目施工临时用电方案.doc_第3页
第3页 / 共13页
某项目施工临时用电方案.doc_第4页
第4页 / 共13页
某项目施工临时用电方案.doc_第5页
第5页 / 共13页
某项目施工临时用电方案.doc_第6页
第6页 / 共13页
某项目施工临时用电方案.doc_第7页
第7页 / 共13页
某项目施工临时用电方案.doc_第8页
第8页 / 共13页
某项目施工临时用电方案.doc_第9页
第9页 / 共13页
某项目施工临时用电方案.doc_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某项目施工临时用电方案.doc》由会员分享,可在线阅读,更多相关《某项目施工临时用电方案.doc(13页珍藏版)》请在第壹文秘上搜索。

1、目 录 一、编制说明1二、工程概况1三、施工临时用电设计11、临时用电施工部署12、主要用电施工机械设备使用表23、施工临时用电计算:2四、配电线路的设计31、施工现场配电线路的设计32、基本保护系统:33、配电箱及导线、开关选择3五、选择配电箱与开关箱4六、接地与接地装置设计51、接地分类:52、接地装置:5七、防雷装置的设置61、防雷装置的设置62、避雷器的选择与安装:6八、安全用电技术措施7九、安全用电保证措施9十、电气防火措施101、电气防火技术措施102、电气防火组织措施10十一、电气防火技术措施10十二、现场电工岗位责任制11十三、安全用电管理措施11十四、安全监督管理及施工用电安

2、全技术档案12十五、触电应急救援方法12附:临时供电系统图一、编制说明1.1、JGJ46-2005施工现场临时用电安全技术规范;1.2、国家颁布的有关电气技术标准、法规和规程;1.3、JGJ59-99建筑施工安全检查标准;1.4、JGJ59-99建筑施工安全检查标准;二、工程概况本工程位于深圳市大亚湾核电站内,施工范围所在高空无高压电缆、电线等阻碍物,进场道路畅通,满足吊车、汽车能在上面作业、行驶要求。本工程包括一栋四层钢筋混凝土框架结构试验楼和局部地下设备用房,红线面积15692.53平方, 总建筑面积约为10826平方,主楼单柱底荷载约为61OOKN。共计47根冲孔灌注桩,含30根1500

3、mm桩径桩和17根8OOmm桩。1、本工程临时施工用电的特点 临时用电工程区别于“永久性”用电和工程,是专门的建筑施工需要提供电力的电气工程。根据现场勘察情况,本工程具有下述特点:(1)暂设性或临时性。施工现场临时用电工程专为现场建筑施工使用,随着建筑工地的竣工,该临时供电系统将予以拆除。(2)移动性或流动性。由于建筑施工和施工用电设备随着建筑位置变化而移动,因而该临电工程的全部或局部亦将随之迁移或流动。(3)露天性。建筑施工通常是露天作业,因此为提供电力的临时用电工程基本上属于露天电气工程。(4)地理位置。自然条件不选择性,临时用电工程地理位置和自然条件由于建筑工程所处地理位置和自然条件决定

4、,不可人为地另行选择。三、施工临时用电设计1、临时用电施工部署根据施工现场临时用电安全技术规范JGJ46-2005要求,同时结合建设方提供的施工用电接入点和拟建工程的分散性,我司项目部对临时用电的总体规划:从施工临时用电接入点的总配电箱设置输电电缆干线供电,在接入点处设一个总配电箱(一级配电箱)。配电模式按三级配电即:总配电箱(一级)至分配电箱(二级),分配电箱至开关箱(三级)的线路供电模式。开关箱至施工用电设备全部采用绝缘双胶电线。根据场地条件,用电干线采用套管埋地设置,部分利用现有墙体采用架空设置,架空高度必须有关规范规定要求。所有供电线路布置、电器安装根据现场实际情况将周密策划,合理安排

5、,科学管理,安全实用,以确保施工顺利进行。根据施工临时用电设计规范及现场用电情况,施工临时供电系统划分为三步进行敷设。1、按照现场提供的电源位置情况分别设置用电干线供施工场地用电。 2、根据施工用电要求,设置总配电箱、分配箱及设备用电开关箱,分配电箱用BVV电线与总配箱接通,分配电箱电线和开关箱接通。3、接驳用电设备动力配电箱及照明配电箱,实行“一机一闸一漏一箱”。4、施工电源本工程的现场临时用电系统输入电源均采用电缆(YJV3150+270mm2)引入,配电箱采用TN-S系统(即三相五线制),三级配电三级保护。5、按照JGJ46-2005规定的要求,接地电阻R4。2、主要用电施工机械设备使用

6、表主要设备使用情况序号机 械 名 称单位数量额定功率(KW)合计额定功率(KW)设备类型1交流电焊机台34.513.5电动机类2切割机台21.22.4电动机类3冲孔桩桩机台3100300.0电动机类4照明灯具台41.04.0合计319.93、施工临时用电计算:一、根据设备一览表和经验公式P=K0K1P D1/COS计算施工高峰期的负荷KO取1.1,COS取0.85。式中KO、K1为需要系数,根据现场实际情况分别取、1.1、0.8。PD1 电动机额定功率统计为319.9KWP=1.10.8319.9/0.85=331.19KW四、配电线路的设计1、施工现场配电线路的设计(1)根据本工程现场实际情

7、况,供电干线采用规范的架空方式架设。(2)低压配电线路型式选择:选择放射树干式配电线路,如下图所示。总配电箱二级分配电箱二级分配电箱 三级分配电箱三级分配电箱三级分配电箱三级分配电箱2、基本保护系统:按照JGJ46-2005施工现场临时用电安全技术规范规定,在施工现场变压器低压侧中性点直接接地,在三相五线制临时用电工程中,必须采用具有专用保护零线TN-S接零保护系统,并且在专用保护零线上,应做不少于三处的重复接地。3、配电箱及导线、开关选择施工现场的开关设备主要由各种开关电器组合而成的配电箱、开关箱等,并成为整个临时用电系统的枢纽。为了确保临时用电的安全,配电箱和开关必须在技术上采取合理的组成

8、结构形式,并与施工临时用电工程配电线路相适应,在保护方面采用TN-S系统。本施工场地只用一条主干线对施工现场进行供电。3.1、总配电箱的仪表可装箱门上。3.2、总配电箱若没有设置一级漏电保护器,则分配电箱中必须装设漏电保护器。此时,总配电箱中漏电保护器的位置可用熔断器或具有短路和过载保护功能的自动开关代替,而分配电箱中熔断器位置应用漏电保护器(具有开关、短路和过载保护功能)取代。3.3、工地用电设备的控制箱根据设备要求进行开关电器的结构组合。配电导线截面一般根据用电计算允许电流进行查表选择,可按下式进行计算:IL=(KP总)/(U线COS)3.4、各干线的线路中电流量的计算和导线的选择、开关选

9、择(1)L1干线(总装车间变电所 总配电箱)L1在其干线中主要配电箱,施工机械计划容量(见表:主要设备使用情况): P1总319.9KW 在L1干线中P按下列公式计算 P1=K(1.05P总1/COS)其中:K机械暂载率,本施工场地取0.8COS功率因数本施工场地取0.85代入公式P1=0.81.05319.9/0.85=316.14KW在L1干线中I按下列公式计算I1=(KP1)/(U线COS)其中: K 系数取值本场取值为0.5 P1临时用电L1干线中高峰时总量U线导线电压,本工程为380VCOS功率因数本工地取0.85把各数值代入公式I1=(0.5316.141000)/( 3800.8

10、5) =252.55A 在L1干线中由于其峰值单相电流为11.2A,查表可知, 本工地从总装车间重卡变电所引至总配电箱的供电线路,采用YJV3150+270mm2的铜芯重型橡皮绝缘电缆可满足工地的施工用电需求。由于不存在大型机具的直接起动,故漏电开关选择额定电流300A,额定动作电流200mA,动作时间0.2S的漏电型开关,熔断式隔离开关选择额定电流400A的隔离开关。五、选择配电箱与开关箱1、配电箱、开关箱应采用铁板或优质绝缘材料制作,铁板厚度应大于1.5mm,箱内电器应安装在金属或非木质的绝缘电器安装板上,金属板与电箱箱体应作电器连接。2、配电箱、开关箱尺寸应保证其内部开关电器的安装、接线

11、、维修、操作方便,以及符合有关规定的电气安全距离。3、配电箱、开关箱的箱体上应焊接用作保护接零(接PE线)的所谓接地螺栓,亦可直接加装PE端子板;以及加装N线端子板(与箱体绝缘)。4、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。进出线应加护套分路成束并做防水弯,导线不束不得与箱体进、出口直接接触。5、所有配电箱、开关箱应有门并配锁,配电箱和开关箱应由专人负责。配电箱、开关箱的外形应具备防雨、防尘结构,以适用于室外安装使用。 6、所有配电箱、开关箱应标明其名称、用途,并作出分路标记。7、配电箱内电器的配置与接线顺序:总隔离开关总漏电保护器分路

12、隔离开关。开关箱内电器的配置与接线顺序:隔离开关漏电保护器熔断器用电设备;或:隔离开关自动空气开关-漏电保护器用电设备。8、每台用电设备应有各自专用的开关箱,必须实行“一机一闸一漏一箱”制。严禁用同一个开关电器直接控制二台及二台以上用电设备(含插座)。9、开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S,使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S。六、接地与接地装置设计1、接地分类:现场工作接地、保护性接地及重复接地均采用直接接地。 2、接地装置: a、接地体:自然接地体用建筑

13、基础,人工接地体可用圆钢、钢管、角钢、扁钢及焊接物。 b、接地线:采用自然接地线的人工接地线,但要保证与接地体电气连接。 3、接地体和接地的敷设。 a、充分利用自然接地。 b、尽量利用自然接地线。 c、人工接地体水平敷设时,间距不宜小于5米,垂直敷设时,间距不小于其长度的2倍,顶面离地面0.6m,若小于0.6m要盖硬质保护板,接地体规格园钢直径74mm;钢管的厚度3.5mm;角钢的厚度4mm;偏钢截面积48mm2;厚度8mm。 d、人工接地线最小规格,绝缘铜线截面1.5mm。 e、接地线与接地体边接宜焊接,与接地设备可用焊接或螺栓连接。 f、接地线连接处应焊接。 g、接地装置各部分要保证电气连

14、接,适当采用防潮、防腐措施。 j、每一接地装置的接地线应采用二根及以上导体;并在不同点与接地体做电气连接。 4、接地电阻:采用TN-S系统时,保护零线每一重复接地装置的接地电阻不得大于10,但并联电阻值不得大于10,防雷接地电阻值不得大于4。七、防雷装置的设置 1、防雷装置的设置 a、井字架等高大建筑设备,应装设避雷针(未在保护范围内)。 b、生活区采用板房搭设,用引线与板房骨架连接,可以对直陆雷和雷电侵入性进行保护。 c、低压配电室的进线和出线处应设架空线绝缘子铁脚与配电室的接地装置联接,作防雷接地。 d、电缆线与架空线相联接处,作防雷保护(全电敷设时)。 e、架空线进户或接户杆上将绝缘子铁脚与电气设备接地。 2、避雷器的选择与安装: 选择原则: (a)避雷器的额定电压等级应与线路电压等级相适应。 (b)避雷器的灭弧电压不得低于安装地点可能出现的最大对地工频电压。(c)避雷器的工频放电电压和冲击放电电压限值应低于电网相应的绝缘水平。 八、安全用电技术措施1. 保护零线应从工作接地线
