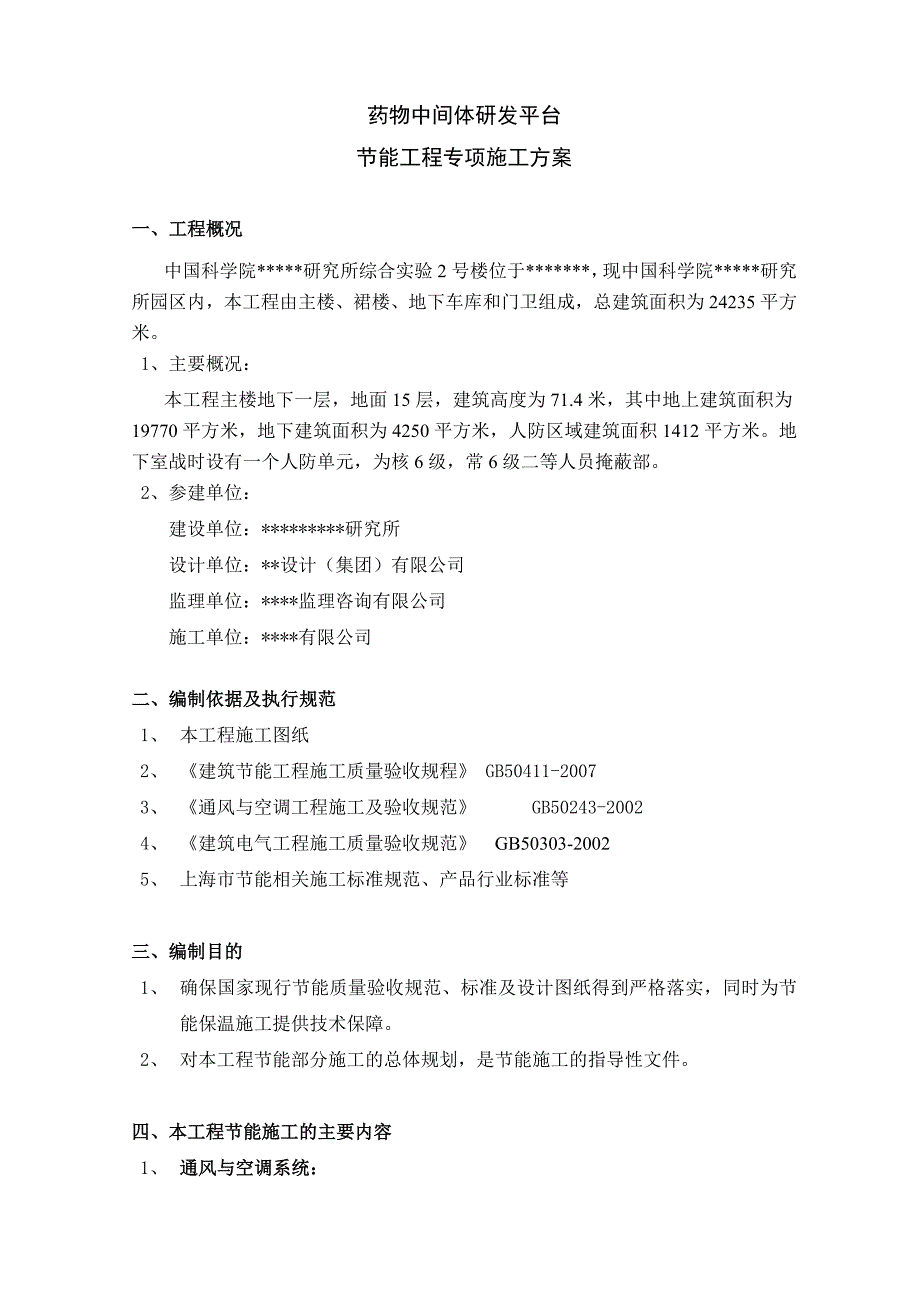

1、药物中间体研发平台节能工程专项施工方案一、工程概况中国科学院*研究所综合实验2号楼位于*，现中国科学院*研究所园区内，本工程由主楼、裙楼、地下车库和门卫组成，总建筑面积为24235平方米。1、主要概况：本工程主楼地下一层，地面15层，建筑高度为71.4米，其中地上建筑面积为19770平方米，地下建筑面积为4250平方米，人防区域建筑面积1412平方米。地下室战时设有一个人防单元，为核6级，常6级二等人员掩蔽部。2、参建单位：建设单位：*研究所设计单位：*设计（集团）有限公司监理单位：*监理咨询有限公司 施工单位：*有限公司二、编制依据及执行规范1、 本工程施工图纸2、 建筑节能工程施工质量验收
2、规程 GB50411-2007 3、 通风与空调工程施工及验收规范 GB50243-20024、 建筑电气工程施工质量验收规范 GB50303-20025、 上海市节能相关施工标准规范、产品行业标准等三、编制目的1、 确保国家现行节能质量验收规范、标准及设计图纸得到严格落实，同时为节能保温施工提供技术保障。2、 对本工程节能部分施工的总体规划，是节能施工的指导性文件。四、本工程节能施工的主要内容1、 通风与空调系统：（1） 空调冷热源： 本工程集中空调系统冷热源所涉及范围为一层大堂和报告厅，二层多功能厅和实验室空调及排风系统之补风预处理，其冷热源按业主要求选用风冷热泵机组，置于裙房屋顶，冷热源

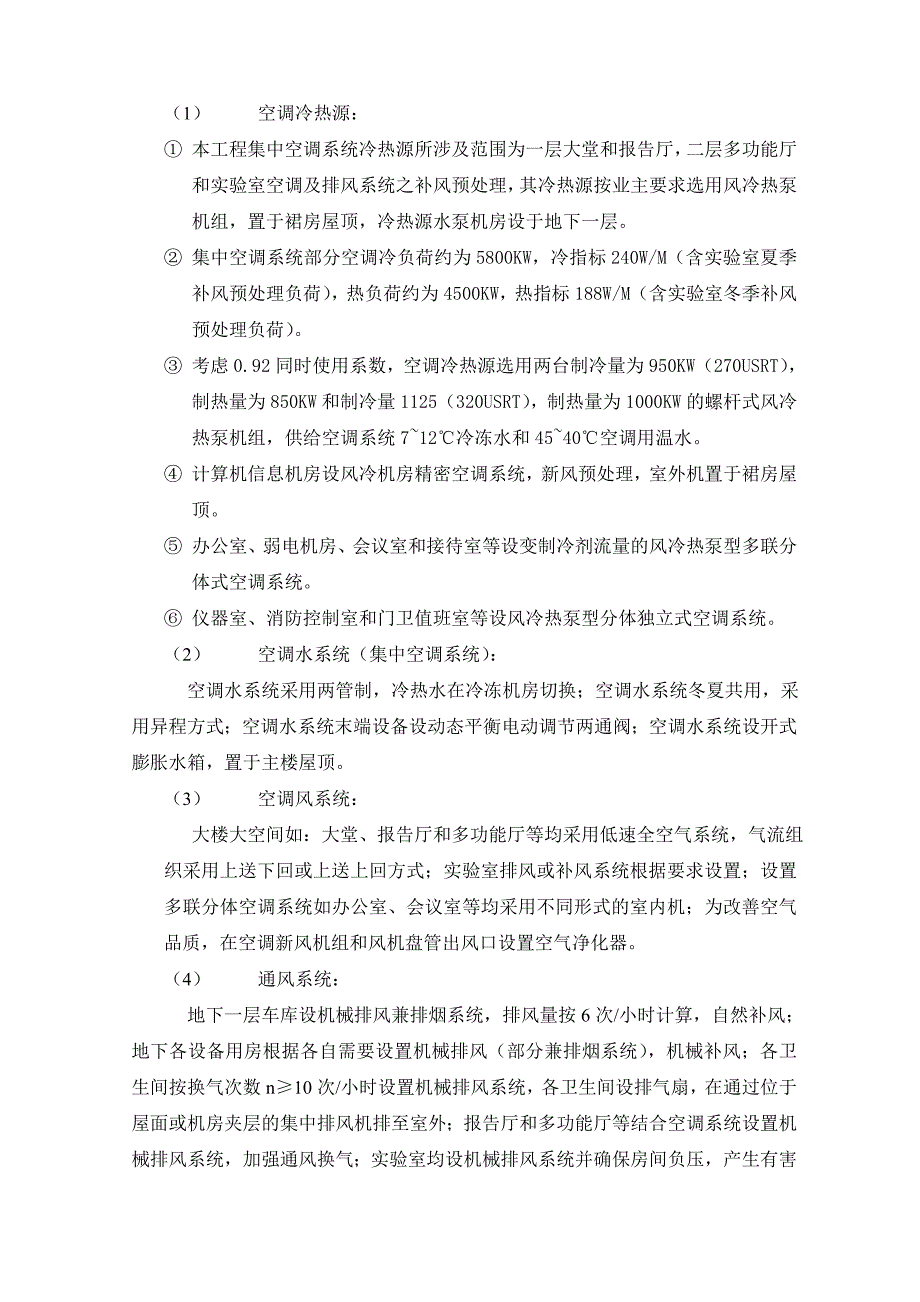

3、水泵机房设于地下一层。 集中空调系统部分空调冷负荷约为5800KW，冷指标240W/M（含实验室夏季补风预处理负荷），热负荷约为4500KW，热指标188W/M（含实验室冬季补风预处理负荷）。 考虑0.92同时使用系数，空调冷热源选用两台制冷量为950KW（270USRT），制热量为850KW和制冷量1125（320USRT），制热量为1000KW的螺杆式风冷热泵机组，供给空调系统712冷冻水和4540空调用温水。 计算机信息机房设风冷机房精密空调系统，新风预处理，室外机置于裙房屋顶。 办公室、弱电机房、会议室和接待室等设变制冷剂流量的风冷热泵型多联分体式空调系统。 仪器室、消防控制室和门卫值
4、班室等设风冷热泵型分体独立式空调系统。（2） 空调水系统（集中空调系统）： 空调水系统采用两管制，冷热水在冷冻机房切换；空调水系统冬夏共用，采用异程方式；空调水系统末端设备设动态平衡电动调节两通阀；空调水系统设开式膨胀水箱，置于主楼屋顶。（3） 空调风系统： 大楼大空间如：大堂、报告厅和多功能厅等均采用低速全空气系统，气流组织采用上送下回或上送上回方式；实验室排风或补风系统根据要求设置；设置多联分体空调系统如办公室、会议室等均采用不同形式的室内机；为改善空气品质，在空调新风机组和风机盘管出风口设置空气净化器。（4） 通风系统： 地下一层车库设机械排风兼排烟系统，排风量按6次/小时计算，自然补风

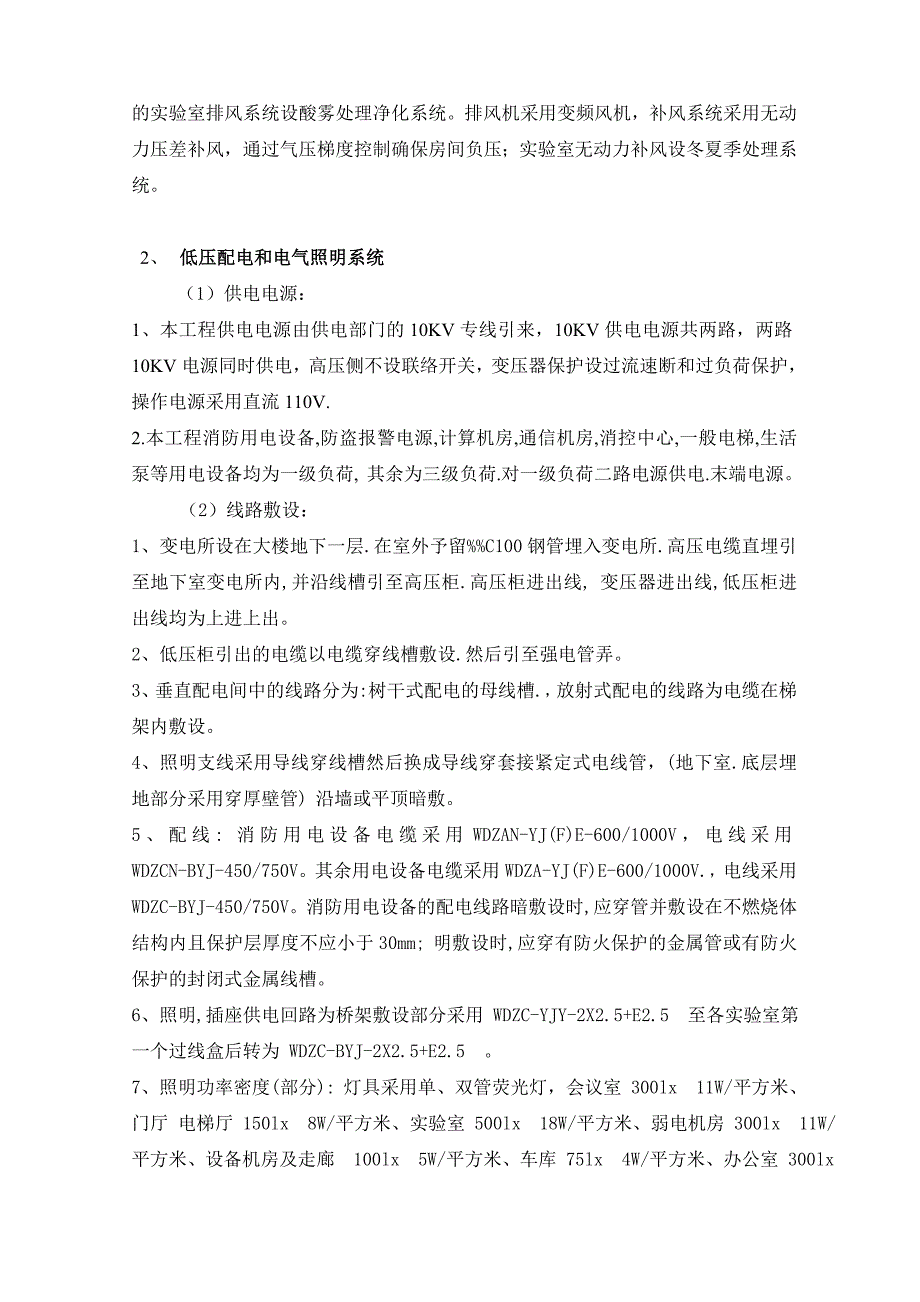

5、；地下各设备用房根据各自需要设置机械排风（部分兼排烟系统），机械补风；各卫生间按换气次数n10次/小时设置机械排风系统，各卫生间设排气扇，在通过位于屋面或机房夹层的集中排风机排至室外；报告厅和多功能厅等结合空调系统设置机械排风系统，加强通风换气；实验室均设机械排风系统并确保房间负压，产生有害的实验室排风系统设酸雾处理净化系统。排风机采用变频风机，补风系统采用无动力压差补风，通过气压梯度控制确保房间负压；实验室无动力补风设冬夏季处理系统。2、 低压配电和电气照明系统 （1）供电电源：1、本工程供电电源由供电部门的10KV专线引来，10KV供电电源共两路，两路10KV电源同时供电，高压侧不设联络开
6、关，变压器保护设过流速断和过负荷保护，操作电源采用直流110V.2.本工程消防用电设备,防盗报警电源,计算机房,通信机房,消控中心,一般电梯,生活泵等用电设备均为一级负荷, 其余为三级负荷.对一级负荷二路电源供电.末端电源。（2）线路敷设：1、变电所设在大楼地下一层.在室外予留%C100钢管埋入变电所.高压电缆直埋引至地下室变电所内,并沿线槽引至高压柜.高压柜进出线, 变压器进出线,低压柜进出线均为上进上出。2、低压柜引出的电缆以电缆穿线槽敷设.然后引至强电管弄。3、垂直配电间中的线路分为:树干式配电的母线槽.，放射式配电的线路为电缆在梯架内敷设。4、照明支线采用导线穿线槽然后换成导线穿套接紧
7、定式电线管，(地下室.底层埋地部分采用穿厚壁管) 沿墙或平顶暗敷。5、配线: 消防用电设备电缆采用WDZAN-YJ(F)E-600/1000V，电线采用WDZCN-BYJ-450/750V。其余用电设备电缆采用WDZA-YJ(F)E-600/1000V.，电线采用WDZC-BYJ-450/750V。消防用电设备的配电线路暗敷设时,应穿管并敷设在不燃烧体结构内且保护层厚度不应小于30mm; 明敷设时,应穿有防火保护的金属管或有防火保护的封闭式金属线槽。6、照明,插座供电回路为桥架敷设部分采用 WDZC-YJY-2X2.5+E2.5 至各实验室第一个过线盒后转为 WDZC-BYJ-2X2.5+E2
8、.5 。7、照明功率密度(部分): 灯具采用单、双管荧光灯，会议室 300lx 11W/平方米、门厅 电梯厅 150lx 8W/平方米、实验室 500lx 18W/平方米、弱电机房 300lx 11W/平方米、设备机房及走廊 100lx 5W/平方米、车库 75lx 4W/平方米、办公室 300lx 11W/平方米。五、主要施工方案及质量保证措施（一）、通风与空调节能工程（1）.通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应对下列产品的技术性能参数进行核查。验收与核查的结果应经监理工程师(建设单位代表)检查认可
9、，并应形成相应的验收、核查记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标准和规定。1）组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的冷量、热量、风量、风压、功率及额定热回收效率；2）风机的风量、风压、功率及其单位风量耗功率；3）成品风管的技术性能参数；4）自控阀门与仪表的技术性能参数。（2）.风机盘管机组和绝热材料进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检。同一厂家的风机盘管机组按数量复验2，但不得少于2台；同一厂家同材质的绝热材料复验次数不得少于2次。1）风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率；2
10、）绝热材料的导热系数、密度、吸水率。（3）通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装，应符合下列规定：1）各系统的制式。应符合设计要求；2）各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；3）水系统各分支管路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求。并便于观察、操作和调试；4）空调系统应能实现设计要求的分室（区）温度调控功能。对设计要求分栋、分区或分户(室)冷、热计量的建筑物，空调系统应能实现相应的计量功能。（4）风管的制作与安装应符合下列规定：1）风管的材质、断面尺寸及厚度应符合设计要求；2）风管与部件、风管与土建风道及风管间的连接应
11、严密、牢固；3）风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求或现行国家标准通风与空调工程施工质量验收规范GB 50243的有关规定；4）需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管的连接和内部支撑加固等处，应有防热桥的措施，并应符合设计要求。（5）组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装应符合下列规定：1）各种空调机组的规格、数量应符合设计要求；2）安装位置和方向应正确，且与风管、送风静压箱、回风箱的连接应严密可靠；3）现场组装的组合式空调机组各功能段之间连接应严密，并应做漏风量的检测，其漏风量应符合现行国家标准组合式空调机组GBT 142
12、94的规定；4）机组内的空气热交换器翅片和空气过滤器应清洁、完好，且安装位置和方向必须正确，并便于维护和清理。当设计未注明过滤器的阻力时，应满足粗效过滤器的初阻力50Pa(粒径5.0m，效率；80E20)；中效过滤器的初阻力80Pa(粒径10m，效率：70E20)的要求。（6）风机盘管机组的安装应符合下列规定：l）规格、数量应符合设计要求2）位置、高度、方向应正确，并便于维护、保养；3）机组与风管、回风箱及风口的连接应严密、可靠；4）空气过滤器的安装应便于拆卸和清理。（7）通风与空调系统中风机的安装应符合下列规定：l）规格、数量应符合设计要求； 2）安装位置及进、出口方向应正确，与风管的连接应
13、严密、可靠。（8）.空调机组回水管上的电动两通调节阀、风机盘管机组回水管上的电动两通(调节)阀、空调冷热水系统中的水力平衡阀、冷(热)量计量装置等自控阀门与仪表的安装应符合下列规定：1）规格、数量应符合设计要求；2）方向应正确，位置应便于操作和观察。（9）.空调风管系统及部件的绝热层和防潮层施工应符合下列规定：1）绝热层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；2）绝热层与风管、部件及设备应紧密贴合，无裂缝、空隙等缺陷，且纵、横向的接缝应错开；3）绝热层表面应平整，当采用卷材或板材时，其厚度允许偏差为5mm；采用涂抹或其他方式时，其厚度允许偏差为Omm；4）风管法兰部位绝热层的
14、厚度，不应低于风管绝热层厚度的80；5）风管穿楼板和穿墙处的绝热层应连续不问断；6）防潮层(包括绝热层的端部)应完整，且封闭良好，其搭接缝应顺水；7）带有防潮层隔汽层绝热材料的拼缝处，应用胶带封严，粘胶带的宽度不应小于50mm； 8）风管系统部件的绝热，不得影响其操作功能。(10).空调水系统管道及配件的绝热层和防潮层施工，应符合下列规定：1）绝热层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；2）绝热管壳的粘贴应牢固、铺设应平整；硬质或半硬质的绝热管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300350mm，且捆扎、粘贴应紧密，无滑动、松弛与断裂现象
