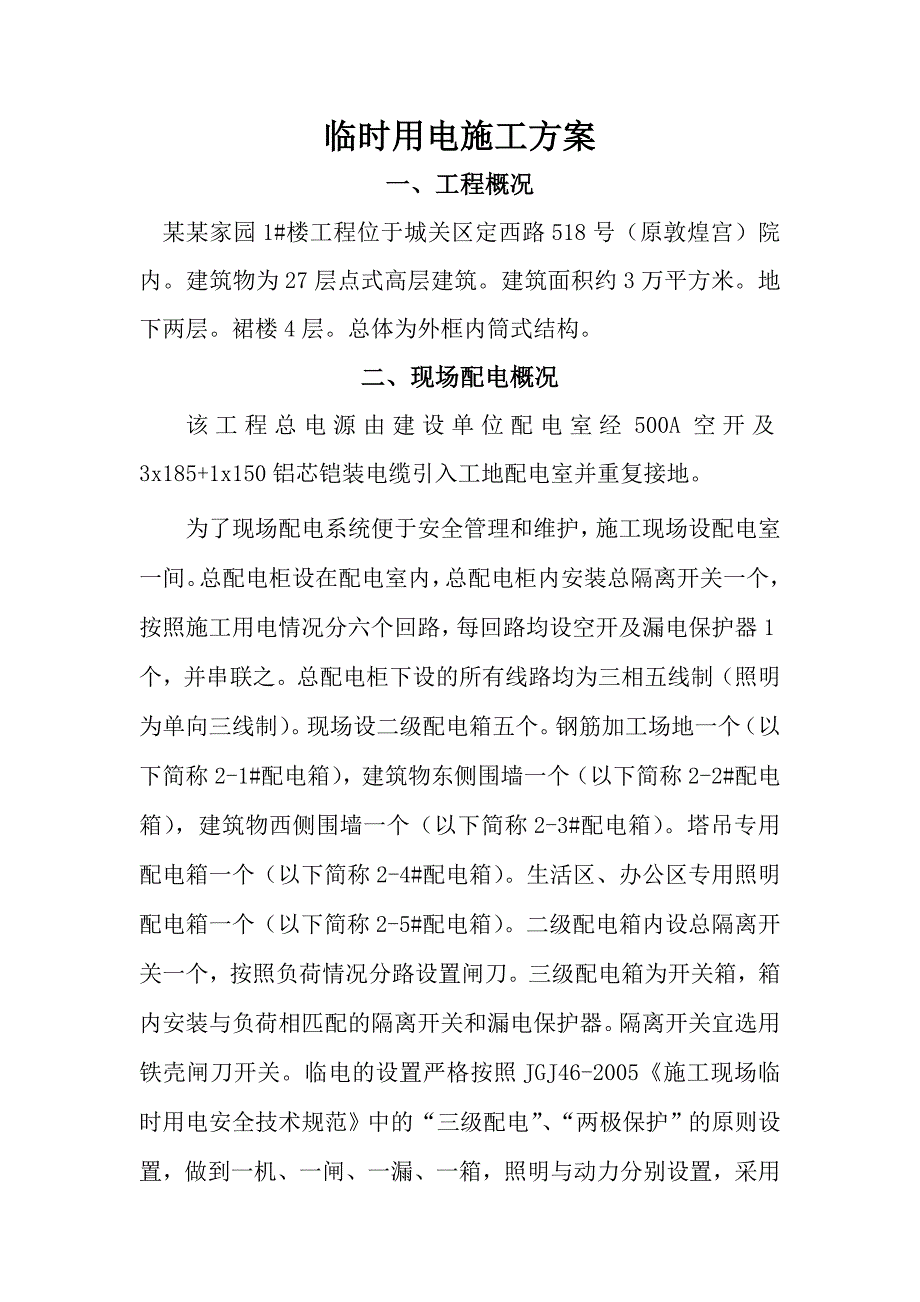

楼施工用电施工方案.doc_第1页
第1页 / 共18页

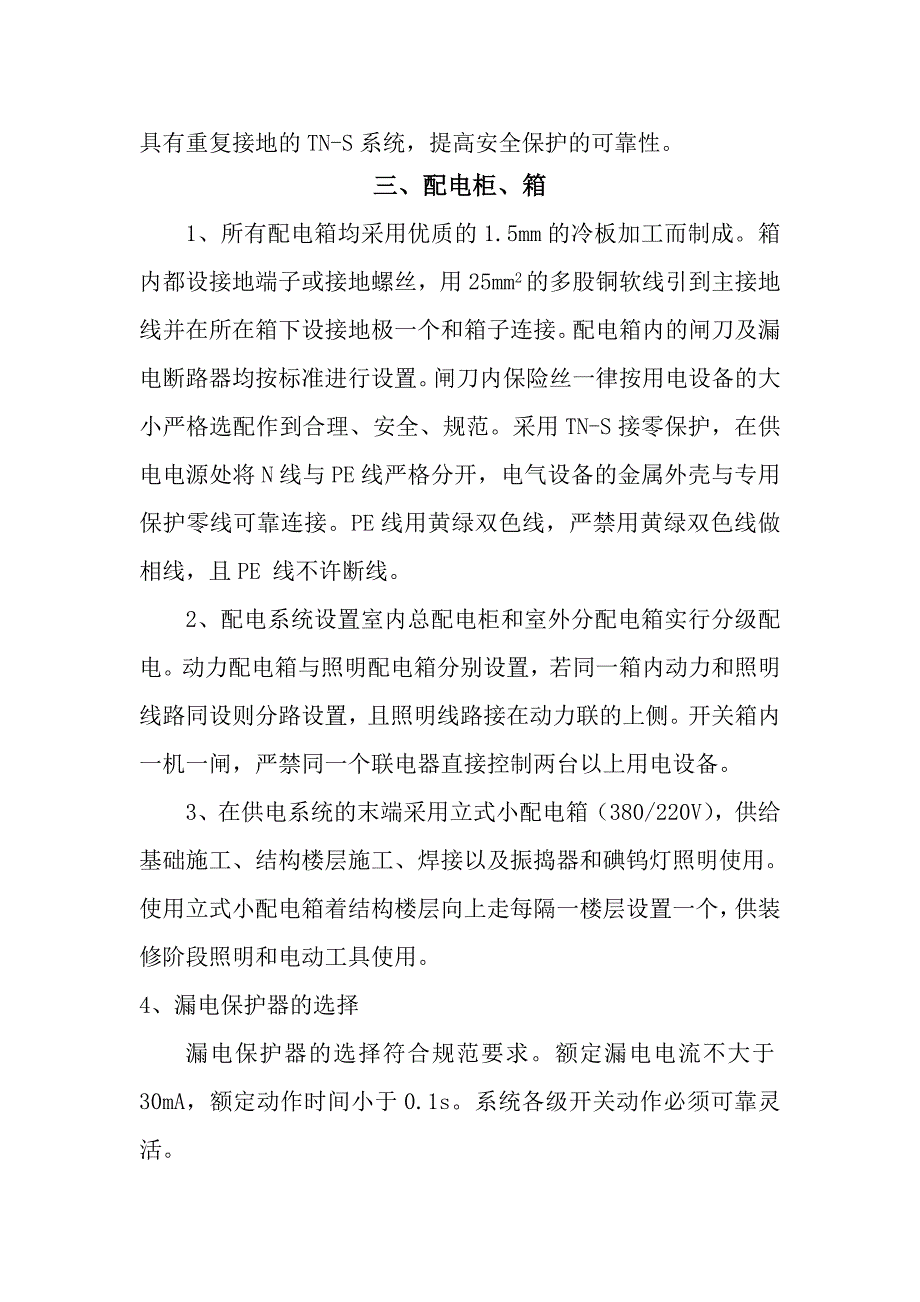

楼施工用电施工方案.doc_第2页
第2页 / 共18页

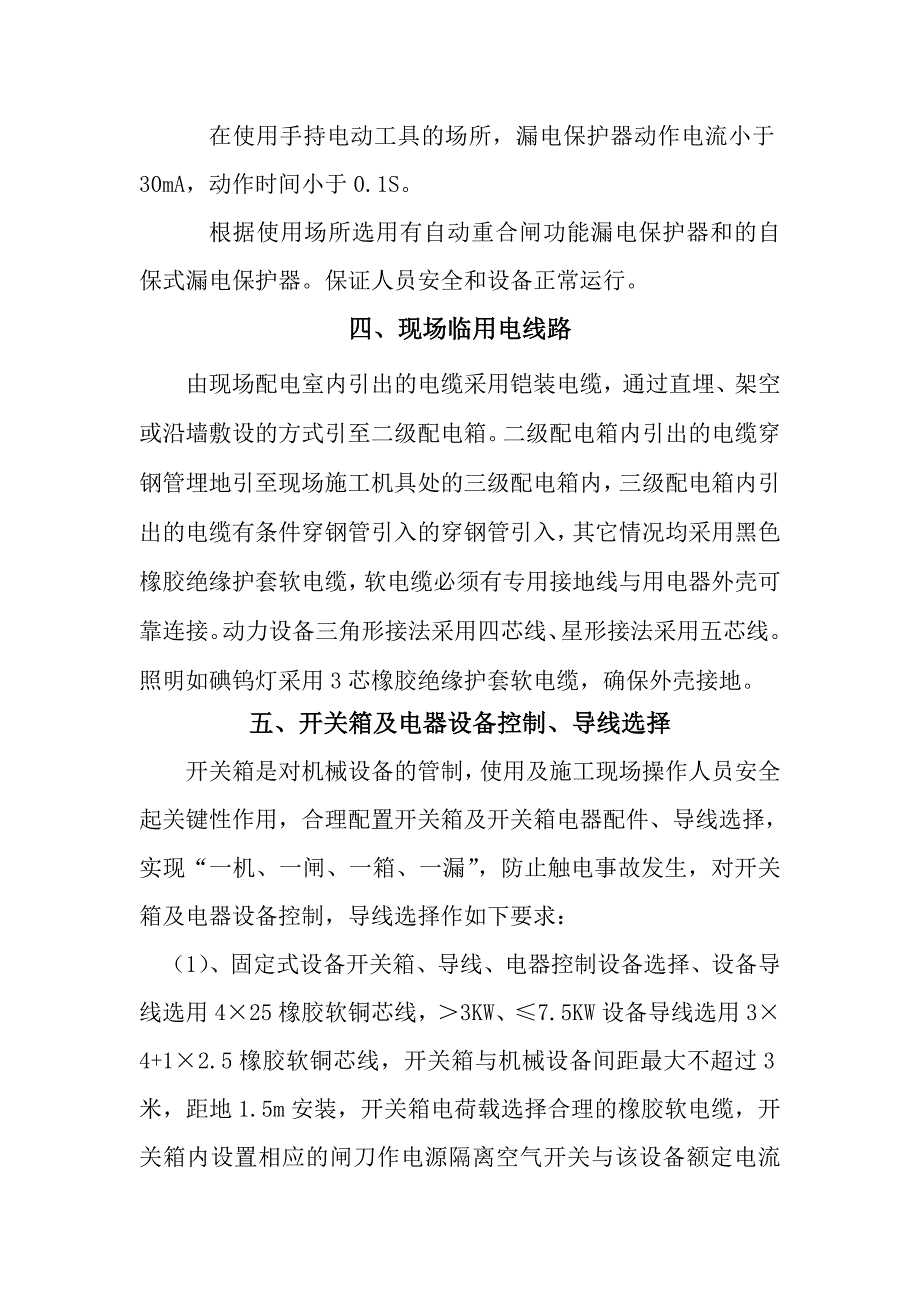

楼施工用电施工方案.doc_第3页
第3页 / 共18页
楼施工用电施工方案.doc_第4页
第4页 / 共18页
楼施工用电施工方案.doc_第5页
第5页 / 共18页
楼施工用电施工方案.doc_第6页
第6页 / 共18页
楼施工用电施工方案.doc_第7页
第7页 / 共18页
楼施工用电施工方案.doc_第8页
第8页 / 共18页
楼施工用电施工方案.doc_第9页
第9页 / 共18页
楼施工用电施工方案.doc_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《楼施工用电施工方案.doc》由会员分享,可在线阅读,更多相关《楼施工用电施工方案.doc(18页珍藏版)》请在第壹文秘上搜索。

1、临时用电施工方案一、工程概况某某家园1#楼工程位于城关区定西路518号(原敦煌宫)院内。建筑物为27层点式高层建筑。建筑面积约3万平方米。地下两层。裙楼4层。总体为外框内筒式结构。二、现场配电概况该工程总电源由建设单位配电室经500A空开及3x185+1x150铝芯铠装电缆引入工地配电室并重复接地。为了现场配电系统便于安全管理和维护,施工现场设配电室一间。总配电柜设在配电室内,总配电柜内安装总隔离开关一个,按照施工用电情况分六个回路,每回路均设空开及漏电保护器1个,并串联之。总配电柜下设的所有线路均为三相五线制(照明为单向三线制)。现场设二级配电箱五个。钢筋加工场地一个(以下简称2-1#配电箱

2、),建筑物东侧围墙一个(以下简称2-2#配电箱),建筑物西侧围墙一个(以下简称2-3#配电箱)。塔吊专用配电箱一个(以下简称2-4#配电箱)。生活区、办公区专用照明配电箱一个(以下简称2-5#配电箱)。二级配电箱内设总隔离开关一个,按照负荷情况分路设置闸刀。三级配电箱为开关箱,箱内安装与负荷相匹配的隔离开关和漏电保护器。隔离开关宜选用铁壳闸刀开关。临电的设置严格按照JGJ46-2005施工现场临时用电安全技术规范中的“三级配电”、“两极保护”的原则设置,做到一机、一闸、一漏、一箱,照明与动力分别设置,采用具有重复接地的TN-S系统,提高安全保护的可靠性。三、配电柜、箱1、所有配电箱均采用优质的

3、1.5mm的冷板加工而制成。箱内都设接地端子或接地螺丝,用25mm2的多股铜软线引到主接地线并在所在箱下设接地极一个和箱子连接。配电箱内的闸刀及漏电断路器均按标准进行设置。闸刀内保险丝一律按用电设备的大小严格选配作到合理、安全、规范。采用TN-S接零保护,在供电电源处将N线与PE线严格分开,电气设备的金属外壳与专用保护零线可靠连接。PE线用黄绿双色线,严禁用黄绿双色线做相线,且PE 线不许断线。2、配电系统设置室内总配电柜和室外分配电箱实行分级配电。动力配电箱与照明配电箱分别设置,若同一箱内动力和照明线路同设则分路设置,且照明线路接在动力联的上侧。开关箱内一机一闸,严禁同一个联电器直接控制两台

4、以上用电设备。 3、在供电系统的末端采用立式小配电箱(380/220V),供给基础施工、结构楼层施工、焊接以及振捣器和碘钨灯照明使用。使用立式小配电箱着结构楼层向上走每隔一楼层设置一个,供装修阶段照明和电动工具使用。4、漏电保护器的选择漏电保护器的选择符合规范要求。额定漏电电流不大于30mA,额定动作时间小于0.1s。系统各级开关动作必须可靠灵活。在使用手持电动工具的场所,漏电保护器动作电流小于30mA,动作时间小于0.1S。根据使用场所选用有自动重合闸功能漏电保护器和的自保式漏电保护器。保证人员安全和设备正常运行。四、现场临用电线路由现场配电室内引出的电缆采用铠装电缆,通过直埋、架空或沿墙敷

5、设的方式引至二级配电箱。二级配电箱内引出的电缆穿钢管埋地引至现场施工机具处的三级配电箱内,三级配电箱内引出的电缆有条件穿钢管引入的穿钢管引入,其它情况均采用黑色橡胶绝缘护套软电缆,软电缆必须有专用接地线与用电器外壳可靠连接。动力设备三角形接法采用四芯线、星形接法采用五芯线。照明如碘钨灯采用3芯橡胶绝缘护套软电缆,确保外壳接地。五、开关箱及电器设备控制、导线选择开关箱是对机械设备的管制,使用及施工现场操作人员安全起关键性作用,合理配置开关箱及开关箱电器配件、导线选择,实现“一机、一闸、一箱、一漏”,防止触电事故发生,对开关箱及电器设备控制,导线选择作如下要求:(1)、固定式设备开关箱、导线、电器

6、控制设备选择、设备导线选用425橡胶软铜芯线,3KW、7.5KW设备导线选用34+12.5橡胶软铜芯线,开关箱与机械设备间距最大不超过3米,距地1.5m安装,开关箱电荷载选择合理的橡胶软电缆,开关箱内设置相应的闸刀作电源隔离空气开关与该设备额定电流相适应。选用D215LE断路漏电保护器,漏电动着电流不大于30mA,动作时间0.1s,高灵漏电断路器,箱内设置接零端子牌箱体与分配电保护零线,连结形成专用保护网。(2)、移动开关箱支架用12螺丝按牢,架座平稳,高度在0.6m-1.5m之间,导线选用川东电缆,电器配置与固定式配电箱电器相同,对潮湿工作层漏电保护选用漏电动作电流小于15mA,动作时间0.

7、1s,在用移动配电箱时必须彻底隔离箱体电源。六、镝灯、碘钨灯,单相供电配置镝灯属于夜间施工现场照明主体,固定安装在施工层最顶部,保证夜间作业照明。导线选用相适应的橡套软电缆及26+14设置专用开关箱,箱体内设置260A闸刀一台漏电断路器32A,漏电动作电流30mA,动作时间0.1s,箱体下设30A保护零线端子牌,开关箱体与配电箱保护零线镝灯金属支架相连。碘钨灯用木方支架安装须用特殊照明处,必须固定导线选用32.5mm2的橡套电缆,保护零线与支架连结后与固定专用配电箱保护零线相连,必要时,移动灯具,要彻底隔断灯具电源。七、防雷措施(1)、施工现场内的塔吊、外脚手架等高大建筑机械设备,按规定装设避

8、雷针,避雷针可用直径20以上的钢筋,其长度为12米,避雷针装设于设备的最顶端。(2)、施工现场的配电线路,采用埋地电缆敷设,由于电缆线路一般不会遭到雷击,雷电过电压波只能从其相连的架空线侵入,故只考虑对雷电侵入波的保护。(3)、施工现场的一般配电线路,如全场采用架空线路,为防止雷电电流设低压架空线侵入户内,一般在进户处或接线杆上将绝缘子铁脚与电气设备接地装置相连接。(4)、防雷接地引下线采用铜线、钢筋、扁铁、角钢等,隔断之间焊接或压接,保证电气连接不得采用铝线作为防雷引下线。(5)、机械设备的防雷引下线可利用该设备的金属结构体,但必须保证电气连接。(6)、防雷接地装置的焊接必须符合规范要求,圆

9、钢双面焊接长度为直径的6倍。扁钢为宽度的2倍。导线连接必须采用黄绿双色线并加接线端子,加镀锌螺栓、镀锌平垫及弹簧垫。(7)、施工现场内所有防雷装置的冲击接地电阻值不得大于30。八、安全用电安全用电和电气防火是施工现场临时用电的核心,制定安全用电措施是保证现场临时用电工程可靠运行和人身设备安全所必不可少。为此,施工现场成立安全用电领导小组,项目经理赵正瑞为组长,常舰为副组长,成员有:施工员张学强,安全员朱双成,电工张红接,每周对现场的施工用电进行一次检查,发现问题及时纠正。(一)、安全用电技术措施1、严格执行国家GB3806-83和建设部JGJ46-2005施工安全用电规范,加强对持证电工管理,

10、精心组织施工用电的设计安装使用维护工作,做好安全用电运行记录。2、执行五线制用电要求,保证“一机、一闸,一漏、一箱”购置合格的电器配件,根据设备荷载情况,正确选择防止超载、边流、欠压、漏电的安全连锁保护装置。3、做好箱与箱,箱与机的保护接零、重复接地、保护接地措施。经常测试接地电阻情况,做好阻值变化记录。4、严格持证上岗操作制度,加强对设备操作者的安全用电教育,发现隐患及时通知专业电工维修检查,杜绝设备带病运行。5、严格按照标准要求安装施工线路和用电设备,做好防水、防潮、防裸露、防事故,搞好用电线路设备的屏蔽保护。6、认真执行区域供电计划,对不同区域,不同地点正确选用供电方式,对危险部位采用安

11、全电压供电,保证设备人身安全。7、做好防雷、防静电的技术管理工作,搞好间隙屏蔽防雷装置技术措施。8、停电、验电、装临时接地线悬挂标示牌和设临时遮拦。高压设备、配电间、配电箱有醒目的警告牌。9、所有配电箱均标明名称、用途、并作出分路标记。配置锁具,专人负责。10、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。11、建立技术交底制度。向专业电工、各类用电职工介绍临时用电施工组织设计和安全用电技术措施的总体意图,技术内容和注意事项,并在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。12、建立安全检测制度。从临时用电工程竣工开始,定期(按规范要求)

12、对临时用电工程进行检测,主要内容是:接地电阻测试,电气绝缘电阻值测试,漏电保护器动作参数等,以监视临时用电工程是否安全可靠,并做好检测记录。13、建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。14、建立工程拆除制度。临时用电工程拆除有组织的统一进行,拆除前必须制定措施确定拆除时间、人员、程序、方法、注意事项和防护措施等。15、建立安全用电责任制。对临时用电设备的操作、监护、维修分片、分区域、分机落实到人(明确人员责任到位),并明确必要的奖惩措施。16、建立安全检查和评估制度。企业、项目

13、部按JGJ59-99建筑施工安全检查标准定期对现场用电安全情况进行检查评估。17、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育培训,上岗人员必须持有劳动部门核发的上岗证书,严禁无证上岗。18、安全用电分项技术措施(1)、接地与接零、保证正确可靠的接地与接零。必须按本设计要求设置接地与接零,杜绝疏漏,所有接地接零处必须保证可靠的电气连接,保护线PE必须采用绿、黄双色线,严格与相线、工作零线相区别,杜绝混用。、在施工现场专用的中性点直接接地的低压电力线路中,必须采用TN-S接零保护系统。、保护零线由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出。、保护零线与工作

14、零线分开,单独敷设,不作之用,保护零线PE必须采用绿、黄双色线。、保护零线必须在配电室(或总配电箱)配电线路中间和末端至少三处作重复接地,重复接地线与保护零线相连接。、保护零线的截面不小于工作零线的截面,同时必须满足机械强度的要求,其中敷设间距大于12米时,采用绝缘钢线截面不小于10mm2,利用绝缘铝线截面不小于16mm2,与电气设备相连接的保护零线截面不小于2.5mm2的绝缘多股铜线。、电气设备的金属外壳、金属管道、轨道、金属门等作保护接地,特别应当注意不得一部分设备作保护接零,另一部分设备作保护接地。(2)、配置漏电保护器、施工现场的配电箱(配电室)和开关箱至少配置两级漏电保护器。、漏电保

15、护器选用电流动作型,一般场合漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1s,潮湿和有腐蚀介质场所的漏电保护器,其额定漏电动作电流不大于15mA,其额定漏电动作时间不大于0.1s,额定漏电动作电流和额定漏电动作时间乘积的极限值不大于30mAS。、漏电保护器的使用接线与基本保护系统相适应,相配合,在任何情况下漏电保护器只能通过工作线,而不能通过保护线。、开关箱实行一机一闸制。(3)、配电系统、开关电器及电气装置必须有出厂合格证,完好无损。、开关电器及电气装置必须装设端正、牢固,不得拖地放置。、导线与导线之间的接头必须绝缘包扎。、带电导线必须绝缘良好。、带电导线上严禁搭、挂、压其他物体。、电气装置的电源进线端,必须作固定连接。、配电箱与开关箱作名称、用途、分路标记。、配电箱、开关箱上锁,并由专人负责。、电气装置定期检修。(4)、照明、在井桩内作业,夜间施工或自然采光差的场所,要设置一般照明、局部照明或混合照明,照明线路设置必须符合要求。、行走灯电压不得超过36V,特别潮湿的(地下室)场所不得大于12V。、建筑物内楼梯间的照明,设置临时暗配线路,有足够的照明。、现场临时设施内照明线路高度低于2.4m时,采用24V的安全电压。(二)、电气防火技术措施1、对所有电气线路进行穿阻燃管,金属总分配电箱刷防火漆,正确选用电气设备,联销保护装置。2、严格
