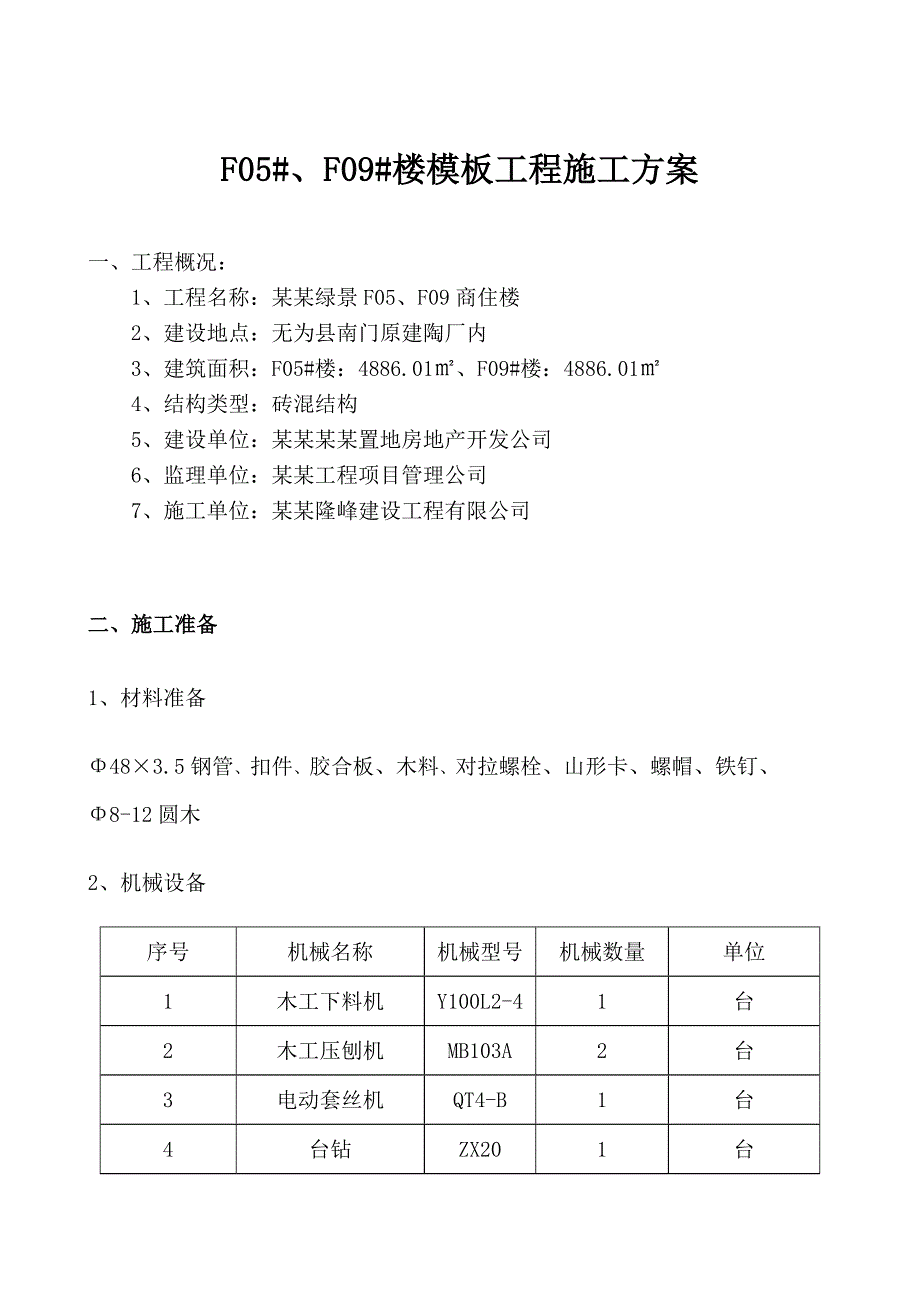

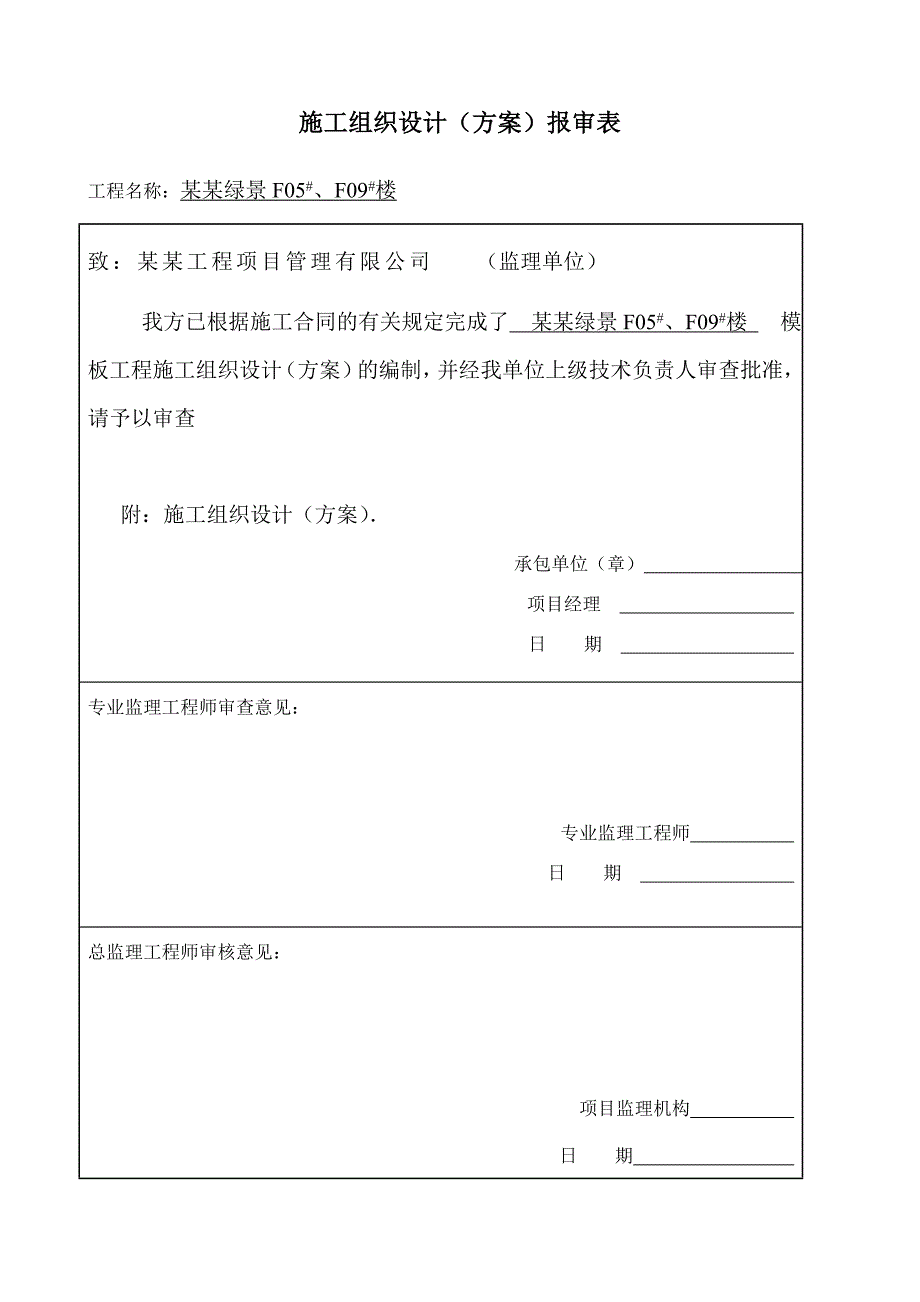

1、施工组织设计（方案）报审表工程名称：某某绿景F05#、F09#楼 致：某某工程项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了 某某绿景F05#、F09#楼 模板工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查附：施工组织设计（方案） 承包单位（章） 项目经理 日期 专业监理工程师审查意见：专业监理工程师 日期总监理工程师审核意见：项目监理机构 日期 F05#、F09#楼模板工程施工方案一、工程概况：1、工程名称：某某绿景F05、F09商住楼2、建设地点：无为县南门原建陶厂内3、建筑面积：F05#楼：4886.01、F09#楼：4886.014、结构类

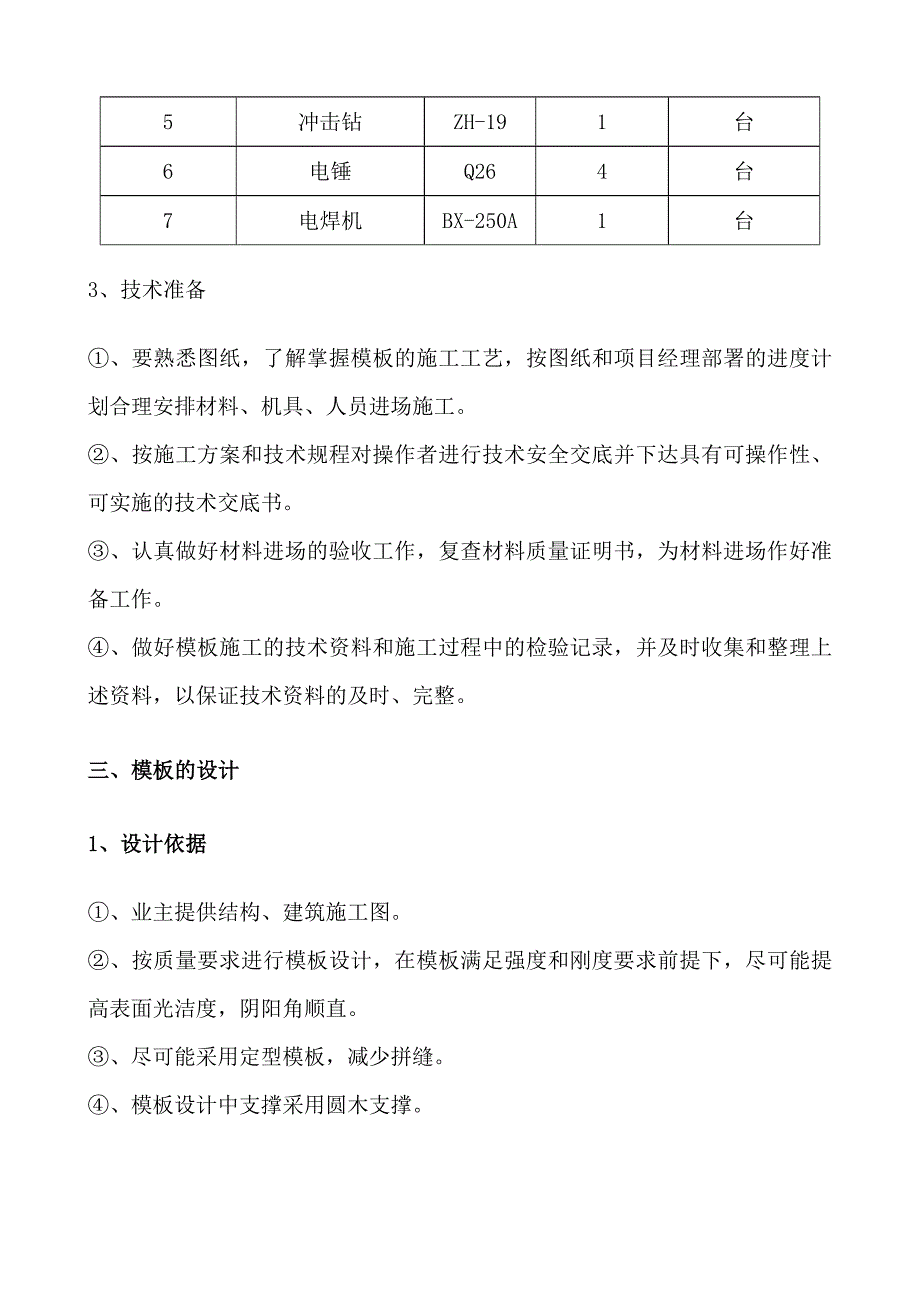

2、型：砖混结构5、建设单位：某某某某置地房地产开发公司6、监理单位：某某工程项目管理公司7、施工单位：某某隆峰建设工程有限公司二、施工准备1、材料准备483.5钢管、扣件、胶合板、木料、对拉螺栓、山形卡、螺帽、铁钉、8-12圆木2、机械设备序号机械名称机械型号机械数量 单位1木工下料机Y100L2-41 台2木工压刨机MB103A2 台3电动套丝机QT4-B1 台4台钻ZX201 台5冲击钻ZH-191 台6电锤Q264 台7电焊机BX-250A1 台3、技术准备、要熟悉图纸，了解掌握模板的施工工艺，按图纸和项目经理部署的进度计划合理安排材料、机具、人员进场施工。、按施工方案和技术规程对操作者进
3、行技术安全交底并下达具有可操作性、可实施的技术交底书。、认真做好材料进场的验收工作，复查材料质量证明书，为材料进场作好准备工作。、做好模板施工的技术资料和施工过程中的检验记录，并及时收集和整理上述资料，以保证技术资料的及时、完整。三、模板的设计1、设计依据、业主提供结构、建筑施工图。、按质量要求进行模板设计，在模板满足强度和刚度要求前提下，尽可能提高表面光洁度，阴阳角顺直。、尽可能采用定型模板，减少拼缝。、模板设计中支撑采用圆木支撑。2、模板的设计选型（一）、基础模板 底板侧模采用18mm厚胶合板，背楞采用双钢管，水平间距70cm，竖向间距50cm，外撑钢管。基础梁侧模也采用18mm厚胶合板，
4、背楞采用双钢管，水平间距35cm，竖向间距50cm，两侧用钢管对拉固定。（二）、墙柱模板 柱模板选用18mm胶合板，竖楞为5mm10mm方木，横楞为483.50钢管，间距500mm。墙模板选用18mm胶合板，竖、横楞均为483.50双钢管，间距横向400mm，竖向600mm。（三）、梁、柱、板模板梁模板采用18mm厚胶合板，板模采用12mm竹胶板，梁底、平板垫木采用50mm100mm方木，梁板模板支撑体系采用圆木支撑，支撑确保结构安全，混凝土浇筑前经安全员、质检员、监理验收合格后方可浇筑混凝土。四、模板的施工1、模板安装前的准备工作 、模板安装前作好模板的定位基准线，并以该轴线为起点，引出每条
5、轴线，并根据轴线和施工图用墨线弹出模板的内边线、边线和外侧控制线，以便于模板的安装和校正。 、梁模板轴线定位方法：把经纬仪架设在轴线偏1米的控制线上，在柱顶处用外伸尺的方法，在柱模板上用红笔画出轴线位置点，然后根据此轴线点再进行其它测量定位工作。 、作好标高测量工作用水准仪把建筑物水平标高根据实际标高的要求，直接引测到安装位置。 、进行找平工作。模板承垫底部预先找平，以保证模板的位置正确，防止模板底部漏浆，可沿模板边线用1：3水泥砂浆做找平层。另外，在外墙、外柱部位，继续安装模板前，要设置模板承垫条带，并校正其平直。 、设置模板定位基准。墙体上部和柱模可根据构件断面尺寸切割一定长度钢筋头，点焊
6、在预留插筋上，作为模板定位筋，可以保证钢筋保护层与模板位置的准确。 、按施工需要用的模板及配件，对其规格、数量逐项清点检查，未经修复的部件不得使用。 、检查合格后的模板，应按安装程序进行编号堆放。底层加垫木，模板底层要垫离地面不小于10cm。 、竖向模板安装的底面要平整，防止漏浆。 、在每次拆模之后，要清理模板，并刷水性脱模剂。2、模板施工程序 、柱模板施工程序：基层清理放模板支设要求的50线柱模板吊装就位安装模板上、中、下柱箍以及柱模斜撑核正模板的位置、垂直度、平整度安装其它柱箍校正柱模的位置、垂直度、平整度柱模板自检报质检员验收报监理公司验收浇筑混凝土养护模板拆除、清理、退场堆放。 、梁、
7、板模板施工程序：弹出梁轴线及水平线并复核搭设梁模支架安装梁底楞安装梁底模板梁底起拱绑扎钢筋安装侧梁模安装另一侧梁模安装上下锁口楞、斜撑楞及腰楞和对拉螺栓复核梁模尺寸、位置梁模板自检报质检员验收报监理公司验收浇筑混凝土养护模板拆除、清理、退场堆放。3、模板支设 、柱子部分 1）、清理场地，模板承垫底部沿模板边线用1：3水泥砂浆找平，防止模板底部漏浆。2）、在角部、根部，要设置模板承垫条带防止漏浆，并校正其平直。3）、调整轴线位移，调整垂直度，上口安放保护层限位卡及保证钢筋间距的内撑卡。4）、在上口拉通线验收。5）、当下层模板完全安装好，再安装上层模板就位。安装完毕后拉通线检查。 、梁、板部分 1
8、）、在柱子未拆的模板上梁的轴线及水平线（梁底部标高引测用），并复核。 2）、梁下圆木支撑必须满足强度要求。 3）、在支柱上调整预留梁底模板的厚度，符合设计要求后，拉线安装梁底模板并找直，底模上应拼上连接角模。4）、在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模与底板连接角模与卡具连接。安装上下锁口楞及外竖楞，附以斜撑，其间距一般宜为75cm。5）、复核检查梁模尺寸，与相邻梁柱模板固定，有楼板模板时，在梁上连接阴角模，与板模拼接固定。6）、铺设竹胶板块：先用角模与墙模或梁模连接，然后向垮中铺设平模。7）、对于拼缝大于1.5mm的缝隙用胶带封贴。 、楼板模板 1）、支架搭设前，支
9、架的支柱从边垮一侧开始，依次逐排安装，同时安装木楞及横拉杆，其间距按模板设计的规定。 2）、支架搭设完毕后，要认真检查下木楞与支柱连接及支架安装的牢固与稳定，根据给定的水平线，认真调节支模翼托的高度，将木楞找平。 3）、铺设竹胶板块：先用阴角模与墙模或梁模连接，然后向垮中铺设平模。4）、对于拼缝大于1.5mm的缝隙用胶带封贴。五、技术质量保证措施1、严格落实班组自检、互检、交接检及项目部专业检“四检制度”，确保模板安装质量。2、混凝土浇筑过程中应派专人看模，严格控制模板的位移和稳定性，一旦产生移位及时调整，加固支撑。3、所有柱子模板拼缝，梁与柱等节点处均需用胶带贴缝以确保混经不漏浆。为防止模底
10、烂根，放线后应用水泥砂浆找平并加垫海棉条。4、梁、板模安装应严格控制轴线、平面位置、标高、断面尺寸、垂直度和平整度，模板接缝宽度，模板高度，脱模剂涂刷等的准确性，严格控制预拼模板精度，其拼装精度要求：项 目允许偏差（mm）1轴线52标高+2，-53截面尺寸+2，-54相邻两板表面高低差25表面平整度56每层垂直度35、每层主轴线和分轴线放线后，规定负责测量记录员及时记录平面尺寸测量数据，并要及时测量墙、柱的成品尺寸，目的是通过分析墙体和柱子的垂直度误差，并根据数据分析原因，将问题及时反馈到生产责任人，及时进行调整和纠正。6、模板的脱模剂要使用水性脱模剂，以防污染钢筋。7、模板安装前必须检查所有
11、预埋，预留是否正确，水电、暖通等工种和安装是否及时，并通过业主和监理公司检查合格后方可封模。8、楼面模板安装后必须与钢筋工种配合，保证钢筋人员正常工作。9、严格按照技术科要求的技术交底进行操作，杜绝违章操作。10、模板安装完毕后必须先自检后互检并经质检员验收和监理公司确认后方可进入下道工序的施工。11、预埋件允许差表（mm）：项 目允许偏差预埋钢板中心线位置3预埋管、预埋孔中心线位置3预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10截面内部尺寸+10，013、当梁板跨度4m时，模板应起拱，本工程主梁起拱高度为梁跨的1-3/1000。14、所使用的钢管规格为483.5mm，对锈蚀、压扁
12、、裂缝等材料杜绝进场。六、模板的拆除1、拆模条件钢筋混凝土结构强度条件（通过制作同条件试块作试验来确定）结构类型结构跨度按设计的混凝土强度标准值的百分率表示（%）板2502, 8758100梁、拱8758100悬壁构件-1002、拆模注意事项 、模板拆除的一般要点 1）、侧模拆除：在混凝土强度难保证其表面及棱角不因拆除模板而受损后，方可拆除。 2）、拆模应遵循先支后拆，后支先拆，先拆不承重的模板后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。3）、模板工程作业组织，应遵循支模与拆模统由一个作业班组进行作业。其好处是：同一班组进行作业，支模就考虑拆模的方便与安全，拆模时，人员
13、熟知情况，易找拆模关键点位，对拆模进度、安全、模板及配件的保护都有利。 、模板拆除工艺 1）、工艺流程填写拆模申请单拆除支架部分水平拉杆和剪刀撑拆除梁连接件及侧模板分段分片拆除楼板模板、钢（木）楞及支柱拆除梁底模板及支撑系统2）、拆模施工要点（1）、拆除支架部分水平拉杆和剪刀撑，以便作业，然后拆除梁与楼板的连接角模及梁侧模板，以使两相邻模板断连。（2）、下调支柱顶翼托螺杆后，用钢钎轻轻撬动竹胶板，或木锤轻击，拆下第一块，然后逐块逐段拆除。每块竹胶板拆下时，人工传递托放于地上。七、安全文明注意事项1、进入现场的施工作业人员必须接受三级教育、经考试合格办理资格证，方可上岗操作。2、所有作业人员必须
14、参加施工现场周一安全活动和施工现场统一组织的安全教育活动。3、作业人员必须严格遵守劳动保护规定，正确佩带和使用个人防护用品。4、作业人员必须严格执行安全技术交底和班长班组前讲话要求。5、交叉作业时，要有可靠的防护措施，不得伤害他人，也避免被他人伤害。6、任何作业人员不得擅自拆动施工现场的脚手架、防护设施、安全标志和警告牌，如必须拆动时须经施工负责人允许后方可。7、作业人员不得随意抛撒施工垃圾和排放污水等人为造成环境的污染。8、作业人员除必须执行作业时间限制以外，在作业过程中应自觉减少和消除噪音。9、作业人员要支持文明施工，个人行为要适应CI形象管理要求。10、拆除楼板顶时应一边支撑一边拆模板，禁止一次性拆完支撑。11、登高作业时，各种配件应放在工具箱或工具袋中，严禁放在模板或脚手架上，各种工具
