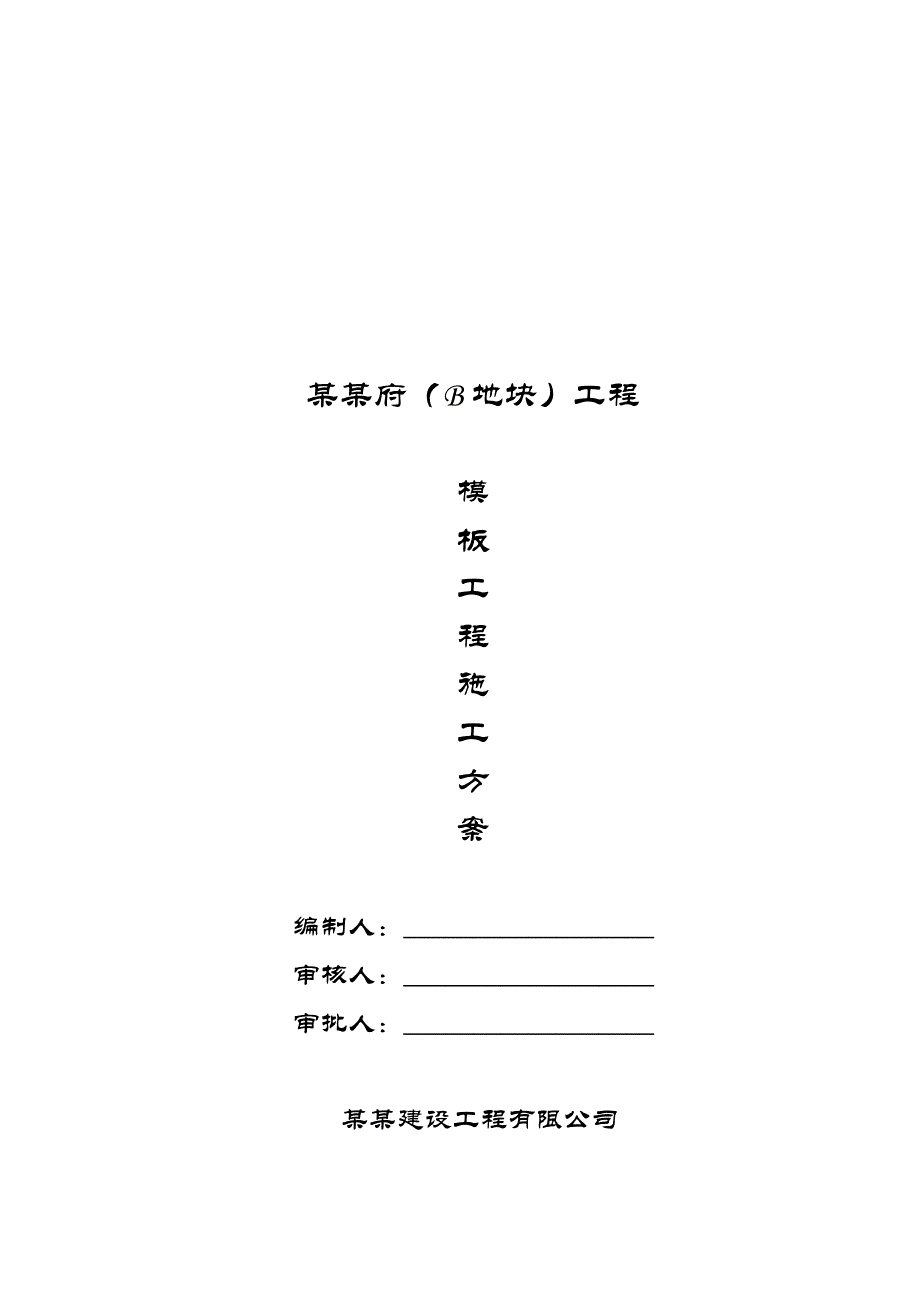

1、某某府（B地块）工程模板工程施工方案编制人：_审核人：_审批人：_ 某某建设工程有限公司目 录1.编制依据22.工程概况22.1.基本概况22.2.设计概况33.方案选择44.材料选择45.主要机具选则46.模板工程流程图47.模板安装67.1.模板安装的一般要求67.2.模板定位67.3.模板安装要求67.4.模板构造77.4.1.梁模板（扣件钢管架）77.4.2.柱模板77.4.3.墙模板87.4.4.板模板87.4.5.剪刀撑布置要求98.模板设计98.1.0.00以下模板设计98.1.1.底板模板98.1.2.电梯井及集水坑模板108.1.3.地下部分墙体118.1.4.顶板、梁模板1
2、18.1.5.基础模板施工注意事项：128.1.6.基础模板安全注意事项138.2.0.00以上模板148.2.1.墙柱模板148.2.2.电梯井筒组合模板（详见下图7-4-4）178.2.3.梁、顶板模板178.2.4.楼梯模板189.模板安装质量标准199.1.进场模板质量标准199.2.模板安装质量要求1910.模板拆除2410.1.模板拆除的顺序：2410.2.侧模拆除的要求2510.3.底模拆除的要求2511.模板的维护及修理2512.安全管理措施26编制说明1. 编制依据类 别项 目编 号实施日期图 纸金辉悦府项目6#、7#、8#楼施工图纸主要规范、规程、标准混凝土结构工程施工质量
3、验收规范GB5020420022002.4.1地下防水工程质量验收规范GB5020820022002.4.1建筑结构荷载规范GB5000920012002.3.1地下工程防水技术规范GB5010820012001.12.31建筑工程施工质量验收统一标准GB50300-20012002.1.1建筑工程冬期施工规程JGJ104-971998.6.1建筑施工扣件式钢管脚手架安全技术规程JGJ130-20012001.6.1建筑机械使用安全技术规程JGJ33-20012001.11.1建筑安装分部工程施工工艺规程DBJ01-29-20032004.3.12. 工程概况2.1. 基本概况工程名称：金辉悦
4、府(B块地)工程地点：安徽省合肥市天水路建设单位：安徽融辉置业有限公司监理单位：安徽省建科建设监理有限公司设计单位：安徽省建筑设计研究院有限公司2.2. 设计概况1建筑面积总建筑面积36577.86M2占地面积1305.1M2地下一层地上三十三层2层高（m）2.9米3结构形式基础形式筏板基础结构形式剪力墙结构4结构断面尺寸（mm）基础底板厚度1.5米剪力墙厚度(mm)200，250，300，350楼板厚度100mm5抗震设防本工程抗震设防烈度为：7度6钢筋类别HPB235级钢筋、HRB335级钢筋、HRB400级钢筋7混凝土强度等级6#楼基础筏板：C40、基础三层墙柱：C45、四层七层墙柱：C
5、40、八层十一层墙柱：C35、十二层十五层墙柱：C30、十六屋顶C25、一层八层梁板：C30、九层屋顶梁板：C257#楼基础筏板：C40、基础三层墙柱：C45、四层七层墙柱：C40、八层十一层墙柱：C35、十二层十五层墙柱：C30、十六屋顶C25、一层八层梁板：C30、九层屋顶梁板：C258#楼基础筏板：C35.P6、基础五层墙柱：C45、六层七层墙柱：C40、八层十一层墙柱：C35、十二层十五层墙柱：C30、十六层屋顶C25、一层梁板：C30、二层屋顶梁板：C258大体积混凝土工程本工程底板混凝土面积较大，应按照大体积混凝土施工。3. 方案选择本工程考虑到施工工期、质量和安全要求，故在选择方
6、案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。5、为使模板便于脱模，且脱模后墙面平整光洁，应对模板表面涂刷隔离剂，以尽量减少模板与砼的粘结4. 材料选择地下室底板、电梯基坑、集水井等采用以砖代模形式的砖胎模。梁的底模与侧模、墙、柱侧模均采用183091512mm胶合模板，梁底采用4080方木。梁侧主龙骨采用4080刨光方木。梁侧次龙骨采用
7、4080方木。对拉螺杆选用m12。模板侧立杆采用483.0圆钢管， 配备钢管顶托、钢管扣件、脚撑、MJ夹具和一定数量的厚板、木楔垫板。5. 主要机具选则名称数量型号功率(kVA)平刨3MB5032.2压刨3MB1067.5电锯3MJ2365.5手提电锯6W-651-A1.05电焊机2BX1-300 A256. 模板工程流程图 熟 悉 图 纸 施工准备 模板设计及制作 掌握操作规程 模板涂刷隔离剂 制定混凝土质量措施 钢筋水电与模板交接检 检 查 脚 手 架 检查运输设备 书 面 交 底 技术交底 放模板位置线 支 模 中 间 检 查 模板与混凝土交接检 自 检 、专 检 浇筑砼时留人看模板 监
8、 理 检 查 办理预检验收手续 按规范抽样检查 质量评定 不 合 格 处 理 拆 模 根据同条件试块 拆 模 申 请 单 注意保护砼棱角 预 检 记 录 资料整理 自检、交接检记 录 质量评定记录 技 术 交 底 7. 模板安装7.1. 模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装墙柱模前，要清除杂物，做好测量放线工作。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。7.2. 模板定位 当底板或顶板混凝土浇筑完毕并具有一
9、定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线或控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。7.3. 模板安装要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作。A、墙体模板安装顺序及技术要点：模板安装顺序：模板定位模板安装、加固验收混凝土浇筑拆模。技术
10、要点：安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内杂物，做好测量放线工作。为防止墙体模板根部出现漏浆“烂根”现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘贴牢固并注意穿墙螺栓的安装质量。B、梁模板安装顺序及技术要点： 模板安装顺序：搭设和调平模板(包括安装水平拉杆和剪力墙) 按标高铺梁底模板 拉线找直绑扎梁钢筋安装垫块 梁侧模板安装调整、加固模板。技术要点:按设计要求起拱(跨度大于4m 时,起拱2),并注意梁的侧模包住底模,下面龙骨包住侧模.C、楼板模板安装顺序及技术要点: 安装顺序：碗扣脚手架 主龙骨次龙骨 柱头模板龙骨柱头模板、顶板模板 拼装顶板内、外墙柱头模板龙
11、骨 模板调整验收 进行下道工序。技术要点：楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角膜板与墙、梁模板连接，然后向中央铺设。按设计要求起拱（跨度大于4m 时，起拱0.2%），起拱部位为中间起拱，四周不起拱。D、柱模板安装顺序及技术要求：模板安装顺序：搭设脚手架柱模就位安装安装柱模安设支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板。技术要点：板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。7.4. 模板构造7.4.1. 梁模板（扣件钢管架）梁的底模与侧模均采用厚183091512mm胶合模板，梁底采用4080方木，跟梁截面平行布置，间距为250mm。梁侧主龙骨采
12、用4080 400mm单面刨光方木。梁侧次龙骨采用4根4080方木。梁侧立杆采用483.0圆钢管，间距1m,排距0.8m, 扣件连接方式:双扣件。梁侧模、梁底板按图纸尺寸进行现场加工，由塔吊运至作业面组合拼装。 梁模板施工时注意以下几点： （1）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （2）根据梁跨度，决定顶板模板起拱大小：4m不考虑起拱，4L6起拱10mm，6 的起拱15mm；（3）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45）7.4.2. 柱模板面板采用12mm胶合板，模板在施工现场组拼，竖向内楞采用圆钢管483.0每边4根，柱箍采用圆钢管483.0间距40
