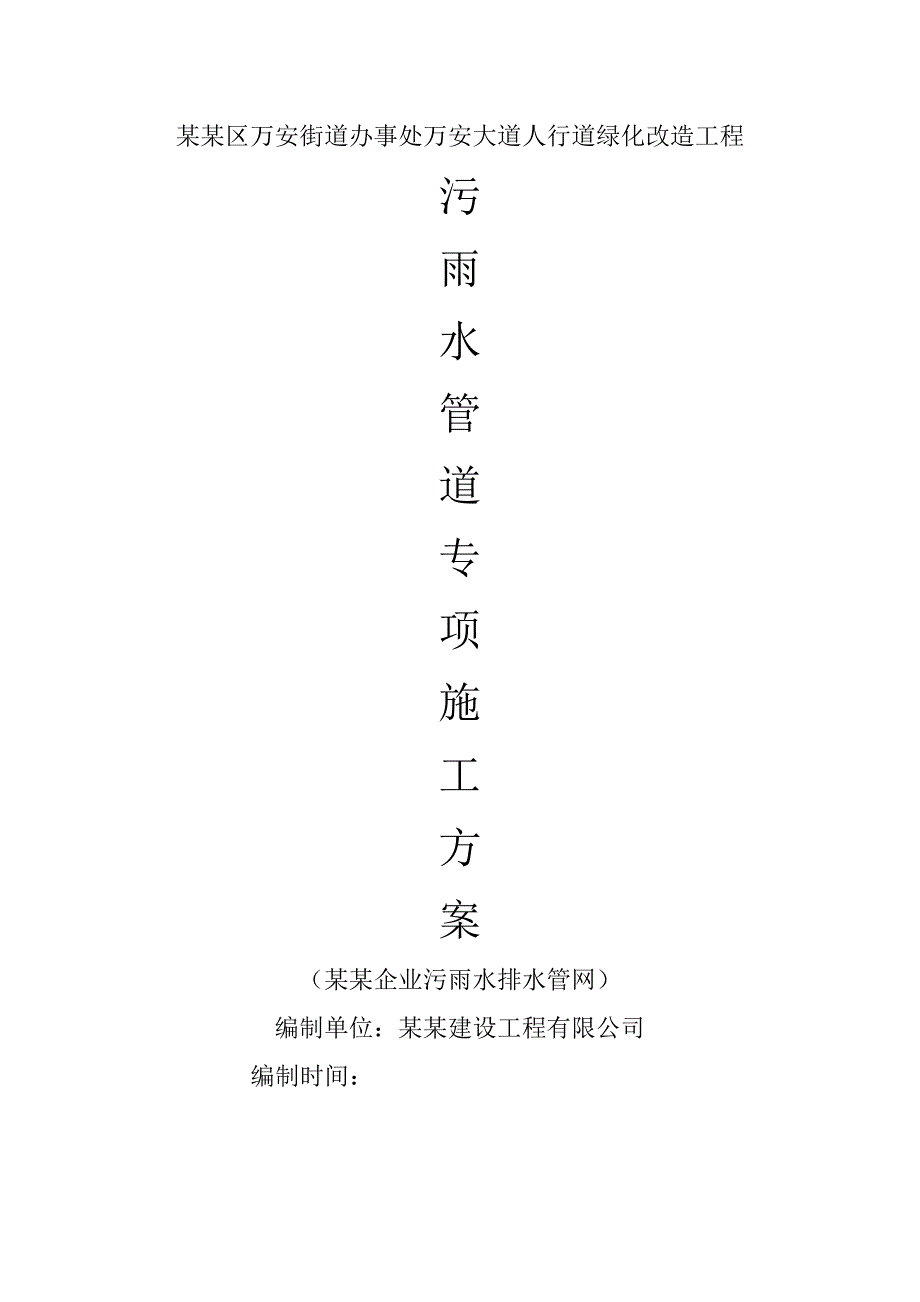

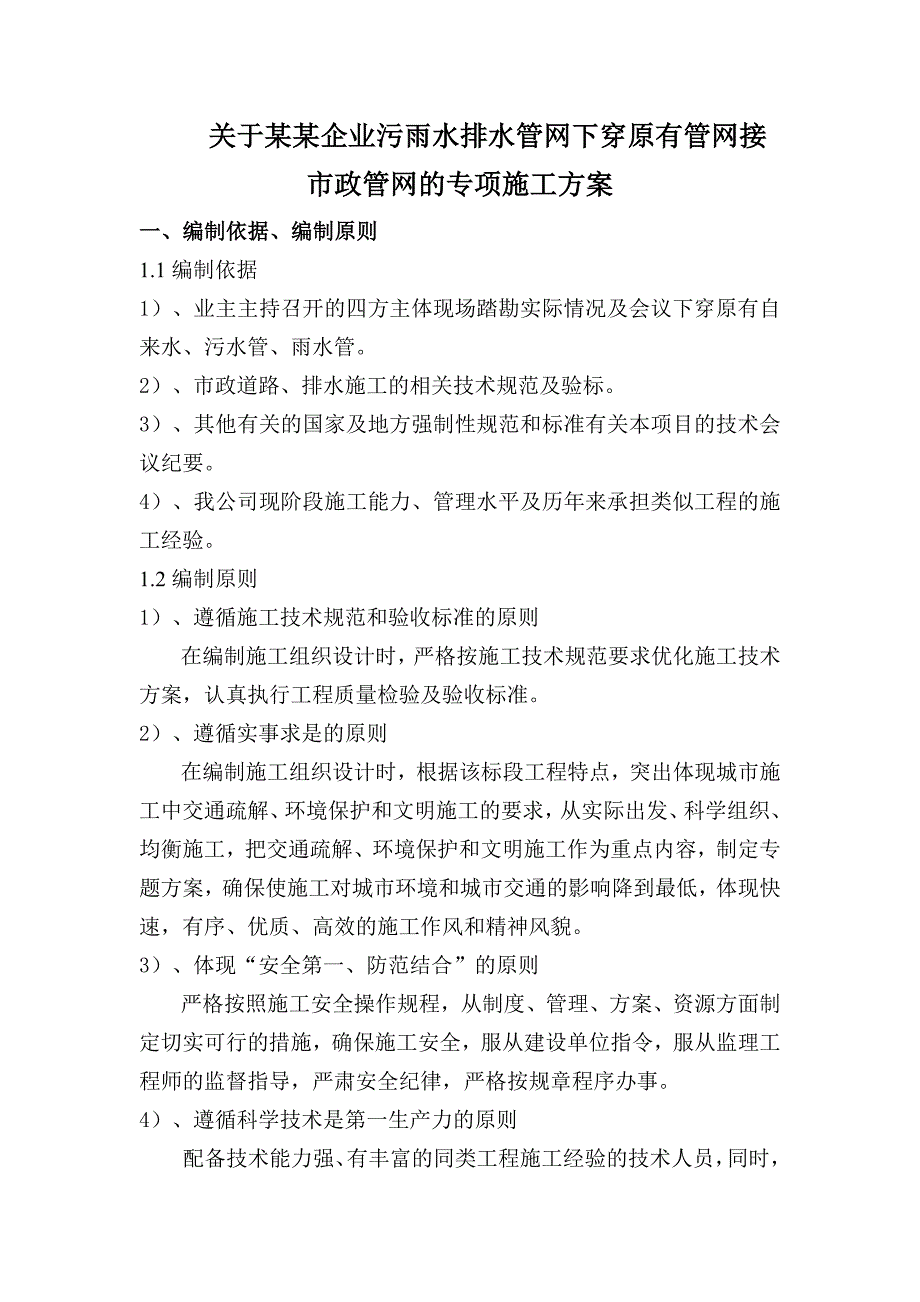

1、某某区万安街道办事处万安大道人行道绿化改造工程污雨水管道专项施工方案（某某企业污雨水排水管网）编制单位：某某建设工程有限公司 编制时间：关于某某企业污雨水排水管网下穿原有管网接市政管网的专项施工方案 一、编制依据、编制原则1.1编制依据1）、业主主持召开的四方主体现场踏勘实际情况及会议下穿原有自来水、污水管、雨水管。2）、市政道路、排水施工的相关技术规范及验标。3）、其他有关的国家及地方强制性规范和标准有关本项目的技术会议纪要。4）、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。1.2编制原则1）、遵循施工技术规范和验收标准的原则在编制施工组织设计时，严格按施工技术规范要求优化
2、施工技术方案，认真执行工程质量检验及验收标准。2）、遵循实事求是的原则在编制施工组织设计时，根据该标段工程特点，突出体现城市施工中交通疏解、环境保护和文明施工的要求，从实际出发、科学组织、均衡施工，把交通疏解、环境保护和文明施工作为重点内容，制定专题方案，确保使施工对城市环境和城市交通的影响降到最低，体现快速，有序、优质、高效的施工作风和精神风貌。3）、体现“安全第一、防范结合”的原则严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。4）、遵循科学技术是第一生产力的原则配备技术能

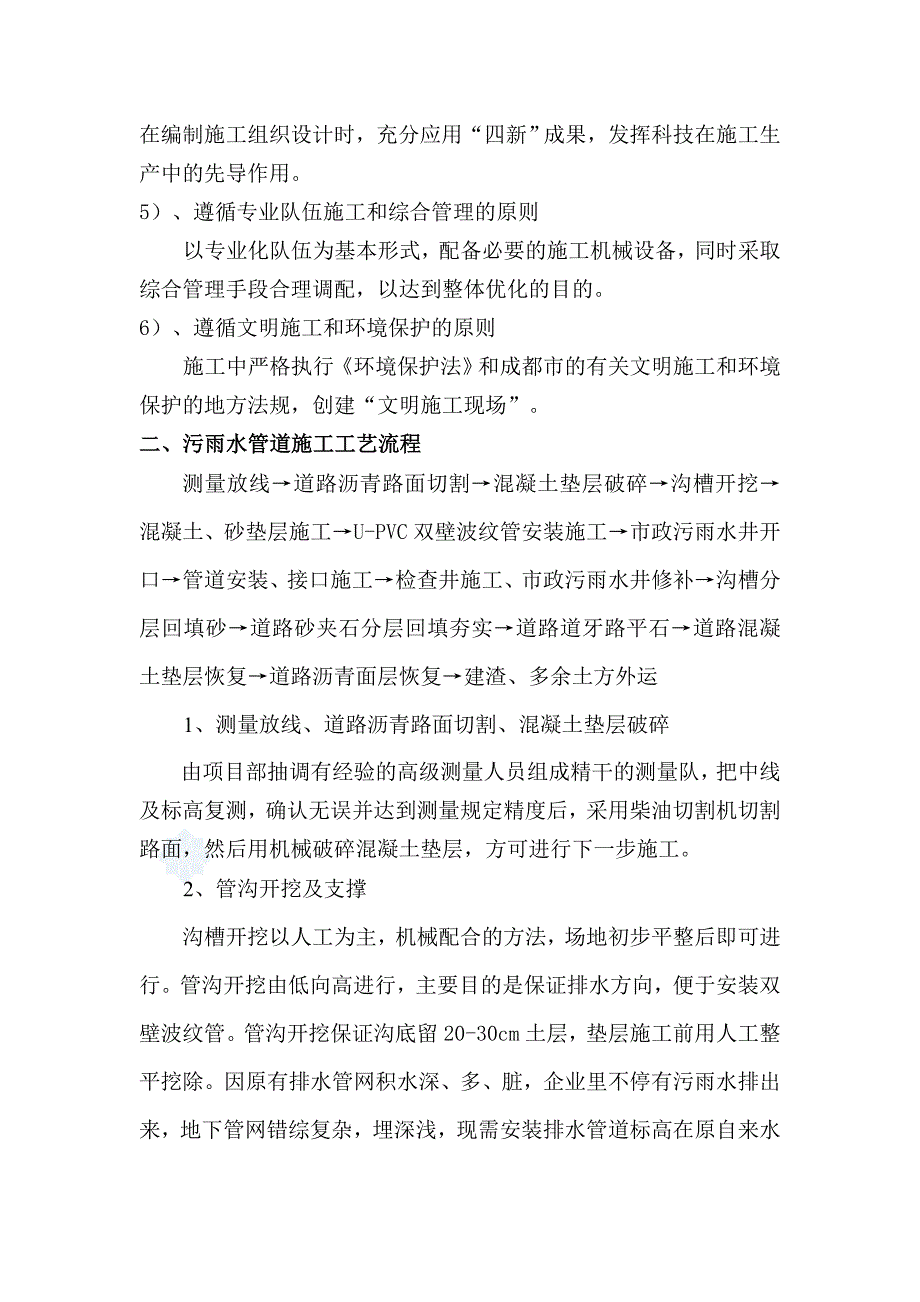

3、力强、有丰富的同类工程施工经验的技术人员，同时，在编制施工组织设计时，充分应用“四新”成果，发挥科技在施工生产中的先导作用。5）、遵循专业队伍施工和综合管理的原则以专业化队伍为基本形式，配备必要的施工机械设备，同时采取综合管理手段合理调配，以达到整体优化的目的。6）、遵循文明施工和环境保护的原则施工中严格执行环境保护法和成都市的有关文明施工和环境保护的地方法规，创建“文明施工现场”。二、污雨水管道施工工艺流程测量放线道路沥青路面切割混凝土垫层破碎沟槽开挖混凝土、砂垫层施工U-PVC双壁波纹管安装施工市政污雨水井开口管道安装、接口施工检查井施工、市政污雨水井修补沟槽分层回填砂道路砂夹石分层回填夯
4、实道路道牙路平石道路混凝土垫层恢复道路沥青面层恢复建渣、多余土方外运1、测量放线、道路沥青路面切割、混凝土垫层破碎由项目部抽调有经验的高级测量人员组成精干的测量队，把中线及标高复测，确认无误并达到测量规定精度后，采用柴油切割机切割路面，然后用机械破碎混凝土垫层，方可进行下一步施工。2、管沟开挖及支撑沟槽开挖以人工为主，机械配合的方法，场地初步平整后即可进行。管沟开挖由低向高进行，主要目的是保证排水方向，便于安装双壁波纹管。管沟开挖保证沟底留20-30cm土层，垫层施工前用人工整平挖除。因原有排水管网积水深、多、脏，企业里不停有污雨水排出来，地下管网错综复杂，埋深浅，现需安装排水管道标高在原自来
5、水主管（300、600各一根）、污水排水管（600一根）以下，施工难度大，所以在开挖时，先挖一个沉水坑，用水泵不间断的抽水，全部采取人工探管，机械配合开挖的方法；为了加快施工进度，若遇有些段落的土质状况较差时使用杉木支撑。开挖验槽后，要立即组织机械人员连续作业安装，并及时验收回填、以减小边坡滑动的可能性，因此要求开挖前管材、及配件要提前进场，并置于场地周围，以便加快进度；开挖沟槽与安装管道要连续作业，以免沟槽开挖后因后续工序施工时间过长而导致边坡生不稳定。3、管沟内排水为保证工程实施快捷、施工安全、防止边坡倒塌，在开挖时要做好沟槽内排水工作，准备好水泵，积水坑上口标高与槽底平，积水坑外视情况可
6、填入30cm碎石等滤水材料，使水流入积水坑，再用水泵排出，以达到沟底降水目的。积水坑在沟槽回填前回填。4、砂垫层（管基）施工雨污水管道基础采用砂垫层；U-PVC双壁波纹管（平基）。沟槽挖好经验收后，回填砂垫层按设计沟槽宽度满堂铺筑，砂下槽后人工平整、摊平，使相对密度大于0.7，报监理工程师检查验收。5、UPVC双壁波纹管铺设5.1施工前检验5.1.1管材与插口的工作面，表面平整，尺寸准确，既保证安装时插入容易，又做证接口密封性能。5.1.2UPVC双壁波纹管在安装前进行承口与插口的管径量测，并编号记录进行公差配合，以便安装时插入容易和保证接口的严密性。5.1.3管材外观表面光滑，无裂纹、气泡、
7、脱皮和严重的泛纹，明显的杂质以及色泽不均、分解变色等缺陷；管件的壁厚偏差不超过14%。5.2 管道安装要求5.2.1下管 管材在放入沟内时，采用可靠的软带吊具，平衡下沟，不与沟壁或沟底激烈碰撞。5.2.2管道的临时封堵 管道安装和铺设工程中断时，用木塞或其它盖将管口封闭，防止杂物进入。5.2.3进室 UPVC双壁波纹管上设置的井室，井壁勾缝抹面；井底应作防水处理；井壁与管道连接处采用措施防止地下水的渗入。5.3双壁波纹管采用橡胶圈接口5.3.1橡胶圈接口工序准备清理工作面及橡胶圈上橡胶圈刷润滑剂对口插入检查5.3.2操作方法1）准备 检查管材、管件及橡胶圈的质量，根据作业项目准备工具。当连接的
8、管子需要切断时，需在插口端另行倒角，并划出插入长度标线，然后再进行连接。最小插入长度应符合规范规定。切断管材时，保证断口平止且垂直管轴线。2）清理 将承口内的橡胶圈沟槽、插口端工作面及橡胶圈清理干净，无土或其它杂物。3）上橡胶圈 将橡胶圈正确安装在橡胶圈沟槽中，不装反或扭曲。为了安装方便可用水浸湿胶圈，但不在橡胶圈上涂润滑剂安装。4）对口插入 将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。6、检查井、雨水口施工6.1垫层砼浇筑井底砼基础在砂垫层验收合格后进行。 6.2砌砖6.2.1砌砖前在基础上弹线，及清洗基础砌筑位置
9、的杂物，而后座浆砌第一皮砖定位、拉线，保证砌墙时横平竖直。6.2.2砌筑用砖需保持湿润，以免砖吸水降低砂浆的结合力。6.2.3砖的砌筑采用满铺满挤法砌筑，圆井的砌筑采用特制的圆井模型、砌砖时沿圆模型座浆铺砌，砌筑时，打制六分砖来满足填缝的要求，以避免出现通缝、空缝。灰缝一定要推挤严密，勾缝时填严抹平。6.2.4管道与检查井的连接，采用管与检查井孔壁之间填充干混砂浆方法直接连接。当砌砖已包满管时，将管口周围用砂浆抹严抹平。管顶砌半圆砖旋管口与井墙面齐平。6.2.5井口砌收口时，每收进一层，变化一个直径，为了保证每层直径准确，每一块砖收进尺寸要均匀，每层缩小后的直径圆都要保持湿润，打制六分砖来满足
10、错缝要求，不能出现通缝，为防止形成空缝，砌砖时，在砖的接砌部一侧面挑上灰浆，将灰缝推挤严密，勾缝时要填严抹平。6.3安装井盖井座污雨水检查井、井座、井盖安装平稳，机动车道位置要结合路面施工，按设计的纵横坡一次调整到位。安装污雨水井道，将污雨水口井墙顶满铺砂浆，在砂浆未初凝时，划平座稳，并配合路面纵横坡度使污雨水顶面低于周围路面。7、井深大于3米需设置安全网。8、沟槽回填根据设计图规定，槽底至管顶以上30厘米范围采用中粗砂回填，相对密度要求0.7，路基以下至管顶30厘米以上回填土，密实度要求同路基。回填方法如下：8.1回填砂采用分层回填，分层夯实，分层做密实度检测，回填20厘米一层控制。用平板震
11、捣器震平，密实达到设计要求时，再回填上一层。8.2回填土时，将不用含有有机物，以及大于5厘米的砖、石等硬物块，以保护管道。在接口处，采用细粒土回填。8.3 管道两侧和管顶以上30厘米范围的回填材料，由沟槽两侧对称运入槽内，不直接抛在管上，回填其它部位时，分层运入槽内，不集中推入。8.4回填土采取逐层回填，逐层夯实的办法，夯实时不损坏砼管；管顶30厘米以上，路基30cm以下范围内采用电动打夯机夯实，夯实时要求打夯重迭，不得漏夯，管道两侧夯平面的高差按不超过30厘米控制。8.5分段回填压实时，不得漏压。8.6距路床标高30cm以上回填采用小挖机碾压，碾压重迭宽度20厘米，为防止碾压时破坏管道，碾压
12、时不上车，使其管道不受车身重量。8.7对于井室周围回填，按下列方法进行：8.7.1砌筑检查井的干混砂浆强度达到设计规定强度后方开始回填。8.7.2井室周围的回填与管道沟槽回填同时进行，当不能同时进行时，则预留台阶形接茬。 9道路道牙、路平石9.1安砌时按边缘的高程标记进行拉线以确保直线平直，弧线顺滑，高底一致，顶面平整，整齐美观，路缘石安装应保排水畅通，无阻现象。9.2勾缝养护：勾缝前，先将缝内土及杂物清理干净，用清水将路缘石端面浸湿，再用0.5cm宽铁条用砂浆抹勾出凹缝，勾缝应密实，线条直顺，并将浮浆清扫干净，不得污染路面，并应适当洒水养护。 10路面混凝土恢复10.1清理在基土上清除淤泥和
13、杂物，并应有防水和排水措施，垫层采用C25商品混凝土，厚度为20cm。 10.2砼浇筑完毕后应在12小时内浇水，浇水次数应能保证砼有足够的润湿状态，养护期一般不少于14天。 11路面面层1）、路面沥青混凝土铺筑前，检查基层的沉降情况，月沉降速率0.3cm时，再进行路面沥青混凝土的铺筑。如果路面基层发生沉降，采取挖除部分基层，用与基层相同的混合料进行补填，重新整形、压实，并重新喷洒乳化沥青，撤布石屑。采用道路清扫车进行下承层浮尘、杂物的清除，严禁用水冲洗下承层，以免造成路基下沉。2）、沥青路面上、下层之间，除清除浮尘、杂物外，对污染的下面层采用喷洒沥青粘层处理，增加上、下层沥青混凝土间的粘结性。
14、但喷洒沥青粘层处理，必须得到监理工程师的批准。3）、沥青路面上、下层沥青混合料的铺筑，做到工序间连续作业，提高路面面层工序间的质量，从而保证路面面层的质量。12、多余土方外运。12.1开挖、装车时指派专人将运土车大箱上两侧土方拍实，并用彩条布遮盖，避免途中遗洒和运输过程中造成扬尘污染。12.2对运土车辆逐一进行车辆检查，并保证道路畅通、 无积水、车辆不带泥沙出现场。12.3每天派专人随时清扫现场运土道路，并适量洒水压 尘，达到环卫要求。 13、沟槽开挖施工防雨、防台风13.1、雨季施工，尽量缩短开槽长度。同时充分考虑由于挖槽和堆土，破坏天然排水系统后，及时做好地面雨水排除工作。13.2、雨季挖
15、槽，采取措施，严防雨水进入沟槽。13.3、防止雨水进入沟槽，一般采取如下措施：13.4、沟槽四周的堆土缺口，堆叠土埂，使其闭合，必要时开挖排水沟把沟槽边的地表积水引到其它低洼处。13.5、堆土向槽一侧的边坡、铲平拍实，避免雨水冲塌。在暴雨季节，在堆土内侧挖排水沟，将汇集的雨水引向槽外；如无条件引向槽外时，每30m左右作一泄水簸箕，有计划地将雨水引入槽内，以免冲刷边坡，水簸箕的位置躲开坡度板。13.6、挖槽见底后随即进行下一工序，否则，槽底以上要暂留20cm不挖，作为保护层。13.7、下水道接通已有的管段，留在最后施工；或在枯水期先行接通，把管口封堵，将沟槽认真回填夯实，以防水倒灌。沟槽原有线接通前，先叠筑防水坝，坝顶高度较施工期间最高水位高出0.5m。14 管道安装的施工防雨、防台风14.1、雨期施工采取以下措施，防止泥土随雨水进入管道，尤其注意管径较小的管道。14.1.1按土方雨期施工的要求，防止地面迳流雨水进入沟槽；14.1.2配合管道铺设，及时砌筑检查井和连接井；14.1.3凡暂时不接支线的预留管口，及时砌砖封口，以免泥砂流入管道中；14.1.4铺设暂时中断或未能及时砌井的管口，用堵板或干砌砖等
