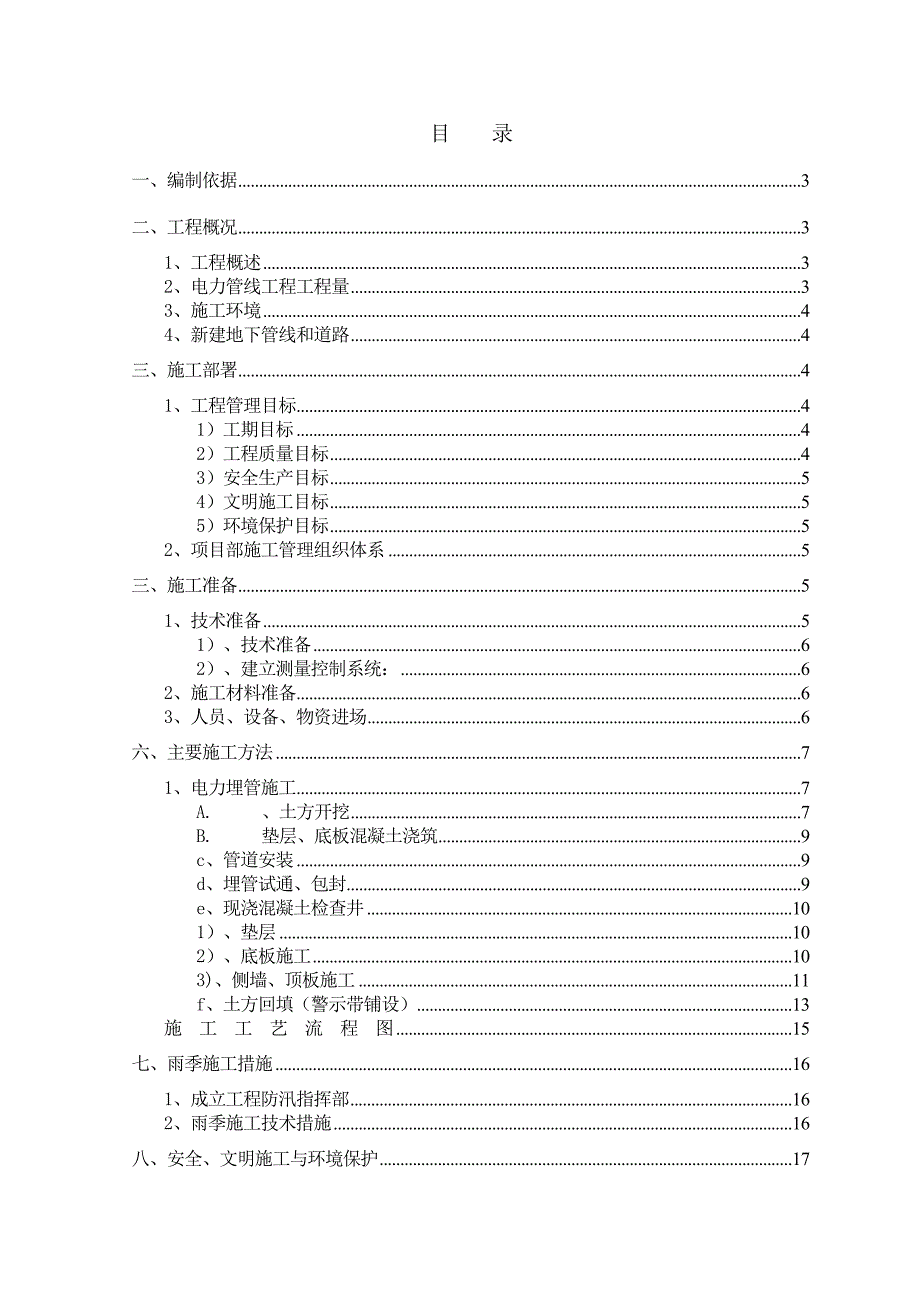

1、目 录一、编制依据3二、工程概况31、工程概述32、电力管线工程工程量33、施工环境44、新建地下管线和道路4三、施工部署41、工程管理目标41）工期目标42）工程质量目标43）安全生产目标54）文明施工目标55）环境保护目标52、项目部施工管理组织体系5三、施工准备51、技术准备51）、技术准备62）、建立测量控制系统：62、施工材料准备63、人员、设备、物资进场6六、主要施工方法71、电力埋管施工7A.、土方开挖7B.垫层、底板混凝土浇筑9c、管道安装9d、埋管试通、包封9e、现浇混凝土检查井101）、垫层102）、底板施工103)、侧墙、顶板施工11f、土方回填（警示带铺设）13施 工
2、工 艺 流 程 图15七、雨季施工措施161、成立工程防汛指挥部162、雨季施工技术措施16八、安全、文明施工与环境保护171、安全技术措施172、临时用电措施203、机械安全214、治安消防保卫225、现场管理236、料具管理237、环境保护248、环卫卫生259、支模作业防火措施26九、质量目标设计261、工程质量目标262、质量保证体系263、质量保证措施271）组织保证措施272）人员保证措施273）技术保证措施274）质量保证措施285）项目经理部质量检查流程29一、编制依据1、庆丰路（天水大街-京开高速）道路、给水、排水、再生水、电力工程施工招标文件；2、庆丰路（天水大街-京开高速

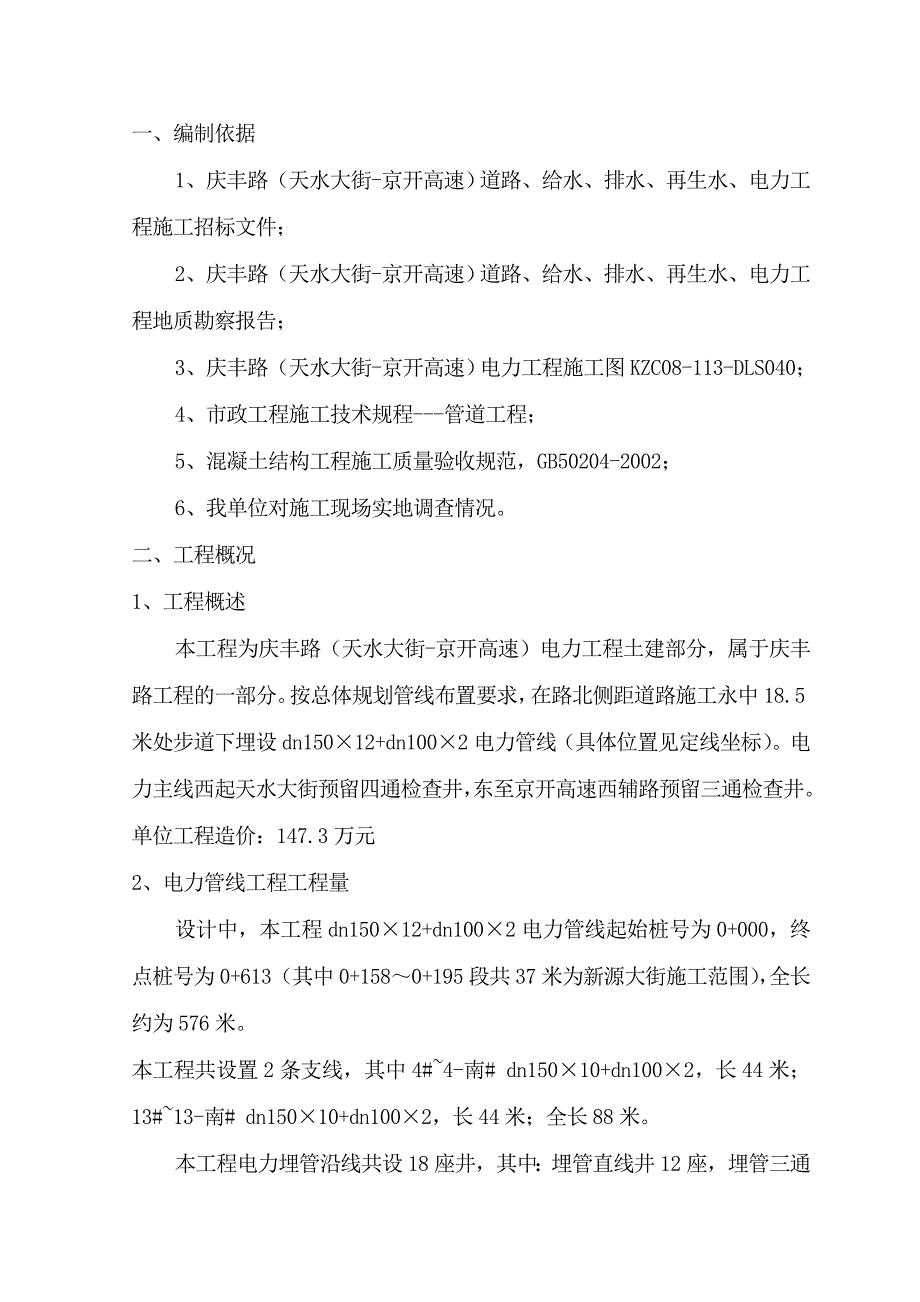

3、）道路、给水、排水、再生水、电力工程地质勘察报告；3、庆丰路（天水大街-京开高速）电力工程施工图KZC08-113-DLS040；4、市政工程施工技术规程-管道工程；5、混凝土结构工程施工质量验收规范，GB50204-2002； 6、我单位对施工现场实地调查情况。二、工程概况1、工程概述本工程为庆丰路（天水大街-京开高速）电力工程土建部分，属于庆丰路工程的一部分。按总体规划管线布置要求，在路北侧距道路施工永中18.5米处步道下埋设dn15012+dn1002电力管线（具体位置见定线坐标）。电力主线西起天水大街预留四通检查井，东至京开高速西辅路预留三通检查井。单位工程造价：147.3万元2、电力
4、管线工程工程量设计中，本工程dn15012+dn1002电力管线起始桩号为0+000，终点桩号为0+613（其中0+1580+195段共37米为新源大街施工范围），全长约为576米。本工程共设置2条支线，其中4#4-南# dn15010+dn1002，长44米；13#13-南# dn15010+dn1002，长44米；全长88米。本工程电力埋管沿线共设18座井，其中：埋管直线井12座，埋管三通井3座，四通井3座。3、施工环境施工区域分布在现况京开辅路西侧，道路北侧为在建房地产开发项目、南侧为已征用土地，周围地形平坦；勘探施工深度范围内的地层地质多为粉质土、粉质粘土。 4、新建地下管线和道路 由
5、于庆丰路新建工程管线比较多，平行管线之间在施工中相互影响较大，在垂直交叉段高程比较难控制，影响电力管线的新建管线有雨水、污水、电信、中水、给水和天然气等，施工中将根据电力沟与各种管线的平面关系，根据图纸控制高程，满足与其它管线的间隔距离。三、施工部署针对本工程特点，结合我单位的施工特长、经验、技术、设备能力，按照系统工程理论进行总体规划。工期以Project项目管理软件进行计划控制；质量以ISO9001/2000质量保证体系实行全过程控制；安全以“预防为主，常抓不懈”，保证道路交通安全和施工安全。施工技术以解决难点工序施工为主要内容，实行技术骨干定岗负责，专家动态指导，组织有效攻关。实现“一流
6、的施工队伍，一流的工程质量，一流的服务信誉”的战略目标。1、工程管理目标1）工期目标根据建设单位要求计划于2010年7月10日开工，要求工期为67日历天。2）工程质量目标本工程的质量目标是：达到北京市市政工程质量验收标准的合格等级。3）安全生产目标严格按照国家安全制度和规定，达到“三无一杜绝”、“一创建”的目标，无重大机械设备事故、重大交通和火灾事故；无一次性直接经济损失在五万元以上的其他工程事故；杜绝因公死亡，轻伤率控制在3以内。4）文明施工目标以北京市建设工程现场文明施工管理办法及甲方有关安全文明要求为标准，工程弃渣、污水排放、机械噪声和扬尘控制及生活垃圾均按照文明施工和环保管理办法执行。
7、为本单位赢得声誉，为业主增添光彩，为环保做出努力。5）环境保护目标认真贯彻执行国家、北京市环境保护的法律法规和环境标准，采用清洁工艺，坚持清洁生产，不断提高全体参建员工的环保意识，综合利用各种资源，最大限度的降低各种原材料的消耗，节能、节水、节约原材料。废气、废水、各种废弃物达标排放，从严把握噪声标准，控制施工噪声、扬尘污染。保护城市绿地，维护城市交通正常秩序，创北京市环保型建筑施工工地。2、项目部施工管理组织体系根据本项目特点，我单位选派优秀的满足招标文件资质要求的专业管理人员组建“庆丰路及华佗路市政配套工程项目经理部”。施工现场由经理部统一指挥，全面负责工程的综合管理。三、施工准备1、技术
8、准备1）、技术准备经理部组织各作业队管理人员进入施工现场进行实施性调查研究，组织技术、生产、材料经营人员集中学习招标文件、施工图及技术规范，顺利接桩，复核水准点及桩位、编制施工组织设计，认真进行设计技术交底。作好各种原材料试验及砂浆、砼配合比设计。组织人员进行现场勘察，加强对现有构筑物及拟建构筑物的了解。进行详细的勘察，确定现况各专业管线的位置、埋深及与拟建工程的关系，邀请业主和有关单位商讨处理方案，并积极推动实施，及时作出掘路改移管线的申请，向有关单位报批。2）、建立测量控制系统：在工程开工前，对设计定线，测量定线进行复测校正，并按施工需要测设满足精度要求的测量控制网，将定桩位置加以妥善保护
9、。2、施工材料准备工程开工前编制材料计划，由经理部统一组织各种材料的采购和供应，需要办理厂商资审的，由厂商出具资料，及时进行材料报验。完成各类结构物的模板设计及定购。3、人员、设备、物资进场按总体施工计划，陆续组织各种技术工人，机械司机等人员进场。所有人员在上岗前3天到位，以便培训和组织工程技术交底。按照施组中要求的设备型号分期、分批组织进厂，并检验，维修，以备工程开工后，尽快投入施工生产。 材料人员按照材料计划，进行材料采购，并及时安排进厂，为尽快施工创造条件。六、主要施工方法1、电力埋管施工开槽垫层、底板混凝土浇筑安管埋管试通、包封井室结构施工回填土A. 、土方开挖沟槽开挖前必须弄清与施工
10、相关的地下管线或构筑物情况，根据提供的有关图纸资料全线采用物探仪探查与人工开挖坑探相配合的方法，查明其情况，在地面做好标志，并向招标人提供探查报告；同时弄清施工时土质情况；探明地下管线现有具体位置；必须保证坑探开挖过程中的安全。(一) 地表清理整平完成后，测量管道中线、施放开槽边线。机械开挖前施工人员应向操作人员详细交代现有地下构筑物情况（如地下管线等），以及挖槽断面、边坡坡度、堆土位置等，并设熟悉机械挖土安全操作规程的专人与司机配合。根据图纸内容，本工程电力管线槽深在36.5m之间。每次开槽前必须有安全员的安全交底，有施工员的技术交底，交底单必须有相关施工人员的交底签字。槽深小于3m时，边坡
11、为1:1； 3m5m，边坡为1:1.25；槽深大于5m时，边坡为1:1.5；槽底高程详见污水工程施工图。(二) 沟槽开挖前测量员测定管道中线、检查井位置，并报监理工程师验收，建立临时水准点；在沟槽的开挖过程中，测量人员随时检测沟槽的宽度、坡度和槽底高程，保证符合设计和规范要求。挖槽应确保槽底土壤结构不被扰动，应在槽底设计高程上预留不小于10cm土层，待勘探人员质量监督人员验收合格后、铺设砂石基础前，由人工清挖，且清挖时控制槽底高程和宽度，边清土边填筑砂石基础。(三) 检查井基础处提前进行地基钎探，钎探点采用梅花状布置，间距1.5m。沟槽施工中严格按照规范施工，做好边坡防护工作，设专职安全员巡视
12、检查，有问题及时予以纠正。(四) 距槽边1m处沿沟槽走向设1.2m高红白漆护栏，并围筑高0.5米、下宽0.5米、上宽0.3米的防雨水土埂，以防雨水冲槽。(五) 挖土机不得在架空输电线路下工作。当在架空输电线路一侧工作时，与线路的垂直3m、水平安全距离2m。(六) 当遇到不允许放坡的情况时，局部开直槽，并根据情况采取局部支撑措施。(七) 堆土严禁掩埋消火栓、各地下管道的井盖及雨水口，不得掩埋测量标志及道路附属构筑物等。(八) 上、下沟槽设置马道或安全梯，马道有红白相间的护栏；安全梯摆放扎实牢固。(九) 槽底设置排水明沟，再开挖段高程低点处设置集水坑，以防降雨做排水用。(十) 验槽：首段土方挖至设
13、计标高后，应及时通知设计、监理、建设单位以及质量监督部门共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。(十一) 若由于施工超挖导致地基土扰动，地基土质松软，或发现地质不均匀或地基土壤不符合设计要求，需要处理时，会同监理工程师、设计人员、勘察人员共同研究处理措施。B. 垫层、底板混凝土浇筑管道采用C10砼垫层。沟槽边清底边支垫层模板（采用10*10木方做垫层、底板模板），模板加固完成后复核垫层的中线及高程（垫层顶高程测设在模板内侧用红漆画“倒三角”标识），报监理验收合格后，浇注混凝土垫层，捣固密实，抹面平整，初凝后覆盖草帘等物并洒水养护。
14、垫层强度达到要求后，在垫层上弹出底板中线及边线，按照设计图纸要求邦扎钢筋、支模，每3米预留一根6钢筋，长度可将dn15012+dn1002电力埋管固定，并报监理工程师验收，合格后浇筑底板混凝土（C20）。厚度为0.8m，严格控制基础顶面高程（底板顶高程测设在模板内侧用红漆画“倒三角”标识），浇注时采用平板振捣器进行振捣，初凝后用木抹子收面，避免开裂。砼成品由质控人员按规定做试块标养。c、管道安装底板混凝土强度达到要求后，在地板上弹出电力管道中线。管材安装前检查是否有损坏、管内是否有异物，不符合要求的管材不能使用。连接管子时，应先在一根管的承口端头装上胶圈，在将另一根管的插口端头插入前一根管的承
15、口，注意安装时防止泥沙、杂物的进入。插口伸入承口长度控制在7cm，两管间留1cm可调节空隙，同时用管枕固定（管枕每根管3道），管道安装完成后用预留钢筋将电力埋管固定在底板上，防止浇筑混凝土时漂管。铺设后的排管管口需临时封闭以保持管内清洁，在试通、穿缆时打开。d、埋管试通、包封管座模板采用钢模或木模拼装，后背采用钢管、方木支撑加固。平基表面处要求对其凿毛，模板与管子之间用5cm小方桩支撑。模板使用前刷涂模剂，模板间用密封带填实，挂线拼装直顺、严密，支撑牢固，防止跑浆、跑模。电力埋管包封采用C20豆石混凝土，浇筑前复核管线的中线及高程（包封顶高程测设在模板内侧用红漆画“倒三角”标识）浇筑时两侧同时下砼，采用压茬赶浆法振捣，严防漏振，保证混凝土密实，表面平整、顺直。混凝土包封浇筑完成并且初凝后用草帘覆盖洒水养生。混凝土强度达到要求后进行拆模、清理槽底为土方回填做准备。要求混凝土表面平整、无断裂、无波浪、无明显接茬，混凝土表面不起皮、不粉化。完成一段管道安装后应采用1401000钢管拉棒试通，通过
