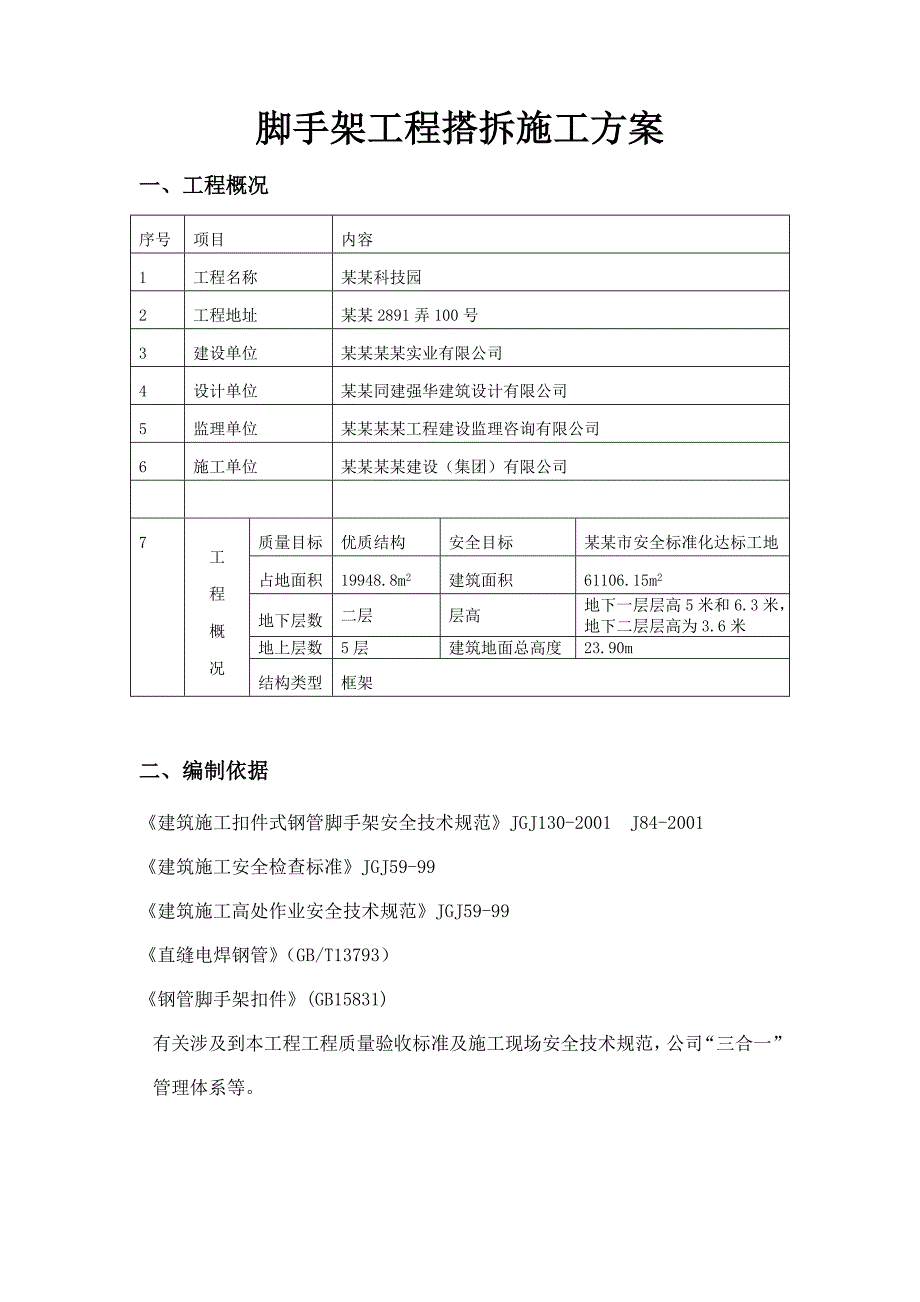

1、脚手架工程搭拆施工方案一、工程概况序号项目内容1工程名称某某科技园2工程地址某某2891弄100号3建设单位某某某某实业有限公司4设计单位某某同建强华建筑设计有限公司5监理单位某某某某工程建设监理咨询有限公司6施工单位某某某某建设（集团）有限公司7工程概况质量目标优质结构安全目标某某市安全标准化达标工地占地面积19948.8m2建筑面积61106.15m2地下层数二层层高地下一层层高5米和6.3米，地下二层层高为3.6米地上层数5层建筑地面总高度23.90m结构类型框架二、编制依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 J84-2001建筑施工安全检查标准JGJ59-99建

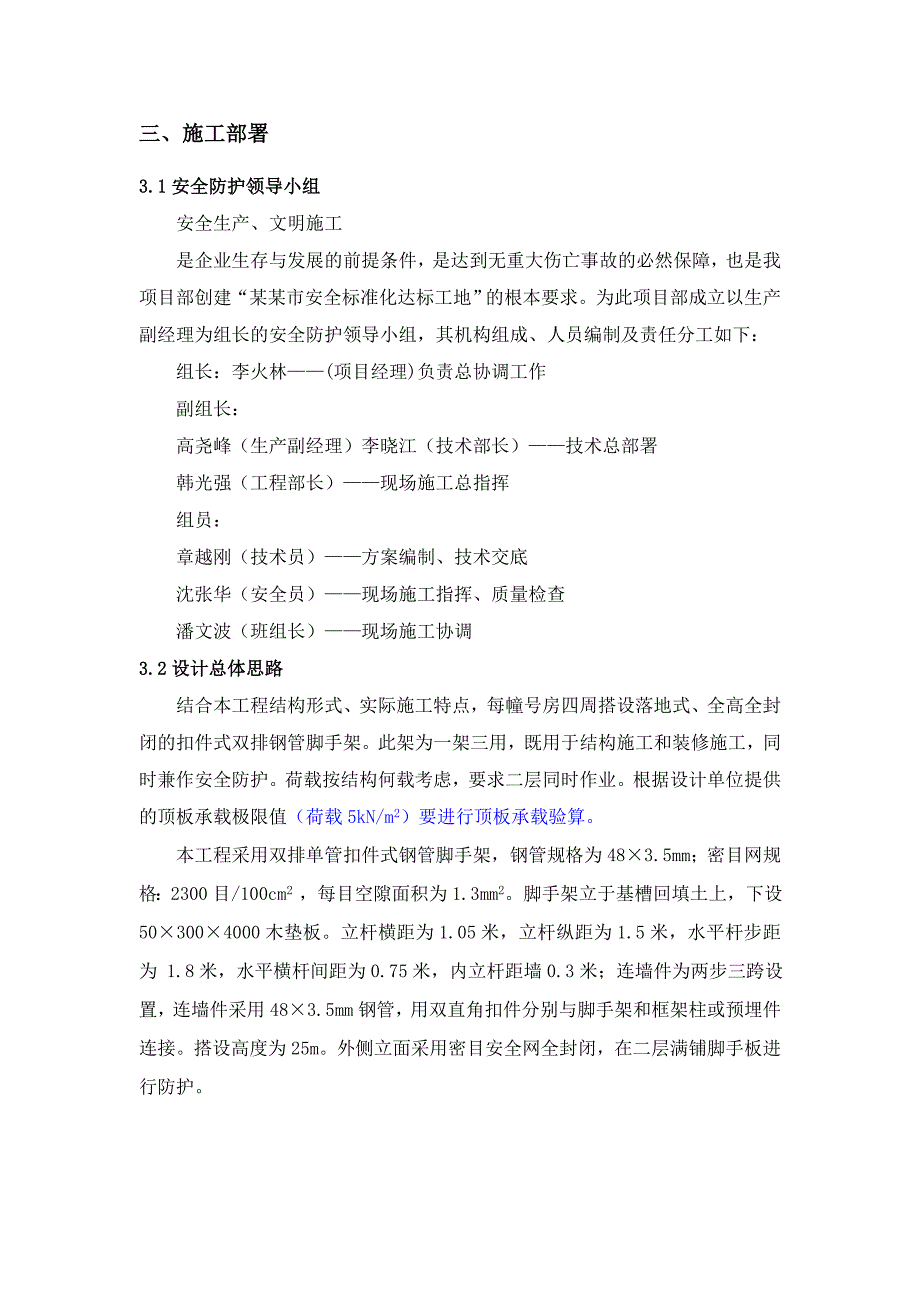

2、筑施工高处作业安全技术规范JGJ59-99直缝电焊钢管（GB/T13793）钢管脚手架扣件(GB15831)有关涉及到本工程工程质量验收标准及施工现场安全技术规范，公司“三合一”管理体系等。三、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“某某市安全标准化达标工地”的根本要求。为此项目部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：李火林(项目经理)负责总协调工作副组长：高尧峰（生产副经理）李晓江（技术部长）技术总部署韩光强（工程部长）现场施工总指挥组员：章越刚（技术员）方案编
3、制、技术交底沈张华（安全员）现场施工指挥、质量检查潘文波（班组长）现场施工协调3.2设计总体思路结合本工程结构形式、实际施工特点，每幢号房四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按结构何载考虑，要求二层同时作业。根据设计单位提供的顶板承载极限值（荷载5kN/m2）要进行顶板承载验算。本工程采用双排单管扣件式钢管脚手架，钢管规格为483.5mm；密目网规格：2300目/100cm2 ，每目空隙面积为1.3mm2。脚手架立于基槽回填土上，下设503004000木垫板。立杆横距为1.05米，立杆纵距为1.5米，水平杆步距为 1

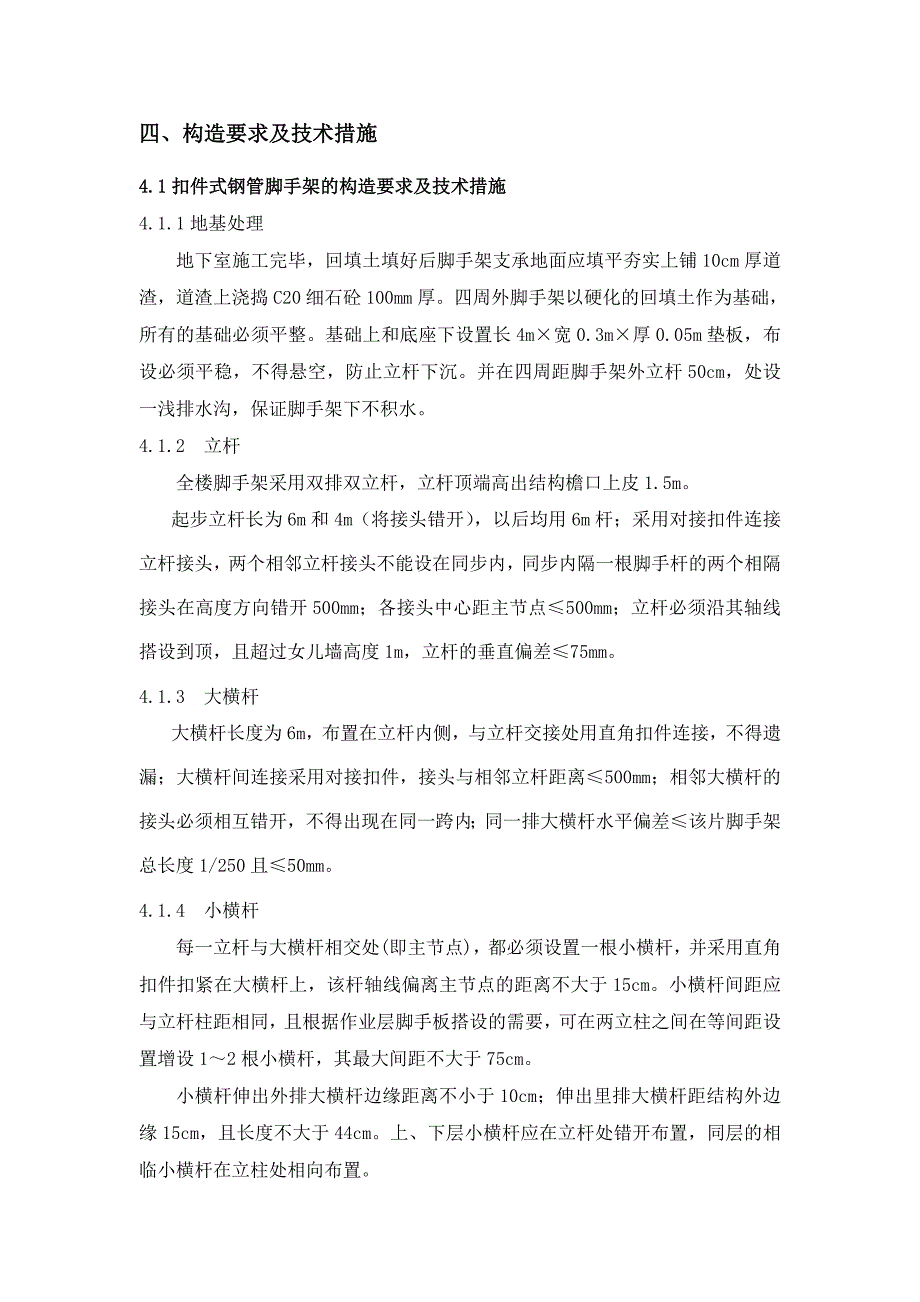

4、.8米，水平横杆间距为0.75米，内立杆距墙0.3米；连墙件为两步三跨设置，连墙件采用483.5mm钢管，用双直角扣件分别与脚手架和框架柱或预埋件连接。搭设高度为25m。外侧立面采用密目安全网全封闭，在二层满铺脚手板进行防护。四、构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理地下室施工完毕，回填土填好后脚手架支承地面应填平夯实上铺10cm厚道渣，道渣上浇捣C20细石砼100mm厚。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上和底座下设置长4m宽0.3m厚0.05m垫板，布设必须平稳，不得悬空，防止立杆下沉。并在四周距脚手架外立杆50cm，处设一
5、浅排水沟，保证脚手架下不积水。4.1.2 立杆全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5m。起步立杆长为6m和4m（将接头错开），以后均用6m杆；采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步内，同步内隔一根脚手杆的两个相隔接头在高度方向错开500mm；各接头中心距主节点500mm；立杆必须沿其轴线搭设到顶，且超过女儿墙高度1m，立杆的垂直偏差75mm。4.1.3 大横杆大横杆长度为6m，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏；大横杆间连接采用对接扣件，接头与相邻立杆距离500mm；相邻大横杆的接头必须相互错开，不得出现在同一跨内；同一排大横杆水平偏差该片脚
6、手架总长度1/250且50mm。4.1.4 小横杆每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。4.1.5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地
7、杆下方的立柱上。地下室顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆：采取双向斜拉加固措施。4.1.6 剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。
8、最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度1m，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。 横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。4.1.7 脚手板采用竹笆脚板，长宽为1.0x1.2m，采用平铺法，铺设于4根纵向水平杆上，四个角采用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。 根据规范要求，第一步架满铺竹脚手板，往上计每隔3步架至少满铺一层，同时要求作业
9、层上下架满铺竹片板。4.1.8 连墙件连接件采用刚性连墙件，连接点密度不大于3步3跨。连墙杆用483.5的钢管，它与脚手架、建筑物的连接采用直角扣件。在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上的框架柱间中点处，距结构外表1.5m处预理25钢筋（加工尺寸与悬挑架预埋件相同），用483.5的钢管与脚手架可靠的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层置两道连墙件。连墙件与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。 4.1.9防护设施
10、脚手架要满挂全封闭式的密目安全网。密目网采用1.86.0m的规格，用风绳绑扎在横杆外立杆里侧。作业层网应高于平台1.2m，在作业层下步架处设一道水平兜。在架内高度3.6m处设首层平网，往上每隔五步设隔层平网，施工层应设随层网。操作层搭设两道护栏，第一道距脚手板 1200mm，第二道距脚手板600mm，外侧搭挡脚板，高200mm。4.2上人斜道：采用双立杆，净宽1.2m、坡度1:3，立杆间距1.5m，大横杆间距900mm，小横杆置于斜横杆上，间距1m，竖向间隔1.5m与结构拉结。斜道两侧及平台外围，设防护栏杆和挡脚板并满挂立网（外排杆内侧），立网与斜道绑牢，脚手板上设木防滑条，其厚度为255mm
11、、宽30mm、间距250mm。斜道两侧和外围设挡脚板，高200mm， 斜道两侧及端部设剪刀撑。斜道连墙杆设置在斜道平台处，每层两道。在外框架梁上予埋48的钢管头，将连墙杆与之连接。4.3 脚手架出入口的构造该出入口设在每幢楼施工人员进出较多的部位，挑空两根立杆、跨越三步三跨，大小为4.5m5.4m（宽高）。出入口处再搭设4.5m6.0m（宽高）的防护棚，上铺5cm厚的双层脚手板。在出入口两侧的内、外排单杆处分别增设一辅立杆，并高于门洞口12步，立柱用短斜撑相互联系。上方立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定，洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬 空处的整体性。
12、门洞两侧分别增加两根余腹杆，当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上，斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。五、安全防护措施5.1电梯井洞口防护措施 电梯井口设置不低于1.2m高的开启式防护门，用12的螺纹钢筋、按水平间距30cm、竖向间距40cm焊制而成，并在防护门上要刷漆、上锁、挂牌。电梯井筒内每隔一层在入口处设置一个用25钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。5.2结构临边的防护措施 在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用
13、483.5钢管。其高度不低于1.2m、立杆间距不大于2.5m 、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设一道三脚架。钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。5.3楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向各做一道0.7m和1.2m高的护身栏，侧边底部设20cm高的踢脚杆。5.4防雷避电措施 采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。每幢楼避雷针共设置4根避雷针，避雷针采用12镀锌钢筋制作，高度不小于1m，设置在脚
14、手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用404的镀锌扁钢，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，位置不得选在人们经常走到的地方以避免跨免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度应大于2倍的扁钢宽度，焊完后再用接地阻测试仪测定电阻，要求冲击电阻不大于10。同时应注意检查与其它金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故。六脚手架的搭设、拆除的施工工艺和使用规定6.1落地式钢管脚手架塔设施工工艺落地脚手架搭设的工艺流程为：场地平整、夯实 基础承载实
