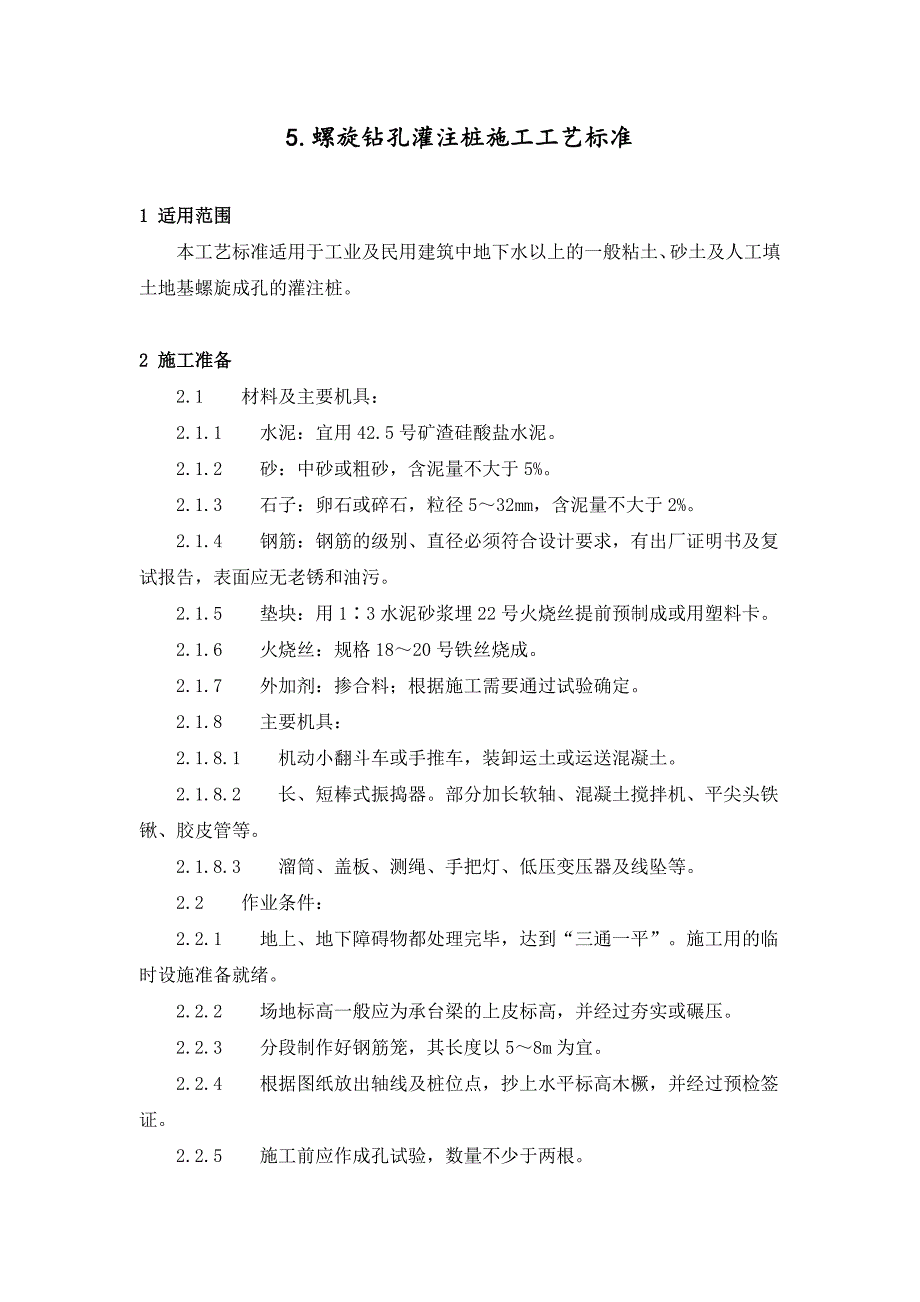

1、5.螺旋钻孔灌注桩施工工艺标准1 适用范围 本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。2 施工准备 2.1材料及主要机具：2.1.1水泥：宜用42.5号矿渣硅酸盐水泥。2.1.2砂：中砂或粗砂，含泥量不大于5%。2.1.3石子：卵石或碎石，粒径532mm，含泥量不大于2%。2.1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。2.1.5垫块：用13水泥砂浆埋22号火烧丝提前预制成或用塑料卡。2.1.6火烧丝：规格1820号铁丝烧成。2.1.7外加剂：掺合料；根据施工需要通过试验确定。2.1.8主要机具：2.
2、1.8.1机动小翻斗车或手推车，装卸运土或运送混凝土。2.1.8.2长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。2.1.8.3溜筒、盖板、测绳、手把灯、低压变压器及线坠等。2.2作业条件：2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。2.2.3分段制作好钢筋笼，其长度以58m为宜。2.2.4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。2.2.5施工前应作成孔试验，数量不少于两根。2.2.6要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。3

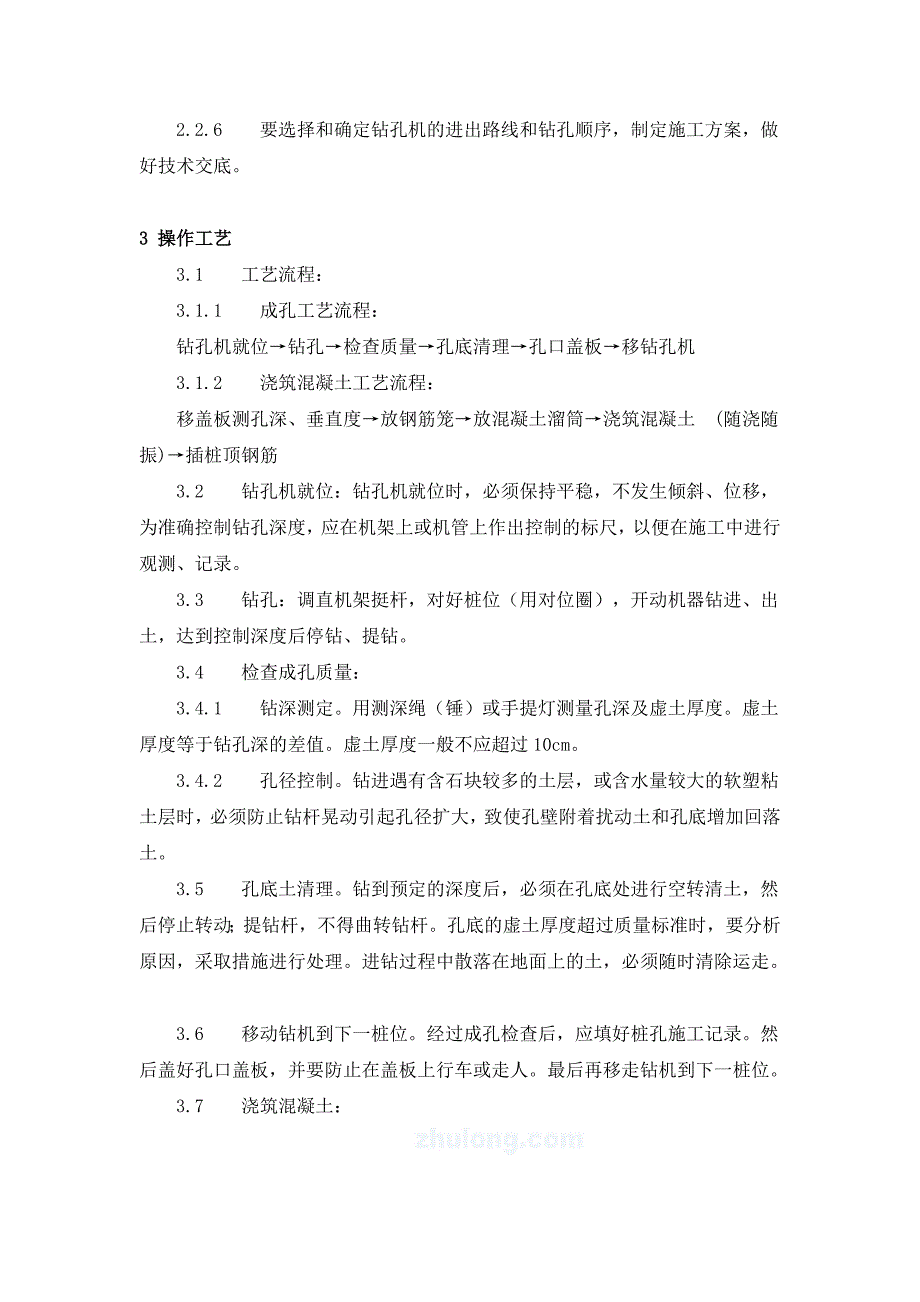

3、 操作工艺 3.1工艺流程：3.1.1成孔工艺流程：钻孔机就位钻孔检查质量孔底清理孔口盖板移钻孔机3.1.2浇筑混凝土工艺流程：移盖板测孔深、垂直度放钢筋笼放混凝土溜筒浇筑混凝土(随浇随振)插桩顶钢筋3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。3.3钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。3.4检查成孔质量：3.4.1钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过10cm。3.4.2孔径控制。钻

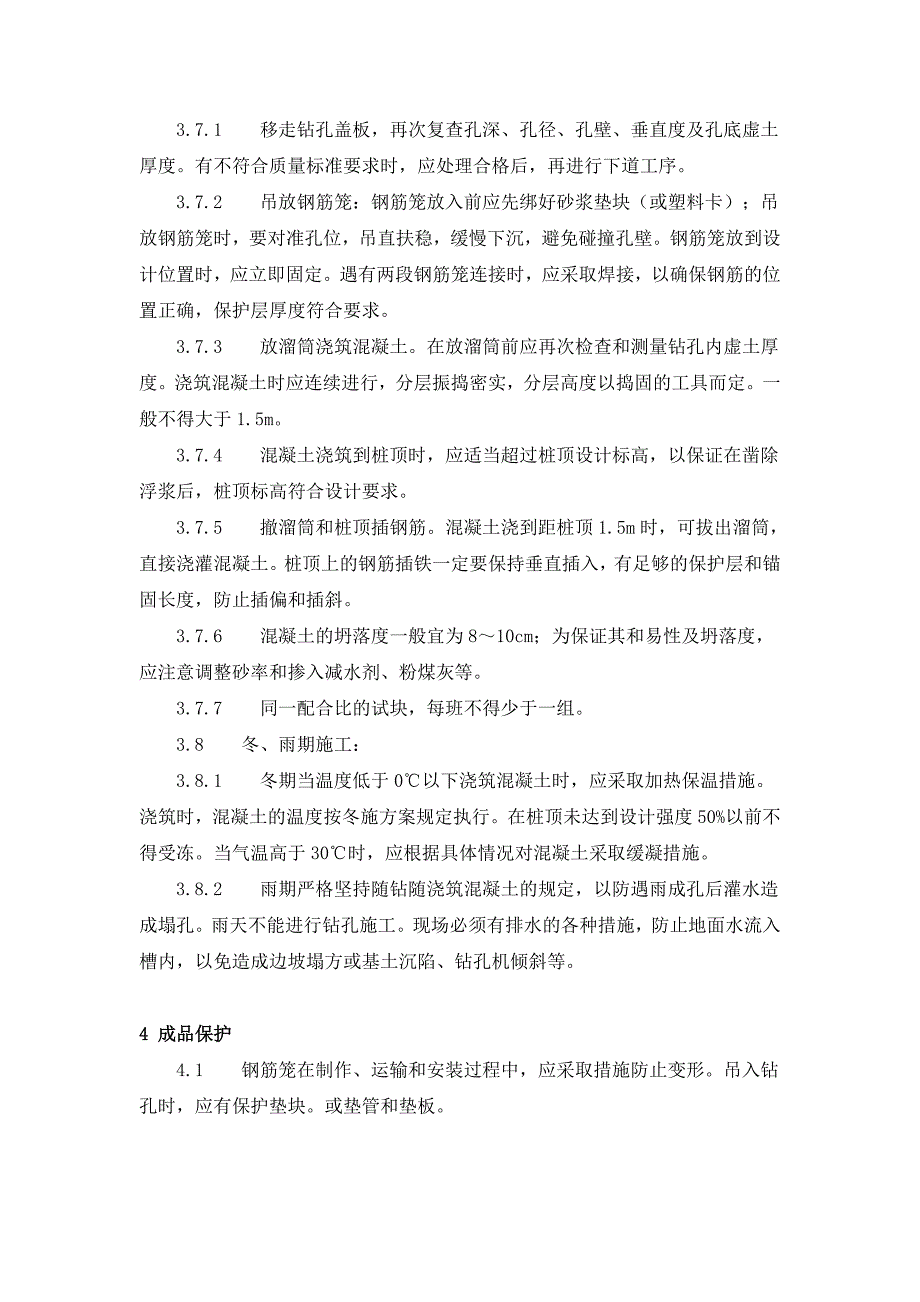

4、进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。3.5孔底土清理。钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。进钻过程中散落在地面上的土，必须随时清除运走。3.6移动钻机到下一桩位。经过成孔检查后，应填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板上行车或走人。最后再移走钻机到下一桩位。3.7浇筑混凝土：3.7.1移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。有不符合质量标准要求时，应处理合格后，再进行下道工序。
5、3.7.2吊放钢筋笼：钢筋笼放入前应先绑好砂浆垫块（或塑料卡）；吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时，应立即固定。遇有两段钢筋笼连接时，应采取焊接，以确保钢筋的位置正确，保护层厚度符合要求。3.7.3放溜筒浇筑混凝土。在放溜筒前应再次检查和测量钻孔内虚土厚度。浇筑混凝土时应连续进行，分层振捣密实，分层高度以捣固的工具而定。一般不得大于1.5m。3.7.4混凝土浇筑到桩顶时，应适当超过桩顶设计标高，以保证在凿除浮浆后，桩顶标高符合设计要求。3.7.5撤溜筒和桩顶插钢筋。混凝土浇到距桩顶1.5m时，可拔出溜筒，直接浇灌混凝土。桩顶上的钢筋插铁一定要保持垂
6、直插入，有足够的保护层和锚固长度，防止插偏和插斜。3.7.6混凝土的坍落度一般宜为810cm；为保证其和易性及坍落度，应注意调整砂率和掺入减水剂、粉煤灰等。3.7.7同一配合比的试块，每班不得少于一组。3.8冬、雨期施工：3.8.1冬期当温度低于0以下浇筑混凝土时，应采取加热保温措施。浇筑时，混凝土的温度按冬施方案规定执行。在桩顶未达到设计强度50%以前不得受冻。当气温高于30时，应根据具体情况对混凝土采取缓凝措施。3.8.2雨期严格坚持随钻随浇筑混凝土的规定，以防遇雨成孔后灌水造成塌孔。雨天不能进行钻孔施工。现场必须有排水的各种措施，防止地面水流入槽内，以免造成边坡塌方或基土沉陷、钻孔机倾斜
7、等。4 成品保护 4.1钢筋笼在制作、运输和安装过程中，应采取措施防止变形。吊入钻孔时，应有保护垫块。或垫管和垫板。4.2钢筋笼在吊放入孔时，不得碰撞孔壁。浇筑混凝土时，应采取措施固定其位置。4.3灌注桩施工完毕进行基础开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并应检查每根桩的纵横水平偏差。4.4成孔内放入钢筋笼后，要在4h内浇筑混凝土。在浇筑过程中，应有不使钢筋笼上浮和防止泥浆污染的措施。4.5安装钻孔机、运输钢筋笼以及浇筑混凝土时，均应注意保护好现场的轴线桩、高程桩。4.6桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。4.7桩头混凝土强度，在没有达到5MPa时，不得碾
8、压，以防桩头损坏。5 质量验收标准 螺旋钻孔灌注桩施工质量应满足建筑地基基础工程施工质量验收标准(GB50202)的要求。6 施工质量注意事项 6.1孔底虚土过多：钻孔完毕，应及时盖好孔口，并防止在盖板上过车和行走。操作中应及时清理虚土。必要时可二次投钻清土。6.2塌孔缩孔：注意土质变化，遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况，应会同有关单位研究处理。6.3桩身混凝土质量差：有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规定执行。严禁把土和杂物混入混凝土中一起浇筑。6.4钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。必须加强对操作工人的技术交底，严
9、格执行加固的质量措施。6.5当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，应立即停车检查。6.6混凝土浇到接近桩顶时，应随时测量顶部标高，以免过多截桩和补桩。6.7钻孔进入砂层遇到地下水时，钻孔深度应不超过初见水位，以防塌孔。7 安全环保措施7.1 作业前，作业人员按规定戴好安全帽、手套、鞋靴等劳保用品。7.2 钻孔时，搅拌机、振捣器等机械设备使用时，必须严格遵守其安全操作规程。使用前进行安全检查，停止使用后关闭电源，开关箱上锁。7.3 手推车运输时，注意平稳，不可奔跑，沿规定路线行驶。7.4 浇捣混凝土时，一定听从施工员的指挥。7.5 作业过程中，注意孔口的安全防护。8 质量记录 本工艺标准应具备以下质量记录：8.1岩土工程勘测资料。8.2 临近建筑物或地下设施类型、分布及结构质量情况。8.3 工程设计图纸、设计要求，需达到的标准和检验手段。8.4 水泥出厂证明文件和复试报告。8.5 钢筋的出厂证明文件或合格证以及钢筋试验单抄件。8.6试桩记录。8.7补桩平面示意图。8.8 螺旋钻孔灌注桩施工记录。8.9 混凝土试配申请单和试验室签发的配合比通知单。8.10 混凝土（试块）抗压强度试验报告。8.11 商品混凝土出厂合格证。8.12混凝土灌注桩钢筋笼检验批质量验收记录。8.13混凝土灌注桩检验批质量验收记录。8.14 钢筋及桩孔隐蔽验收记录单。
