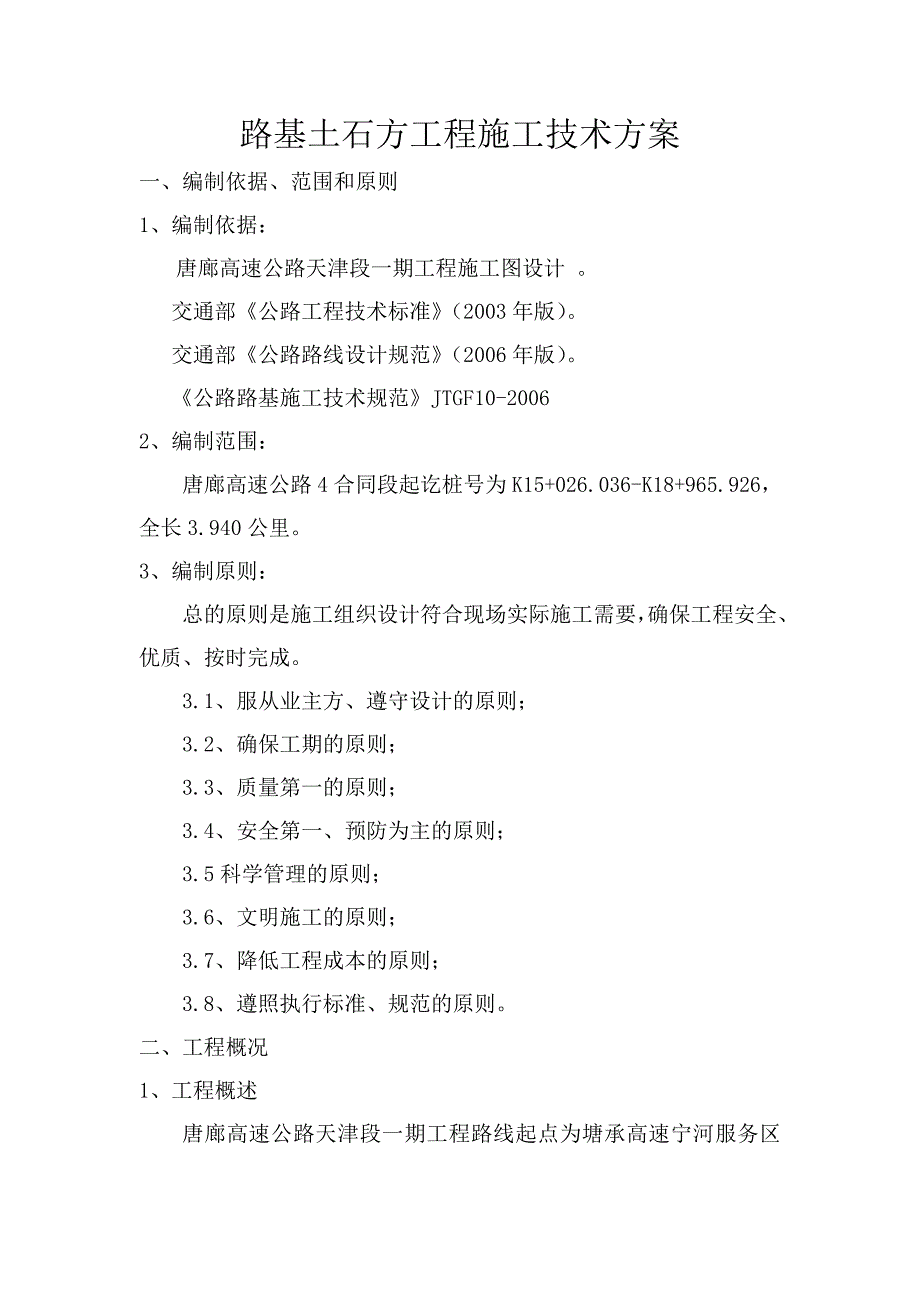

1、路基土石方工程施工技术方案一、编制依据、范围和原则1、编制依据：唐廊高速公路天津段一期工程施工图设计 。交通部公路工程技术标准（2003年版）。交通部公路路线设计规范（2006年版）。公路路基施工技术规范JTGF10-20062、编制范围：唐廊高速公路4合同段起讫桩号为K15+026.036-K18+965.926，全长3.940公里。3、编制原则：总的原则是施工组织设计符合现场实际施工需要，确保工程安全、优质、按时完成。3.1、服从业主方、遵守设计的原则；3.2、确保工期的原则；3.3、质量第一的原则；3.4、安全第一、预防为主的原则；3.5科学管理的原则；3.6、文明施工的原则；3.7、降

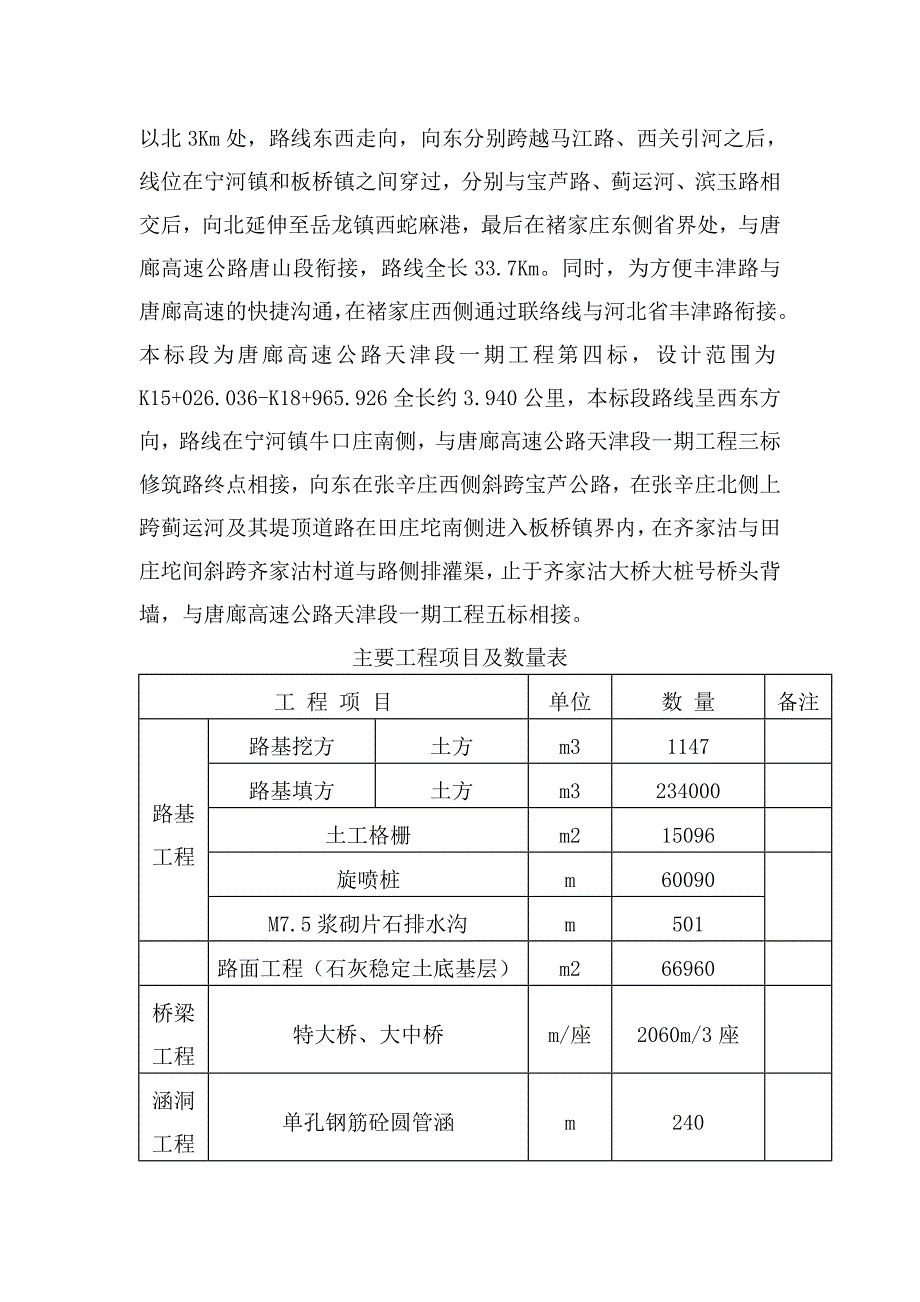

2、低工程成本的原则；3.8、遵照执行标准、规范的原则。二、工程概况1、工程概述唐廊高速公路天津段一期工程路线起点为塘承高速宁河服务区以北3Km处，路线东西走向，向东分别跨越马江路、西关引河之后，线位在宁河镇和板桥镇之间穿过，分别与宝芦路、蓟运河、滨玉路相交后，向北延伸至岳龙镇西蛇麻港，最后在褚家庄东侧省界处，与唐廊高速公路唐山段衔接，路线全长33.7Km。同时，为方便丰津路与唐廊高速的快捷沟通，在褚家庄西侧通过联络线与河北省丰津路衔接。本标段为唐廊高速公路天津段一期工程第四标，设计范围为K15+026.036-K18+965.926全长约3.940公里，本标段路线呈西东方向，路线在宁河镇牛口庄南
3、侧，与唐廊高速公路天津段一期工程三标修筑路终点相接，向东在张辛庄西侧斜跨宝芦公路，在张辛庄北侧上跨蓟运河及其堤顶道路在田庄坨南侧进入板桥镇界内，在齐家沽与田庄坨间斜跨齐家沽村道与路侧排灌渠，止于齐家沽大桥大桩号桥头背墙，与唐廊高速公路天津段一期工程五标相接。主要工程项目及数量表工 程 项 目单位数 量备注路基工程路基挖方土方m31147路基填方土方m3234000土工格栅m215096旋喷桩m60090M7.5浆砌片石排水沟m501路面工程（石灰稳定土底基层）m266960桥梁工程特大桥、大中桥m/座2060m/3座涵洞工程单孔钢筋砼圆管涵m2401.1、地形、地貌本标段为平原段，属山前冲洪积

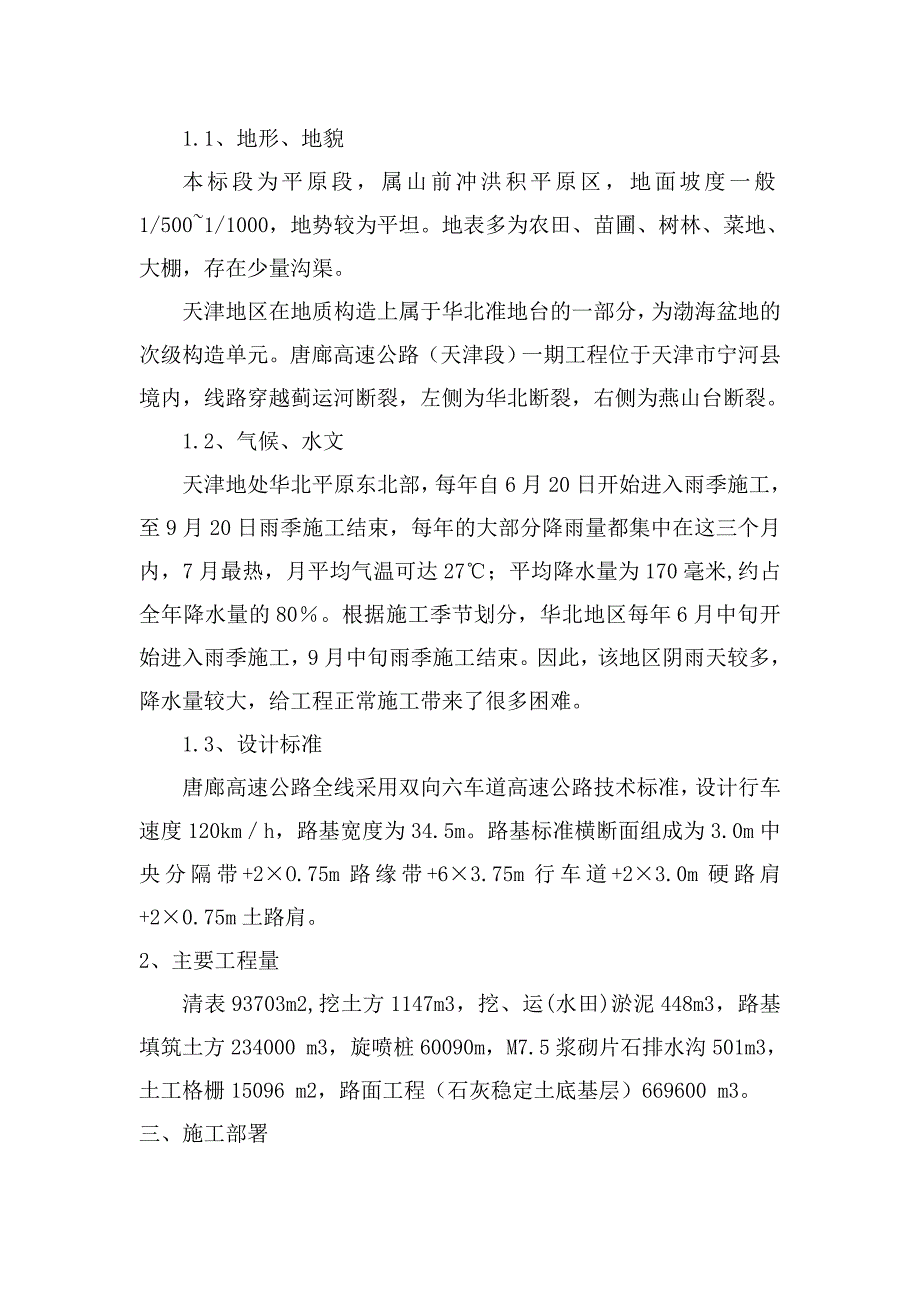

4、平原区，地面坡度一般1/5001/1000，地势较为平坦。地表多为农田、苗圃、树林、菜地、大棚，存在少量沟渠。天津地区在地质构造上属于华北准地台的一部分，为渤海盆地的次级构造单元。唐廊高速公路（天津段）一期工程位于天津市宁河县境内，线路穿越蓟运河断裂，左侧为华北断裂，右侧为燕山台断裂。1.2、气候、水文天津地处华北平原东北部，每年自6月20日开始进入雨季施工，至9月20日雨季施工结束，每年的大部分降雨量都集中在这三个月内，7月最热，月平均气温可达27；平均降水量为170毫米,约占全年降水量的80。根据施工季节划分，华北地区每年6月中旬开始进入雨季施工，9月中旬雨季施工结束。因此，该地区阴雨天较
5、多，降水量较大，给工程正常施工带来了很多困难。1.3、设计标准 唐廊高速公路全线采用双向六车道高速公路技术标准，设计行车速度120kmh，路基宽度为34.5m。路基标准横断面组成为3.0m中央分隔带+2O.75m路缘带+63.75m行车道+23.0m硬路肩+20.75m土路肩。2、主要工程量清表93703m2,挖土方1147m3，挖、运(水田)淤泥448m3，路基填筑土方234000 m3，旋喷桩60090m，M7.5浆砌片石排水沟501m3，土工格栅15096 m2，路面工程（石灰稳定土底基层）669600 m3。三、施工部署1、施工部署原则根据路基的施工特点, 施工前修筑贯通全线的施工便道
6、，保证运输畅通。我部主要土方集中在K16+607.896-K17+975.57段及K18+045.43-K18+563.066段 本合同段土石方达24万m3,选择合理的机械与人工组合，根据施工情况确定机械数量,尽可能地加快工程进度。2、施工进度安排本合同路基土石方施工在总体施工组织设计中进度计划工期为7个月。我标段将严格按照业主的质量标准施工，按计划完工，确保在2013年10月1日前完成路基土石方施工。施工准备：2013年4月1日2013年4月14日路基土石方施工：2013年4月15日2013年10月1日路基施工安排专业路基施工队及相应施工设备。 3、施工组织机构项目部责该项目工程的施工组织、
7、成本核算、进度、质量控制及目标管理。项目部下设路基土石方施工机构，人员如下：施工现场责任人：路基工程师刘军克，施工员王宏建，负责现场施工技术，生产进度安排，机械调度；测量工程师：冉明扬，负责全线放样工作；施工质检负责人：质检工程师马兵，负责施工质量检验，各种质检表格的填写和上报；试验室负责人：试验工程师张中强、试验员赵小聪，负责施工现场试验，填报各种试验表格； 专职安全员：安全工程师刘安源负责施工现场安全，安全交底及安全检查。4、主要劳动力安排按总体施工计划，陆续组织各种技术工人、机械司机等人员进场。所有人员在上岗前10天到位，以便组织工程情况交底、调试设备。5、施工机械及试验检测仪器的配备施
8、工机械按工程性质及工程量大小和具体的施工作业面情况配备各作业队。每个作业队配备一套完整的施工机械，其中如压力机、平地机、洒水车等公用大型设备由项目部统一管理配置，按照工程施工情况，按需配备给各个作业队使用。机械设备表机械名称单位数量用途推土机台2路基土石方挖掘机台4路基土石方平地机台1路基土石方YZ20压路机台1路基土石方羊足碾（自重18T）台1路基土石方洒水汽车台1路基土石方装载机台2路基土石方自卸汽车台10路基土石方材料试验、质检、测量仪器设备表设备名称型号产地功率、吨位、容积单位数量备注合计自有租赁新购试验、检测设备测量仪器水泥标准养护箱SHBY-40A台1 1水泥砼振实台ZS-15台1
9、 1水泥胶砂耐磨性试验机TMS-04台1 1水泥胶砂流动度测定仪NLD-2台1 1标养室智能控制仪BTS-II台1 1砼拌和物含气量测定仪HC-7L台1 1砼拌和物维勃稠度仪VBR-I台1 1砼贯入阻力测定仪HG-80台1 1数显回弹仪ZBL-S210台1 1抗折抗压试验机KZY-300台1 1水泥安定性测定仪台1 1标准砂石筛30套1 1石子压碎值试验仪台1 1砼坍落度筒台3 3砼抗压试模150*150*150个90 90砼抗折试模550*150*150个50 50恒温干燥箱101-A台1 1架盘天平感量0.2g称量200g台1 1架盘天平感量0.1g称量100g台1 1电子天平感量0.01
10、g称量100g台1 1回弹模量测定仪台1 1灌砂仪套55湾沉仪台22液塑限联合测定仪台11轻型触探仪台11全站仪台1 1 水准仪台22 四、施工方案及施工方法1、施工方案土方开挖采用挖掘机直接装车，辅以推土机配合装载机装车。填筑采用分层填筑，推土机和平地机整平摊铺，洒水车洒水，压路机碾压密实,按照“四区段、八流程”法施工。四区段：填铺区、整平区、碾压区和检测区；八流程：施工准备基底处理开挖填筑整平碾压检测边坡整型。2、施工方法2.1、施工准备2.1.1、组织技术人员认真阅读设计图纸和技术资料，熟悉合同文件和技术规范。2.1.2施工测量与放样交接线路中桩，复核基准点，进行路线贯通测量，内容包括导
11、线、中线及高程的复测，水平点的复查与增设，横断面的测量与绘制等，然后送交监理工程师核查，核对无误后进行现场放样测量，放出路基中桩、边桩，并标注路基挖填高度，以及取土坑、借土场、弃土场等的具体位置，并提交监理工程师检查批准。2.1.3、调查土源将用作路基填方的土样按公路土工试验规程（JTJ051-93）的要求送中心试验室进行标准击实试验，计算最佳含水量和最大干密度，并进行液塑限，塑性指数，有机质含量、CBR值，颗粒分析等试验，把调查和试验结果以书面形式报告监理工程师备案。如所调查和试验的结果与图纸资料不符时，提出解决方案报监理工程师审批。2.1.4、调查施工范围内的地质、水文、障碍物、文物古迹的
12、详细情况；调查沿线电缆、光缆及管线位置、埋深，按设计要求进行改移或埋设明显标志。 2.1.5、做好现场布置及临时设施的施工、维护、修建施工便道。2.1.6、在弃土场及路基两侧的红线范围内沿线开挖临时排水沟渠，修建临时排水设施，做到永临结合，以保证施工场地处于良好的排水状态，防止雨水淤积和对路基及附近农田的冲刷。2.1.7、场地清理：施工前将路基用地范围内的树木，灌木、垃圾、有机物残渣及原地面以下10-30cm内的草皮和表土清除。对妨碍视线、影响行车的树木、灌木丛等进行砍伐或移植及清理。将树根全部挖除，清除的垃圾由装载机配备汽车运至指定弃土区，场地清除完后全面进行填前碾压，使密实度达到设计要求。
13、 2.2、填前碾压与基底处理根据现场实际情况按设计要求对基底进行处理，砍伐树木、挖除树根、清除草皮、腐植土等。对于有坡地面视情况挖台阶要自上而下进行，随挖随填筑压实，保持台阶的稳定，密实度要符合设计要求。对盐渍土段地段基底的处理，按设计要求进行处理。2.3、路基填筑2.3.1、试验路段施工我部计划把路基K1+200- K1+300段作为填筑的试验路段，其施工方案如下：基底处理填筑前按技术规范要求，认真做好基底处理，根据基底土质、植被情况及填土高度分别采取相应的处理措施。挖除树根，去除表层的种植土、草皮等。地面横坡不陡于1：10时直接碾压；地面横坡1：10-1：5时，将表土翻松并压实；地面横坡或纵坡陡于1：5时，应将路基纵横方向的原地面挖成不小于2米的台阶，台阶顶面做成2%-4%的内倾斜坡。地表清理后进行原地面碾压，压实度不小于90%。进行强夯整平后，再进行填筑施工。填料试验路基施工前，对填料按规范规定的方法进行颗粒分析、含水量与密实度、液限和塑限、有机物含量、承载比、击实等试验，并及时上报监理工程师。
