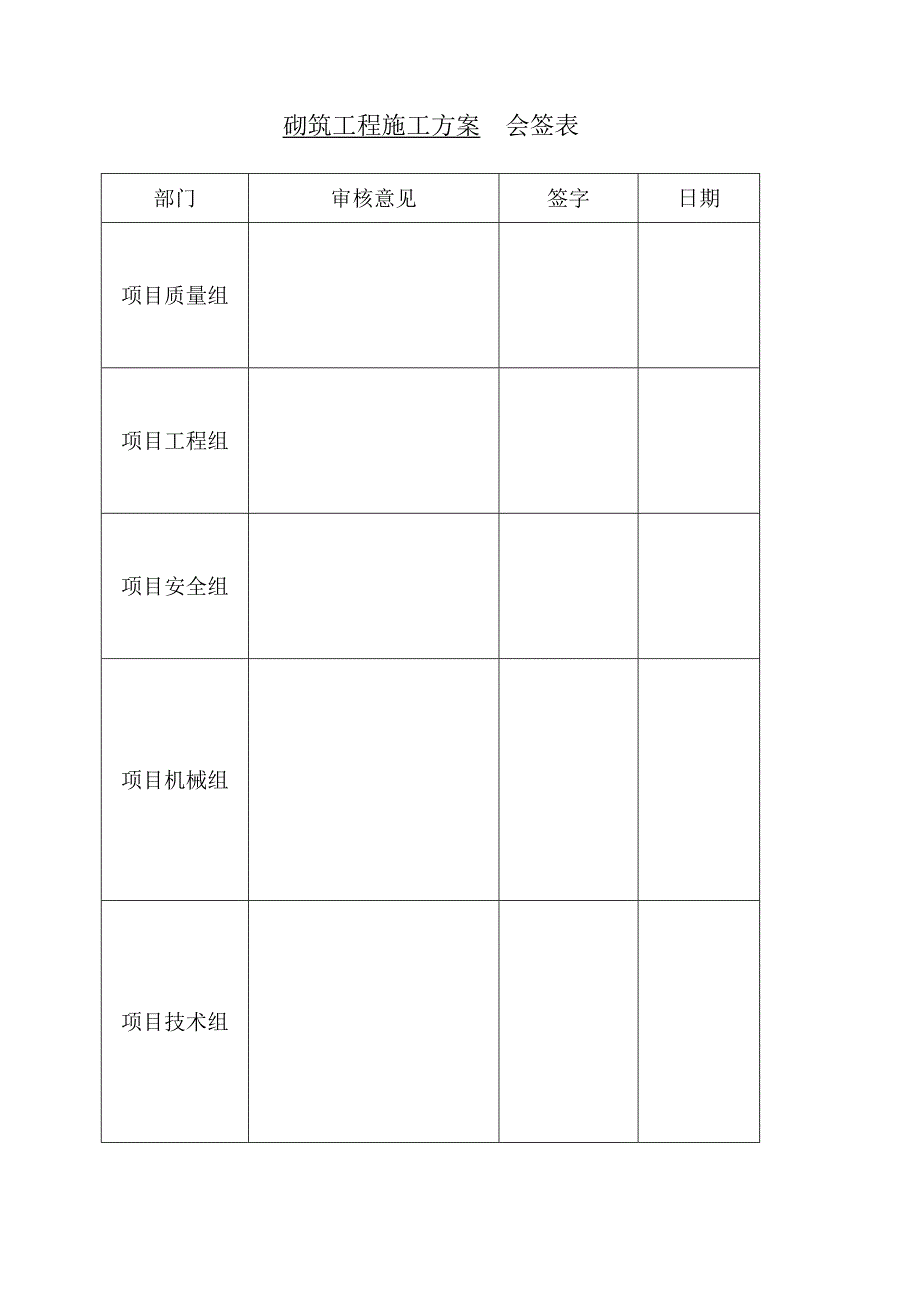

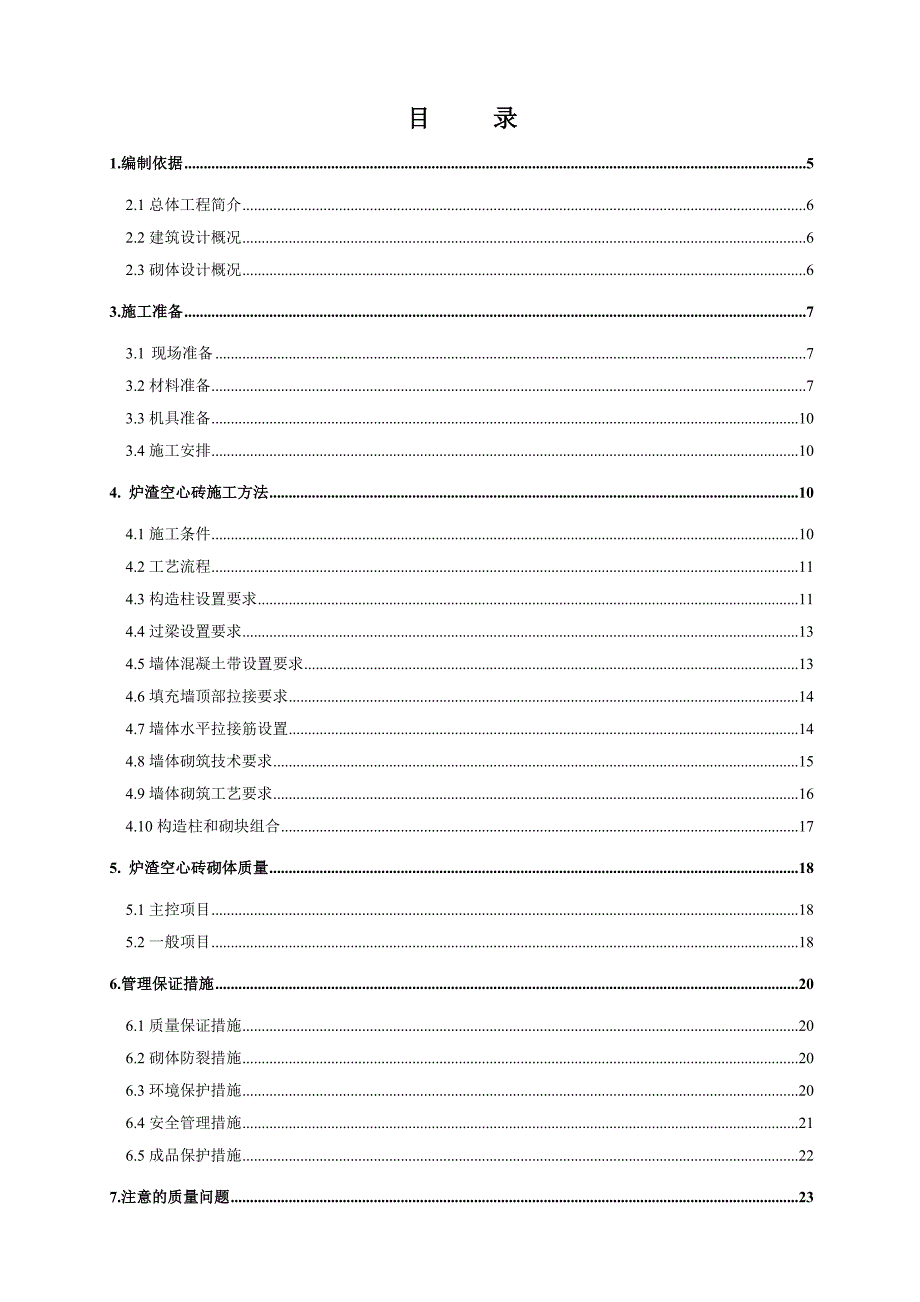

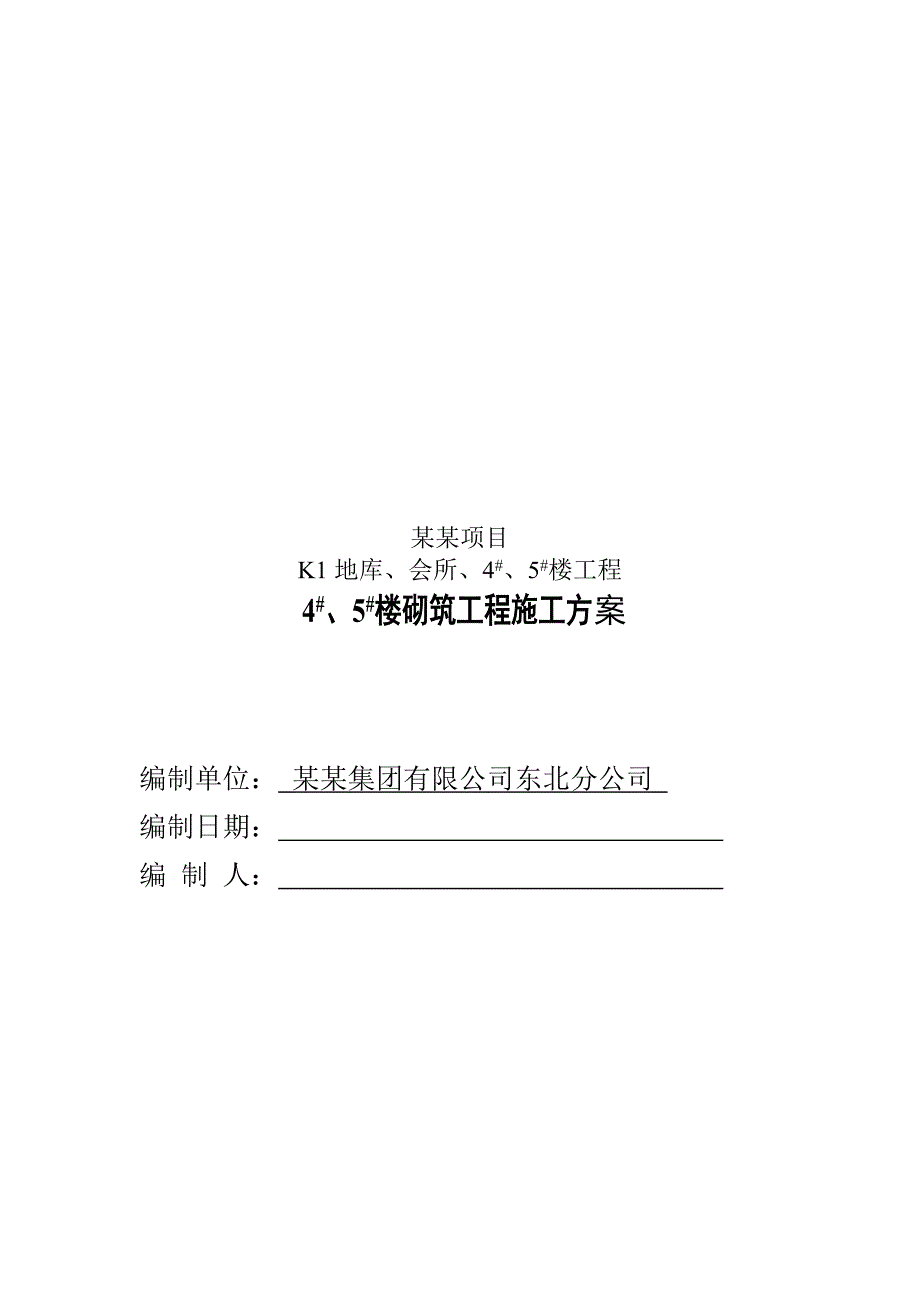

1、某某项目K1地库、会所、4#、5#楼工程4#、5#楼砌筑工程施工方案编制单位： 某某集团有限公司东北分公司 编制日期： 编 制 人： 砌筑工程施工方案 会签表部门审核意见签字日期项目质量组项目工程组项目安全组项目机械组项目技术组目 录1.编制依据52.1总体工程简介62.2建筑设计概况62.3砌体设计概况63.施工准备73.1 现场准备73.2材料准备73.3机具准备103.4施工安排104. 炉渣空心砖施工方法104.1施工条件104.2工艺流程114.3构造柱设置要求114.4过梁设置要求134.5墙体混凝土带设置要求134.6填充墙顶部拉接要求144.7墙体水平拉接筋设置144.8墙体砌
2、筑技术要求154.9墙体砌筑工艺要求164.10构造柱和砌块组合175. 炉渣空心砖砌体质量185.1主控项目185.2一般项目186.管理保证措施206.1质量保证措施206.2砌体防裂措施206.3环境保护措施206.4安全管理措施216.5成品保护措施227.注意的质量问题231.编制依据1.1招标文件、合同、 图纸序号文 件 名 称编 号日 期1施工招标文件2建设工程施工合同（范本）3沈阳世茂新发展一期4#5#楼、地库、会所补充协议SYZ01BDMC032008.094施工图1.2主要规范、标准序号名 称编 号1住宅建筑规范GB50368-20052建筑工程施工质量验收统一标准GB50
3、300-20013砌体工程施工质量验收规范GB50203-20024框架结构填充小型空心砌块墙体建筑构造02SG6145砌体填充墙结构构造06SG614-16建筑材料放射性核素限量GB6566-20017建筑抗震构造详图03G329-18钢筋混凝土过梁03G322-19建设工程监理规范GB50319-200010建筑工程文件编制归档规程DB21/T1342-20042.工程概况2.1总体工程简介序号项 目内容1工程名称某某项目4#、5#楼工程2建设地点沈阳市和平区文体西路（五里河体育场）3建设面积总建筑面积约：1500004建设单位沈阳世茂新发展置业有限责任公司5监督单位沈阳市质量监督站和平分
4、站6设计单位北京市建筑设计研究院6勘察单位中冶沈堪工程技术有限公司7监理单位辽宁省咨发建设监理预算咨询有限责任公司8总承包单位某某集团东北分公司2.2建筑设计概况序号项 目内 容1建筑功能单元组合板式超高层住宅2建筑楼号4楼、5楼3建筑层数4#楼：地下4层、地上58层5楼：地下4层、地上48层4建筑面积及高度总建筑面积： m2。其中：地上： m2；地下： m2楼号地上面积地下面积总高/檐高标准层高4#楼52139.053392.74183/1743.005#楼39062.263156.30153/1473.00楼号基底标高绝对标高室内外高差4#楼-14.1543.951.205#楼-14.15
5、44.001.205墙体工程地下部分和地上分户墙均采用200mm厚炉渣空心砖墙、地上主卧室隔墙100mm厚炉渣空心砖墙、其它隔墙90mm厚。管道井60mm厚隔墙板。2.3砌体设计概况序号内 容名 称4#楼5#楼1外墙炉渣空心砖强度等级MU5.0MU5.02内墙炉渣空心砖强度等级MU3.5MU3.53炉渣空心砖容重（不大于）1200kg/m31200kg/m34砌筑使用混合砂浆M5.0M5.05构造柱、过梁、圈梁、窗口混凝土带及门套C20C206钢筋保护层厚度墙、柱：15mm；梁：25mm3.施工准备3.1 现场准备3.1.1根据相关施工图及工程变更或洽商记录进行墙体砌筑位置的放线。3.1.2依
6、据施工进度计划和施工现场场地大小情况，有组织的批量组织砌块进场。3.1.3根据进场批量，分不同规格进行复试。提前进行砂浆配合比的试配。3.1.4现场存放砌块场地夯实、平整、不积水，砌块码放整齐。装运过程轻拿轻放，避免损坏且尽量减少二次倒运。并有防雨、防冻措施。3.2材料准备 （1）炉渣空心砖以水泥、轻骨料、砂、水等预制成的。炉渣空心砖主规格尺寸为390mm190mm190mm。按其孔的排数有：单排孔、双排孔、三排孔和四排孔等四类。（2）炉渣空心砖按尺寸偏差、外观质量分为：优等品、一等品和合格品。（3）炉渣空心砖的尺寸允许偏差应符合下表的规定。炉渣空心砖尺寸允许偏差项目优等品一等品合格品长度23
7、3宽度233高度233，4注：最小外壁厚和肋厚不应小于20mm。（4）炉渣空心砖的外观质量应符合下表的规定。炉渣空心砖外观质量项目优等品一等品合格品缺棱掉角（个数）不多于0223个方向投影的最小值（mm）不大于02030裂缝延伸投影的累计尺寸（mm）不大于02030（5）炉渣空心砖的密度应符合下表的规定，炉渣空心砖密度(kg/m3)密度等级砌块干燥表现密度的范围密度等级砌块干操表现密度的范围700610700120010101200注：允许最大偏差值为100 kg/m3。3.2.2砌筑砂浆（1）水泥：水泥的强度等级应根据设计要求进行选择。水泥砂浆采用的水泥，其强度等级不宜大于32.5级；水泥混
8、合砂浆采用的水泥，其强度等级不宜大于42.5级。（2）砂子：砂宜用中砂，砂的含泥量：对水泥砂浆和强度等级不小于M5的水泥混合砂浆不应超过5%；强度等级小于M5的水泥混合砂浆，不应超过10%。（3）石灰膏：生石灰熟化成石灰膏时，应用孔径不大于3mm3mm的网过滤，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得小于2d。沉淀池中贮存的石灰膏，应采取防止干燥、冻结和污染的措施。配制砂浆时，不得采用脱水硬化的石灰膏。（4）磨细生石灰粉：磨细生石灰粉的品质指标应符合下表的要求。建筑生石灰粉品质指标序号指标钙质生石灰粉镁质生石灰粉优等品一等品合格品优等品一等品合格品1CO+Mg0含量，%不小于85807
9、58075702C02含量，%不大于7911810123细度0.90mm筛筛余（%）不大于0.20.51.50.20.51.50.125mm筛筛余（%）不大于7.012.018.07.012.018.0（6）水：水质应符合现行行业标准混凝土拌合用水标准JGJ 63的规定。（7）外加剂：凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。（8）砂浆技术条件砌筑水泥混合砂浆的强度等级M5.0。水泥混合砂浆拌合物的密度不小于1800kg/m3。砌筑水泥混合砂浆的稠度6090mm。砌筑砂浆的分层度不得大于30mm。水泥混合砂浆中
10、水泥和掺加料总量宜为300350kg/m3。（9）砌筑砂浆配合比的确定、砂浆拌制及使用砌筑砂浆配合比必须有试验室试配。砌筑砂浆应采用砂浆搅拌机进行拌制，搅拌时间从投料完算起，应符合下列规定：1水泥混合砂浆，不得少于2min。2水泥粉煤灰砂浆和掺用外加剂的砂浆，不得少于3min。3掺用有机塑化剂的砂浆，应为35min。拌制水泥混合砂浆，应先将砂与水泥干拌均匀，再加掺加料（石灰膏、黏土膏）和水拌合均匀。掺用外加剂时，应先将外加剂按规定浓度溶于水中，在拌合水投入时投入外加剂溶液，外加剂不得直接投入拌制的砂浆中。砂浆拌成后和使用时，均应盛入贮灰器中。如砂浆出现泌水现象，应在砌筑前再次拌合。砂浆应随拌随
11、用。水泥混合砂浆必须分别在拌成后4h内使用完毕；当施工期间最高气温超过30时，必须分别在拌成后3h内使用完毕。对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。（10）砌筑砂浆质量砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定：同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度所对应的立方体抗压强度的0.75倍。抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块（同盘砂浆只应制作一组试块），最后检
12、查试块强度试验报告单。当施工中或验收时出现下列情况，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并判定其强度：砂浆试块缺乏代表性或试块数量不足；B对砂浆试块的试验结果有怀疑或有争议；C砂浆试块的试验结果，不能满足设计要求。3.3机具准备搅拌机、手推车、切割机、钢卷尺、灰斗、胶皮管、3mm筛子、铁锹、灰斗、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、大铲、瓦刀、切割机、便携式（工具式）脚手架、工具袋等。3.4施工安排根据总工期安排施工，在具体施工时根据专业安装管线情况灵活安排。每段墙体砌筑之前，应与各专业配合，互相协商，以满足双方的设计要求为前提，使工程顺利、快速地进行。3.4.
13、1墙体放线就位后，电气专业检查结构楼板上的预埋管是否准确，并进行调整就位，距地300mm的电盒先安装，距地1100mm的开关位置做好标识，土建砌砖时预留，待墙体砌完后安装电盒。3.4.2通风专业穿插墙洞口待放线后，在墙体控制线上做明显标识，把洞口大小、标高等明确，砌墙时预埋。3.4.3暖卫专业砌体施工时，派专人配合，在穿墙管处预留各种套管，避免砌后剔凿。3.4.4需在砌块上固定较重设备处，专业预先与土建协商，在明显位置上用预制密实混凝土块或局部混凝土梁代替空心砌块，保证设备固定牢固。3.4.5小型洁具等设备，专业队待抹灰结束后固定改进后的双向胀管、跟头钉、螺旋胀钉等新型锚固件固定。4. 炉渣空心砖施工方法4.1施工条件4.1.1基础、主体结构部分已施工完毕，通过质量验收合格。
