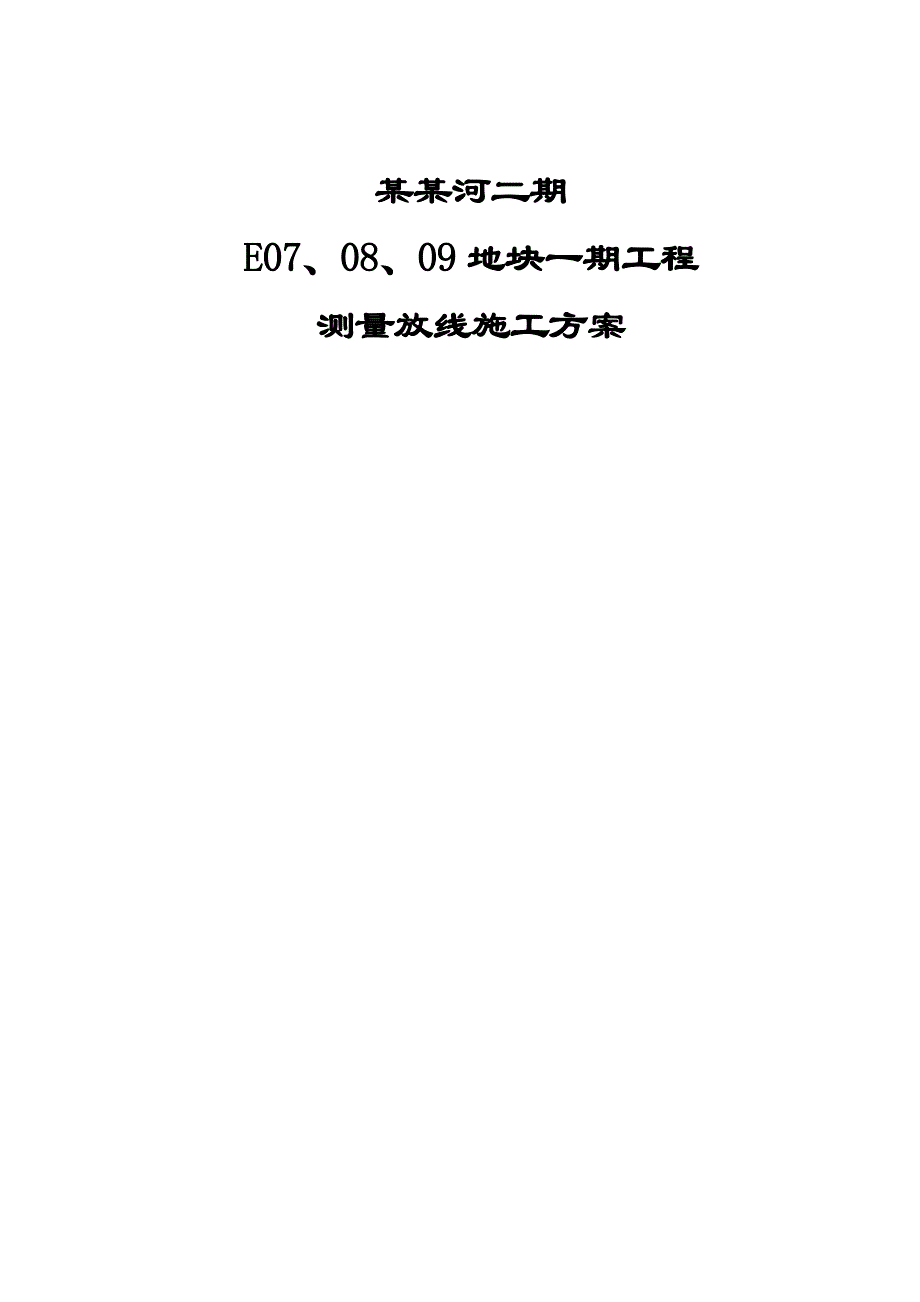

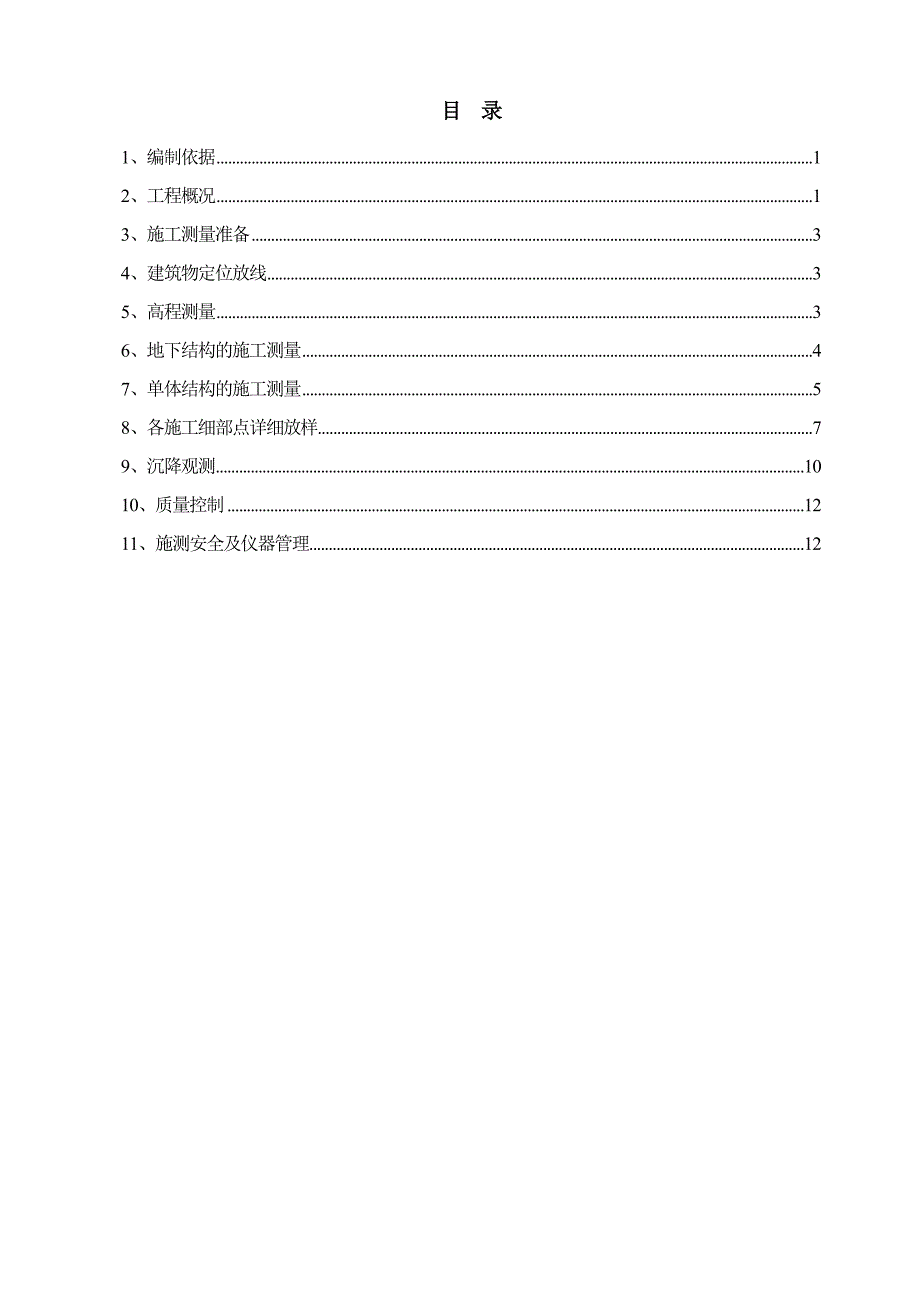

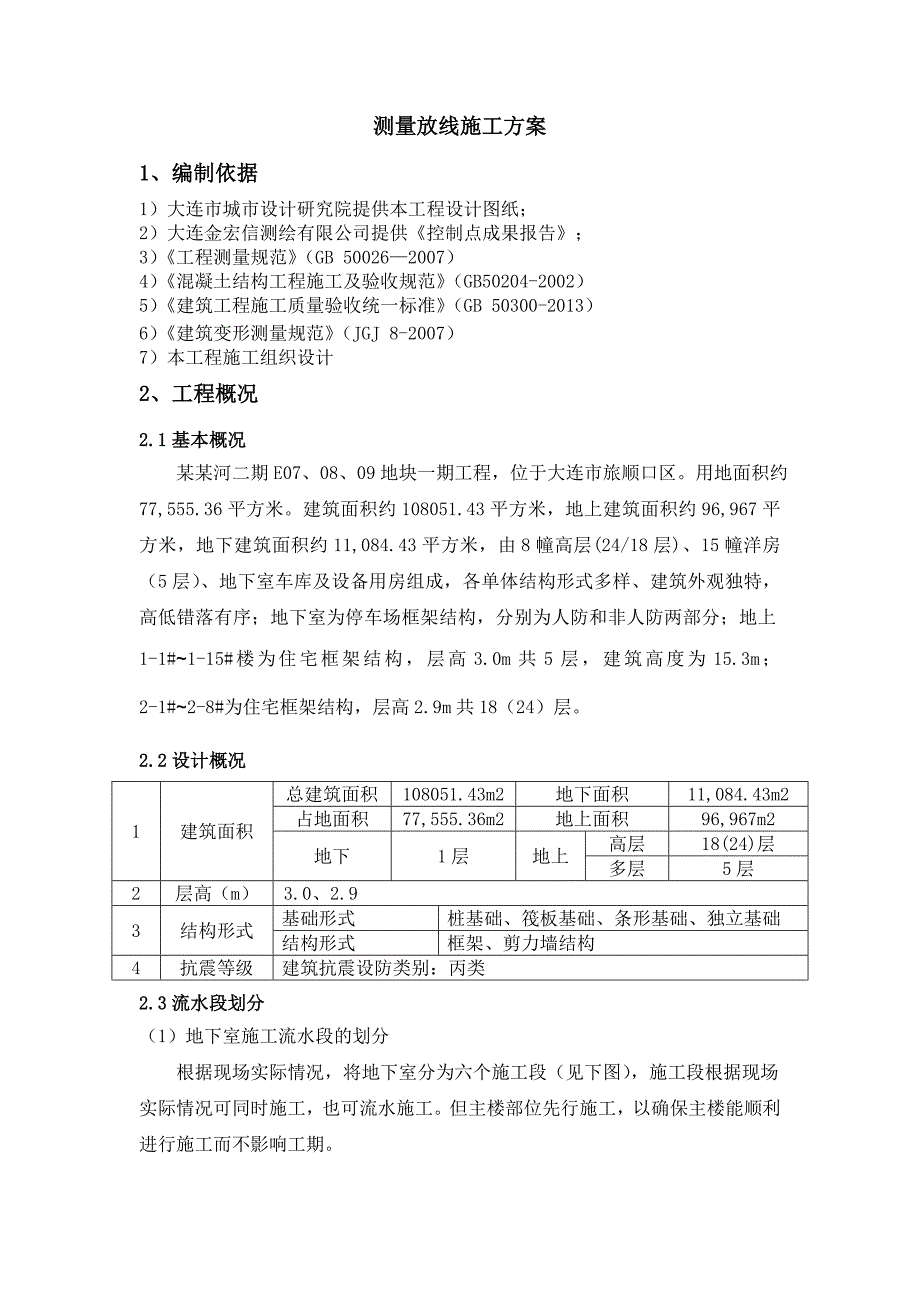

1、某某河二期E07、08、09地块一期工程测量放线施工方案 目 录1、编制依据12、工程概况13、施工测量准备34、建筑物定位放线35、高程测量36、地下结构的施工测量47、单体结构的施工测量58、各施工细部点详细放样79、沉降观测1010、质量控制1211、施测安全及仪器管理12测量放线施工方案1、 编制依据1） 大连市城市设计研究院提供本工程设计图纸；2） 大连金宏信测绘有限公司提供控制点成果报告；3） 工程测量规范（GB 500262007） 4）混凝土结构工程施工及验收规范（GB50204-2002）5）建筑工程施工质量验收统一标准（GB 50300-2013）6）建筑变形测量规范（JG
2、J 8-2007）7）本工程施工组织设计2、工程概况2.1基本概况 某某河二期E07、08、09地块一期工程，位于大连市旅顺口区。用地面积约77,555.36平方米。建筑面积约108051.43平方米，地上建筑面积约96,967平方米，地下建筑面积约11,084.43平方米，由8幢高层(24/18层)、15幢洋房（5层）、地下室车库及设备用房组成，各单体结构形式多样、建筑外观独特，高低错落有序；地下室为停车场框架结构，分别为人防和非人防两部分；地上1-1#1-15#楼为住宅框架结构，层高3.0m共5层，建筑高度为15.3m；2-1#2-8#为住宅框架结构，层高2.9m共18（24）层。2.2设
3、计概况1建筑面积总建筑面积108051.43m2地下面积11,084.43m2占地面积77,555.36m2地上面积96,967m2地下1层地上高层18(24)层多层5层2层高（m）3.0、2.93结构形式基础形式桩基础、筏板基础、条形基础、独立基础结构形式框架、剪力墙结构 4抗震等级建筑抗震设防类别：丙类2.3流水段划分（1）地下室施工流水段的划分根据现场实际情况，将地下室分为六个施工段（见下图），施工段根据现场实际情况可同时施工，也可流水施工。但主楼部位先行施工，以确保主楼能顺利进行施工而不影响工期。地下室分区图（2）主体结构流水段划分 为保证工程工期及工程质量，故在施工安排上采取平面流水
4、、立体交叉作业的施工部署。根据现场施工条件，建设单位在桩基础施工后，基础工程具备条件（验桩完毕、图纸完善）即可开工，根据甲方提供的总平面图为依据进行施工段划分：1）1-7#、8#、14#、15#，2-1#、8#楼组成第一施工段，该段内各单体楼同步平行施工。2）1-4#、5#、6#、9#、10#，2-2#、3#、6#、7#楼组成第二施工段，该段内各单体楼可同步平行施工也可流水施工。3）1-1#、2#、3#、11#、12#、13#，2-4#、5#楼组成第三施工段，该段内各单体楼可同步平行施工也可流水施工。 第一施工段 第二施工段 第三施工段3、施工测量准备（1）校对测量仪器本工程应用的全站仪、经纬
5、仪、水准仪等须经政府主管部门批准的计量检测单位校核，并确保使用时在有效检测周期内。（2）复核水准点及坐标点进驻施工现场后，首先向甲方索要永久性平面和高程控制基准点或红线点，并由放线员立即检核基准点的正确性，联合监理工程师对其进行复测；再依据现场总平面图，建筑结构平面图，以及现场踏勘情况实施控制网的测量。4、建筑物定位放线施工总平面及竖向布置图中给定了建筑物的坐标点。为提高定位放线的速度和精度，由甲方委托测绘部门进行了工程定位放线工作，由专业勘察测绘部门进行复测校合。复合后排放线员对点位进行保护并在施工中使用。5、高程测量 在施工现场基坑周围不影响施工、通视良好、且易保存、地质坚固的地方设置高程
6、控制点。对于标高控制，在施工时各区的水准点从相应控制点上引测到柱子或墙体上，用红色油漆画出并标注其高程，作为该区的永久性标高点。其正上方留置预留洞，标高预留洞，用经纬仪、精确校准的钢尺引测上去，并设置每层永久性的楼层标高基准点 +1.000M 标高点，用红油漆标注，不经许可，不得覆盖或破坏。在引测标高时为了防止出现偶然误差，每次传递标高时都从最下面一层开始。为了尽可能避免因传导的次数而造成累计误差，在施工中高程每三层用钢尺复测一次，及时纠正误差。标高允许偏差：层高不大于 3mm ，全高不大于 5mm 。如图示： 上图所示上层标高H为：H=1.000+（4.680-1.348）=4.332m6、
7、地下结构的施工测量 6.1地下结构的平面控制1)采用平面直角坐标法，将轴线控制点外移至基坑边，并设置木桩做为地下结构的平面控制点。 2）在基础施工过程中，对轴线控制桩每星期测一次，以防桩位移，影响精度。3）每一层平面或每一施工段的轴线测设完后，必须进行自检，合格后及时填写报验单，并附报验内容的测量成果表，以便能及时验证各轴线的正确性。4）具体平面控制网如下图所示：6.2地下结构的标高控制在承台、地板、地下室或基础施工时，所需标高可以从现场内水准点引至坑底，并在坑边适当位置临时水准点。7、单体结构的施工测量7.1单体结构的平面控制1）每栋楼（或每个施工段）在楼板上设置至少四个控制点，做为上部结构
8、轴线传递的基准点，另外在楼外侧设置投测点。设置基点采用地下混凝土墩埋设25钢筋，端头打磨后，刻好“十”字做为标记。2）上部结构的轴线传递采用经纬仪和线坠配合使用，在每层结构的相应部位留置200200mm孔洞，以便线坠通过。3）为确保轴线传通的准确性，每层的轴线均从首层基点向上传递。具体控制轴线见下图：洋房三拼结构控制网洋房两拼结构控制网高层24层结构控制网高层18层结构控制网4）为满足控制网的精度要求，测量时严格按工程测量规范的技术要求进行，并做好测量记录。5）根据工程测量规范的要求，轴线竖向投测的允许误差表（见下表）序号项 目允许偏差国家标准内控标准1轴线竖向投测每层3mm2mm总高5mm3
9、mm7.2单体结构的高程测量1）在每层的柱子浇筑完后，用红三角标注，并用墨汁写明标高线高度，以此做为上部结构高程测量的起始点。50m钢尺来量测每层的控制标高。2）本工程采用为起始线逐层向上引测，不需要另设标高起始线，但对钢尺必须做加拉力、尺长、温度三差修正，并应往返数次测量，确保标高传递的准确性。3）在结构层内引测标高时，要使用水准仪引测，并往返测量与基准点校核，误差要控制在规范控制范围内。4）标高竖向传递的允许偏差见下表：高度（mm）允许偏差国家标准内控标准每层32总高538、各施工细部点详细放样8.1柱及模板的放样依据上传的控制轴线放样出柱的结构平面位置线和距离结构外边线的20cm模板控制
10、线，平面位置线用于检查钢筋位置和保护层大小，并及时纠偏。放双线控制可以保证柱截面尺寸及位置。然后放出柱中线，待柱拆除摸板后把此线引到柱面上，以确定上层梁的位置。如图示：8.2 梁、柱、板的放样对柱体的上梁板模板线采用双向控制线，即+0.5m控制线和上控制线，双层控制梁板模板高程，从而减小误差，方便施工。如下图所示：8.3 门窗、洞口的放样在放墙体线的同时弹出门窗洞口的平面位置，再在绑好的钢筋网上放出门窗洞口的高度，并用红油漆在暗柱竖向钢筋上标注，用于放置门窗洞口模板。8.4 楼梯踏步的放样根据楼梯踏步的设计尺寸，在实际位置两边的楼梯间墙上用墨线弹出，并弹出两条梯角平行线，以便纠偏。如图示：8.
11、5外墙大角的控制待外墙拆完模后，沿大角处向内各量出200mm，用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差。在大角模板的相应位置做出标记，待上层大角模板合模时，通线与标记一定要相吻合。如图示。8.6装修测量1）室内500mm控制线：校核结构施工时柱上的500mm线，误差在3mm之内，取平均值，引测到内隔墙上，所有墙柱上的500mm线作为门窗洞口、专业管线、地面等高度的控制基准线。2）外立面控制：外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。在轴线点引出后，由于内控法是逐层实施的，而外墙是从上至下通线，因此需要电子经纬仪在外
12、控点的辅助下，从上至下进行一次检测修正，从而达到外墙精确测量的效果。9、沉降观测观测点的布置及做法：根据图纸上观测点的位置，观测点采用先浇筑后钻孔设置，如下图示。沉降观测的方法：根据现场实际情况，建筑物外选择坚固稳定的地方，埋设四个水准基点，与图纸上给出的沉降观测点组成闭合水准路线，以确保观测结果的精确度。沉降观测是一项长期的系统观测工作，为了保证观测成果的正确性，尽可能做到四定，即固定人员观测和整理成果，固定使用的水准仪及水准尺，固定的水准点，以及按规定的日期、方法和路线进行观测。沉降观测的时间和次数根据地基基础施工规范规定，基础做好之后每施工1 层结构观测一次，主体竣工后每月观测一次，并做
13、好每次的观测记录。必要时委托具有国家资格证书的测绘院，按照上述方案来完成此工作。(1)沉降观测基本要求：1）仪器设备的要求根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作下的沉降情况，一般规定测量的误差应小于变形值的1/101/20。2）观测时间的要求建筑物构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，致使整个观测得不到完整的观测意义。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(次
14、/30d)或按建筑物的加荷情况每升高3 层为一观测周期，沉降观测必须定期准时进行。3）观测点的要求为了能够反映出建构筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以1530m 为宜，均匀地分布在建筑物的周围。通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。另外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装饰装修阶段因墙或柱饰面施工而破坏或掩盖住观测点，致使不能连续观测而失去观测意义。4）沉降观测的自始至终要遵循“五定”原则所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。以上措施在客观上尽量减少观测误差的不确定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。5）施测要求仪器、设备的操作方法与观测程序要熟悉
