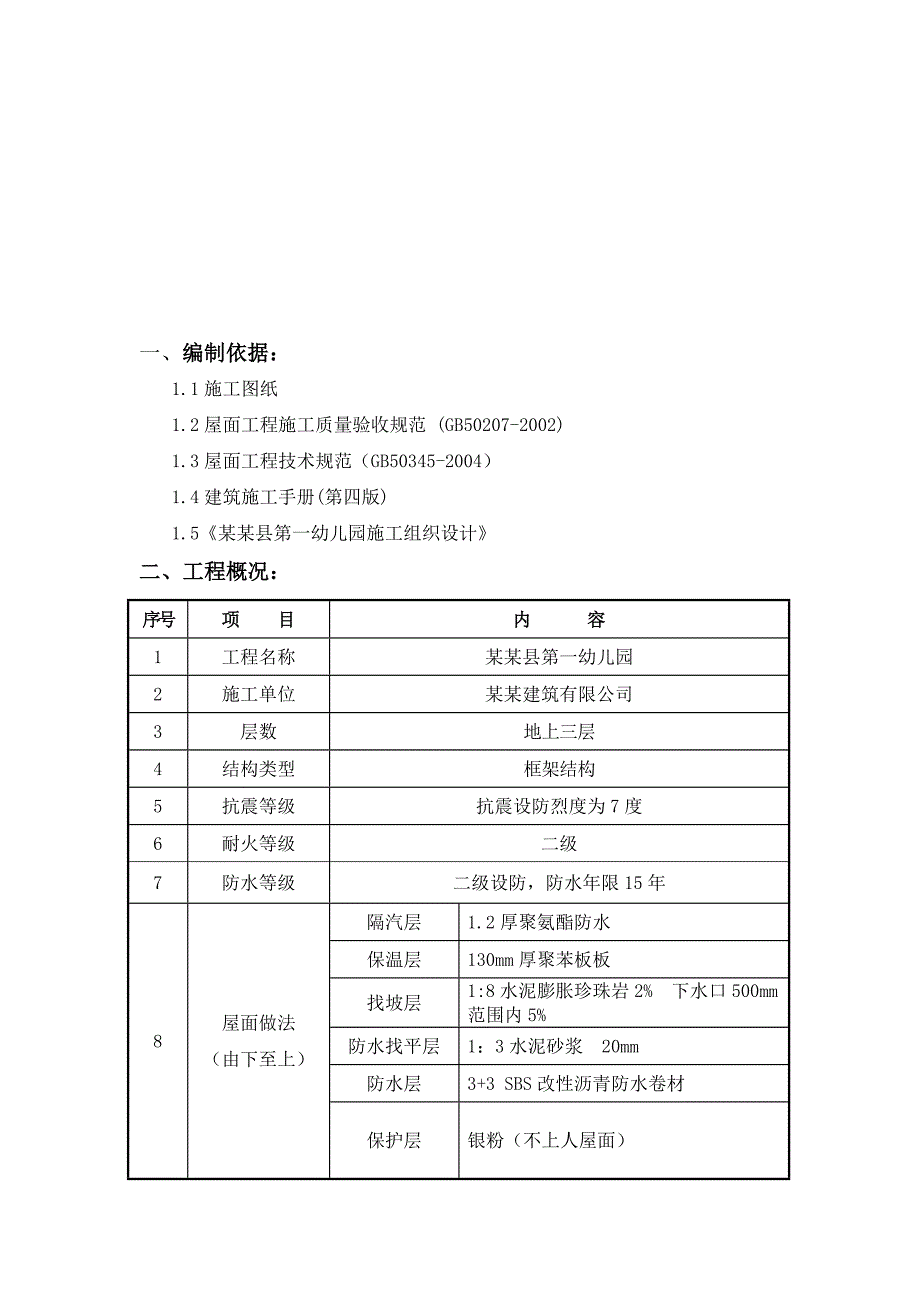

1、一、编制依据:1.1施工图纸1.2屋面工程施工质量验收规范 (GB50207-2002)1.3屋面工程技术规范(GB50345-2004)1.4建筑施工手册(第四版)1.5某某县第一幼儿园施工组织设计二、工程概况:序号项 目内 容1工程名称某某县第一幼儿园2施工单位某某建筑有限公司3层数地上三层4结构类型框架结构5抗震等级抗震设防烈度为7度6耐火等级二级7防水等级二级设防,防水年限15年8屋面做法(由下至上)隔汽层1.2厚聚氨酯防水保温层130mm厚聚苯板板找坡层1:8水泥膨胀珍珠岩2% 下水口500mm范围内5%防水找平层1:3水泥砂浆 20mm防水层3+3 SBS改性沥青防水卷材保护层银粉

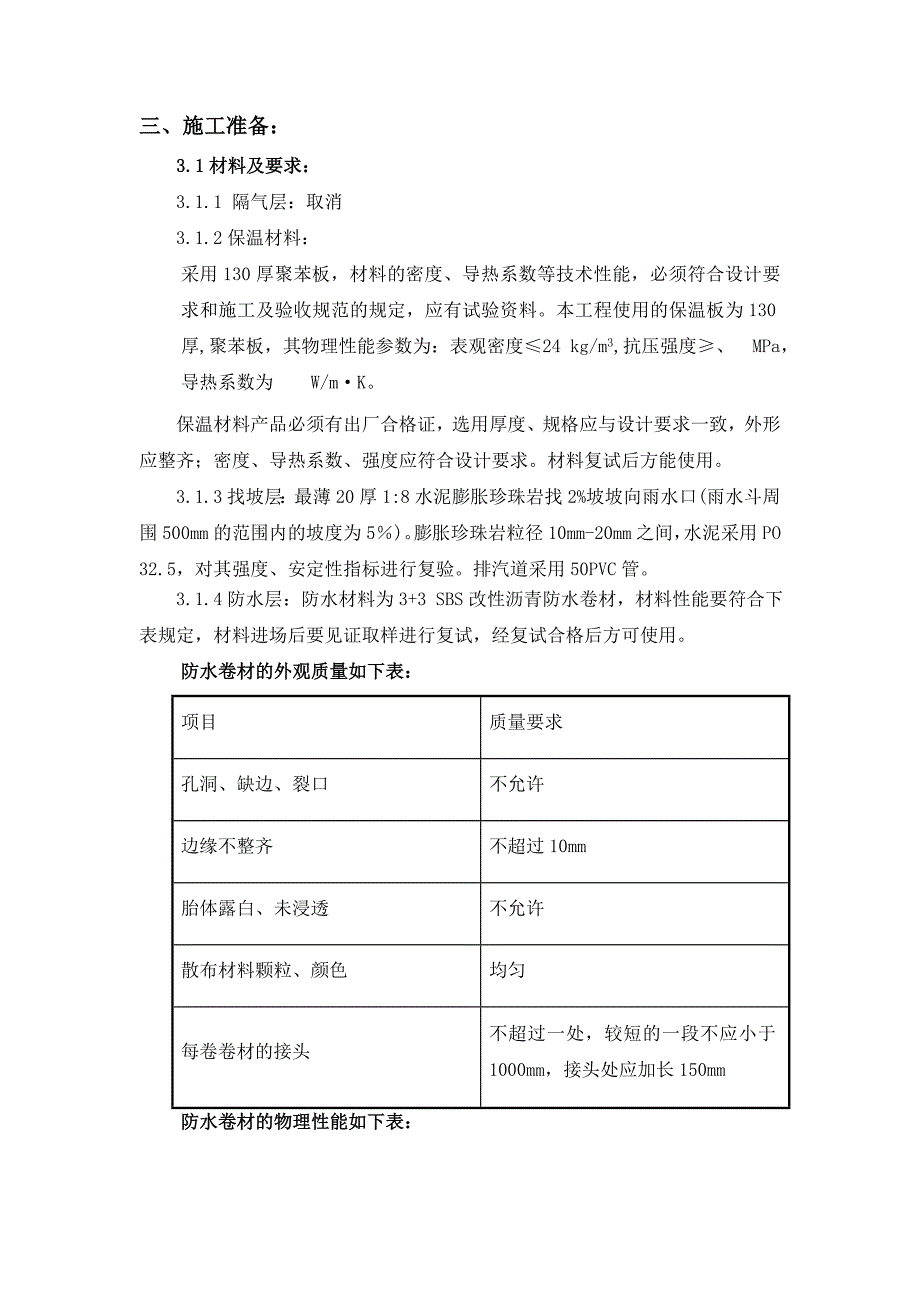

2、(不上人屋面)三、施工准备:3.1材料及要求:3.1.1 隔气层:取消3.1.2保温材料:采用130厚聚苯板,材料的密度、导热系数等技术性能,必须符合设计要求和施工及验收规范的规定,应有试验资料。本工程使用的保温板为130厚,聚苯板,其物理性能参数为:表观密度24 kg/m3,抗压强度、 MPa,导热系数为 W/mK。保温材料产品必须有出厂合格证,选用厚度、规格应与设计要求一致,外形应整齐;密度、导热系数、强度应符合设计要求。材料复试后方能使用。3.1.3找坡层:最薄20厚1:8水泥膨胀珍珠岩找2%坡坡向雨水口(雨水斗周围500mm的范围内的坡度为5)。膨胀珍珠岩粒径10mm-20mm之间,水

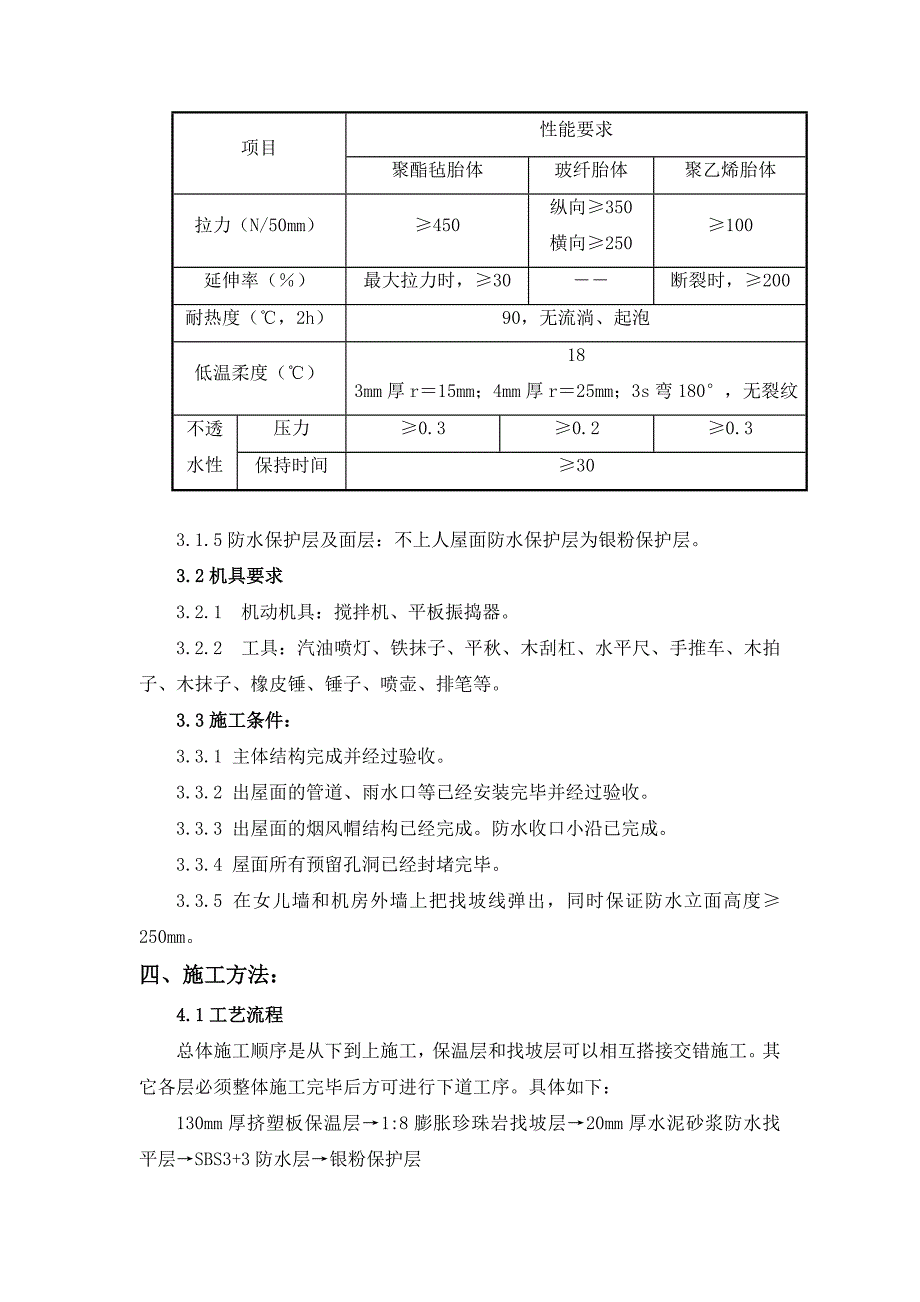

3、泥采用PO32.5,对其强度、安定性指标进行复验。排汽道采用50PVC管。3.1.4防水层:防水材料为3+3 SBS改性沥青防水卷材,材料性能要符合下表规定,材料进场后要见证取样进行复试,经复试合格后方可使用。防水卷材的外观质量如下表:项目质量要求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许散布材料颗粒、颜色均匀每卷卷材的接头不超过一处,较短的一段不应小于1000mm,接头处应加长150mm防水卷材的物理性能如下表:项目性能要求聚酯毡胎体玻纤胎体聚乙烯胎体拉力(N/50mm)450纵向350横向250100延伸率()最大拉力时,30断裂时,200耐热度(,2h)90,无
4、流淌、起泡低温柔度()183mm厚r15mm;4mm厚r25mm;3s弯180,无裂纹不透水性压力0.30.20.3保持时间303.1.5防水保护层及面层:不上人屋面防水保护层为银粉保护层。3.2机具要求3.2.1 机动机具:搅拌机、平板振捣器。3.2.2 工具:汽油喷灯、铁抹子、平秋、木刮杠、水平尺、手推车、木拍子、木抹子、橡皮锤、锤子、喷壶、排笔等。3.3施工条件:3.3.1 主体结构完成并经过验收。3.3.2 出屋面的管道、雨水口等已经安装完毕并经过验收。3.3.3 出屋面的烟风帽结构已经完成。防水收口小沿已完成。3.3.4 屋面所有预留孔洞已经封堵完毕。3.3.5 在女儿墙和机房外墙上
5、把找坡线弹出,同时保证防水立面高度250mm。四、施工方法:4.1工艺流程总体施工顺序是从下到上施工,保温层和找坡层可以相互搭接交错施工。其它各层必须整体施工完毕后方可进行下道工序。具体如下:130mm厚挤塑板保温层1:8膨胀珍珠岩找坡层20mm厚水泥砂浆防水找平层SBS3+3防水层银粉保护层 4.2保温层:保温层铺设:保温层从一端向另一端铺贴,尽量减少板材切割,在边角部位非整板处要切割整齐,拼合严密。 4.4膨胀珍珠岩找坡层:4.4.1施工工艺:弹线、找坡、冲筋1:8水泥膨胀珍珠岩找坡铺设膨胀珍珠岩压实4.4.2依据屋顶平面图要求找坡形式进行找坡,主要流水坡度为2%,局部远点的坡度可放为1%
6、,雨水斗周围500mm的范围内的坡度为5。由落水口到相对应部位女儿墙距离,计算出女儿墙内侧找坡层的高度。用水平仪抄出标高点,在女儿墙上弹出墨线,落水口周围的厚度不小于30mm,然后依计算出的各部位的找坡厚度,拉线打点充筋。4.4.3按1:8水泥膨胀珍珠岩搅拌4.4.4按照冲筋的厚度铺摊1:8膨胀珍珠岩混凝土,然后用滚子碾压三遍使之密实。滚子所用钢管的直径为250mm,内灌注砼。4.4.5边角滚子压不到的部位用铁抹子拍实。4.4.6排气孔做法:采用50PVC管,根据实际情况本工程设置两排排气管,间距6米。4.5防水找平层施工:4.5.1施工工艺:冲筋铺砂浆第一遍抹压第二遍抹压养护4.5.2首先将
7、找坡层上的松散陶粒清扫掉,并铲平有凸出部分的膨胀珍珠岩。4.5.3依找坡层的坡度先找平、冲筋,稍许洒水湿润找坡层表面。4.5.4先将管根、通风道口部位处理好,然后以筋铺灰找平,用刮杠沿筋刮平,用木搓子搓平然后用铁抹子第一遍压光。4.5.5待浮水沉失后人踏上去有脚印但不下陷为度,再用铁抹子压第二遍,压光即可成活。4.5.6砂浆的配比为1:3,在压光24小时后浇水养护。连续养护不少于3天。4.5.7此层找平要留分格缝,按找坡层的分格缝进行分格,缝格的深度为2,宽2。4.5.8找平层的抹灰部位为所有需做防水层的部位,且女儿墙根部、管根部、通风道出屋面的根部、设备基础的根部及女儿墙转角处均做成r=10
8、0mm的圆角,以利于防水层施工。4.5.9找平层施工完毕后在防水层施工前,分格缝填嵌沥青砂密封抹平。4.5.10因防止保温层内部吸水,所以找坡层施工后不进行浇水养护,这就要求找平层施工要紧随找坡层的施工,以保证找坡层的强度。4.6 防水层施工:4.6.1施工工艺:基层清理涂刷底油铺帖附加层铺帖卷材接缝处理蓄水试验4.6.2基层清理:铺贴防水卷材以前,将基层表面的突起物、砂浆疙瘩等异物铲除,并把尘 土杂物彻底清扫干净。4.6.3涂刷底油:找平层干燥后,做涂刷基层底油。基层处理剂按产品说明配套使用,基层处理剂是氯丁橡胶沥青胶粘剂加入工业汽油稀释成的,将稀释剂搅拌均匀,用长把滚刷涂刷基层处理剂,要求
9、厚薄均匀一致,不透底,无麻点。表面干燥后铺贴卷材 。4.6.4附加层的施工:管根、阴阳角等细部做附加层,附加层是防水工程的关键环节,附加层宽度为500mm,卷到立面和粘贴到平面上的各为250mm。防水找平层分格缝位置加贴200mm宽附加层,缝格两侧各100mm。4.6.5铺贴防水卷材:卷材铺贴方向为南北向,铺贴前将卷材剪成相应的尺寸, 并卷好备用。卷材铺贴采用热熔法施工。铺贴卷材时用喷灯加热基层和卷材的交界处,喷枪距加热面300mm,并与屋面成45角,经往返均匀加热,卷材表面刚刚熔化时,向前滚动铺设卷材。要求卷材两侧以挤出熔化的沥青为好,同时加热卷材时不能烘烤过度以致把卷材烤穿。铺设卷材要求用
10、力均匀,不窝气;卷材搭接宽度长边不小于10cm,短边不小于100mm,相邻短边搭接部位相互错开不小于600mm,且上下层卷材接缝要相互错开 1/3幅宽,上下层需同向铺贴,且搭接部位应满粘牢固。铺贴平面卷材时,平面与立面转角处卷材的接缝应留在平面上距立面不小于600mm处。4.6.6热熔封边:将卷材搭接处及收头位置用喷灯加热,趁热用灰刀倾斜 45进行压边,使卷材与基层以及卷材间粘结牢固,以边缘挤出沥青为度,末端收头部位加钉水泥钉进行固定,间距不大于500mm,并有垫片。4.7防水保护层施工:4.7.1上人屋面施工工艺:冲筋打点扫浆铺设砂浆养护4.7.2冲筋打点:水泥砂浆保护层厚度为30mm,1:
11、3水泥砂浆。施工前先根据保护层厚度拉线冲筋打点,点距为1.5m。打点时要保证厚度均匀,流水坡向正确。4.7.3扫浆:用搅拌均匀的水泥浆扫到防水层上,水泥浆内掺10的界面剂,扫浆要均匀、到位,不得有漏扫的部位。扫浆时要注意对防水层的保护,不能对防水层造成破坏。随扫浆随铺设水泥砂浆。4.7.4铺设砂浆:将搅拌好的砂浆均匀的铺设到防水层上,用两米刮杠沿点刮平,用木抹子拍实,用扫帚扫出纹路,扫毛时要方向一致。用手推车上料时要事先对防水层进行铺板保护,注意所铺设的板要无局部凸起且无铁钉,使防水层保证无破坏。4.7.5分格:防水保护层的分格同找平层。4.7.6养护:防水保护层施工完毕24小时后洒水养护,连
12、续养护不少于三天。4.7.7不上人屋面保护层采用涂刷银粉。五、质量控制措施5.1屋面工程施工时,要建立各道工序的自检、交接检和专职人员检查的“三检”制度,并有完整的检查记录。每道工序完成,应经监理单位检查验收,填写相应的隐检记录,合格后方可进行下道工序。5.2防水层应由经资质检查合格的防水专业施工队伍施工,作业人员应持有建施行政主管部门颁发的上岗证。5.3屋面工程所采用的防水、保温材料应有合格证和性能检验报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。防水材料进场后应进行现场抽样进行复验,抽样要求如下:大于1000卷抽5卷,每500-1000卷抽4卷,100-499卷抽3卷,1
13、00卷以下抽2卷,进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中任取一卷做物理性能检验。5.4当下道工序或相邻工程施工时,对屋面已经完成的部分采取保护措施。5.5伸出屋面的管道、设备、预埋件等,应在防水层施工前安设完毕。屋面防水层施工完毕后不得在其上面凿孔、打洞或重物冲击。5.6屋面防水层和保温层严禁在雨天、雪天和五级风及其以上时施工。防水层热熔施工环境温度不得低于-10。5.7本工程屋面工程各分项工程划分如下:找平层,保温层,找坡层,防水找平层,卷材防水层,防水保护层和细部构造。5.8各分项工程施工质量检验批量应符合下列规定:5.8.1卷材防水屋面应按屋面面积每100平方米抽查一处,
