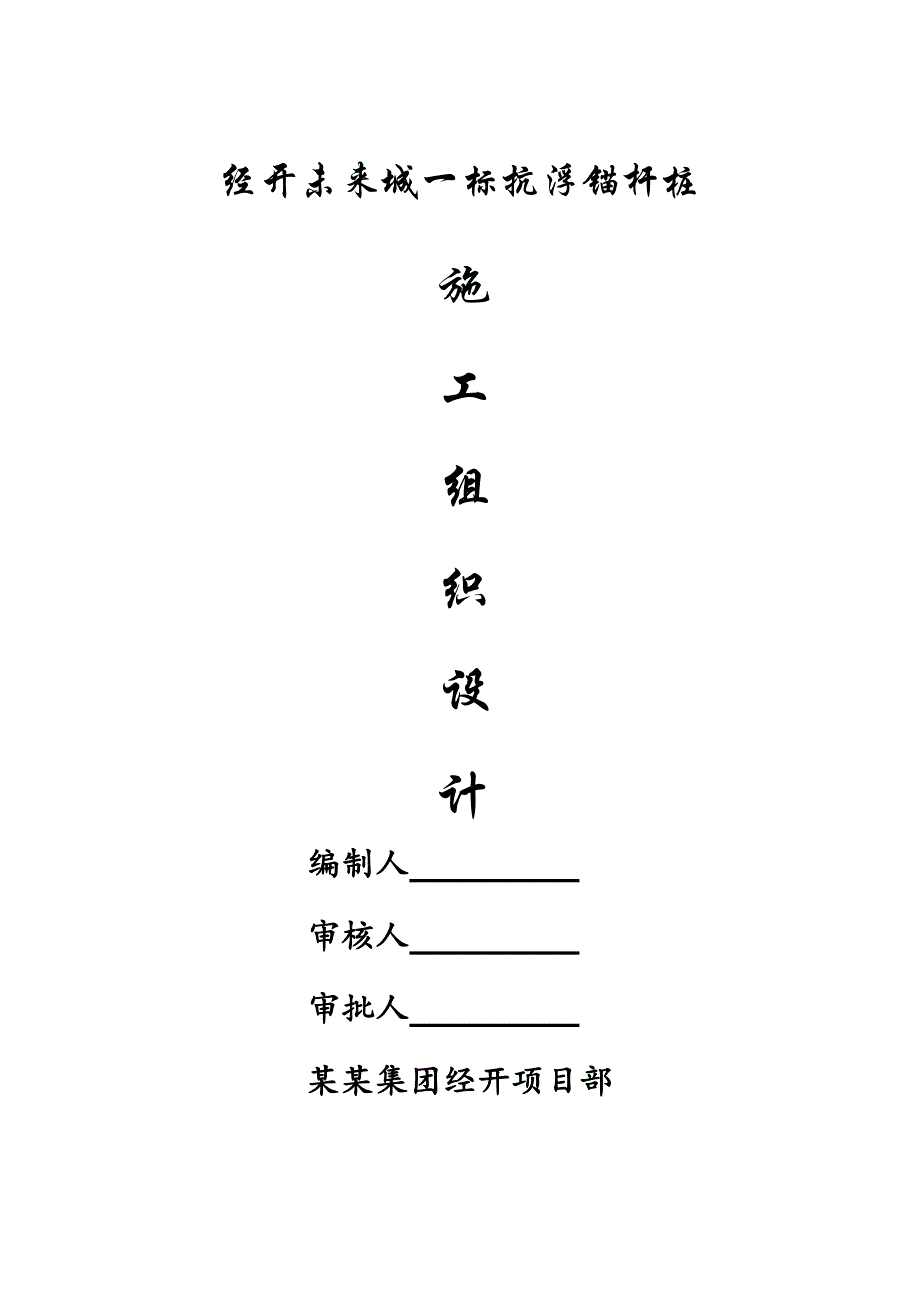

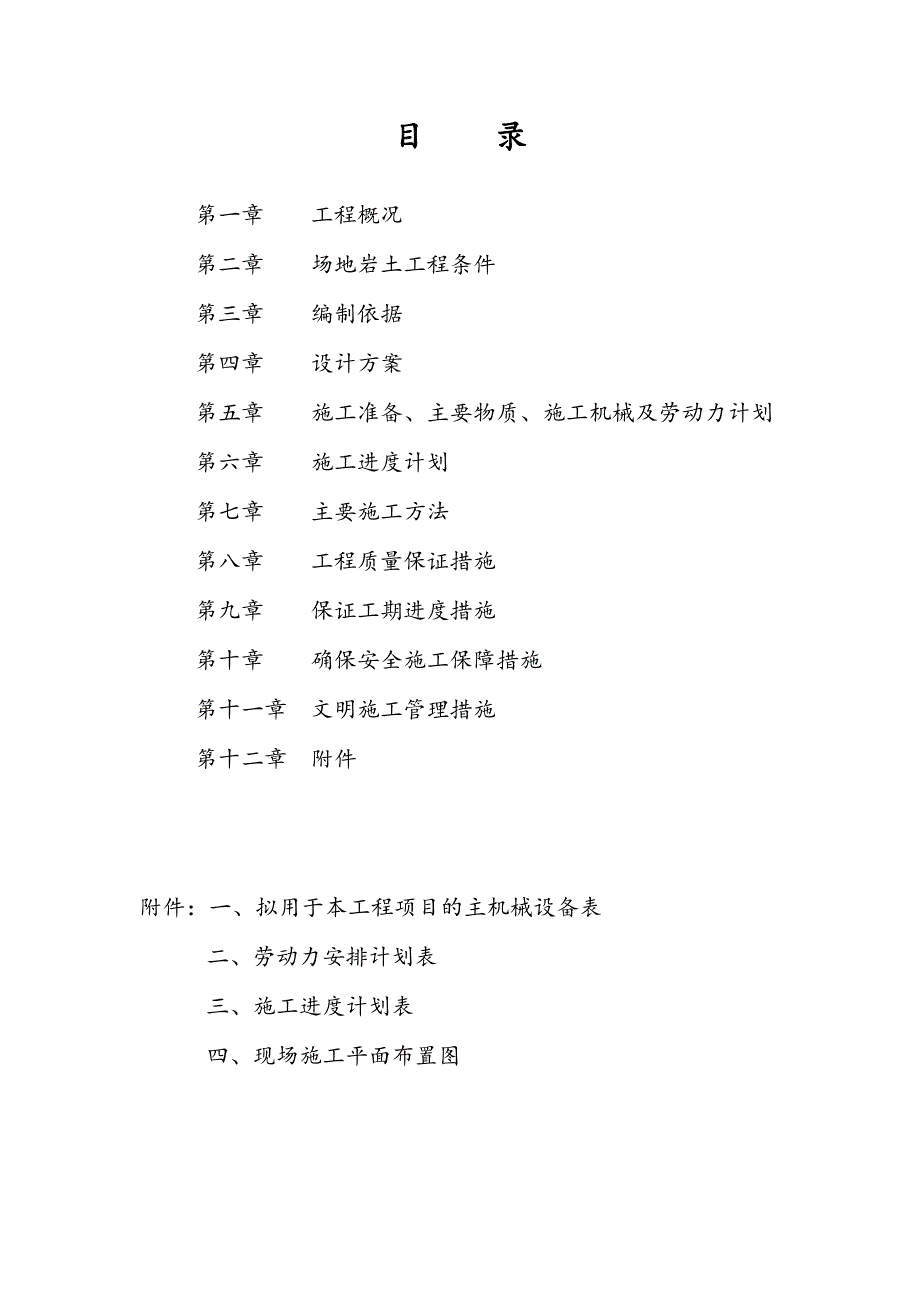

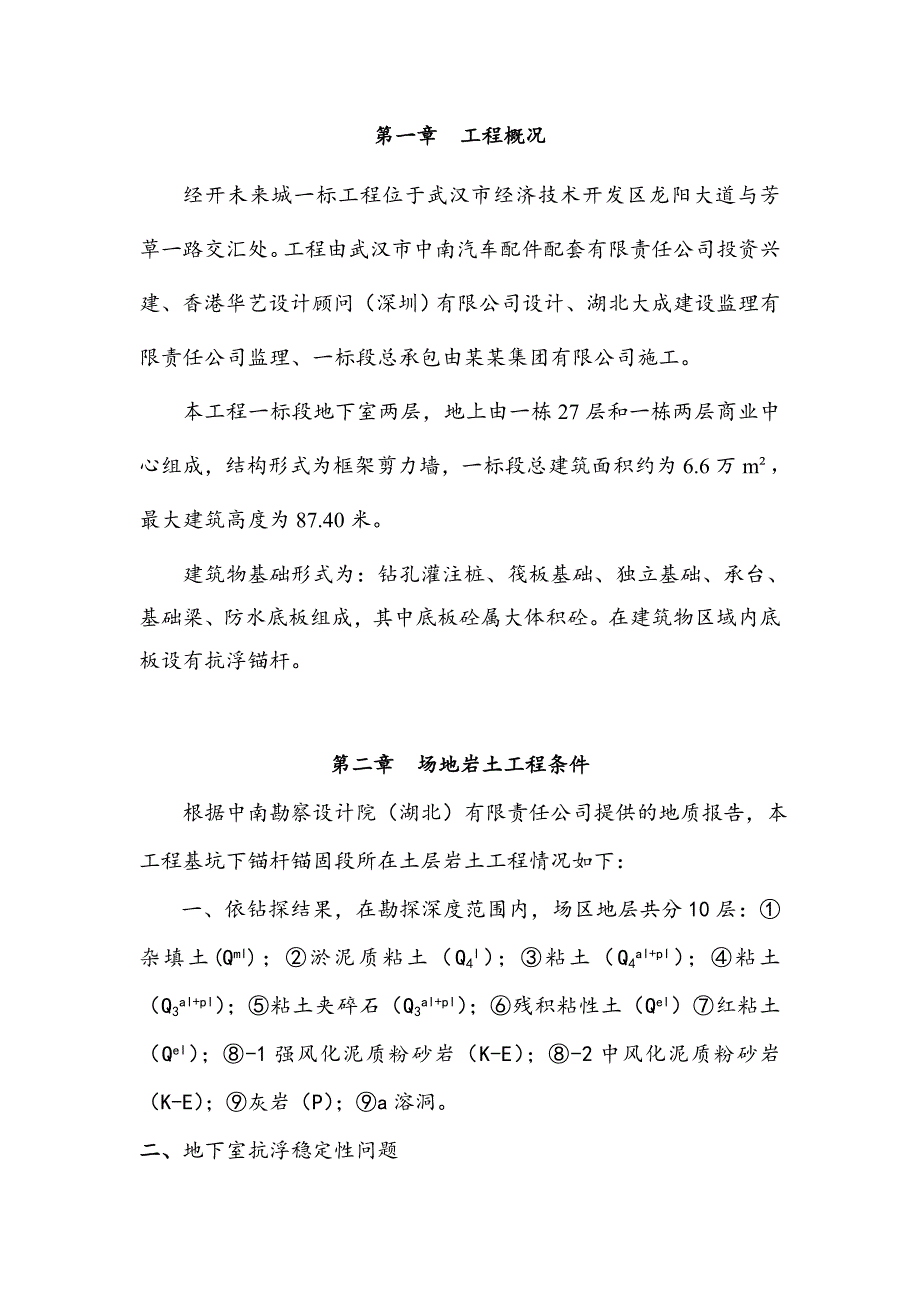

1、经开未来城一标抗浮锚杆桩施工组织设计编制人 审核人 审批人 某某集团经开项目部目 录第一章 工程概况第二章 场地岩土工程条件第三章 编制依据第四章 设计方案第五章 施工准备、主要物质、施工机械及劳动力计划第六章 施工进度计划第七章 主要施工方法第八章 工程质量保证措施第九章 保证工期进度措施第十章 确保安全施工保障措施第十一章 文明施工管理措施第十二章 附件 附件：一、拟用于本工程项目的主机械设备表二、劳动力安排计划表三、施工进度计划表四、现场施工平面布置图第一章 工程概况经开未来城一标工程位于武汉市经济技术开发区龙阳大道与芳草一路交汇处。工程由武汉市中南汽车配件配套有限责任公司投资兴建、香港
2、华艺设计顾问（深圳）有限公司设计、湖北大成建设监理有限责任公司监理、一标段总承包由某某集团有限公司施工。本工程一标段地下室两层，地上由一栋27层和一栋两层商业中心组成，结构形式为框架剪力墙，一标段总建筑面积约为6.6万m，最大建筑高度为87.40米。建筑物基础形式为：钻孔灌注桩、筏板基础、独立基础、承台、基础梁、防水底板组成，其中底板砼属大体积砼。在建筑物区域内底板设有抗浮锚杆。 第二章 场地岩土工程条件 根据中南勘察设计院（湖北）有限责任公司提供的地质报告，本工程基坑下锚杆锚固段所在土层岩土工程情况如下：一、依钻探结果，在勘探深度范围内，场区地层共分10层：杂填土(Qml)；淤泥质粘土（Q4
3、l）；粘土（Q4al+pl）；粘土（Q3al+pl）；粘土夹碎石（Q3al+pl）；残积粘性土（Qel）红粘土（Qel）；-1强风化泥质粉砂岩（K-E）；-2中风化泥质粉砂岩（K-E）；灰岩（P）；a溶洞。二、地下室抗浮稳定性问题一般而言，各拟建地下室范围大于主体结构范围，故应考虑抗浮稳定性问题。地下室抗浮问题包括施工期间整个地下室的临时抗浮稳定和主体范围以外的纯地下室永久性抗浮问题。对于临时抗浮稳定问题，一般可通过基坑临时强排水等措施来解决。对于永久性抗浮问题，在本场地可采用抗浮桩及抗浮锚杆等予以处理。抗浮锚杆的抗浮设计参数见下表1抗浮锚杆设计参数表 表1地层编号岩土名称抗浮锚杆土体与锚固体
4、粘结强度特征值frb(kPa)抗拔系数淤泥质粘土150.7粘 土220.7粘土280.7粘土夹碎石290.7残积粘性土300.7红粘土240.7-1强风化泥质粉砂岩60-2中风化泥质粉砂岩180灰岩600抗浮桩及抗浮锚杆的抗拔承载力特征值应通过现场抗拔静载荷试验确定。结合本工程特点及武汉地区经验，为确保安全，地下室抗浮设计水位建议取室外地面设计标高。 第三章 编制依据本工程的施工组织设计是依据以下内容编制的。1、香港华艺设计顾问（深圳）有限公司设计的经开未来城工程施工图纸；2、根据中南勘察设计院（湖北）有限责任公司提供的地质报告3、建筑边坡工程技术规范（GB503302002）4、建筑地基基础
5、施工质量验收规范（GB502022002）5、混凝土结构工程施工质量验收规范6、钢筋机械连接通用技术规范7、建筑施工手册（中国建筑工业出版社第四版）第四章 设计方案1、锚杆桩为：孔径D=150mm钻孔灌浆锚杆；锚杆坑拔承截力特征值为140KN。锚杆杆体由1根级28组成置于锚杆孔中部；锚杆孔用强度等级为30MPa水泥砂浆（加微膨胀剂）高压灌注，灌浆前应将锚杆孔清理干净。锚杆施工前总数1%的坑拔试验，不少了3根。用作试验的锚杆参数、材料及施工工艺与工程锚杆相同。2、 施工说明：1）锚孔定位偏差不大于20mm，锚孔偏斜度不大于5%。2）注浆水泥材料标号P32.5，注浆材料拌和水为饮用水，不得使用污水
6、。3）水泥砂浆只能采用一次注浆。 第五章 施工准备、主要物质、施工机械及劳动力计划 一、现场环境、交通等准备 1、开工前办好有关手续，并与各管理职能部门建立联系以便及时协调。2、根据施工总平面图和现场实地情况搭设各种临时设施及施工用电、施工用水设施和钢筋制作现场及水泥堆场。二、技术准备1、施工前组织施工技术人员熟悉图纸、设计技术要求。2、建立测量控制网；确保测量定位点和高程点的准确。3、原材料的检验：所有进场材料，须提供材质证明，并在监理见证取样前提下进行复检，复检合格后才可使用。4、确定施工技术方案：施工中，加强对施工质量、施工过程中的自检；加强信息法施工，根据监测结果及时调整相关措施，报监
7、理审核。5、做好前期各类技术交底，为确保本工程高效安全，应做好技术交底工作，层层把关，落实到工长和操作人员。三、主要物质计划本工程抗浮锚杆需要的主要物质计划详见下表：序号材 料 名 称规 格 和 型 号单位数量1水泥P.O42.5MPat13782主筋28t310四、主要施工机械设备计划根据本工程特点及我公司在武汉地区类似施工经验，为保证该工程质量、确保工期、提高工作效率，本工程拟投入的主要施工机械设备如下表：序号设 备 名 称设备型号或规格单位数量1地质钻孔机xy300型台套22压力灌浆泵UBJ100台103灌浆导管套104粉喷型钻机PH5套85砂浆拌合机J2J-30台56电焊机BX-330
8、台27切割机2.0KW台28吊车8t台1五、劳动力安排计划本工程主要施工过程包括钻孔、安放钢筋笼、压力泵灌注M30水泥砂浆，各工种间相互谐调，协同作战，其人员具体配备如下表：工 种按工程施工阶段投入劳动力情况施工准备阶段钻孔阶段灌注阶段水电工555测量工66钻机操作1515钻工75钢筋工222砂浆制作15压力灌浆30吊车驾驶11杂工1825第六章 施工进度计划一、计划工期本工程共有抗浮锚杆桩2800根。我公司根据工程实际情况和本公司的实力，在保证安全的前提下，制定合理的施工进度计划，采用科学周密的组织管理，计划在30个有效工作日内完工。二、形象进度按建设单位要求的日期进场和开工，其施工形象进度
9、如下：a、施工准备（1天）；b、测量放线及技术交底（1天）；c、钻孔、注浆施工（26天）；d、收尾及退场（2天）。具体详见工程进度计划表。第七章 主要施工方法一、机械钻孔锚杆1、施工工艺及流程图机械钻孔锚杆施工流程图如下：施工准备桩位测量设备安装安设护筒钻机钻孔、钻进泥浆护壁钢筋制作和安放M30砂浆制作压力泵送M30砂浆成 桩移 位2、施工技术要求桩径150mm，有效桩长粘性土6.0m，桩身强度等级M30，主筋128。3、施工技术措施 (1) 成孔a) 护筒埋设。护筒由厚23mm钢板制成，上方留有出水口，护筒垂直座落在粉质粘土层，中心与桩中心一致，偏差不超过1cm，护筒周围夯实。b) 采用钻机
10、回转钻进，钻进参数以慢转速、中等压力、中等泵量为宜。(2) 泥浆护壁a) 根据施工场地条件，按钻进工艺要求挖设沉淀池和循环池，桩孔与循环池之间挖设1.01.5m循环槽相通。b) 施工中定期对泥浆性能进行测试，根据施工情况及时调整。泥浆性能要求。如土质情况密实，可采取干钻孔施工。c) 将施工过程中产生的钻渣和废浆及时处理，以保持性能良好的泥浆正常循环。(3) 钢筋笼制作和安放a) 钢筋笼应严格按照图纸要求分节制作，要求主筋位置准确。b) 钢筋笼采用钻机卷扬吊放孔口，吊装时应平稳，避免钢筋变形，主筋采用搭接，钢筋笼定位采用孔口刚性固定。(4) 成桩a) 采用压浆泵送M30水泥砂浆浇筑，水下导管灌注
11、成桩工艺。b) 严格按设计标号配合比进行配料搅拌，应保证搅拌均匀，和易性好，搅拌时间不小于1.5min，塌落度在1822mm之间。c) 灌注导管采用密封性能良好的淤轮连接灌浆管。d) 压力灌浆应连续，不得中断，保证初埋管不小于1m，砂浆在灌注过程中应作好测量记录，始终保持导管埋入砂浆中2m以上。4、施工控制要点：（1）、根据图纸要求，准确放出每根锚杆桩的具体位置，并做好标识，锚杆桩的间距为16802000，锚杆孔径为150mm，在垫层上预留洞口直径拟定为150mm ；（2）、钻孔机械选用国产XU-600型工程钻机，该钻机适用于对粘土、粉质粘土及稳定性较好的砂土进行施工；（3）、现场钻孔时，采用
12、桩长和所进入土层双控的方法控制钻孔深度；（4）、作业面场地要平坦、坚实，场地宽度满足施工要求；（5）、钻孔机械在钻进成孔时就根据土层地质分布情况选用不同的钻头，以确保钻机成孔效率；（6）、锚杆均采用级钢筋制作，所有钢筋接头须采用直螺纹接头；（7）、采用128钢筋制作，制作时在锚杆顶部（即垫层标高内）焊接止水环，以使杆体处于孔中心；（8）、锚杆制作应严格按设计要求下料，长度误差不应大于50mm，杆体接长采用直螺纹接头；（9）、安放锚杆时，若锚杆过长，为了安装方便可分段制作；（10）、在锚杆施工过程中，应注意地下障碍物，一旦发现有异常情况要立即停止作业，待异常情况处理完毕后在继续施工；（11）、灌
13、浆时采用压力灌浆的方式，灌浆压力为0.40.6Mpa；（12）、锚孔内均用商品M30水泥砂浆灌注（相关商品M30水泥砂浆试验报告、材质证明均由商砼站提供），为了使锚杆能在锚固段内很好地锚固，其水泥砂浆应填密实，灌浆管插入距孔底50mm左右，自底部开始灌注，排出孔内余水。（13）、浆液应搅拌均匀，随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。（14）、第一次注浆采用浆泵常压下将浆液经压浆管输送至孔底，再由孔底返出孔口，注浆时，宜边灌注边拔出注浆管,但应注意管口应始终处于浆面以下，注浆时 应随时活动注浆管，待浆液溢出孔口时全部拔出，待孔口溢出浆液或排气管停止排气时，可停止注浆；（15）、注
14、浆完毕应将外露的钢筋清洗干净，并保护好；（16）、注浆完成后，应及时清理锚杆区域垫层上的泥浆，采用塔吊及吊斗将泥浆吊出坑内；（17）、垫层上的泥浆清洗完毕后，对于锚杆区域的预留孔洞，采用C15细石砼进行修补即可。第八章 工程质量保证措施遵照我公司“工程质量是企业生命”的质量方针，本抗拔锚杆工程施工中，我们将实行全过程管理，每一道工序实行事先指导，事中检查，事后复查复检，上一道工序不合格严禁进入下一道工序。建立质量管理组织体系即建立“项目经理质量管理职能部门专业施工的质检员施工班组兼职检查员”组成的四级质量管理，负责对施工质量进行检查，监督与管理。对施工过程进行全面质量控制，质量目标是：创优质工程，单项工程的检查合格率达100%
