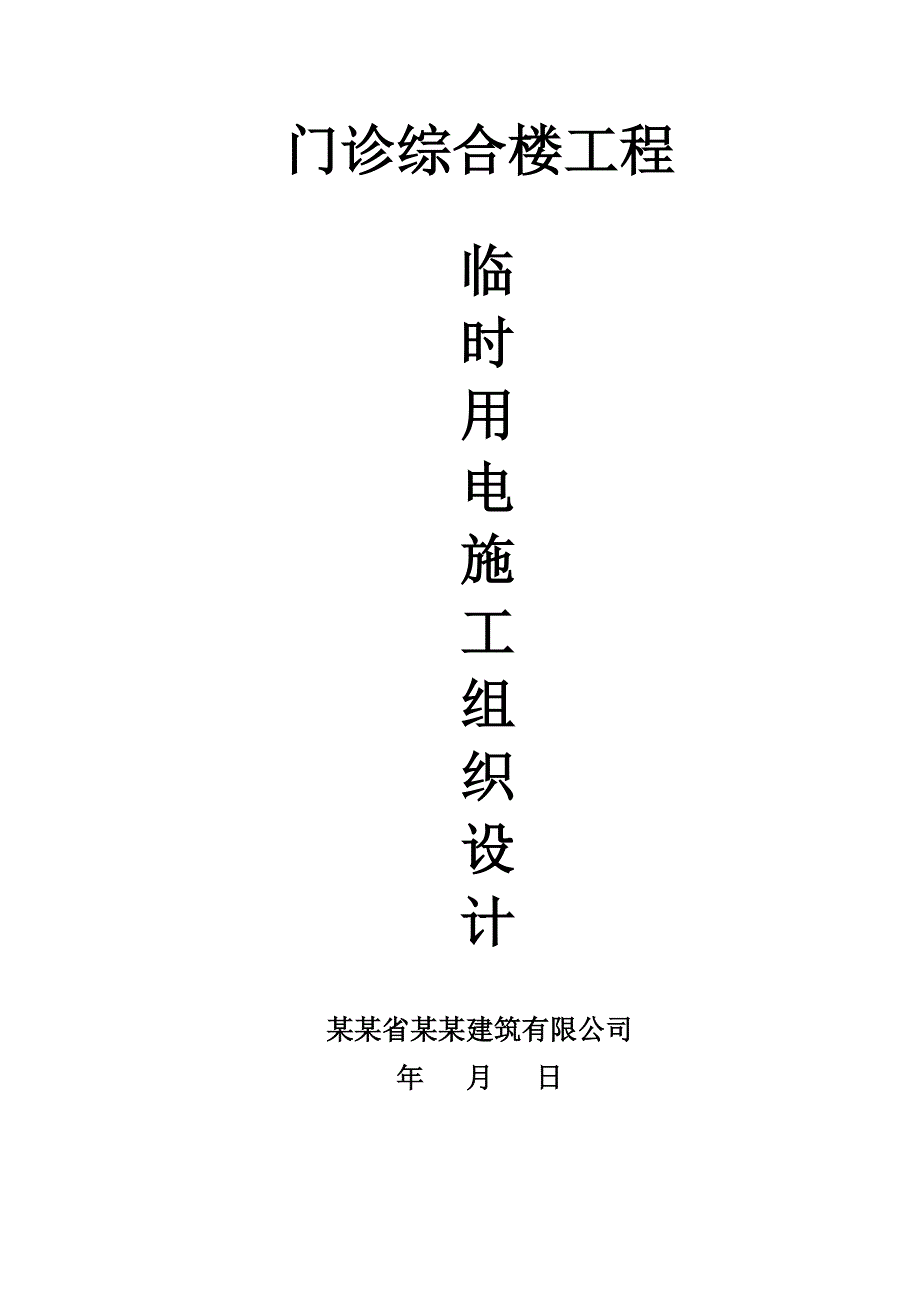

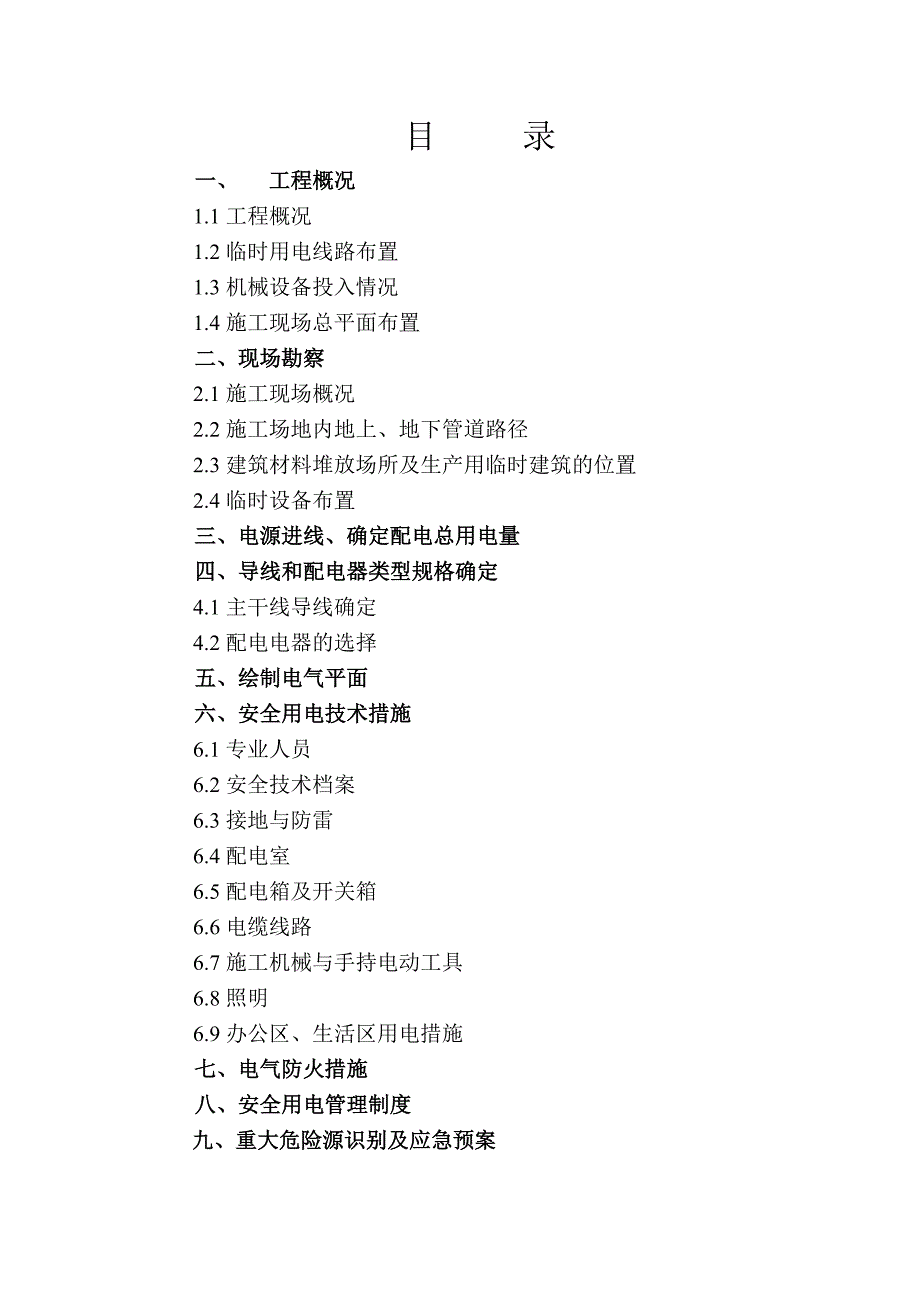

1、门诊综合楼工程临时用电施工组织设计某某省某某建筑有限公司年 月 日目 录一、 工程概况1.1工程概况1.2临时用电线路布置1.3机械设备投入情况1.4施工现场总平面布置二、现场勘察2.1施工现场概况2.2施工场地内地上、地下管道路径2.3建筑材料堆放场所及生产用临时建筑的位置2.4临时设备布置三、电源进线、确定配电总用电量四、导线和配电器类型规格确定4.1主干线导线确定4.2配电电器的选择五、绘制电气平面六、安全用电技术措施6.1专业人员6.2安全技术档案6.3接地与防雷6.4配电室6.5配电箱及开关箱6.6电缆线路6.7施工机械与手持电动工具6.8照明6.9办公区、生活区用电措施七、电气防火

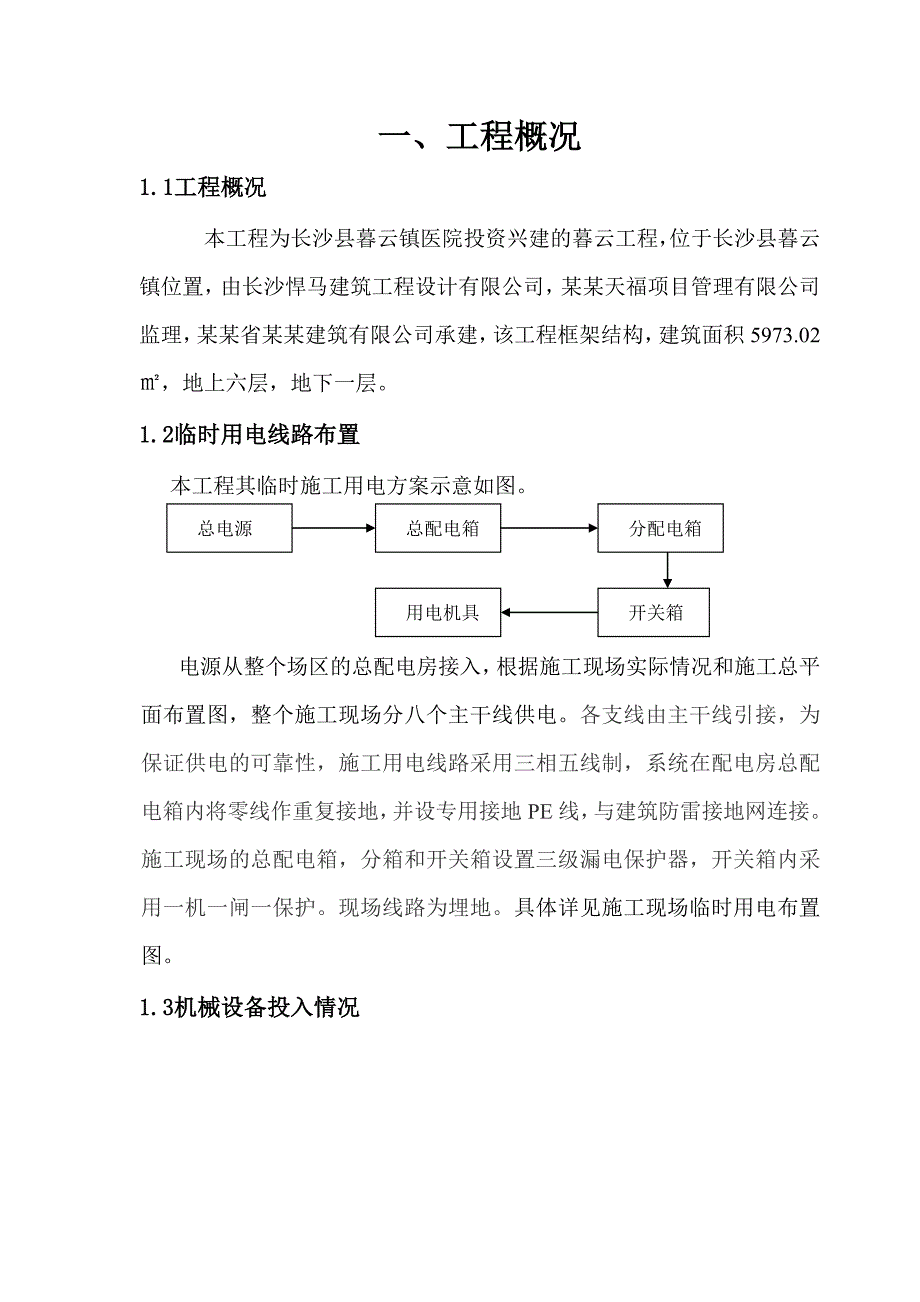

2、措施八、安全用电管理制度九、重大危险源识别及应急预案一、工程概况1.1工程概况本工程为长沙县暮云镇医院投资兴建的暮云工程，位于长沙县暮云镇位置，由长沙悍马建筑工程设计有限公司，某某天福项目管理有限公司监理，某某省某某建筑有限公司承建，该工程框架结构，建筑面积5973.02，地上六层，地下一层。1.2临时用电线路布置开关箱分配电箱总电源用电机具总配电箱本工程其临时施工用电方案示意如图。 电源从整个场区的总配电房接入，根据施工现场实际情况和施工总平面布置图，整个施工现场分八个主干线供电。各支线由主干线引接，为保证供电的可靠性，施工用电线路采用三相五线制，系统在配电房总配电箱内将零线作重复接地，并设
3、专用接地PE线，与建筑防雷接地网连接。施工现场的总配电箱，分箱和开关箱设置三级漏电保护器，开关箱内采用一机一闸一保护。现场线路为埋地。具体详见施工现场临时用电布置图。1.3机械设备投入情况拟使用主要施工机械功率表用电设备 名称数量规格型号单机负荷（KW）总功率钢筋加工棚对焊机1台UN1-100100KVA100KVA钢筋切割机2台GQ40-12.2KW4.4KW钢筋弯曲机2台GW403KW6KW木工加工棚圆盘锯1台2.2KW2.2KW楼层用电电焊机1台BX3-30021KVA21KVA电渣压力焊机2台BX3-50038KVA76KVA冲击电钻1台1.2KW1.2KW 手电钻1台0.55KW0.
4、55 KW平板振动器1台ZB111.1KW1.1KW插入式振动器2台ZX501.1KW2.2KW垂直运输机械塔吊1台TC5015 55.5KW55.5KW1.4施工现场总平面布置机械设备、建筑物位置及相互关系、距离见施工总平面布置图。二、现场勘测2.1施工现场概况建设方在本工程西北角提供400KVA箱变一台，根据我方施工现场平面图和用电需求在本工程西边设配电房，内设低压配电柜1台，采用电缆埋地连接或架空至二级和三级配电箱和用电设备。现场总配电柜的重复接地利用几组护壁桩内主筋，用404镀锌扁钢连接。施工现场采用TN-S三相五线制接零保护系统的供电方式供电。2.2施工场地内地上、地下管道路径本工程
5、施工场地内管道、管线，对本工程建设无大的影响。2.3建筑材料堆放场所及生产用临时建筑的位置见施工总平面布置图。2.4用电设备布置见临时用电平面布置图。三、电源进线，确定配电总用电量施工临时用电采用三相五线制，其中施工现场在用电高风峰期总用电量。P1=211KW 电动机额定功率(KW) P2=197KW 电焊机额定功率(KVA)施工现场照明用电量比较少，可按动力用量的10%估算。P3 + P4 = 0.1 (K1P1/COS+ K2P2) =29 KW COS电动机的平均功率因素K1=0.6 K2 =0.6 K3 =1.0 K4 =1.0 COS=0.75 P=1.1（0.6211/0.75+
6、0.6197 +29）=348kVA以上用电量计算为用电高峰期最大用电量， 400kVA变压器能满足施工用电要求。四、导线和配电器类型规格确定4.1主干线导线确定4.1.1由变压器接入施工现场总配电房的配电屏。P1=211 电动机额定功率(KW)P2=197 电焊机额定功率(KVA)施工现场照明用电量比较少，可按动力用量的10%估算。P =1.10 (K1P1/COS+ K2P2)COS电动机的平均功率因素取值0.75K1=0.6 K2 =0.6 P = 1.1（0.6211/0.75+0.6197）=320KVA其主干线导线的允许电流选择该路线工作电流为：I=KP3 V COS=0.6320
7、1000/(1.7323800.75)=390A经查表，选用3240+2120 VLV型塑料铝芯电缆能满足施工要求。4.1.2由总配电房分别接入输送泵、塔吊及施工电梯输送泵：I=KP3 V COS=0.71101000/(1.7323800.75)=156A经查表，选用395+270VLV型塑料铝芯电缆能满足输送泵要求；同样335+216VV型塑料铜芯电缆也能分别满足施工电梯的要求。4.1.3由二级配电箱接入办公室、民工房，均选用316+26VV型塑料铜芯电缆，因用电功率小于40KW。 4.2配电电器的选择配电器的选择，包括隔离开关、漏电保护开关等，主要根据国家建设部规定JGJ-46-2005
8、的新行业标准选择配电箱，其安装内容详见配电系统图。五、绘制电气平面在电气平面图中，用建筑、电气图例标出建筑物、临时设施、用电设施、电源的平面位置，导线走向，注明导线规格、型号，架设方式，标明各配电箱的位置安装地点。本工程电气平面图详见施工用电总平面图。六、安全用电技术措施6.1专业人员6.1.1专业人员配备 本工程将配备电工两名。 本工程临时用电工程的安装、维修或拆除，必须由电工完成。电工作业人员应经安全技术培训，考核合格，取得相应的资格证书后，才能从事电工作业，禁止非电工作业人员从事任何电工作业。6.1.2各类用电人员应做到： 1）掌握安全用电基本知识和所用设备的性能；2）使用设备前必须按规
9、定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转；3）停用的设备必须拉闸断电，锁好开关箱；4）负责保护所用设备的负荷线、保护零线和开关箱。发现问题及时报告解决；5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。6.2安全技术档案6.2.1施工现场临时用电必须建立安全技术档案，其内容包括：临时用电施工组织设计的全部资料、修改临时用电施工组织设计的资料、技术交底资料及临时用电工程检查验收表、电气设备的试、检验凭单和调试记录、接地电阻测定记录表、定期检（复）查表、电工维修工作记录。6.2.2安全技术档案应由主管该现场的电气技术人员负责建立与管理。6
10、.2.3本工程临时用电工程于每月25日项目部组织检查一次，并按分部、分项工程进行，对不安全因素，必须及时处理，并履行复查验收手续。6.3接地与防雷6.3.1 按TN-S系统设计要求设置保护接零系统，实行三相五线制，杜绝疏漏。保护线PE采用绿/黄双色线，严格与相线和工作零线相区别，严禁混用。6.3.2作防雷接地电气设备，同时作重复接地，同一台电气设备的重复接地与防雷接地使用并联于基础防雷接地网，所有接地电阻值10。本工程采用几组护壁桩桩内两根以上钢筋用镀锌扁铁焊接做接地体。6.3.3保护零线的截面应不小于工作零线的截面，同时必须满足机械强度要求,保护零线不得装设开关或熔断器.6.3.4与电气设备
11、相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线,保护零线的统一标志为绿/黄双色。在任何情况下不准使用绿/黄双色线作负荷线。6.3.5下列电气设备不带电的外露导电部分都作保护接零：1）电机、电器、照明器具，手持电动工具的金属外壳；2）电气设备的传动装置的金属部件；3）配电屏(箱)与控制屏的金属框架；4）电力线路的金属保护管需设一组重复接地装置；6.3.6保护零线除在总配电箱处作重复接地外，还在配电线路的中间处和末端处做重复接地。每一重复接地装置的接地电阻值应不宜大于10。每一接地装置的接地体应采用二根以上导体，垂直接地体宜采用角钢、钢管或圆钢。6.3.7施工现场所有用电设备，除作保护接
12、零外，在设备负荷线的首端处设置漏电保护装置。6.3.8本工程施工电梯上安装长2m的避雷针，其所用动力、控制、照明、信号及通信等线路，采用钢管敷设，并将钢管与施工电梯作电气连接。施工井架在基础两端各设一组接地装置作防雷接地。6.4配电室6.4.1在现场西侧围墙边设置临时总配室，门向外开，配锁，内装一个总配电箱，并应符合下列要求：1）配电室用240mm厚砖墙砌筑，150mm厚C15砼地面石棉瓦屋顶，西边作排水，并有专人负责，配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。2）配电装置的上端距天棚不小于0.5m。3）配电（屏）（盘）正面的操作通道宽度，单列布置不小于1.5m。 4）配电屏（盘）后
13、的维修通道宽度不小不于0.8m（个别地点有建筑物结构凸出的部分，则此点通道宽度可不小于0.6m）。配电屏（盘）侧面的维护通道宽度不小于1m；配电室的门向外开，并配锁；配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置绝缘垫和灭火器。配电屏（盘）应装设短路、过负荷保护装置和漏电保护器。配电屏（盘）上的各配电线路应编号，并标明用途标记。配电屏（盘）或配电线路维修时，应悬挂停电标志牌。停、送电必须由专人负责。5）配电室应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。6）配电室和控制室应能自然通风，并应采取防止雨雪和动物出入措施。6.5配电箱及开关箱1）电箱、开关箱在使用过程中的操
14、作顺序。送电操作：总配电屏分配电箱开关箱用电设备。停电操作：用电设备开关箱分配电箱总配电屏。2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。3）配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。4）配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5mm。配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。5）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板与配电箱箱体应作电气连接。配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动。6）配电箱、开关箱内的工作零线应通过接线端子排连接，并应与保护零线接线端子板分设。7）配电箱、开关箱内的连接线应采用绝缘导线，接头不得松劲，不得有外露带电部分。8）配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子排连接
