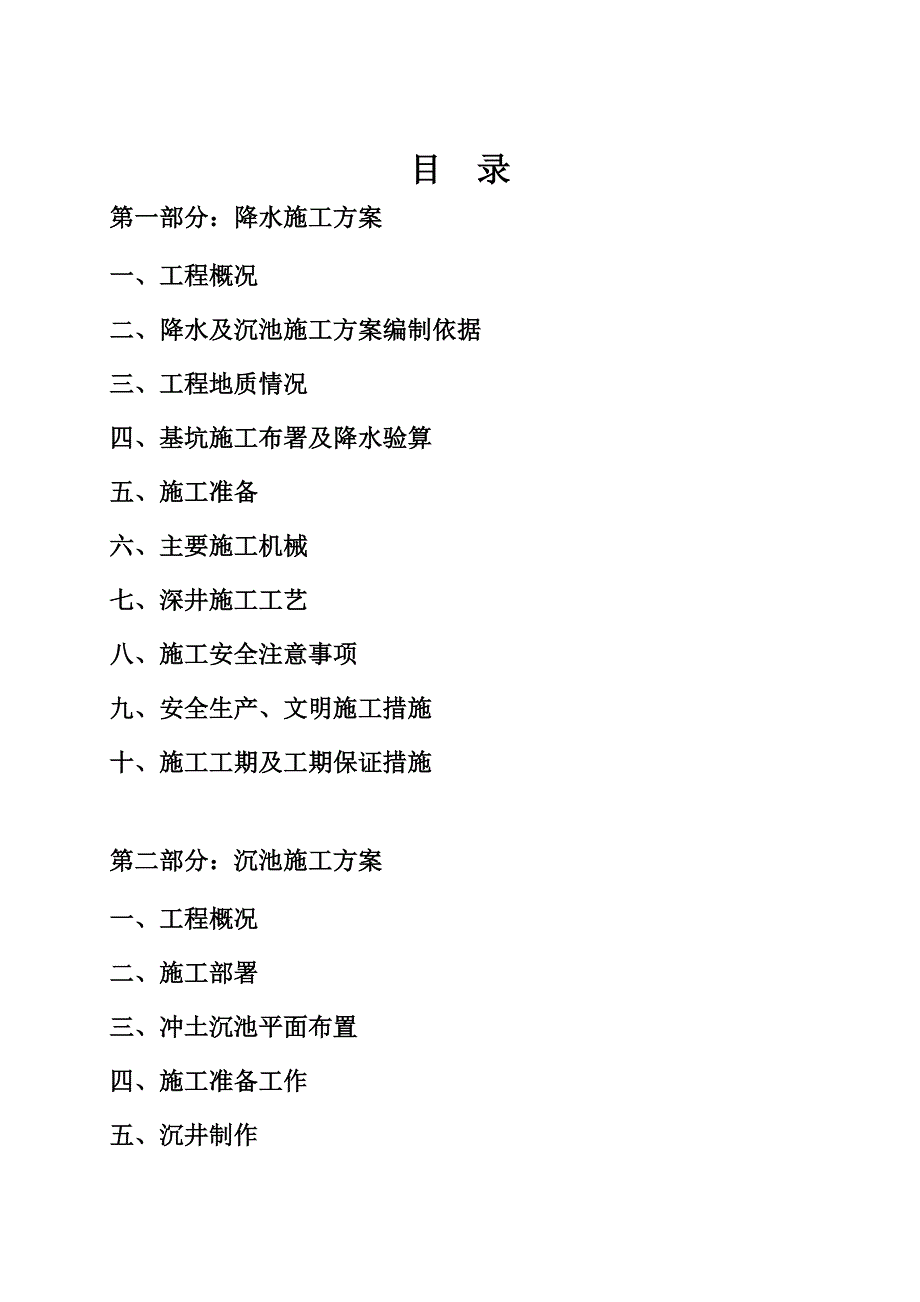

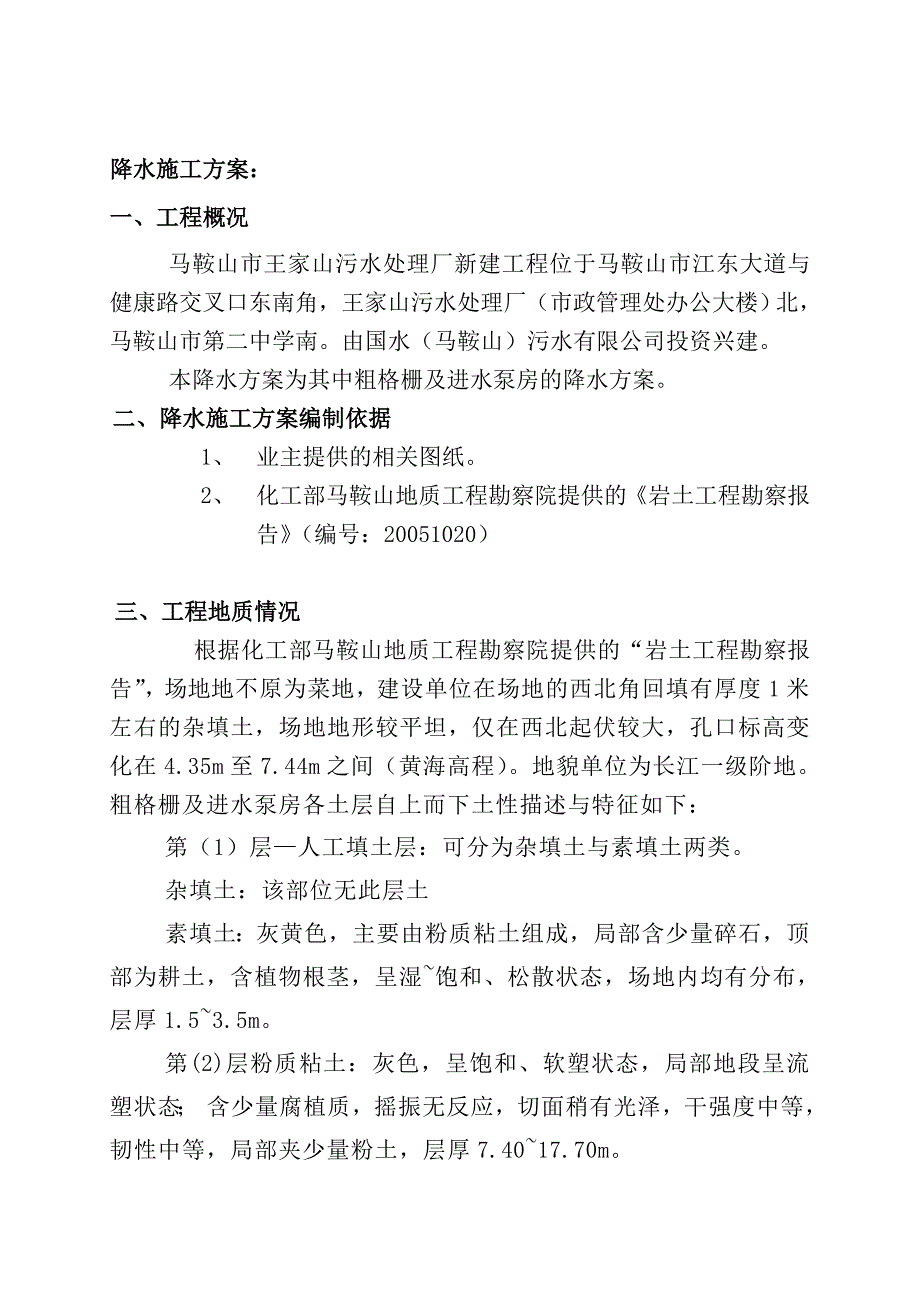

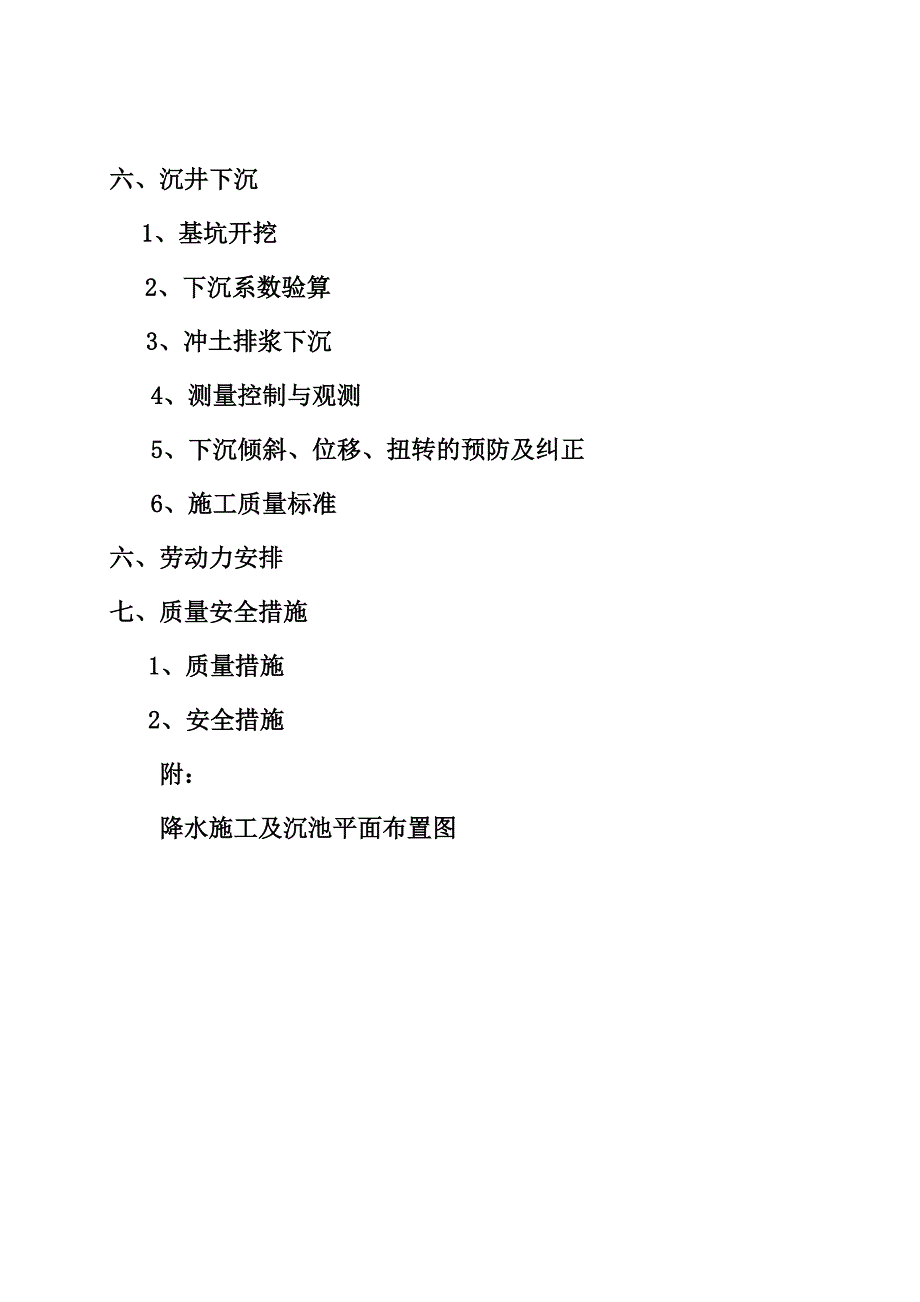

1、目 录第一部分：降水施工方案一、工程概况二、降水及沉池施工方案编制依据三、工程地质情况四、基坑施工布署及降水验算五、施工准备六、主要施工机械七、深井施工工艺八、施工安全注意事项九、安全生产、文明施工措施十、施工工期及工期保证措施第二部分：沉池施工方案一、工程概况二、施工部署三、冲土沉池平面布置四、施工准备工作五、沉井制作六、沉井下沉1、基坑开挖2、下沉系数验算3、冲土排浆下沉4、测量控制与观测5、下沉倾斜、位移、扭转的预防及纠正6、施工质量标准六、劳动力安排七、质量安全措施1、质量措施2、安全措施附： 降水施工及沉池平面布置图降水施工方案：一、工程概况马鞍山市王家山污水处理厂新建工程位于马鞍山
2、市江东大道与健康路交叉口东南角，王家山污水处理厂（市政管理处办公大楼）北，马鞍山市第二中学南。由国水（马鞍山）污水有限公司投资兴建。本降水方案为其中粗格栅及进水泵房的降水方案。二、降水施工方案编制依据1、 业主提供的相关图纸。2、 化工部马鞍山地质工程勘察院提供的岩土工程勘察报告（编号：20051020）三、工程地质情况 根据化工部马鞍山地质工程勘察院提供的“岩土工程勘察报告”，场地地不原为菜地，建设单位在场地的西北角回填有厚度1米左右的杂填土，场地地形较平坦，仅在西北起伏较大，孔口标高变化在4.35m至7.44m之间（黄海高程）。地貌单位为长江一级阶地。粗格栅及进水泵房各土层自上而下土性描述
3、与特征如下：第（1）层人工填土层：可分为杂填土与素填土两类。杂填土：该部位无此层土素填土：灰黄色，主要由粉质粘土组成，局部含少量碎石，顶部为耕土，含植物根茎，呈湿饱和、松散状态，场地内均有分布，层厚1.53.5m。第(2)层粉质粘土：灰色，呈饱和、软塑状态，局部地段呈流塑状态； 含少量腐植质，摇振无反应，切面稍有光泽，干强度中等，韧性中等，局部夹少量粉土，层厚7.4017.70m。地下各层见地质报告。水文地质条件：场地地下水类型为上层滞水，主要赋存于第（1）层松散人工填土和第（2）层软塑状粉质粘土中，大气降水和地表水体为主要补给源，整个场地水文地质条件一般勘察期间测行钻孔静止水位埋深00.95
4、m。稳定水位标高在5.84m6.49m之间。四、基坑施工布署及降水验算粗格栅及进水泵房位于该新建工程的东南角，距东侧明明渠12m 左右，西侧有小河，根据岩土工程勘察报告，该部位处于孔号28，自然地面标高为6.69m(黄海高程，以下同)，稳定水位标高为5.79m。根据粗格栅及进水泵房剖面图，池底最深处标高为-5.85m，基坑深度为自然地面下12.54m；稳定水位至坑底高度为11.64m。为保证环境安全，考虑周边采用深井降水，以达到基坑内降水效果。在粗格栅及进水泵房四周距外边线6m处采用400/500无砂砼管深井降水,布置6口，井深18m，在池中心布置相同尺寸的降水井1口，共计7口；见图。（1）井
5、深验算：H12.54+1.0+13.6/6+2.0=17.8m, 满足要求。（2）涌水量计算取：K=1.8*10-5cm/s=0.02m/dS=11.64+1.0=12.64mS=12.64+1/6*13.6=14.9mS/(s+l)=14.9/(14.9+2.0)=0.88则H0=1.85*(s+l)=1.85*16.9=31.26mX0=F/=244.66 /3.14=8.83 mR=1.95S(H0K)=1.95*12.64*(31.26*0.02)=19.49m则Q=1.366K*(2H0-S)*S/(lgR -lg X0)=1.366*0.02*(2*31.26-12.64)*12.
6、64/ lg19.49-lg8.38=252.0m3/d (3)共布置10口深井,平面布置如图.单井计算:500无砂滤管, 18m深 q=65dl3K=65*3.14*0.4*2.0*30.02=44.3m3/d(4)总排水量Q总=7*44.3=310m3/d1.1Q=277 m3/d满足要求。（5)降水平面图见附图 (如土质不符合勘探报告,降水及沉池另行采取可行措施,费用由甲方负责) 降水(含沉池)施工配合事项：1）业主电源需送到现场；2）浇池之前先在池底浇58cmC10素砼，以便杂屑的清理；3）预制结束后开始冲土沉池，应不少于10天的降水过程；4）沉池之前，池外壁需整平，四周需回填黄砂；5
7、）池内、外壁需焊接爬梯，以便施工人员进出方便；6）冲土、降水机械设备进出池需塔吊配合；7）冲出的土需在附近安排约3500m3集土区域。五、施工准备1、场地、道路准备：为确保场内通行顺畅，进场后组织挖掘机对场地和道路进行平整、碾压。2、距池外壁12m处安排1只1.5*1.5*1.5的沉淀池，抽出的地下水经出水管流入沉淀池沉淀后，再用水泵排入明渠。3、在场地边界内架设220V供电线路，接至甲方指定的现场配电箱，下以电缆接至各管井泵和夜间照明。4、机械设备准备：进场前井点泵全部检修合格，确保正常运行，并备足备用件，除正常使用外，适当准备可供调度使用潜水泵4台。5人员准备：为确保工期，每6台井点泵配备
8、1名人员，并做好岗前教育。6、组织人员消化施工图，并接受设计、土建单位及监理的技术交底。为确保工期和邻近建筑物在施工期间的安全性，拟采取强化降水措施，缩短施工技术间隙，增加机械设备，增强防雨措施、密切观察降水过程中的边坡稳定，以良好效果来保证工期和质量。六、主要施工机械序号机械或设备名称规格型号数量功率备注1潜水泵JQB1.5-67台5.5*7(KW)深井抽水(另2台备用)2深井成井钻机1台打深井3泥浆泵2台22*2(KW)4高压泵4台15*4冲泥浆用七、深井施工工艺1、总论深井成井采用高压水冲法成井工艺，采用400/500预制砼管，井口上部2m用粘土封死，四周用绿豆砂充填，1.52.0英寸潜
9、水泵抽水。挖土中井口加盖，防止泥土掉入井内而堵塞井管。2、工艺流程施工准备机械进场定位安装-开孔井位放样下护口管做井口、按护筒冲头就位、冲孔冲孔后抽出冲头下井管填砂砾止水封孔洗井下泵试抽铺设排水管路及供电电路下式抽水记录。根据提供的测量控制点，按照图纸测量放线确定井点位置，然后在井位先进行清障。平整场地，铺好枕木，并用水平尺校正，保证机械平衡、牢固。做井口、按护筒、冲头就位冲孔。冲孔至设计深度后，抽出冲头，应立即下井管，以免流沙渗入井孔，井管长度一般为1.0m/节，接头处用双层滤网包裹，以免挤入泥砂淤塞井管。竖向用2-4条30mm宽竹条固定井管，防止上下节错位，吊放井管要垂直，并保持在井孔中心
10、。为防止雨水泥沙或异物入井中，井管要高出地面500mm，井口加盖。在井点管与孔壁之间填灌砂石滤层，该砂石的填充质量直接影响渗水、透水的效果，应注意以下几点：a、砂石必须采用粗砂，以防止堵塞滤管的网眼。b、滤管应放置在井孔的中间，砂石滤层回填到顶，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，将泥浆挤出井孔。填料应用铁锹下料，以防不均匀或冲击井壁。填砂中途不得中断，以防孔壁塌土。 c、砂石滤层的填充高度，至少要超过滤管顶以上到顶，一般应填至原地下水位线以上，以保证土层水流上下畅通。管井井点的设备主要是由管井、吸水管及水泵组成，本工程采用的是400混凝土管。混凝土管管井
11、的内径为400，分实管与滤管两种，过滤管的孔隙率为20%25%，吸水管采用100胶塑管，其下端沉入管井抽吸时的最低水位以下。井点降水采用的水泵一般选用1.52.0英寸潜水泵或单级离心泵。本工程井点降水似采用潜水泵。水泵安装前须检查电机和泵体，确认完好无误后方可安装。施工过程中必须保证各连接部位密封可靠，安装完毕须进行试运转，有不正常现象必须及时排除。整个排水管网通畅方可正式投入抽水。中间1口管井穿越混凝土基础底板，业主提供材料由土建单位施工。具体施工方法 如下图所示： 500钢管 8厚 5 上封堵钢板 5厚 480 止水钢板4厚 内灌S8C40砼+微膨胀剂 5 混凝土底板 250 下封堵钢板
12、100 500 100 500混凝土管八、施工安全注意事项1、加强水位观测，如有异常现象，会同业主及监理采取应急措施。2、施工现场应采用两路供电线路或配备发电设备，正式抽水后不得停电停泵。3、定期检查电缆密封的可靠性，以防止磨损后水沿电缆芯渗入电机内，影响正常运转。 4、遵守安全用电规定，严禁带电作业。5、降水期间，必须24小时有专职电工值班，持证操作。6、潜水泵电线不得有接头、破损，以防漏电。九、安全生产、文明施工措施a、建立安全责任制，工人进场前必须进行安全技术教育。工程任务交底时必须进行安全技术和文明施工技术交底。贯彻安全第一、文明施工的主人公意识。b、正确使用安全三宝，凡进入工地的人必
13、须戴安全帽。健全安全责任奖惩制度。c、井点设备必须接地和接零，做到一机一闸一触保器。场内供电干线一律架空，引下线均采用橡胶电缆线，严禁护套线乱拉乱接。d、加强工地警戒，防止跌落事故，外来人员无故不得进入现场。e、组织好夜间作业照明，确保作业面和场内道路照明度，大门口悬挂红灯警示。十、施工工期及工期保证措施1、工期满足土建施工要求。2、工期保证措施1）、加强人员配置：在优化项目管理班子的基础上，进一步加强一线工人的选择、配置，精选承担类似工程施工经验丰富、操作技能高的熟练工人负责工程施工。2）、保障设备供应：根据施工需要配置足够的适用设备，备足零配件和易损件，确保机械设备正常运转。3）、优化施工计划：精心组织、合理穿插、科学安排、确保各阶段目标的实现。4）、加强技术交底与质量监控：施工前做好施工交底，施工中加强质量监控，确保各工序一次达标，杜绝工序返工造成的时间延误。沉池施工方案：一、 工程概况拟建的钢筋混凝土粗格栅及进水泵房东侧为一明明渠，相距约12m。粗格栅平面尺寸为9400*10200mm，进水泵房平面尺寸为8950*15200mm，池底刃脚标高-5.85m(黄海高程,以下同)，顶标高为+7.65m,具体平面及剖面如下图。二、施工部暑根据工程特点，沉池现场定位预制完10天后，冲土沉池同时进行。1A、施工顺序(方案一)
