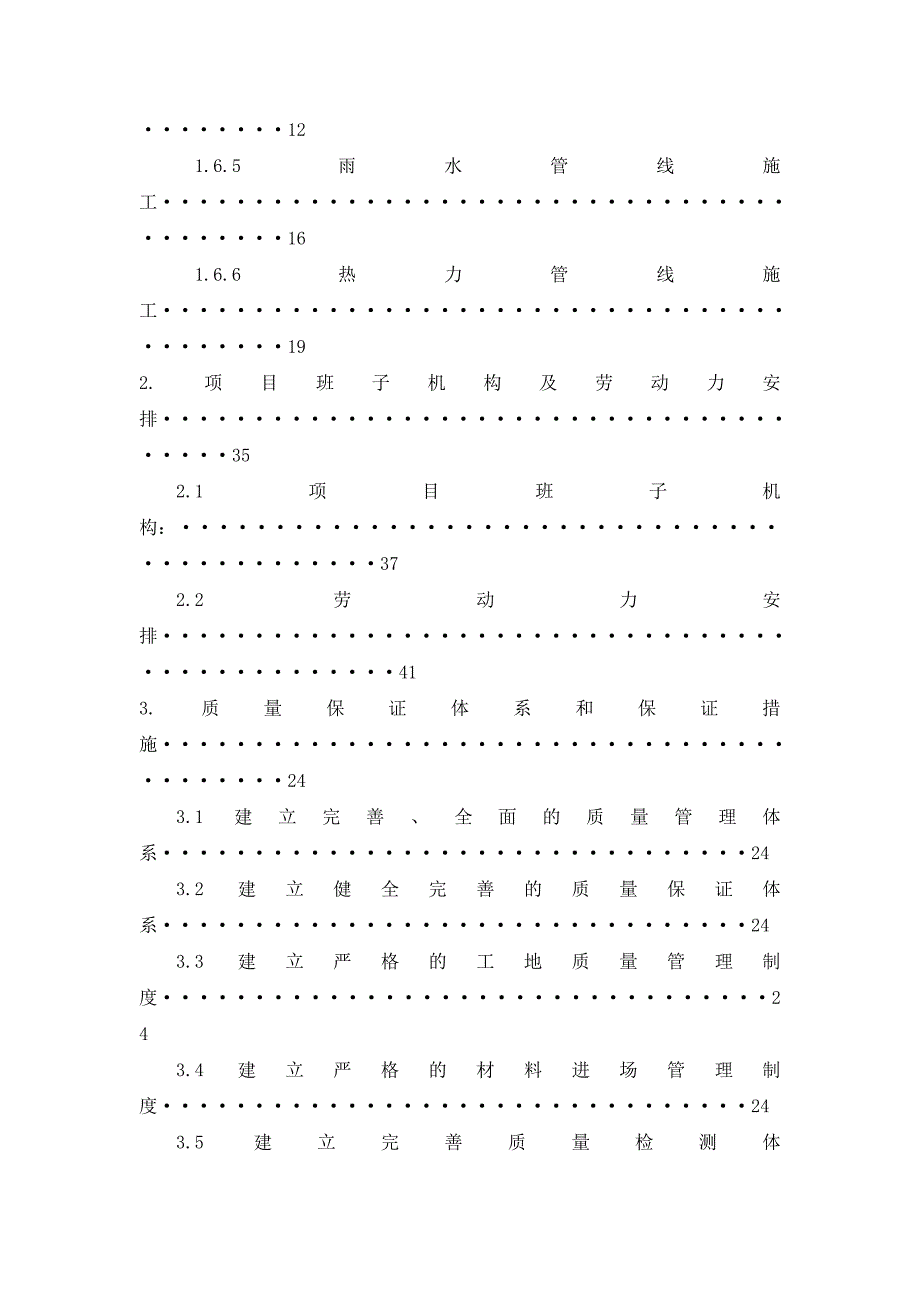

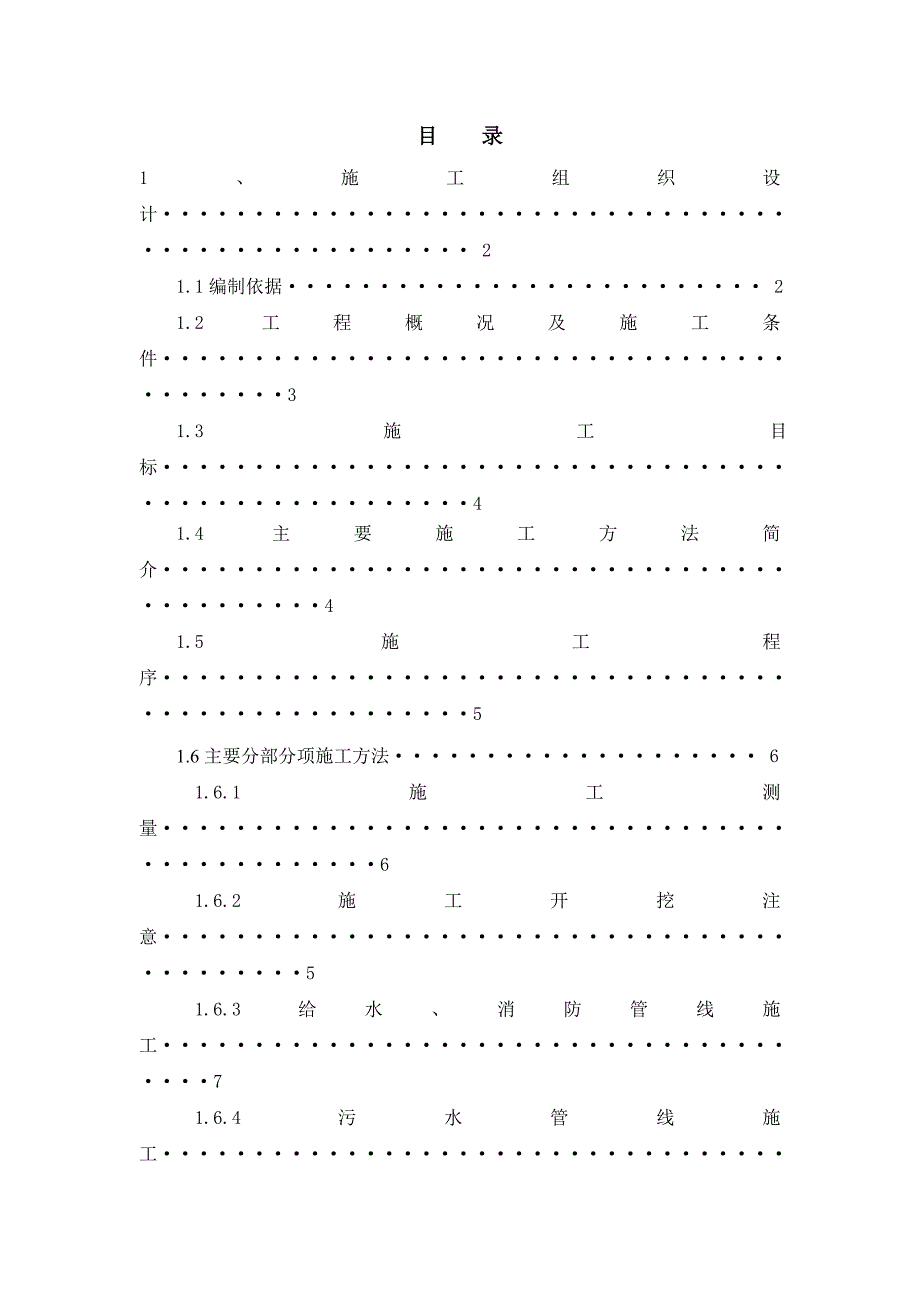

1、目 录1、施工组织设计 2 1.1编制依据 21.2工程概况及施工条件31.3施工目标41.4主要施工方法简介41.5施工程序51.6主要分部分项施工方法 61.6.1 施工测量61.6.2 施工开挖注意51.6.3 给水、消防管线施工71.6.4 污水管线施工121.6.5 雨水管线施工161.6.6 热力管线施工192. 项目班子机构及劳动力安排352.1 项目班子机构：372.2劳动力安排413.质量保证体系和保证措施243.1建立完善、全面的质量管理体系243.2建立健全完善的质量保证体系243.3建立严格的工地质量管理制度243.4建立严格的材料进场管理制度243.5建立完善质量检测

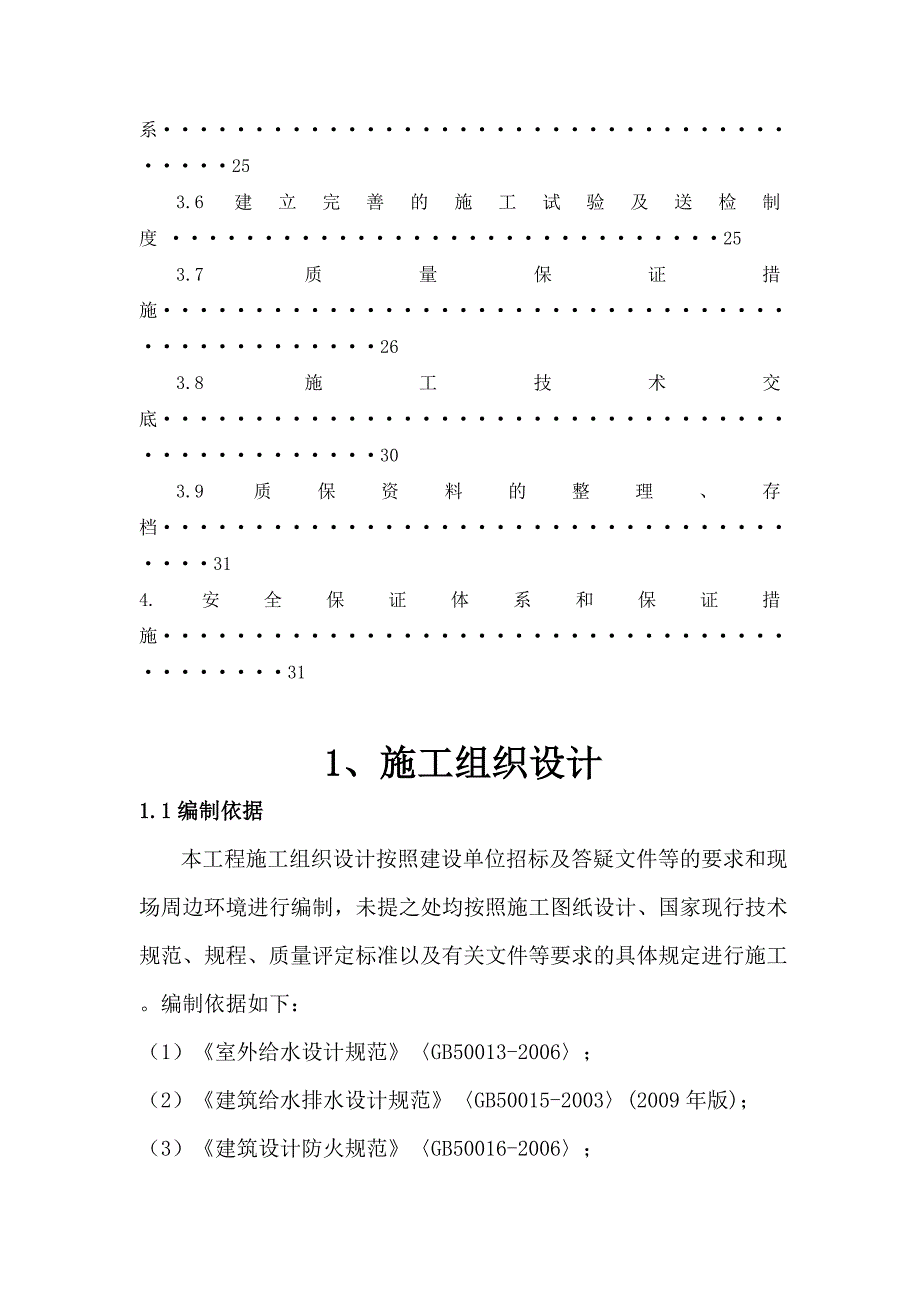

2、体系253.6建立完善的施工试验及送检制度 253.7质量保证措施263.8施工技术交底303.9质保资料的整理、存档314.安全保证体系和保证措施311、施工组织设计1.1编制依据本工程施工组织设计按照建设单位招标及答疑文件等的要求和现场周边环境进行编制，未提之处均按照施工图纸设计、国家现行技术规范、规程、质量评定标准以及有关文件等要求的具体规定进行施工。编制依据如下：（1）室外给水设计规范GB50013-2006；（2）建筑给水排水设计规范GB50015-2003(2009年版)；（3）建筑设计防火规范GB50016-2006；（4）建筑给水排水及采暖工程施工质量验收规范GB50242-2
3、002；（5）给水排水管道工程施工及验收规范GB50268-2008；（6）城镇给水排水技术规范GB50788-2012；（7）湿陷性黄土地区建筑规范GB50025-2004；（8）湿陷性黄土地区室外给水排水管道工程构筑物S531-15；（9）室外排水设计规范GB50014-2011；（10）给水排水构筑物工程施工及验收规范GB50141-2008； （11）城镇供热管网设计规范 （12）城市供热管网工程施工及验收规范（13）城镇直埋供热管道工程技术规程（14）直埋供热管道工程设计（15）室外排水设计规范GB50014-2011（16）埋地聚乙烯排水管道技术规程CECS164:2004;（17
4、）城镇给水排水技术规范GB50788-2012；（18）九院小区三期工程及室外管线综合图设计.（19）本工程管线综合规划图、竖向规划设计图及单体建筑给排水专业施工图；（20）现行的其它有关规范及规程。1.2工程概况及施工条件本工程为太原市九院小区三期室外工程， 位于山西省太原市万柏林区,九院小区三期西邻开城路，南邻纬二路，东临西山北外环路，整个地块东西长约370.0m，南北长约130.0m。地势西高东低，南高北低，场地坡度较为陡峭。本工程总建筑面积约为.0m2,总户数约1930户(3.5人/户)。地质情况：本工程拟建场地为自重湿陷性场地，湿陷等级为级。勘察期间，本场地在勘察深度范围内，未揭露地
5、下水。施工条件：2014年由于室外地下管线、挡土墙、庭院与主楼裙楼、独立商铺、办公楼同时施工，为了互不影响施工，最先进行2#楼消防水池方涵及各化粪池施工。1#、2#楼主楼北边东西走向管线和1#楼西边管线以及3#、4#楼北边东西走向管线受主楼施工影响，不能进行施工，待主体结构封顶后进行施工。10米小路上地下管线计划通长施工，为保证1#楼主楼施工材料及运输，须在10米小路开成路口处开门。施工经二路两侧所有地下管线施工时，需要封堵纬二路西边大门。为保证不影响4#楼主楼以及管线施工，保证材料运输，须在4#楼东南边围墙处开门。纬二路上管线须在3#、4#楼处化粪池施工完毕后进行破路面及拆除马路牙和迁移树木
6、后，方可进行施工。1.3施工目标（1）进度目标：室外工程计划于2014年3月20日开工，2015年9月1日竣工。单体工程计划于2014年10月15日全部完工。（2）质量目标：工程质量达到“合格”标准,争创“市优”。（3）安全目标：杜绝死亡、重伤事故，轻伤事故频率控制在2以内。（4）文明施工目标：文明现场达标，创太原市文明施工样板工地。（5）环境保护目标：降低施工噪音，减少大气污染，控制污水排放，保持环境整洁。1.4工程的重点和难点2014年九院工程可分为三个主要目标及管理重点：第一个是商铺主体及内装饰安装工程，第二个是室外管网道路及配套工程，第三个是主体及二次结构装饰安装工程。三个目标即独立又
7、相互交叉，室外工程影响商铺的竣工，主体工程影响室外工程衔接。在不便于施工的条件下，与甲方、监理积极的沟通，努力创造施工条件，对室外管网进行划分区段进行施工，在保证不影响主体结构施工的情况下，同时开展室外管网的施工。由于室外管网与单体施工同时进行，各楼做好硬性防护，确保室外管网施工的安全进行。距主楼较近的化粪池开挖，防止基坑塌方，在化粪池周边做好防护措施。1.5施工程序由于室外地下管线、挡土墙、庭院与主楼裙楼、独立商铺、办公楼同时施工，室外管网施工初步计划按单体及室外互不影响进行交错施工，室外管网施工计划2014年3月份中旬开始，首先进行施工的室外管网部位和时间如下：、3月20日开始进行化粪池施
8、工，2#楼消防水池处方涵及管沟施工。、4月20日开始进行10米小路上所有管线施工（从东边六建围墙处至经二路交叉口），为保证室外管网施工，不受主体施工影响，拟定分段施工，为保证分段施工的可操作性，10米小路计划通长施工，在10米小路开成路口处开门，以保证1#楼主体施工材料的进场。；、5月20日开始进行1#楼裙楼、2#楼裙楼、3#楼裙楼、4#楼裙楼南边所有管线施工；、6月份开始经二路两侧所有管线施工，7月底结束（封堵纬二路西边大门）。、7、8月份由于雨季来临，将停止管线施工，开始进行部分挡土墙施工。、9月1日，开始进行各楼北边所有管线施工。、9月底，开始进行门房、换热站施工。1.6主要分部分项施工
9、方法室外管网管线工程施工步骤：材料、机械准备清理场地测量放线开挖清底500厚3:7灰土分层夯实10厚中砂回填（局部检漏沟）下管、管道安装管道试压（合格后）接口防腐保温处理中砂回填至管顶500mm（检查井工程）原土分层回填。1.6.1 施工测量1）、进入现场后，先探明地下各类管线，若遇重要管线，应及时通知甲方，进行保护。2）、进入施工现场后，根据设计资料和建设单位交付的控制点，认真校核各控制点高程及坐标，若与现状不符，应及时与设计单位和甲方联系。3）、导线复测采用全站仪，原有导线点不能满足施工要求时，应进行加密。4）、施工过程中，测量人员对平面和水准测量应准确及时，并应及时向施工人员提供测量数据
10、并现场交桩，测量标志应坚固稳定，施工人员对测量标志应认真保护。5）、编制详细的施工测量方案，严格执行测量复测制度，并对所有的测量成果进行记录整理。6）、技术负责人应会同设计或勘测部门现场交接中线控制桩和设计水准点，并设置护桩，临设水准点应与设计水准点复测闭合。1.6.2 施工开挖注意1）、施工前，由甲方提供施工现场内原有管线管网、电缆、电信等图纸，应对开槽范围内的地上地下障碍物进行现场核查，逐项查清障碍物构造情况，以及与工程的相对位置关系，在进行开挖。当开挖管沟发现发现文物时，应采取措施保护并及时通知文物管理部门。2）、管线、化粪池、方涵开挖土方现场存放，用于各楼商铺回填。3）、土方开挖中发现
