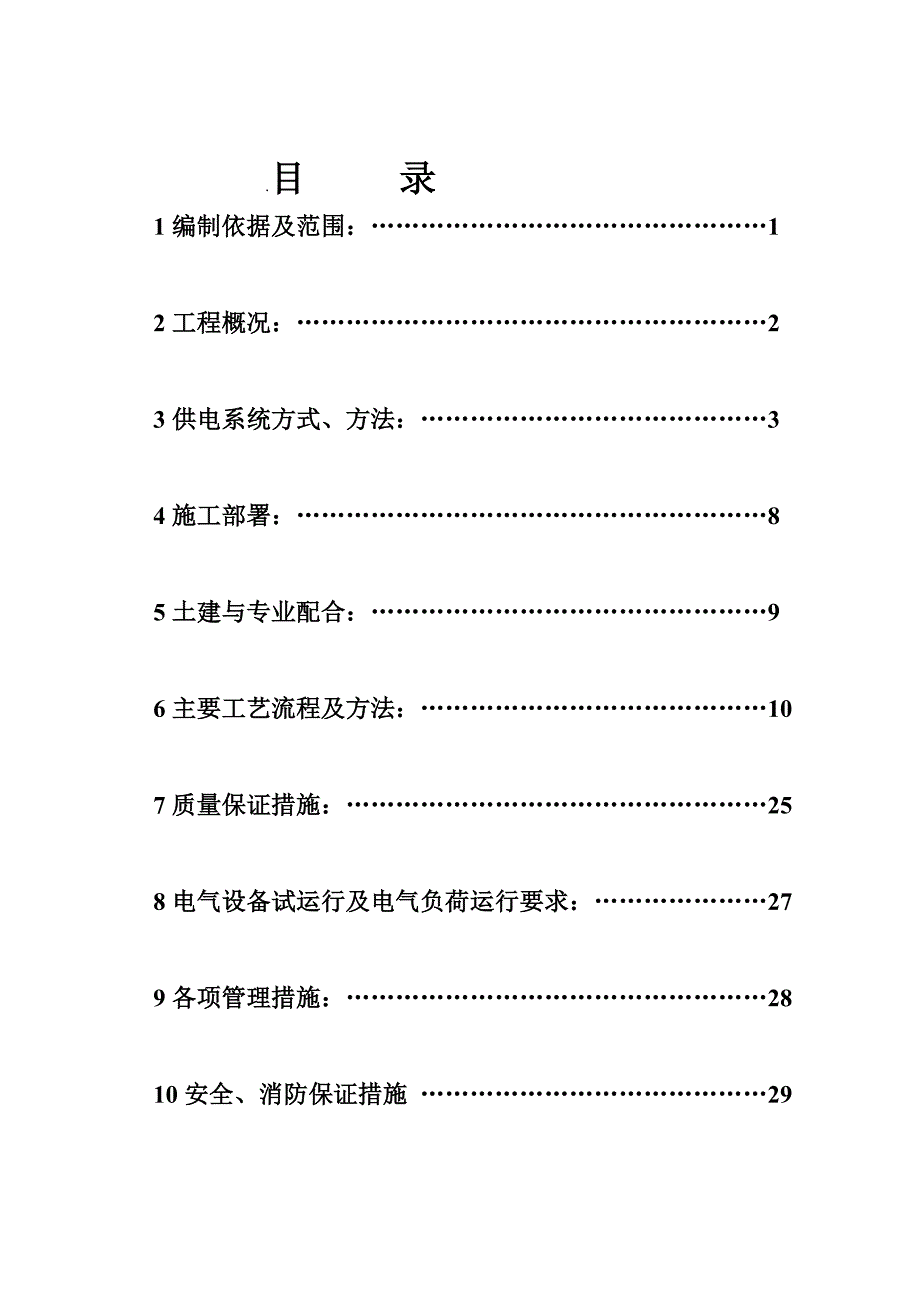

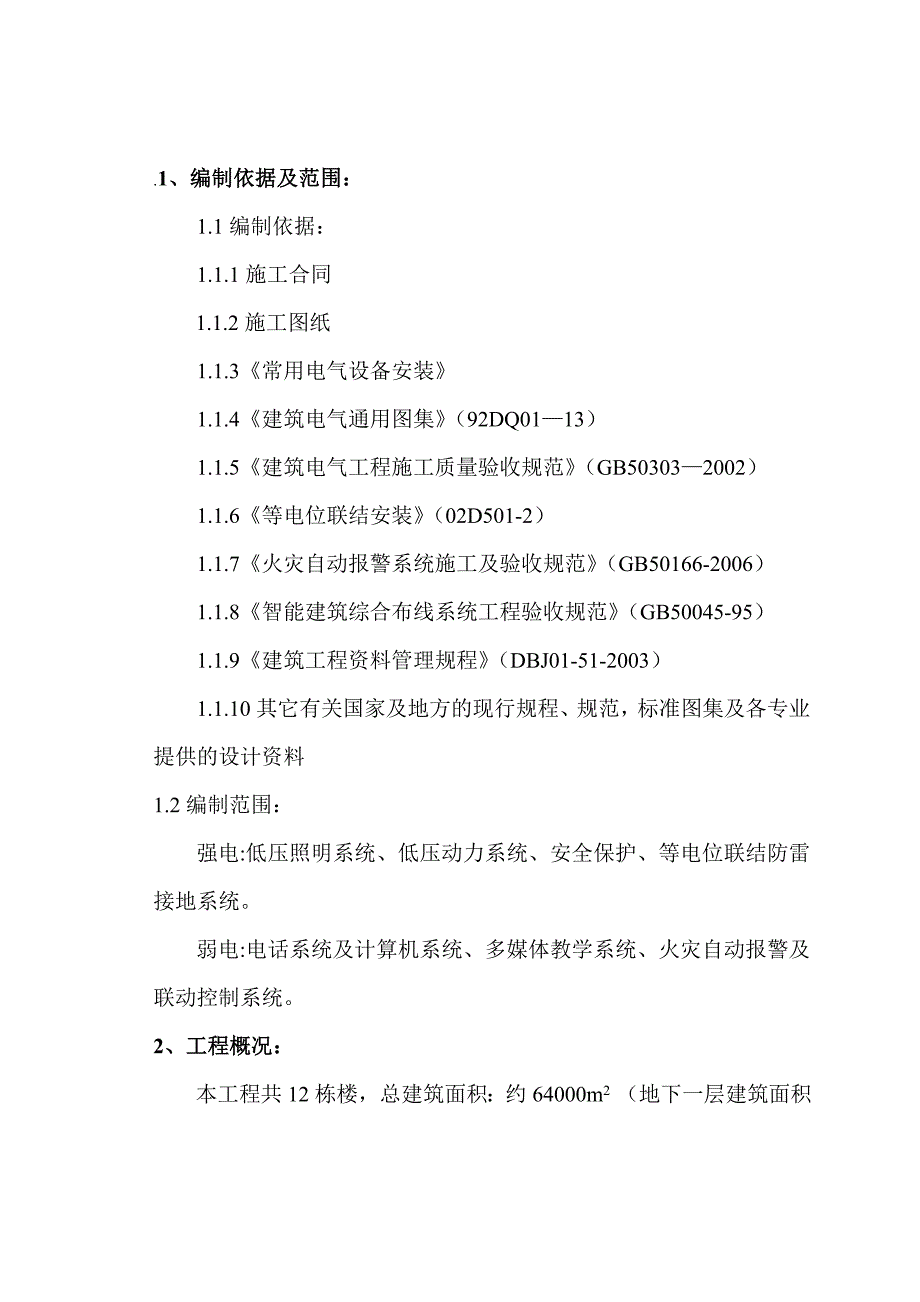

1、.目 录1编制依据及范围：12工程概况：23供电系统方式、方法：34施工部署：85土建与专业配合：96主要工艺流程及方法：107质量保证措施：258电气设备试运行及电气负荷运行要求：279各项管理措施：2810安全、消防保证措施 29.1、编制依据及范围：1.1编制依据：1.1.1施工合同1.1.2施工图纸1.1.3常用电气设备安装1.1.4建筑电气通用图集（92DQ0113）1.1.5建筑电气工程施工质量验收规范（GB503032002）1.1.6等电位联结安装（02D501-2）1.1.7火灾自动报警系统施工及验收规范（GB50166-2006）1.1.8智能建筑综合布线系统工程验收规范（

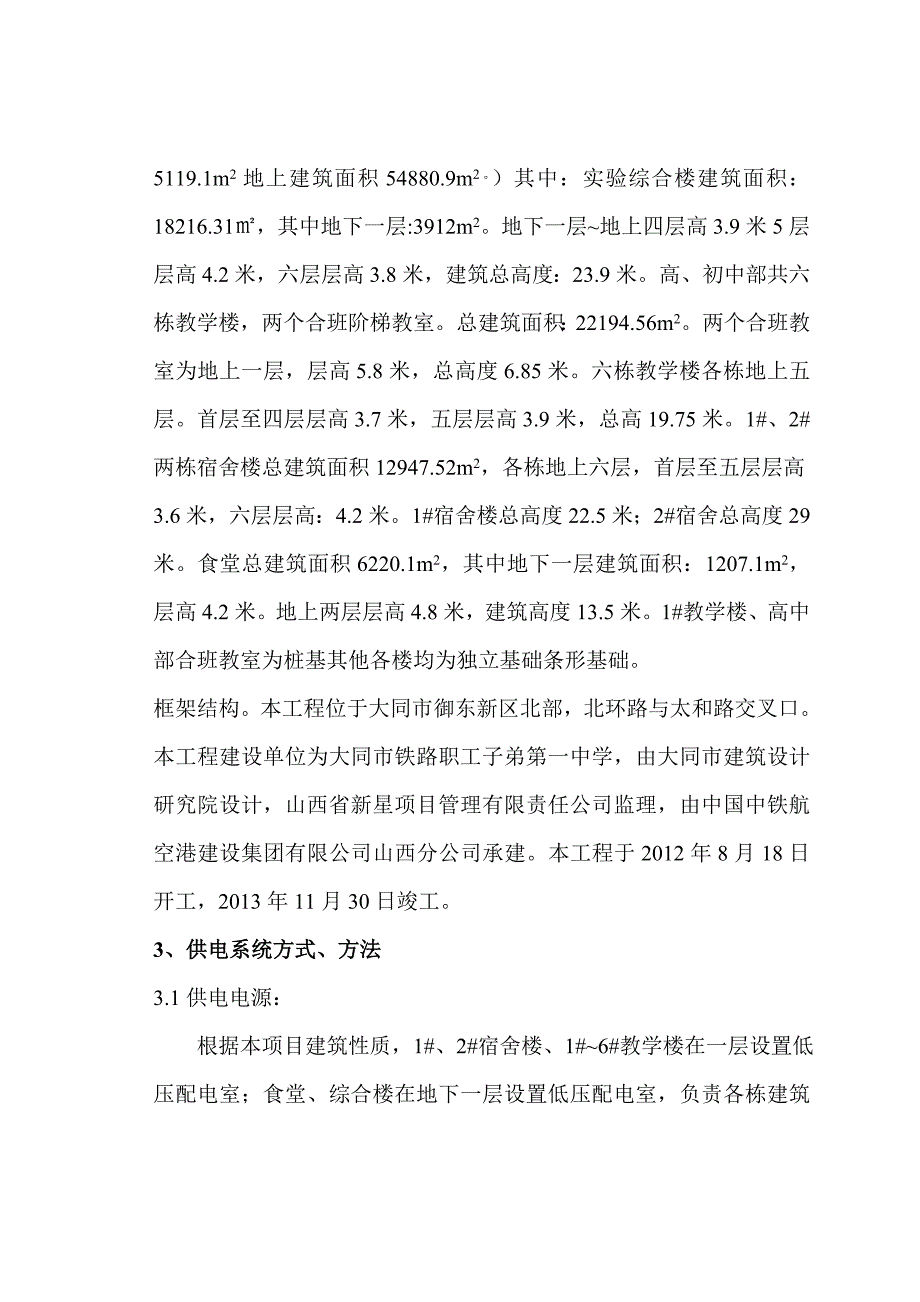

2、GB50045-95）1.1.9建筑工程资料管理规程（DBJ01-51-2003）1.1.10其它有关国家及地方的现行规程、规范，标准图集及各专业提供的设计资料1.2编制范围：强电:低压照明系统、低压动力系统、安全保护、等电位联结防雷接地系统。弱电:电话系统及计算机系统、多媒体教学系统、火灾自动报警及联动控制系统。2、工程概况：本工程共12栋楼，总建筑面积：约64000m2 （地下一层建筑面积5119.1m2地上建筑面积54880.9m2。）其中：实验综合楼建筑面积：18216.31，其中地下一层:3912m2。地下一层地上四层高3.9米5层层高4.2米，六层层高3.8米，建筑总高度：23.9
3、米。高、初中部共六栋教学楼，两个合班阶梯教室。总建筑面积：22194.56m2。两个合班教室为地上一层，层高5.8米，总高度6.85米。六栋教学楼各栋地上五层。首层至四层层高3.7米，五层层高3.9米，总高19.75米。1#、2#两栋宿舍楼总建筑面积12947.52m2，各栋地上六层，首层至五层层高3.6米，六层层高：4.2米。1#宿舍楼总高度22.5米；2#宿舍总高度29米。食堂总建筑面积6220.1m2，其中地下一层建筑面积：1207.1m2，层高4.2米。地上两层层高4.8米，建筑高度13.5米。1#教学楼、高中部合班教室为桩基其他各楼均为独立基础条形基础。框架结构。本工程位于大同市御东
4、新区北部，北环路与太和路交叉口。本工程建设单位为大同市铁路职工子弟第一中学，由大同市建筑设计研究院设计，山西省新星项目管理有限责任公司监理，由中国中铁航空港建设集团有限公司山西分公司承建。本工程于2012年8月18日开工，2013年11月30日竣工。3、供电系统方式、方法3.1供电电源： 根据本项目建筑性质，1#、2#宿舍楼、1#6#教学楼在一层设置低压配电室；食堂、综合楼在地下一层设置低压配电室，负责各栋建筑供电，利用电缆桥架引至各用电点。 具体供电：本工程供电电源由市电网提供的两路10KV电源引入两台室外800KVA箱变。1#箱变低压柜引出380V电源经外线为初一、初二、高一、高二、食堂、
5、综合楼、食堂、南门卫配电。2#箱变低压柜引出380V电源经外线为初三、高三、1#2#宿舍、换热站、西门卫、食堂、综合楼配电。初中部4#楼用YJV224*120干线电缆由楼北侧4轴引入至配电室AA1柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部5#楼用YJV224*120干线电缆由楼北侧11轴引入至配电室AA2柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部6#楼用YJV224*120干线电缆由楼南侧45轴引入至配电室AA3柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部合班教室AL-4配电箱由4#楼AA1柜配电，56轴南侧引入。高中1#楼用YJV224*150干线电缆由楼北
6、侧11轴引入至配电室AA1柜再沿桥架引至电气竖井，再引向各层动力、照明箱；其中一路经和班教师南侧910轴入室内给AL1-4配电。高中2#楼用YJV224*120干线电缆由楼北侧4轴引入至配电室AA2柜再沿桥架引至电气竖井，再引向各层动力、照明箱。高中3#楼用YJV224*120干线电缆由楼北侧11轴引入至配电室AA3柜再沿桥架引至电气竖井，再引向各层动力、照明箱。食堂用YJV224*185、4*120、4*95干线电缆由楼东侧1/DE轴引入至配电室AA1AA3、柜再沿桥架引至电气竖井，再引向各层动力、照明箱。实验合楼用NHYJV224*185、NH4*120干线电缆由楼北侧89/E轴引入至地下
7、一层经500*200桥架到强电间AA1AA4柜再沿桥架引至地下一层动力、照明箱并沿桥架引到电气竖井，再引向各层动力、照明箱。消防负荷为一级负荷，其中较重要的（如应急及疏散照明、补风机、消防排烟、电信设备等）采用二路供电，末端自投，其余为三级负荷。防雷系统，本建筑物按三级防雷设防，采用TN-C-S接地系统，电源重复接地，防雷接地，各种金属管道的等电位联接，弱电系统的工作接地等，共用一组，接地装置，要求接地电阻不大于4。具体做法见05D10-131,133。电话系统及计算机系统、多媒体教学系统、火灾自动报警及联动控制系统等弱电系统均由信息控制中心经室外弱电电缆沟、预留管线、弱电桥架、电气竖井引入各
8、层、各室。3.2供电系统：低压配电系统采用树干式和放射式相结合的方式，插座等分布式负荷采用树干式；容量较大动力系统采用放射式，由配电室直接配电。本工程采用TNS配电系统。消防设备、应急照明和电信动力设备用电采用双回路线路在末级配电箱处互投方式，均设防误操作闭锁，确保两路电源不并列运行。办公区的电源插座回路与照明回路分开配线，以提高供电可靠性。.3.3照明系统：本工程照明分正常照明、事故照明，事故照明包括智能安全出口指示灯、智能疏散指示灯，重要场所出入口灯具设智能应急灯，事故下继续工作照明。事故电源由EPS集中电源柜提供，疏散照明不小于30分钟。办公室照明以荧光灯光源为主，走廊、门厅等区域照明采
9、用日光灯及吸顶灯等。3.4动力系统：本工程动力系统包括排烟风机、电梯、为一级用电负荷，采用双电源双回路末端互投装置，其余为三级用电负荷。3.5电缆桥架、线槽：本工程电缆桥架均采用金属镀锌桥架，电缆桥架的安装做法见建筑电气通用图集92DQ5.50-59及相关手册。3.6多媒体教学系统：多媒体教学系统主要包括网络、幕布、投影仪、广播扬声器；电话、计算机网络干电缆从学校弱电机房引来，由弱电机房通过弱电桥架分配至用户终端，机房内设配线架。弱电系统只做预留，配合专业公司施工（专业提供方案）。3.7电视系统：. 电视系统，本工程仅预留信号管线及电视出线板，电视电缆直埋引入，箱内设备型号甲方另委托专业设计单
10、位进行设计并安装调试，线缆明敷在金属线槽内,或暗敷在金属钢管内。3.8保安监控系统：建筑内设有保安监控系统，对建筑内的重要场所及出口进行24小时监控。监控机房设在楼地下一层消防控制室内，室内设备包括监视器、长时摄像机、控制切换设备、保安监视处理器等，可显示记录，并能发出生光报警信号。本系统只做预留，配合专业公司施工（专业提供方案）。3.9火灾报警消防系统：3.9.1本工程消防等级为一级，消防控制中心设在综合楼地下一层。总控室设：集中报警控制器，彩色图形显示器，快速打印机，事故广播通讯，电梯运行显示屏，事故电源等。此系统包括：火灾自动报警系统、防排烟控制系统、电梯自动归首、紧急广播及消防专用电话
11、系统、非消防电源的强切等。火灾报警采用智能型探测器，报警及控制系统采用总线制，通过各种火灾探测元件的报警信号，联动有关的消防设备，同时也可手动报警及手动控制消防设备。本系统只做预留，配合专业公司施工（专业提供方案）。3.9.2等电位联结、防雷接地系统：电气系统的保护接地、防雷接地、等电位联接结联成一个系统，组成联合接地系统，接地电阻小于等于1欧姆。为确保接地装置可靠性，除利用柱筋和基础钢筋网作自然接地体外，另在建筑外墙离室外地坪下1米处预埋与接地钢筋相连接的镀锌扁钢40*4用以连接人工接地体的接地线。建筑物内部金属管道及其金属支架应作等电位连接，竖井中各金属支架及预埋铁件应可靠接地。所有配电设
12、备，用电设备的外露金属外壳管线、桥架、线槽均应与PE线作可靠电气连接。4、施工部署本工程施工任务将由拥有高素质的施工管理者、熟练的专业技术工人，且熟悉和习惯我公司的管理模式的施工队伍承担。合理而科学的劳动力组织，是保证工程顺利进行的重要因素之一。根据工程实际进度和施工控制计划、工程流量、流水段的划分、机电安装配合的需要及时调配劳动力。4.1质量保证体系4.1.1 组织机构本工程按项目法组织施工，设项目经理部由项目经理，项目生产.副经理，项目经营副经理，项目主任工程师组成项目领导管理层，下设技术组、质量组、经营组、材料设备组、安全保卫及办公室。电气专业设专业工程师一名（公司），质检员一名，电工长
13、一名，电气工长负责全面生产、质量专业的全面技术质量工作。各级管理人员严格执行岗位责任制和考评办法，层层落实确保完成生产任务和各项指标。4.1.2质量保证体系：（见附图一）项目经理.技术负责人项目总工生产经理质检员 预算主管 水暖负责人电气负责人材料主管 土建工长 安全员 水电施工队装修施工队结构施工队5施工计划：根据土建的方式部署，每层按流水作业面施工。生产进度计划，配合土建进度完成各项预埋和安装。5.1劳动力配备计划土建基础结构地上结构装修抹灰清理竣工电气接地及配电室进户管和主干线管预埋等电位及管线暗配预埋二次结构配管、线、缆、设备、安装设备调试、清理人数12人15人18人10人5.2机具配
14、备计划名 称单位数量电焊机台4气焊工具套4液压弯管器套2手动弯管器套8套丝机套4无齿锯台10液压开孔器套6电锤台8电钻台26、主要工艺流程及方法：6.1工艺流程：.6.1.1等电位连接装置：接地级、体 接地干线总等电位端子箱局部等电位箱支线敷设6.1.2电气配管及管内穿线：暗管敷设：煨弯、切管、按使用场所防腐测定箱、盒位置稳住箱、盒管路连接配合现浇砼配管地线焊接封堵管口、箱、盒。明配管路敷设：预制加工管弯、支架防腐箱、盒测位支架固定（胀管法）箱、盒固定管路连接跨接地线封堵管口、箱、盒。管内穿线：扫管穿带线放线与断线导线与带线绑扎管口带护口导线连接线路绝缘摇测盘入盒内电缆桥架安装：弹线定位金属膨胀螺栓安装螺栓固定支架与吊架线槽安装保护地线配电柜、箱安装：设备开箱检查基座制做设备搬运配合土建预埋箱体柜、箱稳、装管与箱连接二次线配线安装盘面实验调整送电运行验收开关、插座安装：线盒清理接线安装灯具安装：检查灯具组装灯具预留孔洞安装通电试运行6.2施工方法：6.2.1熟悉图纸：不但要读通电气施工图，还要阅读建筑和结构施工图以及其它专业图纸。电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合
