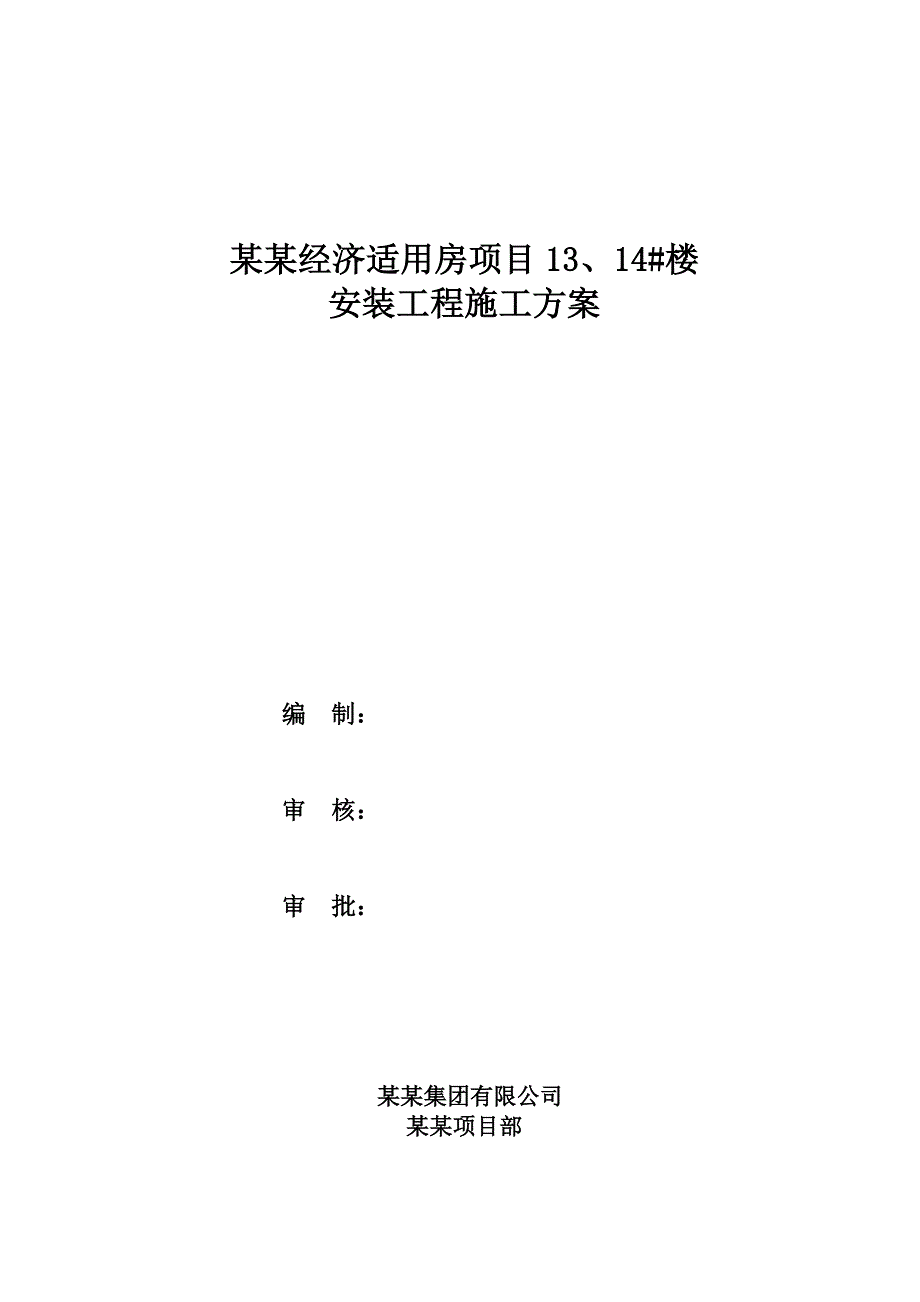

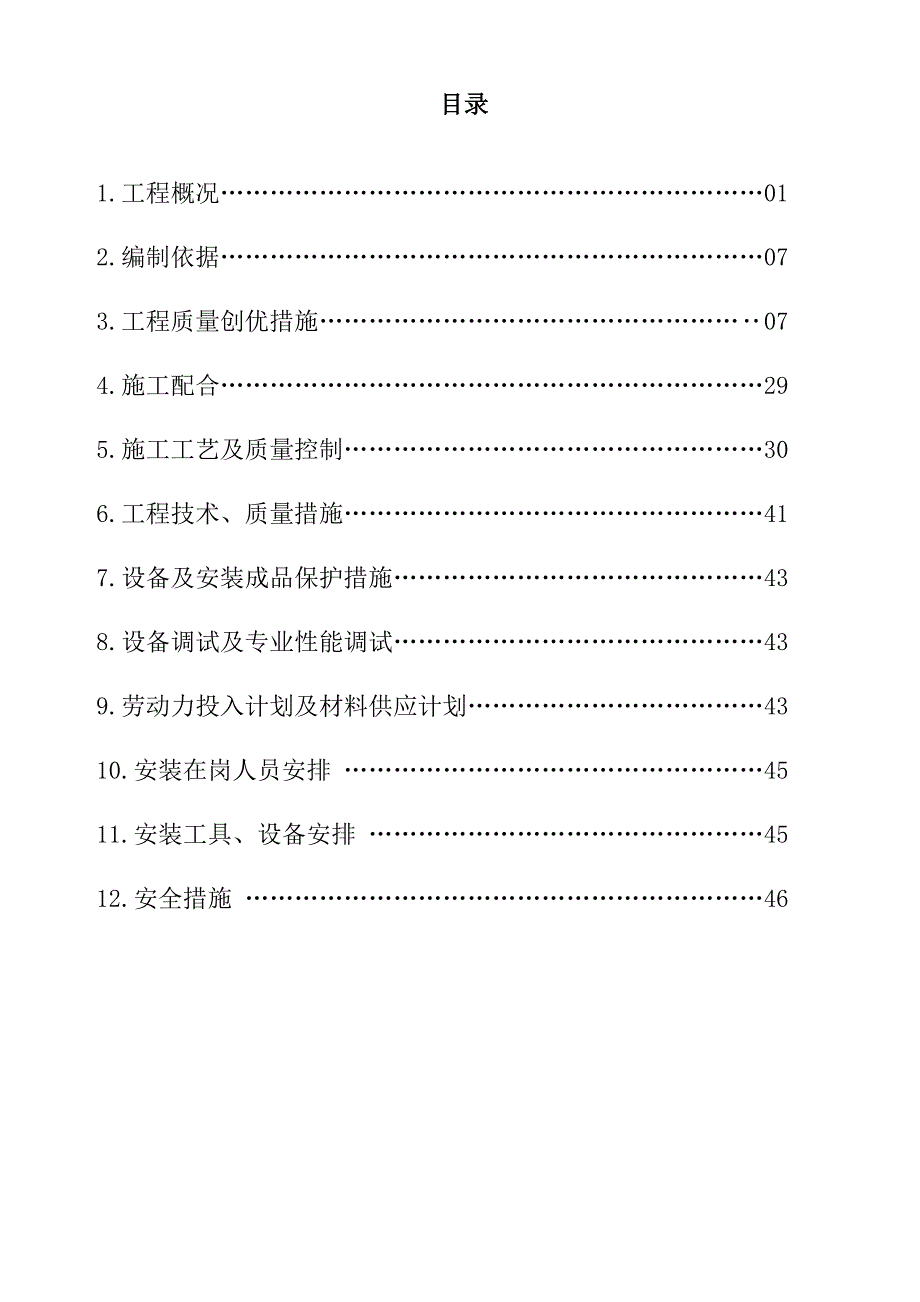

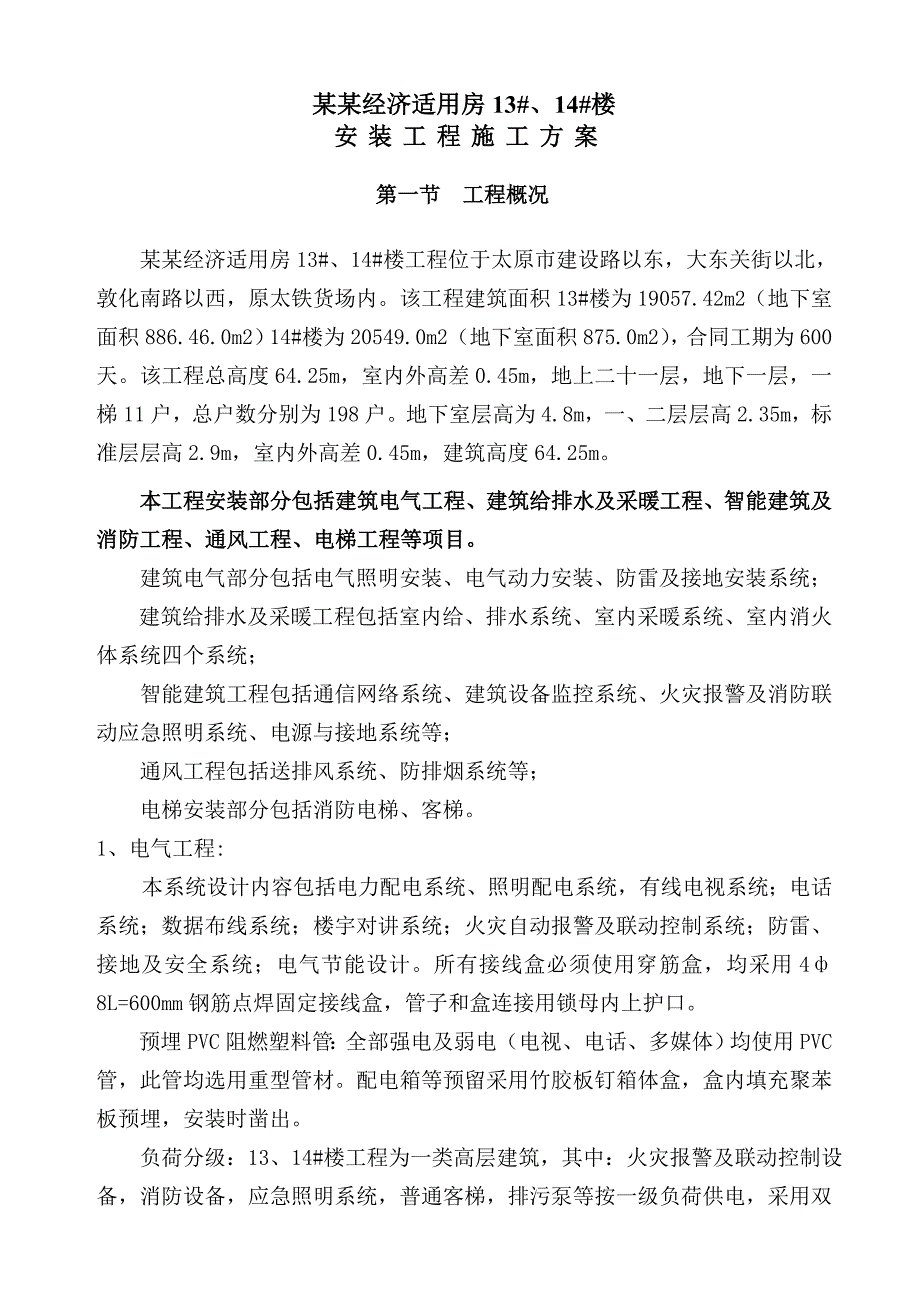

1、 某某经济适用房项目13、14#楼安装工程施工方案 编 制： 审 核： 审 批： 某某集团有限公司某某项目部目录1. 工程概况012. 编制依据073.工程质量创优措施074.施工配合295.施工工艺及质量控制306.工程技术、质量措施417.设备及安装成品保护措施438.设备调试及专业性能调试439.劳动力投入计划及材料供应计划4310.安装在岗人员安排 4511.安装工具、设备安排 4512.安全措施 46某某经济适用房13#、14#楼安装工程施工方案第一节 工程概况某某经济适用房13#、14#楼工程位于太原市建设路以东，大东关街以北，敦化南路以西，原太铁货场内。该工程建筑面积13#楼为1
2、9057.42m2（地下室面积886.46.0m2）14#楼为20549.0m2（地下室面积875.0m2），合同工期为600天。该工程总高度64.25m，室内外高差0.45m，地上二十一层，地下一层，一梯11户，总户数分别为198户。地下室层高为4.8m，一、二层层高2.35m，标准层层高2.9m，室内外高差0.45m，建筑高度64.25m。本工程安装部分包括建筑电气工程、建筑给排水及采暖工程、智能建筑及消防工程、通风工程、电梯工程等项目。建筑电气部分包括电气照明安装、电气动力安装、防雷及接地安装系统；建筑给排水及采暖工程包括室内给、排水系统、室内采暖系统、室内消火体系统四个系统；智能建筑工
3、程包括通信网络系统、建筑设备监控系统、火灾报警及消防联动应急照明系统、电源与接地系统等；通风工程包括送排风系统、防排烟系统等；电梯安装部分包括消防电梯、客梯。1、电气工程:本系统设计内容包括电力配电系统、照明配电系统，有线电视系统；电话系统；数据布线系统；楼宇对讲系统；火灾自动报警及联动控制系统；防雷、接地及安全系统；电气节能设计。所有接线盒必须使用穿筋盒，均采用48L=600mm钢筋点焊固定接线盒，管子和盒连接用锁母内上护口。预埋PVC阻燃塑料管：全部强电及弱电（电视、电话、多媒体）均使用PVC管，此管均选用重型管材。配电箱等预留采用竹胶板钉箱体盒，盒内填充聚苯板预埋，安装时凿出。 负荷分级
4、：13、14#楼工程为一类高层建筑，其中：火灾报警及联动控制设备，消防设备，应急照明系统，普通客梯，排污泵等按一级负荷供电，采用双回路专用电缆供电，在最末一级配电箱处设双电源自投装置。其余用电负荷及一般照明采用单电源供电均按三级负荷供电，住宅每户用电量按5KW考虑 。 供电方案：由城市电网引入本工程变配电室的两路10KV电源及其分界小室属城市供电部门负责，不包括在本设计范围内，要求引来的两路10KV电源互相独立，溯其源端应来自两个不同的35KV变电站，当其中一个电源发生故障时，另一个电源不应同时受到破坏。在本楼地下室设一个低压配电室，电源分界点为本工程低压配电室电源进线柜内的进线开关。低压配电
5、系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式为主，局部采用链式配电，对于照明及一般负荷采用树干式与放射式相结合的供电方式。系统采用TN-C-S制式。照明配电：在配电室、楼梯间、前室等场所设置应急照明，在走廊、安全出口、前室、楼梯间等处设置疏散指示等，均为常明型。其指示标志应符合国家标准,消防安全标志GB13495-1992相关规定。计量方式：高供高计，在中心配电室计量，低压处住户照明、动力分开计量，住户为分户计量。线路敷设：住宅入户电缆选用WDZN-Y JE-1KW电缆，商铺入户电缆选用WDZN-Y JE-1KW电缆，低压配电干线选用WDZ-Y
6、 JE交联电缆，消防电源电缆选用NH-BV-450V、VV39耐火防水电缆；电缆在桥架上敷设和穿焊接钢管敷设，沿顶板、墙暗敷设正常照明干线选用预制分支电力电缆，所有电力和照明支线除供给消防等重要负荷的配线选用BV-450V型耐火导线，穿焊接钢管暗敷，控制线为NH-KVV型阻燃导线。灯具安装高度低于2.4m的线路及插座线路导线均为三根；消防用电的配电线路均暗敷不燃结构体内，且保护层厚度不小于30mm，采用金属管或金属线槽明敷处应在其上涂防火涂料保护。电线及电缆在金属线槽内不宜有接头，但在易于检查的场所，可允许在线槽内有分支接头电缆和分支接头的总结面积不应超过线槽内总截面积的75%。电缆桥架水平敷
7、设时，其支撑点间距不宜大于1.5m，垂直敷设时，其固定点间距不大于2m，同一桥架向一级负荷供电的两路电源电缆应采用隔板隔开，钢质电缆桥架直线段长度超过30m时，宜设置伸缩节，电缆桥架跨越建筑物伸缩缝时，应设置补偿装置。电缆桥架及其支架全长应不少于两处与接地干线连接，所有强、弱电竖井内均垂直敷设2条，水平敷设1圈-40*4热镀锌扁钢，其下端应与接地网可靠连接，水平与垂直接地扁钢间可靠焊接，电气竖井的接地扁钢每三层与楼板钢筋做等电位焊接。保护措施：利用结构基础钢筋网做接地系统。配电系统的接地形式采用TN-S系统，接地保护线采用专用，不得与工作零线共用。总电源进线处均做重复接地配电回路设专用保护线（
8、PE线），凡正常不带电而绝缘损坏时可能带电的电气设备的金属外壳、金属支架等物体均应与PE线可靠联接。本工程采用联合接地系统，变压器中性点接地、防雷接地、电子信息系统接地、安全保护接地及及各弱电接地。接地电阻不应大于1欧。防雷与接地：本建筑为二类防雷建筑，由0.000m起每三层做均压环，均压环均与该层外墙上的所有金属构件引下线连接，均压环利用梁内两根16以上主筋通长焊接形成。无设计梁的均重新沿墙敷设2 16钢筋通长闭合。60m起每两层做防侧击雷避雷带，外墙上的金属构件与避雷带连接，垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接。电气竖井内的接地扁钢每三层与楼板钢筋做等电位联接。在屋顶女儿
9、墙采用10镀锌圆钢敷设避雷带作接闪器；并采用10镀锌圆钢做避雷带支架，支架间距1米，高为0.1m。利用结构内主筋（不少于二根16mm）作引下线； 60m以上每两层将外周梁主钢筋做贯通焊接与引下线可靠连接进行防侧击雷；利用基础内底梁不少于两根主钢筋在地下做贯通处理，（所有贯通连接钢筋均采用216 L=1800mm镀锌圆钢与主筋焊接）形成等位体，并与引下线可靠焊接。接地电阻要求小于1欧姆。所有进出建筑物的金属管道及电气设备的接地装置应在进出处与防雷装置联接。所有突出屋面的金属物体应与避雷接地可靠联接。有线电视系统：有线电视信号电缆由室外引入本楼弱电机房，电视电缆除在管井由弱电线槽处沿弱电线槽敷设外
10、，其他均穿PVC暗敷设（地下室、一、二层为钢管）。箱底距地0.8m,电视插座均为暗装，距地0.3m。电话系统：本工程电话由室外引入本楼弱电机房，住宅内各户均设一对电话线，电话干线采用HPVV电话电缆，沿线槽敷设，分支线采用RVB电话线穿PVC管暗敷。电话分线箱在管井内距地面0.5m明装，电话线出线座底边距地面0.3m明装。数据布线系统：数据信号由小区弱电控制中心引致本楼地下层弱电机房，数据配电架在电气管井内明装，底距地0.2m，信息插座采用RJ45超五类型，暗敷，底距地0.3m。楼宇对讲系统：在住宅一层入口处设置对讲控制盘，各户设置对讲电话机，对讲楼层控制器箱管井内明装，底距地1.2m，住户对
11、讲电话机明装，距地1.4m，对讲信号电缆除在管井及设备层有弱电线槽处沿弱电线槽敷设外，其他均穿PVC管暗敷设。火警报警及消防联动系统：火警报警系统，在公共走道，商业部分等处设置感烟探测器，各单元一层大厅设火灾显示盘，底边距地1.5米安装；各层楼梯口设置火灾声光报警器，壁装底距地2.0米，在配电室水箱间，弱电机房和电梯机房处设消防专用电话，并在各层设置手动报警按钮。2、给排水工程给排水、雨水、空调水、采暖、消防管道留洞及通风预留洞等均采用20Kg/M3聚苯板预埋，安装施工时凿出。（1）给水、热水系统：生活给水系统水源为市政给水管网，生活给水水质应符合现行国家标准。户内给水支管采用无规共聚聚丙烯（
12、PPR）给水管，热熔连接。生活给水干管及立管采用钢塑复合压力管，卡套式连接。工作压力0.20MPa，生活给水系统必须采用与管材相适应的管件，所涉及的材料必须达到饮用水卫生标准。该工程生活供水楼内系统分三个区，地下一层至二层为低区（1区），设计流量2.0L/s，设计工作压力0.20 Mpa，低区给水系统所需水量、水压由市政给水管网保证。三一十二层为中区（2区）设计流量6.56L/s，设计工作压力0.55 Mpa。十三层二十一层为高区（3区），设计流量6.12L/s，设计工作压力0.8 Mpa，中区、高区生活供水由室外水泵房无负压供水设备供水。中区、高区入户给水支管水表前设AD型支管减压阀，阀后压
13、力0.20MPa。（2）生活污废水系统：本工程污、废水采用合流制，室内0.000以上污废水重力自流排入室外污水管，地下室废水采用潜水排污泵提升至室外雨水管。住宅厨房及卫生间污水支管采用硬聚氯乙烯PVC-U管，专用胶粘结。专用通气管、排水立管及干管二层以下采用抗震柔性接口离心排水铸铁管，承插法兰连接；三层以上采用聚丙烯超静音管。地下一层积水坑内与潜污泵连接的压力废水管道采用热镀锌钢管。雨水排水系统采用钢制87型雨水斗，热镀锌钢管法兰或沟槽连接。住宅卫生间设专用通气立管，每隔二层设H管件与污水立管相连，厨房不设专用通气管，仅设伸顶通气管。屋面雨水系统采用内排水系统，屋面雨水经雨水斗和室内雨水管排至
14、室外雨水管道。空调冷凝水收集后汇入立管排放至散水。（3）室内外消火栓系统：消防水用量：消火栓系统采用无缝钢管，焊接接口，阀门及需拆卸部位采用法兰连接，建筑外墙以外的埋地管待用内衬水泥砂浆球墨铸铁（转化接头在室内）承插接口橡胶圈密封，管材和接口要求承压0.20MPa。室内消火栓系统40L/S，火灾延续时间为2h，室内外消火栓系统一次灭火用水量为288M3，室外消火栓给水系统水源为市政给水管网，水量、水压由市政给水管网保证，在红线内设生活、消防合用的室外低压给水环状管网，在该环管上设两套室外地下式消火栓，火灾时供城市消防车吸水，向着火点加压供水灭火。室外低压给水管道的水压，当生活和消防用水量达到最大时，不应小于0.1MPa，室外消火栓距高层建筑物外墙距离不宜小于5m，并不宜大于40m，距路边距离不宜大于2m。室内消火栓系统采用临时高压制，设计工作压力为1.05 MPa，消火栓系统专用泵设于室外消防水泵房内，共两台，一用一备，本系统一次灭火用水量288m3储于室外地下消防水池内。室内消火栓系统为环状管网消火栓入口处设阀门、止回阀，消火栓系统由室外消防水泵房内消火栓系统专用泵来保证，消火栓的设置保证同层任何部位有两个消火栓的水枪充实水柱同时到达。屋顶设有效容积
