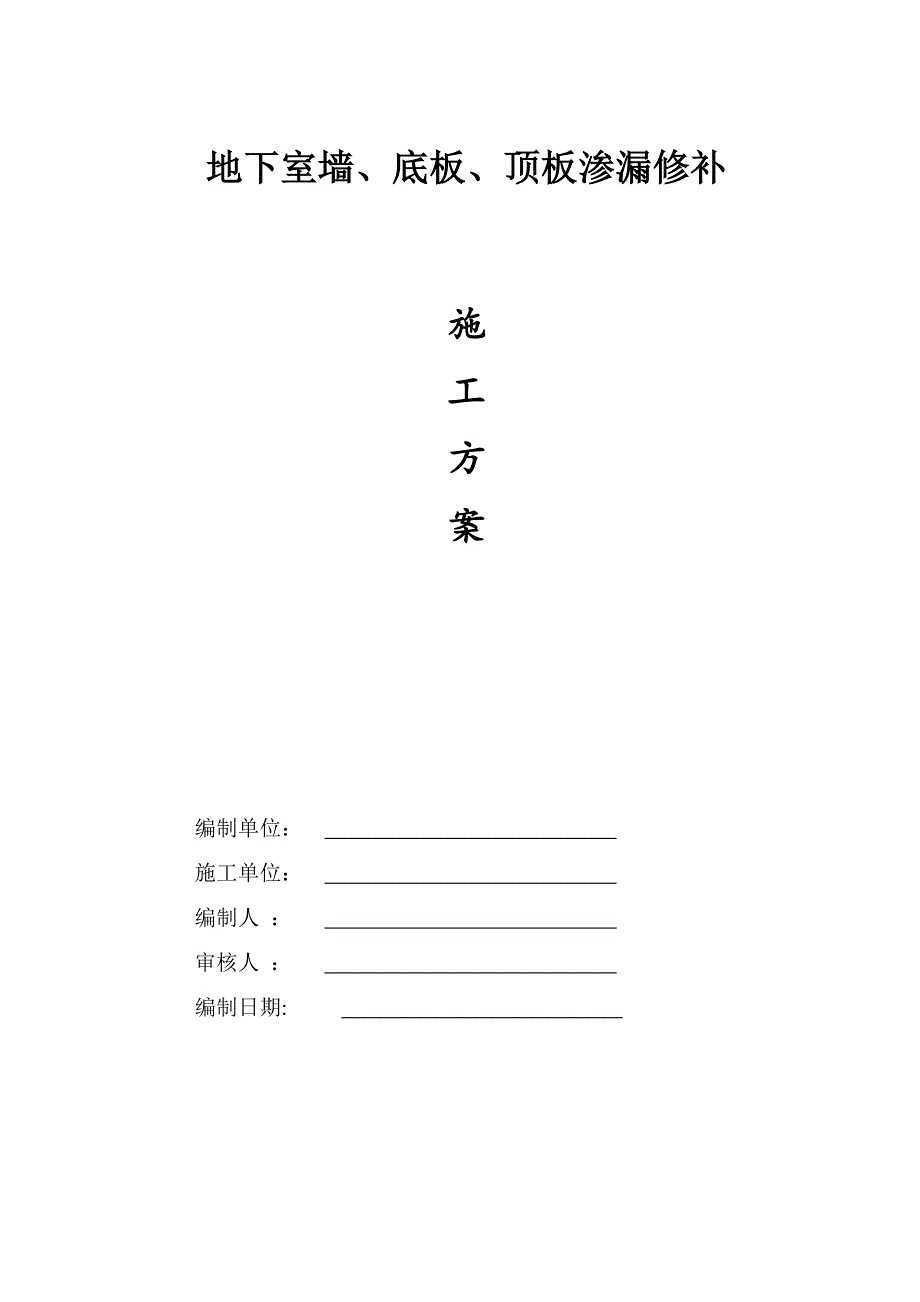

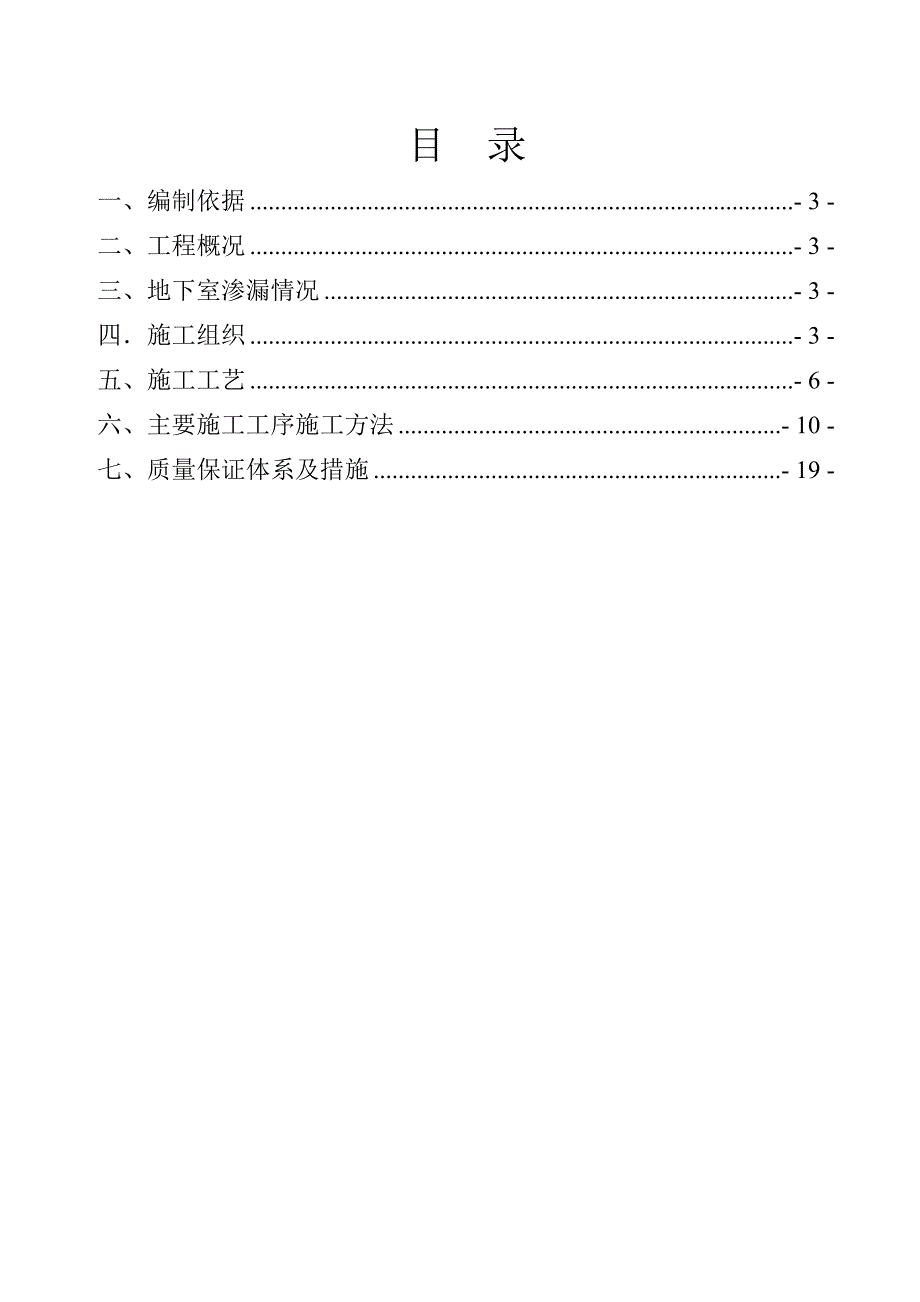

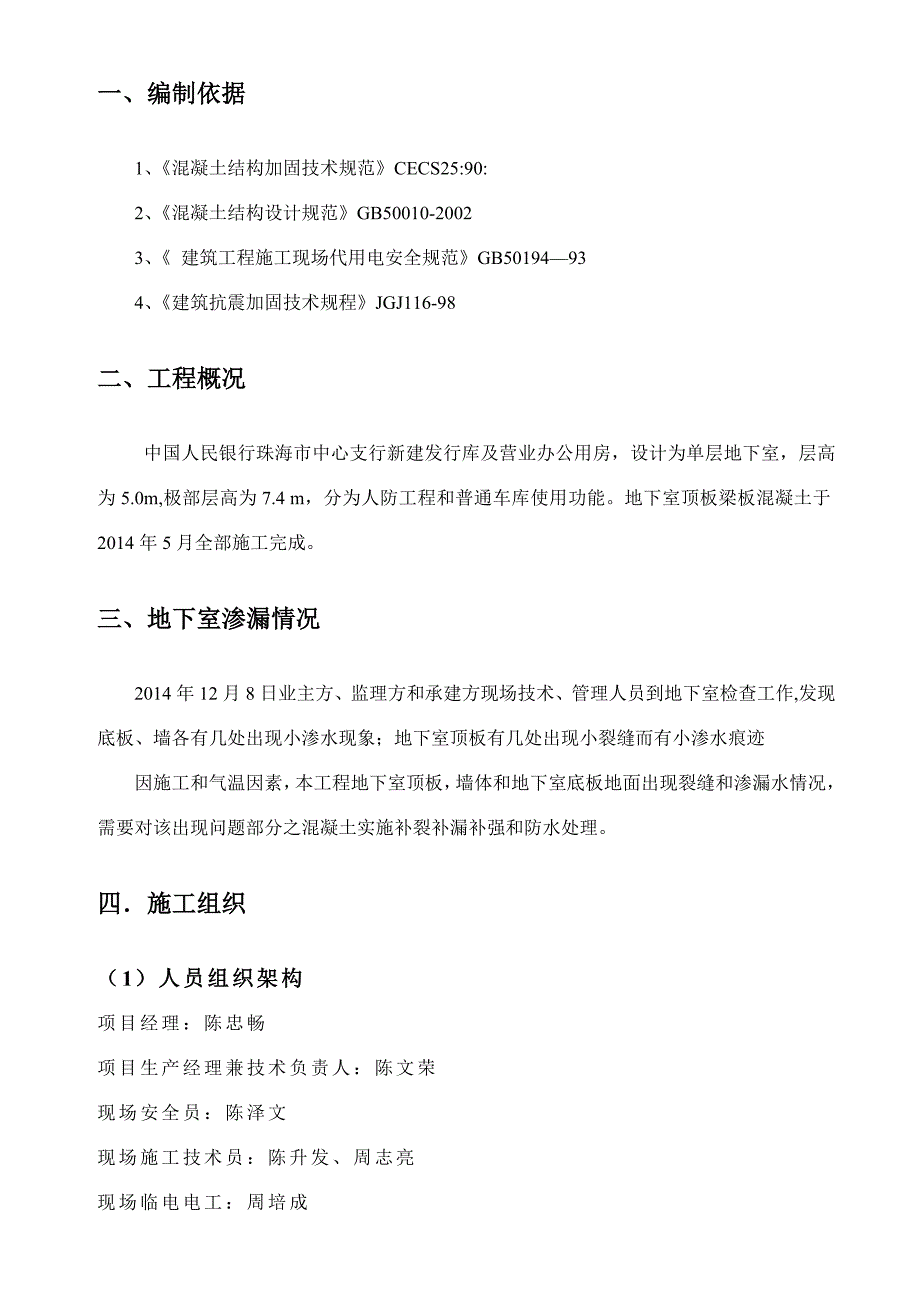

1、地下室墙、底板、顶板渗漏修补施工方案编制单位： 施工单位： 编制人 ： 审核人 ： 编制日期: 目 录一、编制依据- 3 -二、工程概况- 3 -三、地下室渗漏情况- 3 -四施工组织- 3 -五、施工工艺- 6 -六、主要施工工序施工方法- 10 -七、质量保证体系及措施- 19 -一、编制依据 1、混凝土结构加固技术规范CECS25:90:2、混凝土结构设计规范GB50010-20023、 建筑工程施工现场代用电安全规范GB50194934、建筑抗震加固技术规程JGJ116-98二、工程概况中国人民银行珠海市中心支行新建发行库及营业办公用房，设计为单层地下室，层高为5.0m,极部层高为7.
2、4 m，分为人防工程和普通车库使用功能。地下室顶板梁板混凝土于2014年5月全部施工完成。三、地下室渗漏情况2014年12月8日业主方、监理方和承建方现场技术、管理人员到地下室检查工作,发现底板、墙各有几处出现小渗水现象；地下室顶板有几处出现小裂缝而有小渗水痕迹因施工和气温因素，本工程地下室顶板，墙体和地下室底板地面出现裂缝和渗漏水情况，需要对该出现问题部分之混凝土实施补裂补漏补强和防水处理。四施工组织（1）人员组织架构项目经理：陈忠畅项目生产经理兼技术负责人：陈文荣现场安全员：陈泽文现场施工技术员：陈升发、周志亮现场临电电工：周培成施工人员：3-4人（2）设备、械器组织施工人员进场施工时应具
3、备齐全的施工器械及设备，满足在不同条件下的施工需要，从而确保施工过程安全、优质的进行。施工设备见下表：设备名称数 量备 注DZ型高压堵漏灌浆机（DZ-8888型）2高压堵漏灌浆，可在0-10秒内提升由0-1500Spi工作压力。锁紧针头一批插入混凝土内面止水针头手套、口罩、护眼罩人手一套必备，且应抗树脂和溶剂搅拌机和搅拌桶2套必备换气设备1台必要时使用修补工具若干混凝土表面修补用砼表面打毛机及钢刷1台除去浮尘，露出坚实骨料冲击电钻、角磨机和手动灌浆机器各1台安装金属嘴和灌膨胀胶 树脂刷4把涂刷树脂用（3） 工期目标 根据本工程特点、规模,结合我公司施工能力和管理水平，我公司计划总工期 5天左右
4、加固补强防水工程全部完工。五、施工工艺 (1) 概述高压灌浆堵漏的基本原理：利用机械的动力，将专用的液体药剂高压注入0.2以上的发丝裂缝中,持续增压可将止水剂灌入到0.01以上细微裂缝中,准确有效封塞漏水处。当药剂遇到裂缝的水分会迅速聚合反应、分散乳化、凝回成弹胶休或发泡膨胀形成无数的独立汽泡将水流完全的堵塞在结构体之外,以达到完美防水止漏效果。高压灌注堵漏技术的应用是目前世界上先进、有效的施工工艺。(2) 选用材料：1)修补材料选用种类：DZ-101环氧树脂、堵漏灵（速凝型）、DZ-3200高强度油溶性堵漏剂、DZ-3300高弹性水溶性堵漏剂。2)选用各种材料特点及参数：DZ-101环氧树脂
5、:产品简介:DZ-101灌缝胶系甲、乙双组分改性环氧类低粘度液状胶粘剂。具有粘度低、放热少、适用期长、灌注工艺简单等特点。产品特点:1、粘底很低、渗透力强,能注入0.1宽的微裂缝； 2、抗老化、耐介质(酸、碱、水)性能好； 3、不含挥发性溶剂、硬化时不收缩； 4、固化后韧性和抗冲击能力优异； 5、可操作时间长、绿色环保。产品特性：1、本产品为双组分混凝土裂缝用环氧树脂灌浆料，其粘度低、流动性好、渗透性强。 2、可灌细小裂缝（0.1）,可操作时间长,固化收缩率小。 3、常温反应固化，固化物抗压强度、抗拉伸强度高。 4、本产品与混凝土及其它建材粘结性能优异，抗渗及防水性能好。 5、固结体耐久性、耐
6、老化好，耐化学物质如稀酸、稀碱等腐蚀性能好，基本无毒。 6、灌浆工艺简单，灌浆料固化速度可调。推荐用于：1、各种建筑工程混凝土裂缝的灌浆、加固、止水、密封。 2、建筑物基础加固、防沉。 3、隧道、矿山掘进中软弱地层的止水和固结稳定的预注浆。 4、大坝、桥墩、隧道的防渗、堵漏与补强。产品技术参数：物理性能性能项目性能指标比重（g/3）0.9-1.0可操作时间（min）30固化时间（天）7胶体性能（Mpa）抗拉强度20受拉弹性模量1500抗压强度50粘结性能（Mpa）钢-钢抗剪强度10环保性能本产品符合室内装饰装修材料胶粘剂中有害物质限量老化性能90d，钢-钢抗剪强度降低率10%堵漏灵：产品简介：
7、 本产品有高效防潮、抗渗、堵漏材料。具有快凝快硬、快速止水堵漏，抗渗防裂、永久防水等显著特点，与新、老混凝土、砖、石、铁等基层牢固粘结，可带水作业、防火、无毒、无害。为单组分灰黄色粉料。推荐用于：1、建筑屋面裂缝的堵漏； 2、水池、地下室、厕浴间参水的堵漏； 3、新建房楼屋面多孔板接缝的防水； 4、铁路、公路隧道渗水的堵漏； 5、城市地下管道和自来水管道的紧急抢修。产品技术指标（温度2020c）:加水量（%）凝结时间（min）抗压强度（Mpa）30-35初凝终凝30分钟1小时1天28天2-35-81020.030.050.0DZ-3200高强度油溶性堵漏剂产品简介:DZ-3200系属低溶剂结构
8、补强型、单液型（油性）聚氨酯注浆液，与水作用后，迅速发泡膨胀堵塞其裂缝，达到止水、超结构补强之目的；亦可与低量催化剂配合使用，依实际施工需要来调整发泡速度，以期达到完美止漏补强之用。产品特性：1、粘底低于水接触立即起化学反应而发泡膨胀； 2、超结构补强、高膨胀率、韧性佳、不收缩； 3、与基材黏着力强且抗化学性佳（可抗饮用水、海水、废水稀释之酸碱性化学品）； 4、与饮用水接触之区域亦可使用； 5、适用于单液型高压灌注机及其它机具。应用范围：1、封填隧道、地铁、水坝、地下室、砖材等、混凝土构件上干、湿之裂缝，实际砌合所有接触面。 2、有水压式地下水流之裂缝注射，可配合催化剂使用，在3秒内形成泡沫，
9、与水接触后10分钟内，可完全发泡膨胀及凝固。产品技术参数：1、比重（250c）1.12、黏度（250c，mpas200-3503、与水混合比（重量比：UPC-03/水）40/14、硬化泡体度（g/3）0.15-0.265、膨胀率15-20倍6、混合时间（与2%水混合）20-40秒7、上升时间3分钟8、硬化时间20分9、操作温度（0C）0-500CDZ-3300高弹性水溶性堵漏剂：产品简介： DZ-3300系属低溶剂结构弹性胶体，单液型（水性）聚氨酯注浆液，与水作用后，迅速膨胀凝固堵塞其裂缝，达到止水止的；亦可与低量催化剂配合使用，依实际施工需要来调整速度，以期达到完美的防水止漏之效果。产品特性
10、：1、粘度低于水接触迅速起化学反应而膨胀凝固； 2、高膨胀率、超结构弹性胶体补强、韧性佳、低收缩之特点； 3、与基材黏着力特强且抗化学性能佳； 4、与饮用水接触之区域亦可使用； 5、适用于单液型高压灌注机及其他机具。应用范围：1、灌填隧道、地铁、水坝、地下室、砖材等、混凝土构件上干、湿之裂缝，实际砌合所有接触面。 2、有水压式地下水流之裂缝注射，可配合低量催化剂使用，与水接触后2分钟内，完全膨胀凝固形成结构弹性胶体。产品技术参数：1、比重（250c）0.95-1.252、黏度（250c，mpas200-3503、与水混合比（重量比：UPC-203/水）1/15-204、弹性胶体密度（g/325
11、0C）0.75-1.055、膨胀率%15006、混合时间（400%水混合250C）15-35倍7、诱导凝固时间(250C)25-85秒9、操作温度（0C）0-500C(3)施工工艺流程裂缝调查裂缝处理钻孔安装金属嘴(针)或粘贴注胶底座封缝封缝检查配灌缝胶(剂) 压力注胶(剂)(低压慢注) 固化检验六、主要施工工序施工方法(1) 混凝土裂缝修复前准备工作1）根据需要搭设施工平台，准备施工机械、施工用具、配备电源至使用现场，准备防水补漏药剂或药胶等材料。2)渗水裂缝处调查察看,制定防水止漏方案。3）对暂无渗水出来的混凝土结构较大面积的疏松、麻面、蜂窝、露筋、空洞部分，处理措施及施工工艺如下：凿开松
12、散的混凝土，用角磨机打磨混凝土表面，再用钢丝刷对钢筋处锈，压缩空气除尘或清理干净。4）对较大渗漏处凿开混凝土，清理松散的混凝土,对混凝土表面清洗干净,出水大的地方采用集中引水。 (2)各部份裂缝修补方法 1)顶板裂缝修补： 修补材料为DZ-101环氧树脂 施工工序为：顶板表面处理（打凿V型槽）埋设灌浆咀(针)裂缝表面封闭压力灌浆养护及清理。 顶板裂缝灌浆大样示意图(具体尺寸根据混凝土厚度确定)：高压注浆咀(针)大样图 施工方法（低压灌注）：1、沿裂缝剔槽，槽宽10-15，槽深依混凝土厚度情况决定。用气泵或吹风机吹除槽内灰尘。 2、安装灌金属注浆嘴：在裂缝的正上方垂直钻14孔，安装13灌浆金属咀
