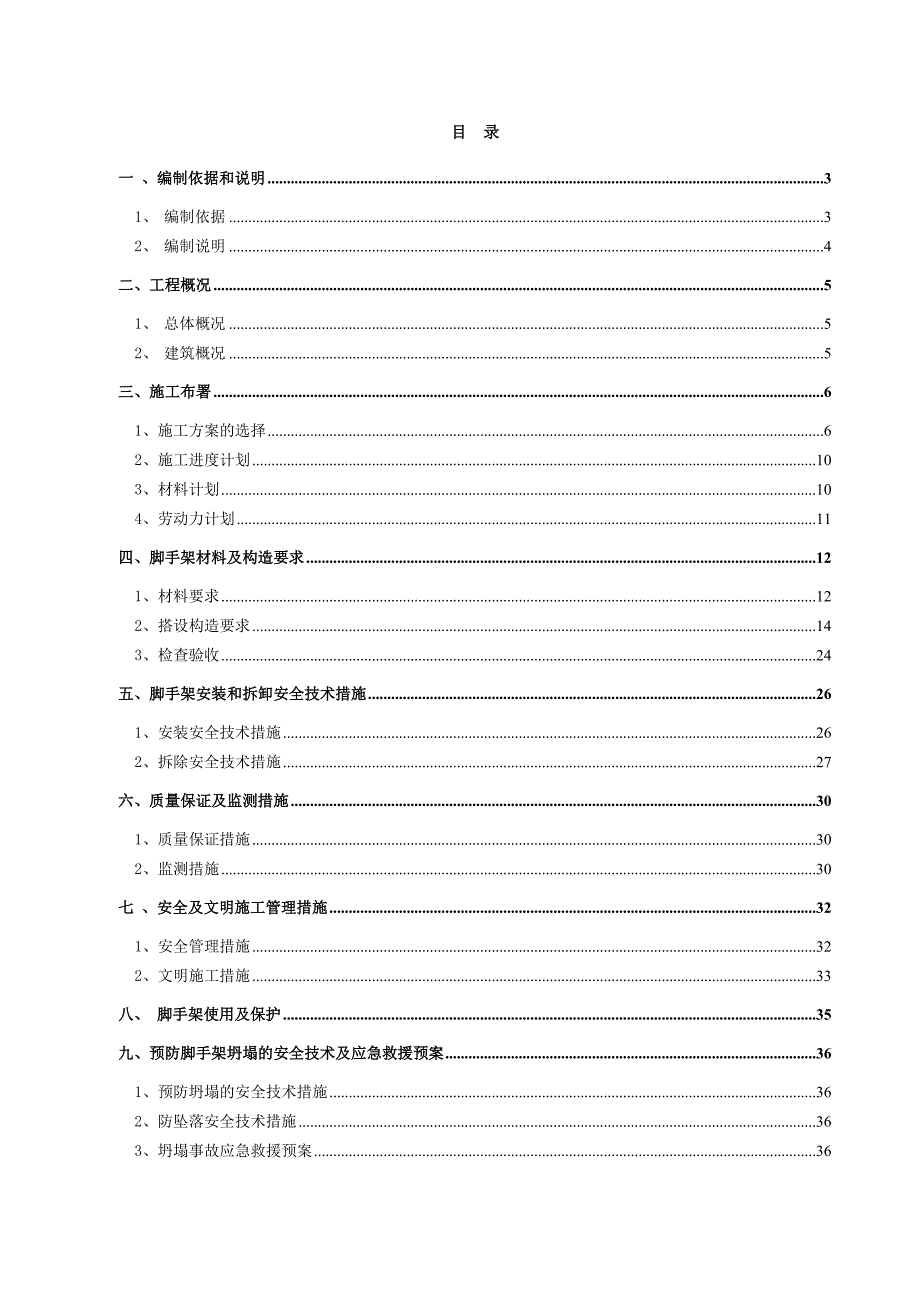

1、目录一 、编制依据和说明31、 编制依据32、 编制说明4二、工程概况51、 总体概况52、 建筑概况5三、施工布署61、施工方案的选择62、施工进度计划103、材料计划104、劳动力计划11四、脚手架材料及构造要求121、材料要求122、搭设构造要求143、检查验收24五、脚手架安装和拆卸安全技术措施261、安装安全技术措施262、拆除安全技术措施27六、质量保证及监测措施301、质量保证措施302、监测措施30七 、安全及文明施工管理措施321、安全管理措施322、文明施工措施33八、 脚手架使用及保护35九、预防脚手架坍塌的安全技术及应急救援预案361、预防坍塌的安全技术措施362、防坠

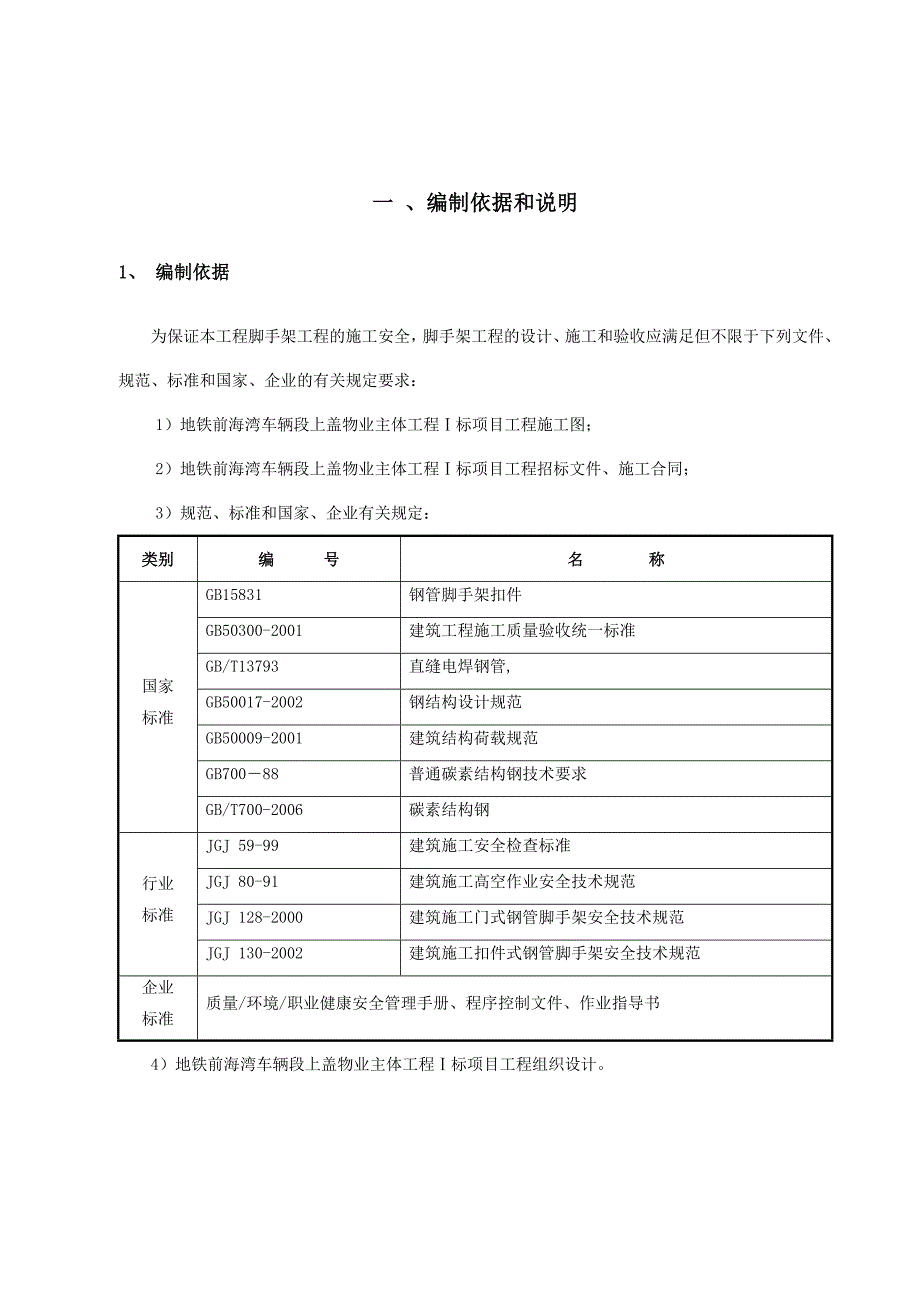

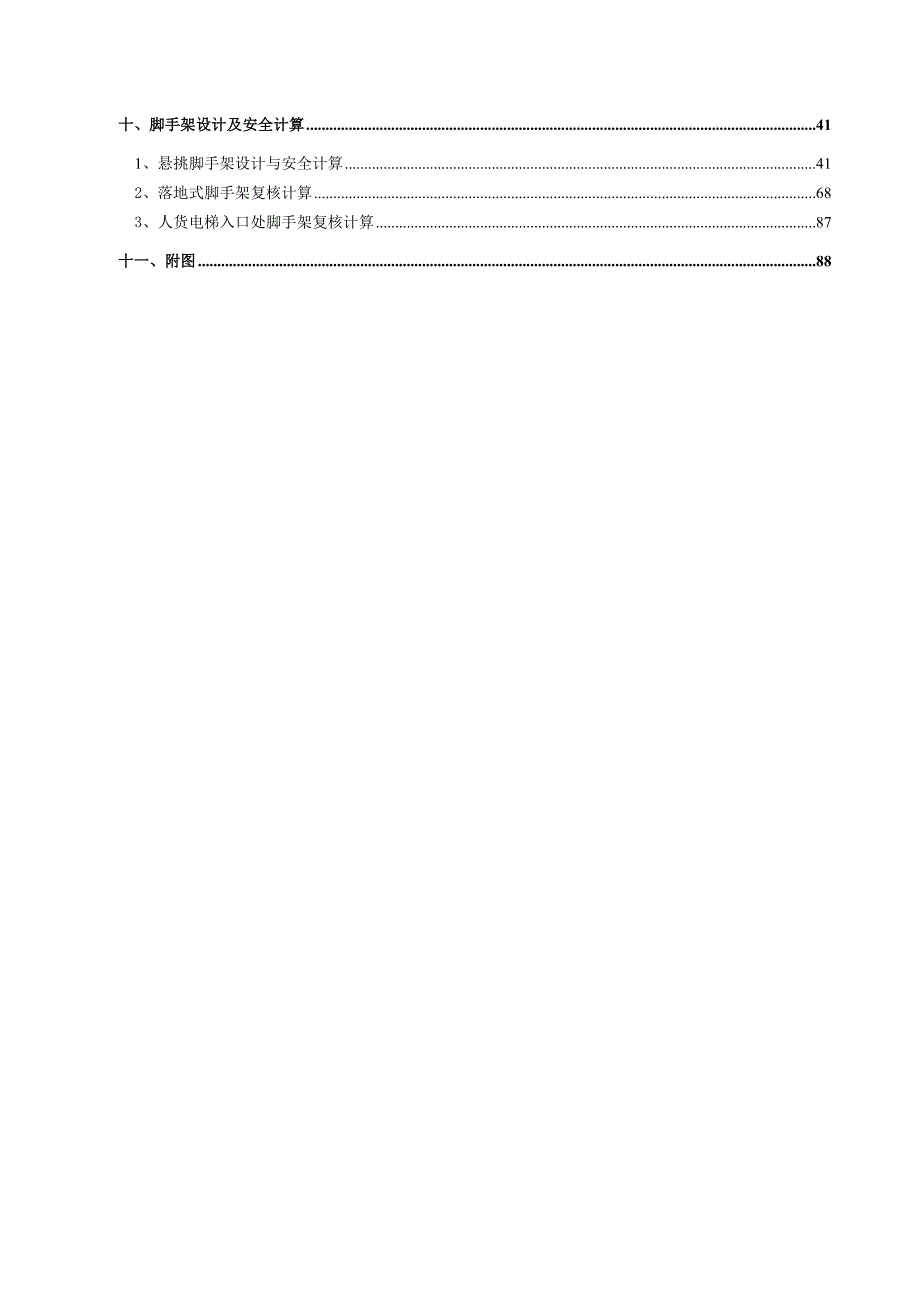

2、落安全技术措施363、坍塌事故应急救援预案36十、脚手架设计及安全计算411、悬挑脚手架设计与安全计算412、落地式脚手架复核计算683、人货电梯入口处脚手架复核计算87十一、附图88一 、编制依据和说明1、 编制依据为保证本工程脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：1）地铁前海湾车辆段上盖物业主体工程标项目工程施工图；2）地铁前海湾车辆段上盖物业主体工程标项目工程招标文件、施工合同；3）规范、标准和国家、企业有关规定：类别编号名称国家标准GB15831钢管脚手架扣件GB50300-2001建筑工程施工质量验收统一标准G
3、B/T13793直缝电焊钢管,GB50017-2002 钢结构设计规范GB50009-2001建筑结构荷载规范GB70088普通碳素结构钢技术要求GB/T700-2006碳素结构钢行业标准JGJ 59-99建筑施工安全检查标准JGJ 80-91建筑施工高空作业安全技术规范JGJ 128-2000建筑施工门式钢管脚手架安全技术规范JGJ 130-2002建筑施工扣件式钢管脚手架安全技术规范企业标准质量/环境/职业健康安全管理手册、程序控制文件、作业指导书4）地铁前海湾车辆段上盖物业主体工程标项目工程组织设计。2、 编制说明本方案所称脚手架工程是指用于工业与民用建筑施工中的落地式（底撑式）双排扣件
4、式钢管脚手架及型钢悬挑脚手架。本工程脚手架工程应用中国建筑科学研究院PKPM施工安全计算软件进行安全计算。二、工程概况1、 总体概况工程名称地铁前海湾车辆段上盖物业主体工程标项目工程建设单位深圳市地铁集团有限公司物业开发分公司设计单位中建国际（深圳）设计顾问有限公司监理单位深圳市合创建设工程顾问有限公司质量监督深圳市建设工程质量监督总站监督安全监督深圳市建设工程安全监督站监督施工单位江苏省华建设股份有限公司施工总承包2、 建筑概况2.1建筑面积与层高:本工程总建筑面积约25万平方米。塔楼1a、2、6、8a栋均为35层，屋面层结构高度均为114.6m；塔楼1b、8b栋均为29层，塔楼3、7栋均为
5、28层，1b、3、7、8b屋面层结构高度均为97.8m。4号塔楼为22层局部20层，屋面层结构高度78.2m。5号塔楼为25层局部21层，屋面层结构高度为86.6m。2.2.建筑类型和使用功能：地铁前海湾车辆段上盖物业主体标项目工程由深圳市地铁集团有限公司物业开发分公司投资建设，该项目以保障性住房居住为主并包含商业等功能的大型综合项目。本工程结构类型为框架剪力墙结构。 2.3 工程周围环境本工程位于未来前海湾CBD区东南角，现状用地为填海用地。基地位于前海联检站南侧，平南铁路深圳西站西侧，南端为滨海大道，西侧空地规划为金融商务中心（CBD），北侧为规划一环快速通道。交通方便，有三条主要城市道路
6、东西向横穿基地，从南至北分别是：学府路、桃源路、规划7号路。三、施工布署1、施工方案的选择为加快进度、满足防护要求，结合本工程设计形式和工程特点，本工程采用全封闭双排外墙脚手架（落地架和悬挑架相结合，分段悬挑搭设）。11落地式脚手架：1a、2、6、8a栋从0.000结构面至5层结构面（局部自+16.000m结构平台面至5层结构面）开始搭设落地式双排钢管脚手架，落地式双排钢管脚手架全高全封闭，最大搭设高度为27.75米。1b、8b栋从+16.000开始搭设，至8层楼面结束，最大搭设高度为21.15米。1c、8c栋从+16.000开始搭设，至屋面层结束，最大搭设高度为26.75米。7栋从+16.0
7、00开始搭设，至7层楼面结束，最大搭设高度为21.15米。3栋从+16.000开始搭设（局部从0.000开始搭设），至7层楼面结束，最大搭设高度为36.15米，搭设高度超过30米的卸荷一次。4栋从+16.000开始搭设，至4层楼面结束，最大搭设高度为8.75米。5栋从+16.000开始搭设，至7层楼面结束，最大搭设高度为17.15米。主体结构外围落地式双排钢管脚手架主要功能须满足主体结构施工、装饰工程施工，以及满足安全防护施工。主体结构双排钢管脚手架内排立杆距结构外边缘距离300650mm，立杆落在厚100厚C15砼垫层面上，立杆纵向间距1500mm，立杆横向间1050mm，水平杆步距1800
8、mm。12型钢悬挑脚手架：1a、2、6、8a栋上部脚手架在5层16层进行第一次型钢悬挑，搭设高度30.8m，在9层卸荷一次；在16层27层进行第二次悬挑，搭设高度30.8m，在20层卸荷一次；27层屋面层进行第三次悬挑，搭设高度25.25m，在31层各卸荷一次。1b、8b栋上部脚手架在8层19层进行第一次型钢悬挑，搭设高度30.8m，在12层卸荷一次；19屋面层进行第二次悬挑，悬挑高度30.85m，在23层进行一次卸荷。 3、7栋上部脚手架在7层18层进行第一次型钢悬挑，搭设高度30.8m，在11层卸荷一次；18屋面层进行第二次悬挑，悬挑高度30.85m，在22层进行一次卸荷。4栋上部脚手架在
9、4层15层进行第一次型钢悬挑，搭设高度30.8m，在8层卸荷一次；在15屋面层进行第二次悬挑，搭设高度28.55m，在18层卸荷一次。5栋上部脚手架在7层18层进行第一次型钢悬挑，搭设高度30.8m，在11层卸荷一次；在18屋面层进行第二次悬挑，搭设高度28.55m，在21层卸荷一次。13临街防护：外架人行道及沿街街道防护棚沿建筑物周边搭设临街安全防护棚，各栋分别利用脚手架搭设之字型人行通道，通道口在室外地坪标高处搭设安全防护棚。14施工电梯口部脚手架：各栋各设置一部双笼人货施工电梯，外墙脚手架在施工电梯口部时分开设置，施工电梯部位脚手架设置独立的型钢挑梁和钢丝绳卸荷，悬挑部位与外墙悬挑脚手架
10、同步，施工电梯口部脚手架连墙杆在每层每跨设置，形成一个独立的脚手架系统。15落地式脚手架及悬挑脚手架构造：栋号层数层高/总高（m）落地架位置悬挑脚手架部位最大搭设高度（m）卸荷位置部位高度（m）卸荷位置1a、2、6、8a3516.2+3.15+2.834=114.60.000地面27.75/5层30.89层16层30.820层27层25.2531层1b、8b2915+6.8+3.15+2.825+2.85=97.8+16.000平面21.15/8层30.812层19层30.8523层72815+6.8+3.15+2.825+2.85=97.8+16.000平面21.15/7层30.811层18
11、层30.8522层32815+6.8+3.15+2.825+2.85=97.80.000地面（局部）/+16.000平面36.1521.15+16.000平面7层30.811层18层30.8522层42216.2+3.15+2.820+2.85+6.1=84.3+16.000平面8.75/4层30.88层15层28.5518层52516.2+3.15+2.824+6.15=92.7+16.000平面17.15/7层30.811层18层28.5521层1c、8c915+7.1+2.85+2.86=41.75+16.000平面26.75/脚手架基本参数标1材料钢管悬挑梁卡、吊环钢丝绳钢笆片脚手板4
12、83.516号工字钢20圆钢15.5/1400Mpa(619+1)105012002脚手架横距纵距步距内立杆距离建筑物悬挑梁锚固长度钢笆布置层数105015001800300650悬挑长度每步或每层3连墙件材料50m以下5090m90m以上483.5每层三跨每层二跨每层一跨2、施工进度计划根据工程施工进度计划安排脚手架施工进度, 2011年4 月份开始一层以上主体结构施工， 2011年11月主体结构封顶， 2012 年 4 月开始外架拆除， 11 月份外架拆除完成。3、材料计划脚手架主要施工材料计划见下表名称及规格用途总需用量钢管6m纵向水平杆8510根6m立杆7410根6m剪刀撑2250根6
13、m填芯管、卸荷等2050根3m调整节头位置1800根1.2m横向水平杆19250根0.5-2.5m连墙杆4500根直角扣件67900个旋转扣件60000个对接扣件67900个16#工字钢悬挑930根10501200钢笆片脚手板、斜挡板8780块15.5钢丝绳悬挑型钢反拉钢丝绳2020m15.5钢丝绳卸荷 6080m花篮螺栓调节钢丝绳1350个1.86m密目安全网围护3300张3铁丝网（2020网眼）围护1500m24、劳动力计划具体劳动力用工计划如下表序号工种数量(人)工作内容1架子工65各类脚手架搭拆与维护、铺脚手板、挂安全网等2普工20配合架子工作业3 安全员配置3安全管理四、脚手架材料及构造要求1、材料要求11钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用直缝电焊钢管（GB/T13793）中规定的483.5普通焊接钢管，钢管必须有出厂合格证，钢管表面平直光滑，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得使用锈蚀、砂眼、结疤、分层、错位、硬弯、裂缝、压痕和深的划道的钢管。钢管上严禁打孔，应涂有防锈漆。12扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件等。在
