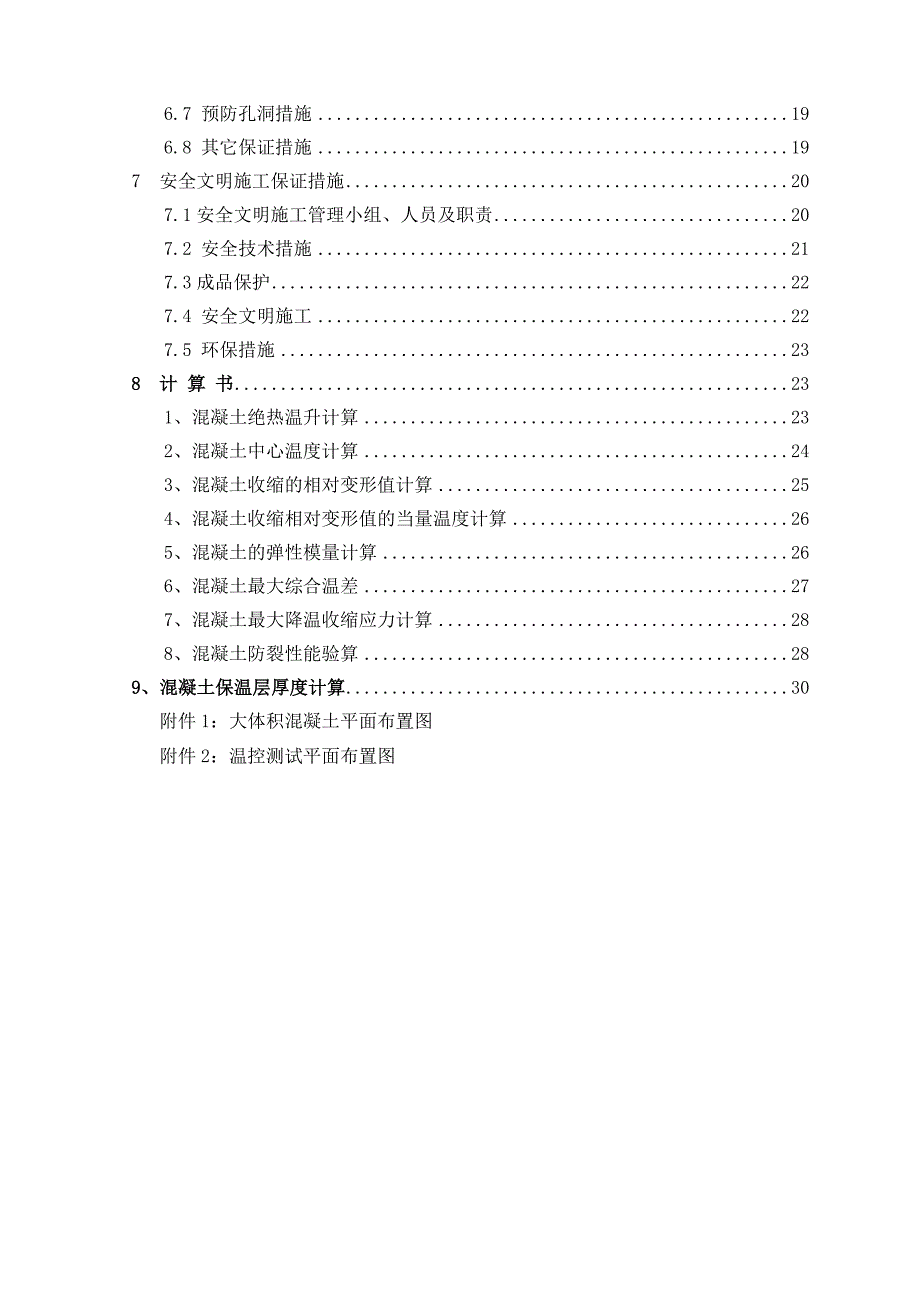

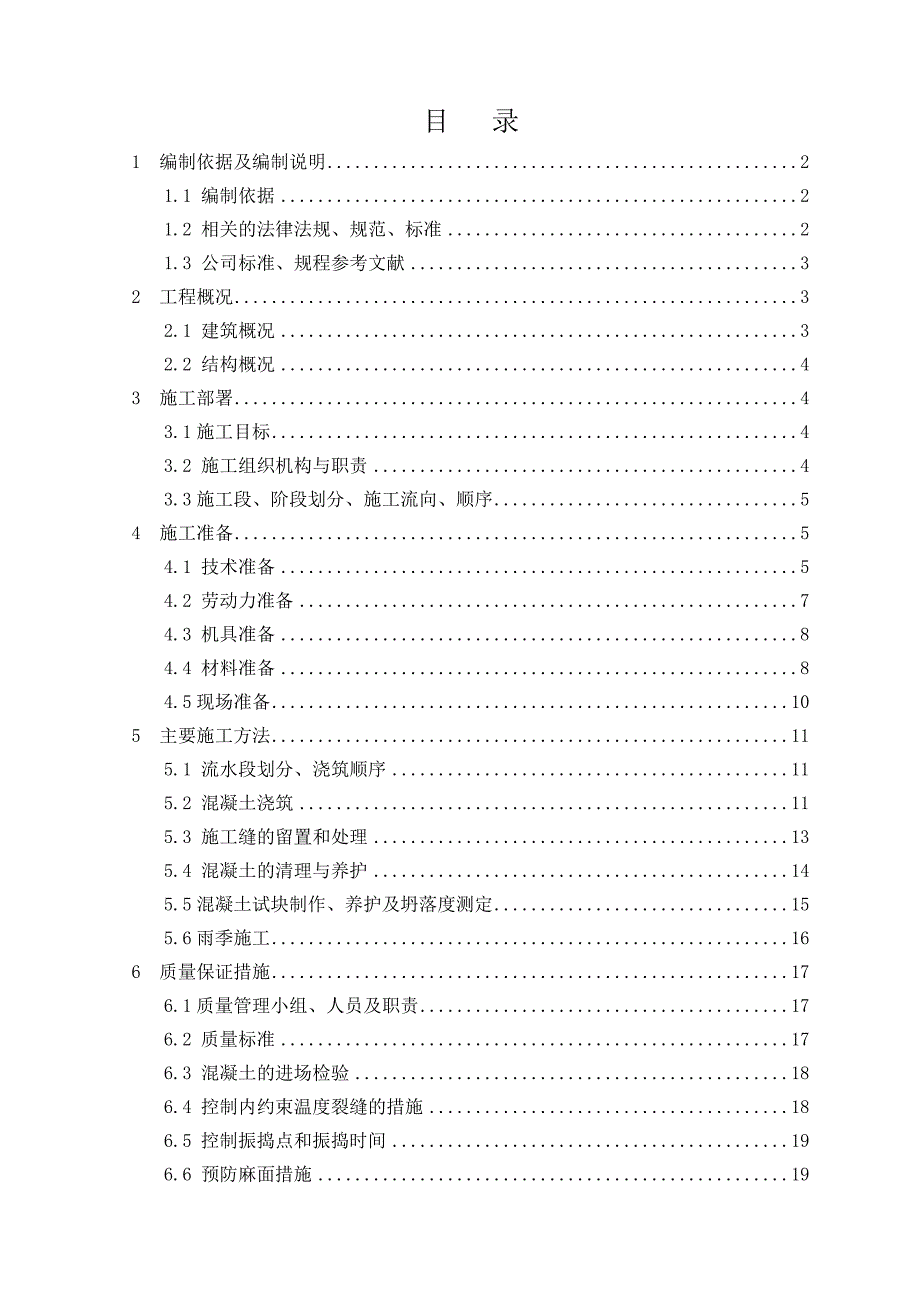

1、目 录1 编制依据及编制说明21.1 编制依据21.2 相关的法律法规、规范、标准21.3 公司标准、规程参考文献32 工程概况32.1 建筑概况32.2 结构概况43 施工部署43.1施工目标43.2 施工组织机构与职责43.3施工段、阶段划分、施工流向、顺序54 施工准备54.1 技术准备54.2 劳动力准备74.3 机具准备84.4 材料准备84.5现场准备105 主要施工方法115.1 流水段划分、浇筑顺序115.2 混凝土浇筑115.3 施工缝的留置和处理135.4 混凝土的清理与养护145.5混凝土试块制作、养护及坍落度测定155.6雨季施工166 质量保证措施176.1质量管理小
2、组、人员及职责176.2 质量标准176.3 混凝土的进场检验186.4 控制内约束温度裂缝的措施186.5 控制振捣点和振捣时间196.6 预防麻面措施196.7 预防孔洞措施196.8 其它保证措施197 安全文明施工保证措施207.1安全文明施工管理小组、人员及职责207.2 安全技术措施217.3成品保护227.4 安全文明施工227.5 环保措施238 计 算 书231、混凝土绝热温升计算232、混凝土中心温度计算243、混凝土收缩的相对变形值计算254、混凝土收缩相对变形值的当量温度计算265、混凝土的弹性模量计算266、混凝土最大综合温差277、混凝土最大降温收缩应力计算288、

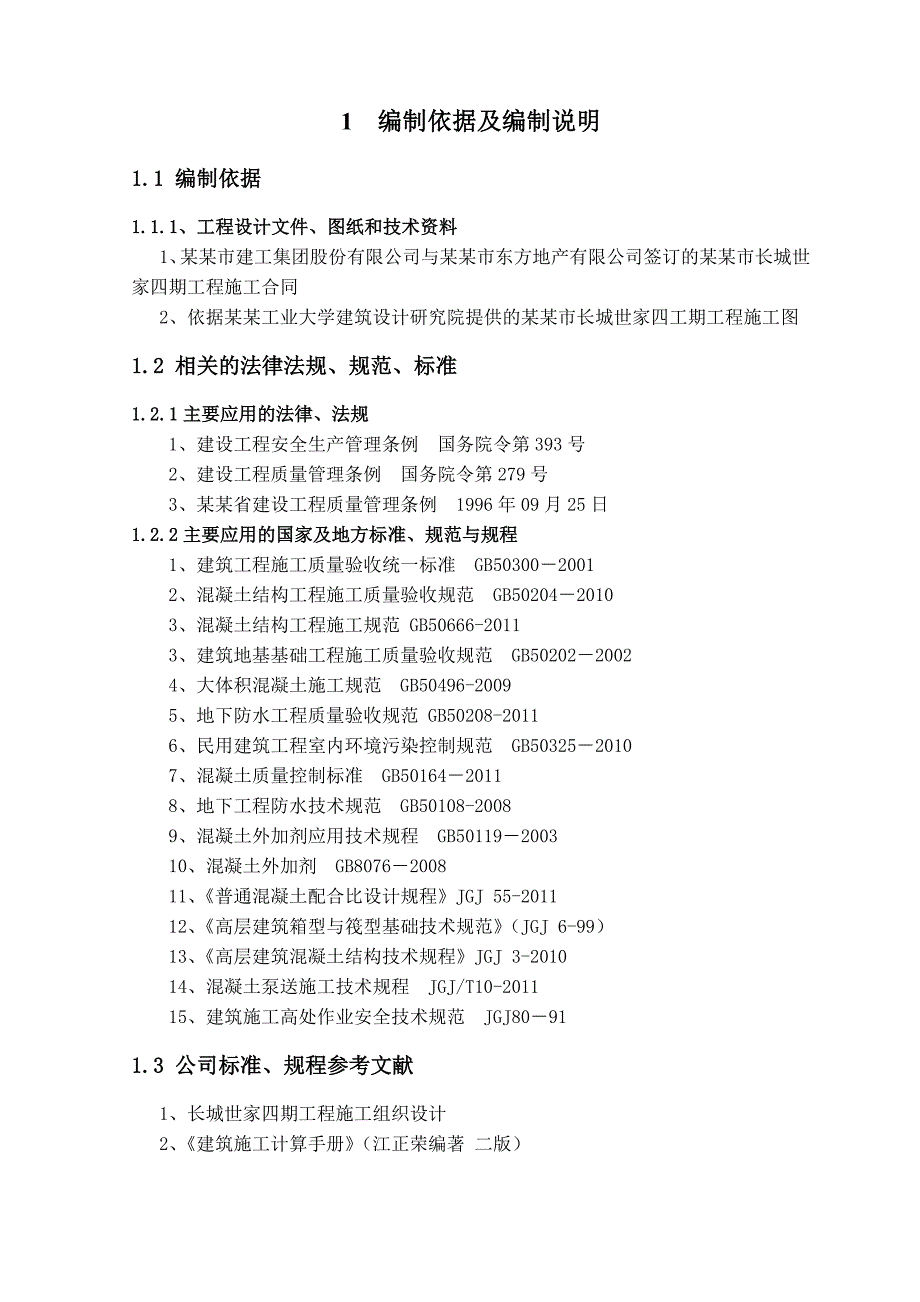

3、混凝土防裂性能验算289、混凝土保温层厚度计算30附件1：大体积混凝土平面布置图附件2：温控测试平面布置图1 编制依据及编制说明1.1 编制依据1.1.1、工程设计文件、图纸和技术资料1、某某市建工集团股份有限公司与某某市东方地产有限公司签订的某某市长城世家四期工程施工合同2、依据某某工业大学建筑设计研究院提供的某某市长城世家四工期工程施工图1.2 相关的法律法规、规范、标准1.2.1主要应用的法律、法规1、建设工程安全生产管理条例 国务院令第393号2、建设工程质量管理条例 国务院令第279号3、某某省建设工程质量管理条例 1996年09月25日1.2.2主要应用的国家及地方标准、规范与规程
4、1、建筑工程施工质量验收统一标准 GB5030020012、混凝土结构工程施工质量验收规范 GB5020420103、混凝土结构工程施工规范 GB50666-20113、建筑地基基础工程施工质量验收规范 GB5020220024、大体积混凝土施工规范 GB50496-20095、地下防水工程质量验收规范 GB50208-20116、民用建筑工程室内环境污染控制规范 GB5032520107、混凝土质量控制标准 GB5016420118、地下工程防水技术规范 GB50108-20089、混凝土外加剂应用技术规程 GB50119200310、混凝土外加剂 GB8076200811、普通混凝土配合比
5、设计规程JGJ 55-201112、高层建筑箱型与筏型基础技术规范（JGJ 6-99）13、高层建筑混凝土结构技术规程JGJ 3-201014、混凝土泵送施工技术规程 JGJ/T10-201115、建筑施工高处作业安全技术规范 JGJ80911.3 公司标准、规程参考文献1、长城世家四期工程施工组织设计2、建筑施工计算手册（江正荣编著 二版）2 工程概况2.1 建筑概况某某市长城世家四期工程位于某某市武江区工业西路长城世家小区内。分为三栋住宅分别为60#、62#及63#楼，60#为地上17+1层、62#及63#均为地下二层，地上29+1层的框架结构，建筑高度分别为63.28米、及94.35米，
6、总建筑面积为64128.68m2，本工程0000相当于绝对标高94.15米，建筑结构类别为二类，设计使用年限50年，抗震设防烈度为6度，建筑耐火等级二级。1.建设地点：某某市武江区工业西路88号2.建设单位：某某市东方地产有限公司3.施工单位：某某市建工集团股份有限公司4.勘察单位：某某市勘察研究院有限公司5.设计单位：某某工业大学建筑设计研究院6.监理单位：某某市工程建设监理有限公司7.质监单位：某某市建设工程质量监督站8.安监单位：某某市施工安全监督站2.2 结构概况本工程60#建筑结构类别为二类，设计使用年限50年，抗震设防烈度为6度，建筑耐火等级二级，基础为平板式筏形基础，底板标高为-
7、2.45米，板厚1.2米。混凝土强度为C30，浇筑总方量约为1053m3，拟分单元分二次浇筑，采用商品混凝土，混凝土采用补偿收缩混凝土的方法克服混凝土的收缩。基础为平板式筏形基础，分两个对称单元，单元筏板基础长宽为30.9m14.2 m面积为438.78m2。筏板配筋为C22150双层双向，筏板端上下层钢筋均向上反300mm。凳子筋采用161000x1000支撑。附件一：筏板面布置图3 施工部署3.1施工目标 依据合同及施工组织设计，本工程必须达到某某市双优文明工程，因此，在质量及安全方面，必须严格控制，确保安全生产，文明施工。本基础预计施工总天数为20天。3.2 施工组织机构与职责职务姓名工
8、作职责项目经理全面负责工程项目各项工作项目副经理全面负责基础筏板施工进度及各方面工作协调、安排项目技术负责人全面负责塔吊基础相关施工方案及现场技术控制、验收钢筋专业工程师负责塔吊基础钢筋、承台钢筋及相关预留预埋钢筋的下料和管理土建工程师负责塔吊基础石方施工、混凝土工程、砖胎膜工程模板工程等相关现场管理、协调工作塔吊专业负责人负责塔吊基础预埋牛腿及螺栓的预埋3.3施工段、阶段划分、施工流向、顺序因筏板基础混凝土量较大，根据实际情况，我项目部决定分两段进行施工，在后浇带位置断开（附件一：筏板面布置图），后浇带位置采用快易收口网收边，待底板28天后再浇筑成型。4 施工准备4.1 技术准备4.1.1
9、现场养护室设置要求及设备的准备工作：标准养护室设置按照公司标准以及某某市质量相关规定设置；4.1.2 标准养护室管理制度：1.标准养护室用于对砼试块、水泥砂浆试块的养护；2.养护条件：温度202，湿度不小于95%；3.控制方法：用温湿度自控仪控制；4.经常检查温控仪的工作情况；5.进出标准养护室应随手关门，以免造成温度波动及湿度的损失；4.1.3 标准养护室所需计量设备实验器具表名称规格（型号）数量检测单位检测结果检测周期混凝土试 模150mm150 mm150 mm10组某某计量鉴定测试所合格12个月抗渗试模175（上口）185150 mm3组某某计量鉴定测试所合格12个月坍 落度 筒1个某
10、某计量鉴定测试所合格12个月捣 棒1根某某计量鉴定测试所合格12个月振捣仪1台某某计量鉴定测试所合格12个月计量器具表名称规格（型号）数 量检测单位检测结果检测周期温湿控制仪XMT-01水泥、砼室温湿度控制仪1台某某计量检测所合格12个月干湿温度剂272-A1支某某计量检测所合格12个月内外直角尺90度1把某某计量检测所合格12个月4.1.4 对大体积混凝土施工技术要求筏板钢筋安装合格后，预先布置处测温孔，测温孔采用 25薄壁钢管，一头封住。埋置深度至筏板厚度1/2处，上部高出板顶100，用麻丝封住。降温管和测温孔焊接在板钢筋上固定。4.1.5 对技术交底的要求1 项目部实行“三级”交底制度，
11、项目技术人员就施工方案向施工管理人员进行技术交底，施工管理人员向劳务分包负责人进行书面技术交底，劳务分包负责人向操作班组人员技术交底。每个分项、分部工程都必须向工人交代清楚施工部位、作业条件、工艺流程、详细节点做法、质量要求、成品保护、个人安全及环保等。2 各项技术交底必须按照施工方案要求执行，技术交底不能违背施工方案、擅自更改。如果情况变化，由技术部出方案修改记录通知各部门执行。3 各项技术交底必须与施工现场同步，采用各级交底会齐聚一堂的交底方式，并作好会议记录存档。4.1.6 对混凝土的技术要求根据本工程混凝土施工特点及技术要求，由施工方在混凝土工程施工前与搅拌站签定技术协议。施工方在浇注
12、砼前二天通知搅拌站。1 技术要求1) 混凝土浇筑体在入模温度基础上的温升值不宜大于50；2) 混凝土浇筑块体的里表温差(不含混凝土收缩的当量温度) 不宜大于25；3) 混凝土浇筑体的降温速率不宜大于 2.0/d。4) 混凝土浇筑体表面与大气温差不宜大于202 技术资料规定对混凝土搅拌站需提供的供应混凝土运输单、混凝土配合比申请单、混凝土配合比通知单及水泥试验报告等资料提出要求，并提出资料填写内容要求及其它资料的分级管理要求。4.1.7 做好混凝土施工前隐预检工作。 混凝土浇筑前，应先请监理、建设单位至现场验收后方可进行大体积砼的浇筑。4.2 劳动力准备为了保证砼浇筑质量和确保施工工人不疲劳作业
13、，组织二班砼浇筑小组进行轮换作业（早班6:00-18:00,晚班18:00-6:00），确保砼浇灌连续不间断。劳动力需求表序号工种每班人数共计人数备 注1联络员12负责砼搅拌站调度联系及签单2现场指挥12负责现场协调监督3组长12负责砼浇筑质量4混凝土工1530（含力工5人）5泥工48找平、抹光、压实6木工24值班看模7钢筋工24调整钢筋8养护工24混凝土养护9信号工12指挥塔吊10试验工12留置试块、测坍落度及温度测试11测量放线12抄平12电工12值班13机修工12值班4.3 机具准备机具需求表序号名称单位数量规格型号1塔吊台12固定式砼输送泵台13泵管直管根1501254泵管弯管根301255软管根41256振捣棒个10ZN-507振捣棒个4ZN-308电动机台69吊料料斗个11m310卡环、皮圈个150所有机具均应在浇筑混凝土前进行检查，同时配备专职技工，随时检修。在混凝土浇筑期间，要保证水、电、照明不中断。为了防备临时停水停电，事先应在现场准备一定数量的人工拌和捣固用工具，以防出现意外施工缝。如果停水，则由公司用洒水车运水到现场，以保证砼浇筑、洗泵、养护等的用水。浇筑前现场泵车支设牢固、平整、准备好照明、水源、电源，
