1、雨污水管道施工方案一、工程概况：雨污水管道位于*桥和*路之间，软基处理采用水泥搅拌桩复合地基。考虑到此段道路位于*中学北门，又是附近荔村村民进出的通道，为了方便学生和当地居民的出行，此段道路应早日建成通车。雨水主干管采用DN600-DN1200双平壁钢塑复合缠绕管，污水管主干管采用DN400-DN600双平壁钢塑复合缠绕管，过路及埋深小于1.5米的雨污水管采用级钢筋砼管。雨水分段排入羊大河，污水接入荔村污水系统。因征地拆迁原因，荔村段未征地，污水无法排至荔村污水系统，本次雨污水施工西侧临时施工至NK0+860位置，东侧施工至NK1+200位置。雨污水管道主要工程量见下表：伦教中学段雨污水管道数

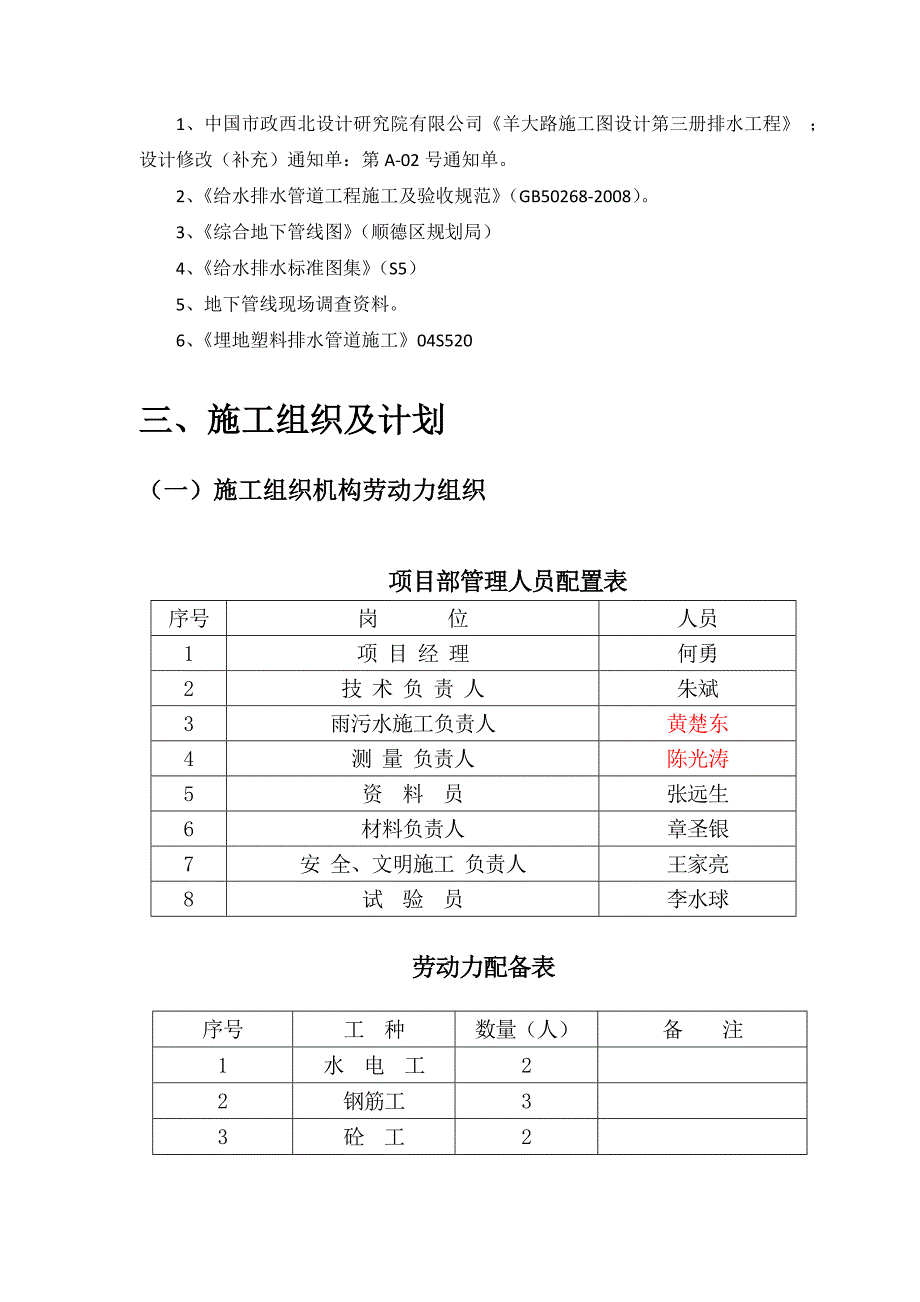

2、量统计表管道名称规格（mm）数量（m）管道材料雨水管600260双平壁钢塑复合缠绕管60050级钢筋砼管800151.45双平壁钢塑复合缠绕管120022双平壁钢塑复合缠绕管污水管400328双平壁钢塑复合缠绕管30040PE拖管60030双平壁钢塑复合缠绕管技术要求管道埋深小于4米管道环刚度不低于SN8，管道埋深大于4米管道环刚度不低于SN12.5等级。说明：雨水口埋管未列入统计。二、编制依据：本施工方案依据下列规范、文件、标准、规定要求编制。1、中国市政西北设计研究院有限公司羊大路施工图设计第三册排水工程 ；设计修改（补充）通知单：第A-02号通知单。2、给水排水管道工程施工及验收规范（G

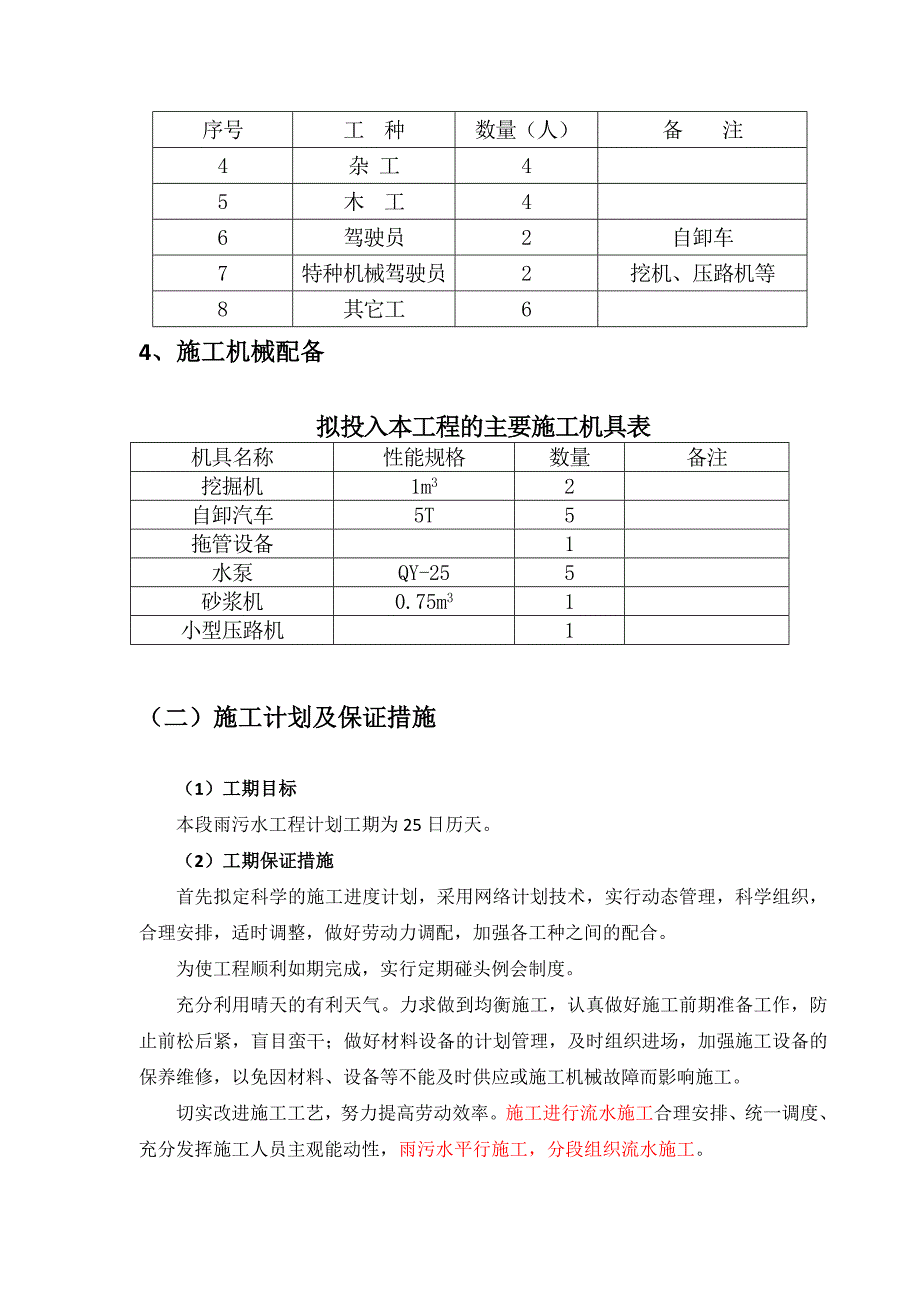

3、B50268-2008）。3、综合地下管线图（顺德区规划局）4、给水排水标准图集（S5）5、地下管线现场调查资料。6、埋地塑料排水管道施工04S520三、施工组织及计划（一）施工组织机构劳动力组织项目部管理人员配置表序号岗 位人员1项 目 经 理何勇2技 术 负 责 人朱斌3雨污水施工负责人黄楚东4测 量 负责人陈光涛5资 料 员张远生6材料负责人章圣银7安 全、文明施工 负责人王家亮8试 验 员李水球劳动力配备表序号工 种数量（人）备 注1水 电 工22钢筋工33砼 工24杂 工45木 工46驾驶员2自卸车7特种机械驾驶员2挖机、压路机等8其它工64、施工机械配备拟投入本工程的主要施工机具表
4、机具名称性能规格数量备注挖掘机1m32自卸汽车5T5拖管设备1水泵QY-255砂浆机0.75m31小型压路机1（二）施工计划及保证措施（1）工期目标本段雨污水工程计划工期为25日历天。（2）工期保证措施首先拟定科学的施工进度计划，采用网络计划技术，实行动态管理，科学组织，合理安排，适时调整，做好劳动力调配，加强各工种之间的配合。为使工程顺利如期完成，实行定期碰头例会制度。充分利用晴天的有利天气。力求做到均衡施工，认真做好施工前期准备工作，防止前松后紧，盲目蛮干；做好材料设备的计划管理，及时组织进场，加强施工设备的保养维修，以免因材料、设备等不能及时供应或施工机械故障而影响施工。切实改进施工工艺
5、，努力提高劳动效率。施工进行流水施工合理安排、统一调度、充分发挥施工人员主观能动性，雨污水平行施工，分段组织流水施工。三、主要施工工艺及施工方法：（一）设计概况：1、雨水管道设计概况：根据设计文件，从NK0+860开始预留西侧接口施工，完成由Y18-1至YP2雨水排放系统施工；完成从Y25-1开始至YP3雨水排放系统施工。雨水系统平面图见下图。Y18Y18-1Yp-2Y17De1200-22-1De600-30-1.5de600-50-2雨水排出管雨水主管雨水支管Y211Y20Y19Yp-3De800-21.45-1.2De800-30-1.2de800-50-1.2雨水排出管雨水主管雨水支管
6、雨de800 水主 50管 Y22 1.2 Y25 Y24 Y23 De600-50-1.5 De600-50-1.5 de800-50-1.5 雨水主管雨水主管雨水主管雨 de600雨 de600水 水支 56.25支 24管 管Y22-1 Y25-1 2 2各雨水检查井设计地面标高管底标高见下表：雨水检查井设计地面标高与管底标高一览表检查井编号YP2Y17Y18Y18-1YP3设计地面标高3.003.763.862.443.08管底底标高0.010.230.6750.7750.25检查井编号Y19Y20Y21Y22Y22-1设计地面标高3.893.843.753.673.19管底底标高0.
7、28（E、N）1.2（S）0.320.380.44(W)0.64(S,E)0.69检查井编号Y23Y24Y25Y25-1设计地面标高3.583.493.42.54管底底标高0.710.790.860.972、污水管道设计概况：根据设计文件，从NK1+180W23开始至NK0+860W15，雨水系统平面图见下图。W201W21W22W23De400-40-2De400-40-2de400-40-2污水主管污水主管污水主管Y-19 W16-1 污污de400 支de400-9-3水污事管主 40W21-1 支de400-15-3故de400-15.8-2管 管管W19 2 W16 W17 W18
8、De400-40-2 De400-20-2 de400-40-2 污水主管污水主管污水主管污 de600 水 支 30 管 备注：W17、W16为倒虹井，采用拖管施工。 1.2 W15 各污水检查井设计地面标高管底标高见下表：污水检查井设计地面标高与管底标高一览表检查井编号W23W22W21W21-1W20设计地面标高3.163.233.33.123.37管底底标高-0.96-1.04-1.12-1.1-1.2检查井编号W19W18W18-1W17W16设计地面标高3.443.523.343.593.57管底底标高-1.28-1.36-1.34-2.46（w）-1.44（E）1.23（N）-1
9、.72(W)-1.52（S）-2.58（E）检查井编号W16-1W15设计地面标高3.273.48管底底标高-1.48-1.76（二）雨污水管道施工工艺：雨污水管道施工工艺见下图：污水倒虹井钢板桩支护雨水管道沟槽开挖施工准备现场准备技术准备材料准备雨水管道埋设及检查井施工污水倒虹井施工雨污水管道回填水压试验污水管道埋设及检查井施工污水钢板桩支护及开挖污水拖管施工（三）雨污水管道主要施工方法1、施工准备施工技术准备组织施工图和技术规范的学习，进行技术交底，了解施工工艺；沿线踏勘，了解现场情况。了解施工现场地上、地下的管线现状，提出具体方案。按要求将水准点引到施工现场，并布置测量控制点。开工前将原
10、材料送检，保证合格材料进入施工现场。做好进场人员的“三级安全教育”，学习有关安全知识，提高职工的安全意识。施工前根据设计文件和技术规范结合实际施工情况编制详细切实可行的施工方案按羊大路工程监理实施细则要求报总监办审批后报开工报告给总监办审批。材料准备雨污水管道采用双平壁钢塑复合缠绕管，按监理实施细则执行主要物质采购预审制度，将符合设计和规范要求的材料厂家的详细资料报监理办和项目管理办审批。管材技术要求：管道埋深小于4米，管道环刚度不小于SN8，埋深大于4米，管道环刚度不小于SN12.5。过路及埋深小于1.5米的雨水管及预埋管采用及钢筋砼管。污水倒虹井段管道采用牵引施工，管道材料为给水PE管。砼
11、采用商品砼。2、管沟支护、开挖、降水1、管道施工前，应对物探资料所提供的地下管线及隐蔽物作进一步核查方可开挖或开始拖管施工。2、在开挖施工时如遇到和勘探不符的不良地基或软弱地基应及时调整相关单位协商解决。3、开挖前通过测量放线，确定开挖轮廓线，标出地下管线位置，确定管线保护方案，调整管线单位到场实地监控。4、此段雨水管埋深不大，采用放坡开挖，用水泵抽出管沟里的地下水及明水；污水管采用钢板桩支护开挖及挡水，用水泵排除地下水及明水。5、管沟开挖采用挖掘机开挖，人工辅助开挖。在设计管沟底标高以上预留20cm采用机械开挖，预留部分采用人工开挖，避免超挖和扰动基底土。6、距管沟开挖线2米范围内不得堆土，
12、挖出的土及时装车外运。7、施工过程中，对土体边坡和支护进行监控，观测边坡稳定和钢板桩支护稳定情况，每20米设置一个沉降、位移观测点。8、土方开挖从低处向高处分层分段开挖，开挖长度与管道施工相适应，避免开挖暴露时间太长，影响边坡稳定和扰动基底土体。雨污水管沟开挖剖面图见下图：附图一：雨水管开挖回填示意图附图二：污水管开挖回填示意图附图三：污水管支护示意图此段雨水干管管径为600、800两种，管底标高0.23-0.97，整平层标高1.15-1.55，开挖最大深度1.62米，因此段地基已采用水泥深层搅拌桩复合地基处理对应开挖深度小于1米采用1:0.5边坡，开挖深度大于1米采用1:1边坡。开挖示意图见附图一。此段有两个雨水排出管将雨水排放至羊大河，排出口管底标高分
