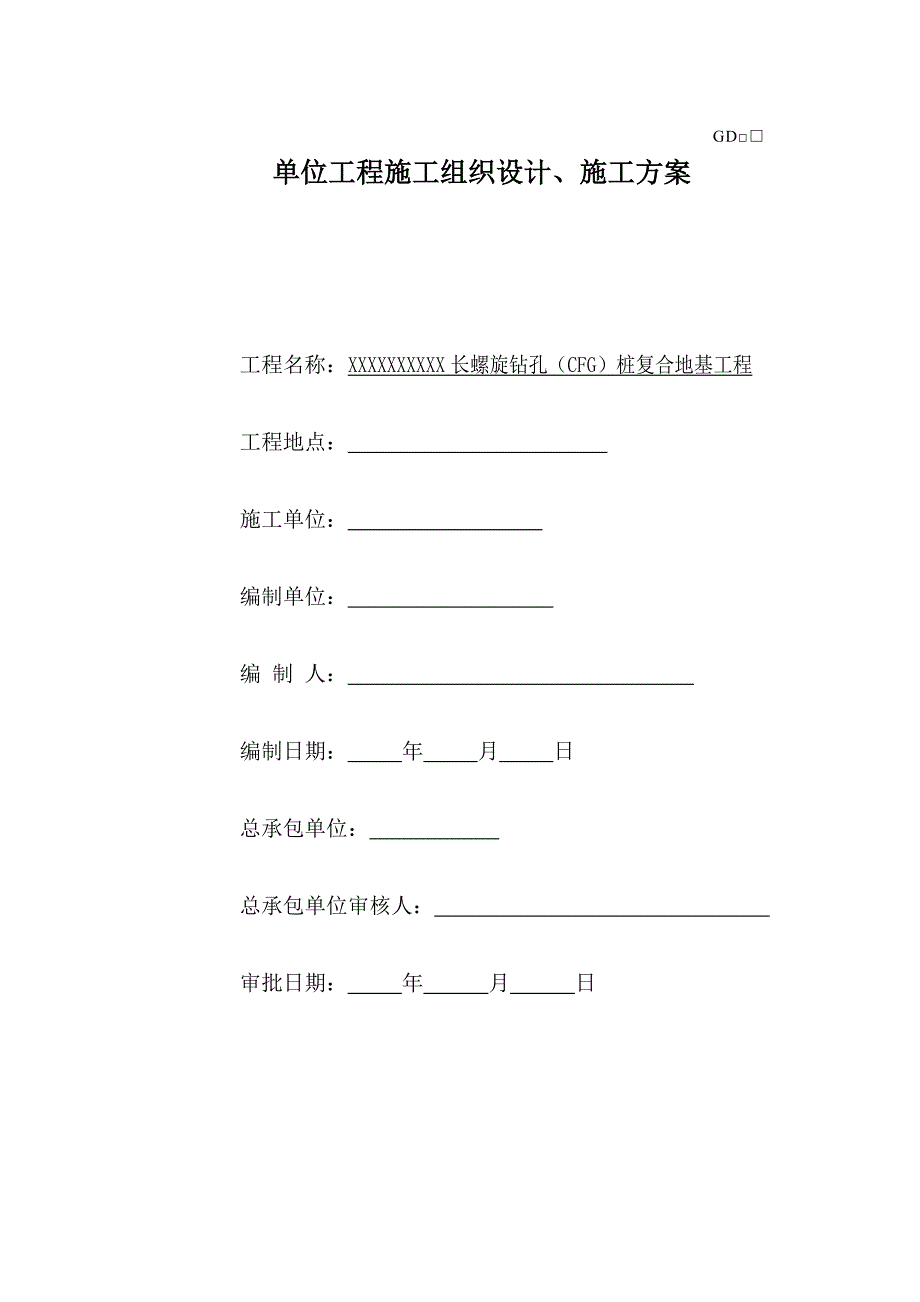

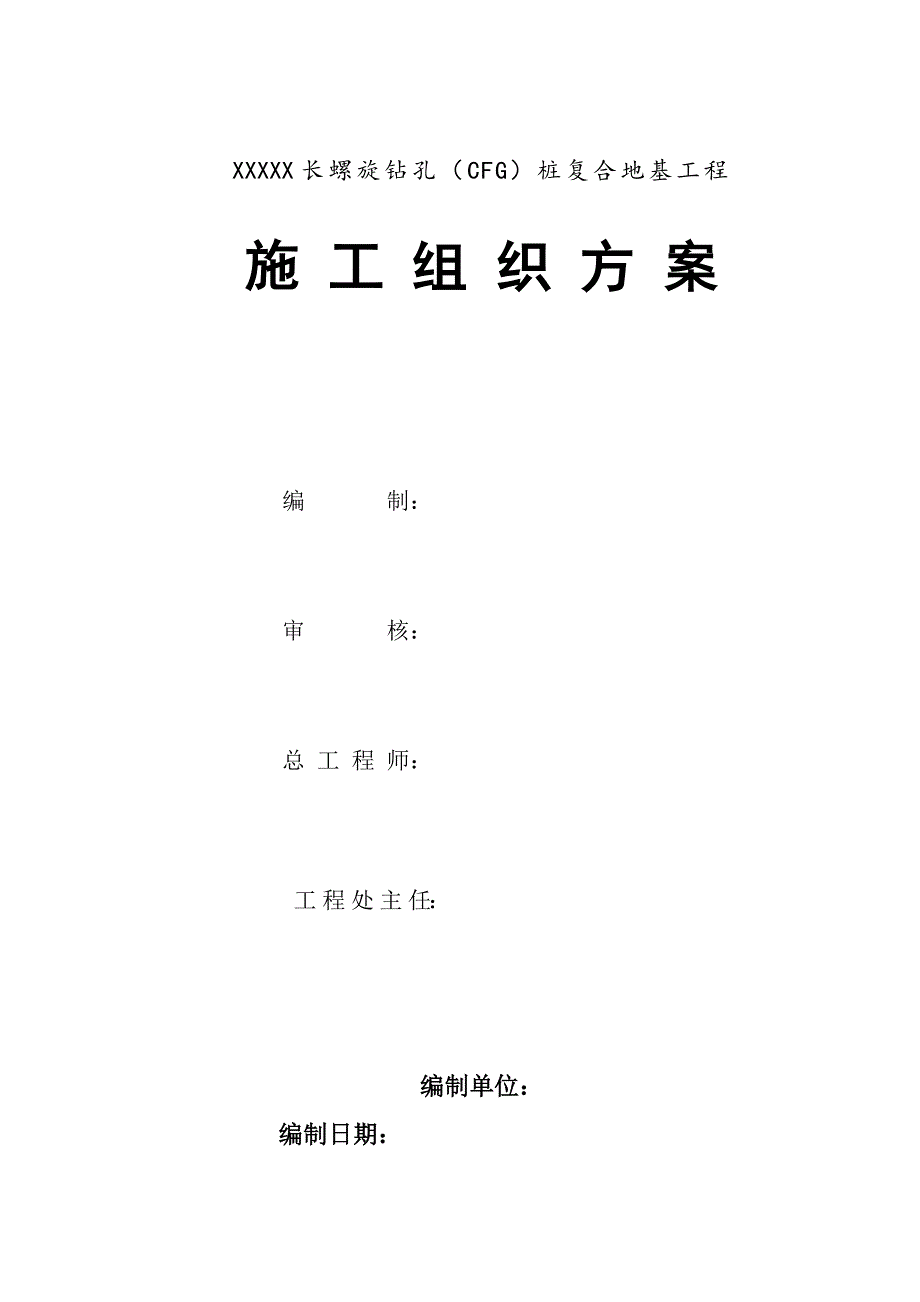

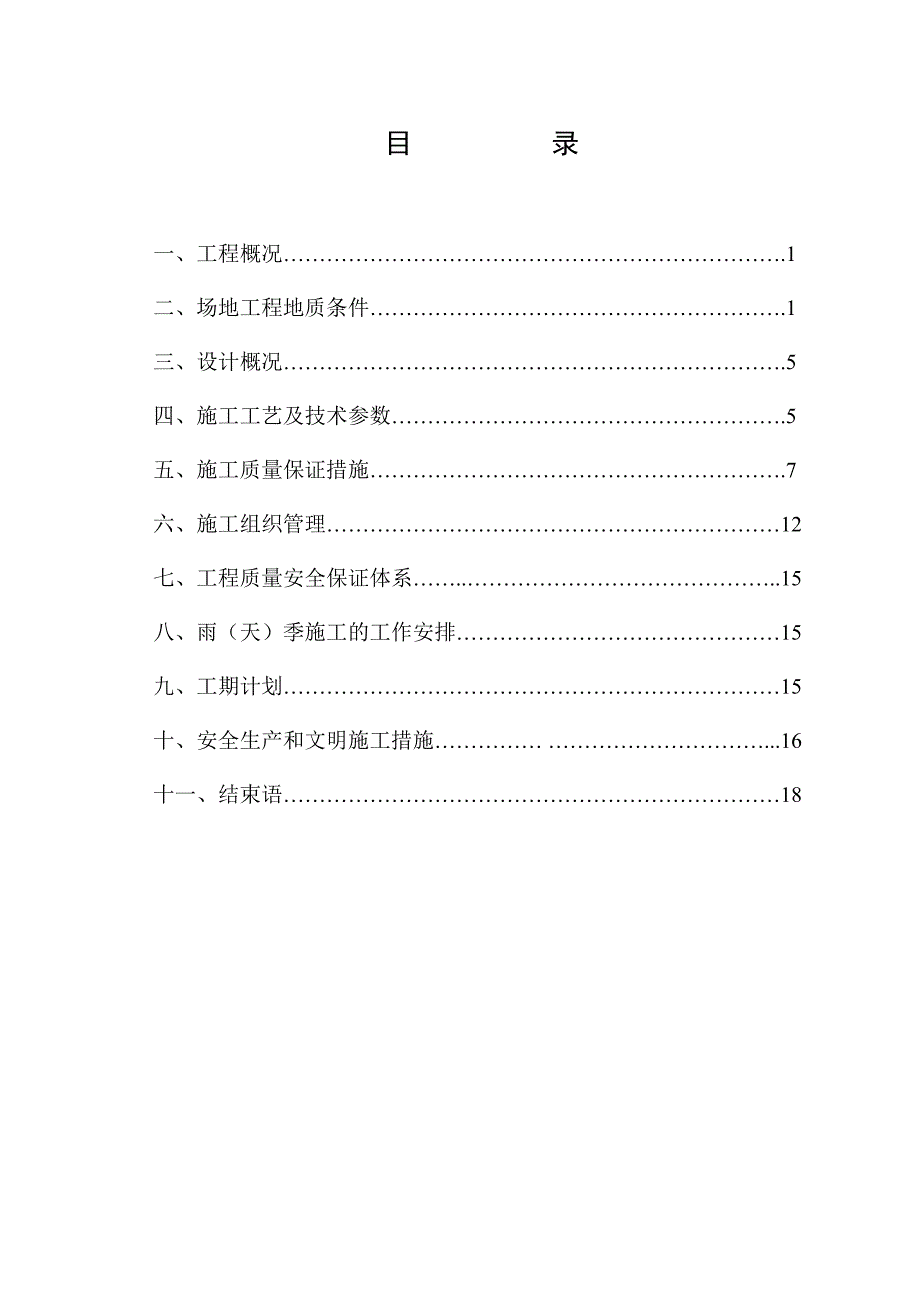

1、XXXXX长螺旋钻孔（CFG）桩复合地基工程施 工 组 织 方 案编 制：审 核：总 工 程 师：工 程 处 主 任：编制单位：编制日期：目 录 一、工程概况.1 二、场地工程地质条件.1 三、设计概况.5 四、施工工艺及技术参数.5 五、施工质量保证措施.7 六、施工组织管理12 七、工程质量安全保证体系.15 八、雨（天）季施工的工作安排15 九、工期计划15 十、安全生产和文明施工措施 .16 十一、结束语18 GD单位工程施工组织设计、施工方案工程名称：XXXXXXXXXX长螺旋钻孔（CFG）桩复合地基工程工程地点： 施工单位： 编制单位： 编 制 人： 编制日期： 年 月 日总承包单
2、位： 总承包单位审核人： 审批日期： 年 月 日XXXXX长螺旋钻孔（CFG）复合地基工程施 工 组 织 方 案 一、工程概况 XXXXXX拟建的XXXXXXXX工程位于XXXXX，拟建建筑物包括：XXXXXXXX，拟采用长螺旋钻孔CFG桩复合地基上的浅基础。为优质高效完成本工程施工任务，特编制本施工组织设计，供有关部门审核并指导施工使用。二、场地工程地质条件（一）工程地质根据XXXXXXX公司提供的XXXXX岩土工程勘察报告（20 年月 日），本工程地层具体分述如下：（1） 层-1素填土（2） 层-1粘质粉土（3） 层-2中砂（4） 层-3淤泥（5） 层-4中砂（6） 层-5砂质粘性土、硬塑
3、（7） 层-1砂质粘性土、坚硬（8） 层-1全风化花岗岩（9） 层-2强风化花岗岩（10） 层-3中风化花岗岩（二）水文地质地勘期间测得地下水位深度为1.002.8M，平均为1.62M。地下水对混凝土结构具有微腐蚀性，对钢结构有微腐蚀性。三、设计概况本工程采用的CFG桩复合地基，由广东省建科建筑设计院设计，根据设计单位提供的 “软基处理平面图（具体详见相关设计文件）”，变更后设计合计共布桩321支，要求桩径500mm，桩身砼强度等级为C20，设计复合地基承载力120kPa，桩长平均约15.5米/支，具体按相关设计技术要求、本工程场地岩土工程勘察资料和实际施工情况确定。四、施工工艺及技术参数1工
4、艺原理“长螺旋钻管内泵压砼灌注桩”是采用长螺旋钻进成孔与高压灌注砼同时完成，砼连续性好，桩底无沉渣，单桩承载力较高，能在地下水位较高场地施工，并具有部分挤土效应的一种地基处理工艺。2施工工艺 工前准备a.、人员机械进场，按甲方的施工现场总体平面布置要求，接入水、电源点，同时选择桩机和高压砼输送泵的摆放位置，进行设备的安装、调试工作，同时检查钻头直径，校对钻杆刻度等。b、派出施工人员配合甲方复测轴线，并进行桩位的测放工作。c、施工设备安装调试完毕后，对技术工人进行技术交底，并按设计要求及施工工艺参数进行试桩工作。 施工工艺a移机对位，按桩机水准校核设备准确调平桩机，确保钻头对中及桩机的垂直度。b
5、成桩：启动桩机，旋转钻进至设计桩深位置，启动砼泵输送砼至钻杆充满砼后，边继续压灌砼，边提升钻具至设计桩顶高程后成桩。c施工工艺流程：场地平整测放施工轴线及桩位移机对位启动桩机，旋转钻进下沉至设计桩底启动砼输送泵至钻杆充满砼后，边提升边继续压灌砼至设计桩顶成桩移至下一桩位重复上述工序施工桩头保护及桩体养护质量检测。d. 工艺要求钻进成孔：根据本工程场地覆盖层主要为人工填土及淤泥、卵砾石层局部见漂石的特点，钻进过程中应严格控制钻进速度，在钻具钻至接近卵砾石层面时，放缓进尺速度，避免孔内断钻杆等恶性事故的发生。砼拌制：本工程采用机械运送商品砼至施工现场，灌注方式采用高压砼输送泵灌注，每台桩机每日砼使
6、用量在100m3以内范围的必须由桩机专职人员负责做一组砼标准试件，并做好现场养护工作，超过100m3则做二组砼标准试件送质检部门进行砼抗压强度检测。砼灌注：在桩机钻进成孔后，灌注砼时应严密观察排气阀门的封闭情况，在确保砼完全充满钻杆且排气阀门完全封闭后，再边灌砼边提升钻具成桩，同时严格按单桩砼施工用量输送砼，避免材料浪费或因输送量不足造成断桩或桩顶混凝土下沉现象的发生。因场地浅表覆盖层主要为人工填土及淤泥，土的围压不足，极易出现“串孔”或混凝土严重超量灌注的情况，桩的施工采用“间隔跳打法”进行（具体施工路线详见“施工路线图”，局部位置遇第一序混凝土严重超量灌注，可能影响第二序桩的施工时，则在该
7、位置桩体混凝土初凝后、终凝前的时间段按“施工路线图”进行第二序桩的施工），遇混凝土严重超量灌注现象时，则应暂停该桩的施工，待间歇一定时间后再恢复施工。桩头的保护：本工程施工机械为步履式长螺旋钻孔桩机，桩机施工时的自重达57吨，在一般情况下，施工期间应做好桩头的保护工作，施工时桩机采用退行方式进行，尽量避免机械在砼未固结前的已施工地段行走，最大限度地减少因机械行走而造成桩头破坏的现象发生。 桩长的控制：根据设计技术要求，按设计桩底标高进行控制，施工时根据桩机试桩钻进时电流变化情况，结合勘察资料进行地质分层，正常地层施工时，电流值一般为75120A，较硬或坚硬土层则可达到120150A，最大施工电
8、流值一般不超过180A，具体以试桩技术参数和现场实际地质情况确定。 质量自检：每一支桩从开始至成桩全过程现场施工员做严密监督及观察，随时检查钻进成孔情况，孔深是否达到设计要求、砼灌注量及砼灌注时的连续性，避免断桩、缩径等事故的发生，成桩后7天内由人工配合小型挖掘机随机开挖、检测桩头质量、桩径及砼强度等。f. 施工过程发现有严重异常时，需及时汇报，与相关部门处理解决。 3施工技术参数（1）、钻孔成孔直径500mm；（2）、使用C20商品砼；（3）、砼塌落度：1620cm。（4）、桩长主要按设计要求的现场实际地质条件确定（试桩电流作为参考依据）。（5）、成桩后桩身砼28天龄期强度20MPa。五、施
9、工质量保证措施我单位为ISO9001质量体系认证单位，所有施工均按ISO9001质量体系进行运作。本工程施工将按如下主要措施进行质量管理。（一）施工技术管理措施严格技术管理制度和技术岗位责任制度，本单位制定的技术管理制度和技术岗位制度必须严格认真执行。1 搞好施工图纸的学习和会审工作。2做好施工前的技术交底工作，技术交底按照本单位有关技术交底工作的要求分层进行。3严格掌握好桩长、桩端持力层、桩径和桩体砼强度的控制，实行科学管理，认真执行操作程序。（二）质量技术措施质量检查程序见附表。质量保证（过程）体系流程见附表。创“优良”质量，争“样板”工程是工程质量的总目标，为达到这个目标，必须建立如下的
10、质量保证系统，其中重要环节是将质量责任落实到人。质量责任实行谁施工谁负责，各级人员要严格执行各自岗位所规定的责任，质量员是工程质量管理的专职人员。技术负责人每周主持现场工程质量会议，总结上周质量管理的工作情况，指出存在问题及解决方法。质量员随时随地督促、检查工程施工的质量情况，保证工程达到合格以上标准。质 量 检 查 程 序项 目 经 理 技 术 负 责 人 质 检 组 检 查 班组自检、互检 返 工项目技术复检单位工程质量评定 分项工程质量评定质量保证（过程）体系流程项目经理（第一责任人）制定岗位责任技术负责人发布质检指令检查各项制度落实机组班长（分区责任人）桩机操作人砼泵控制台记录质检员现
11、场质检桩深、成桩方法泵压、砼量原始记录动态抽查全过程 在施工中必须严格按已拟定通过的设计要求及有关规程、规范执行，各工序具体质量保证措施主要有：1按甲方提供的控制轴线和控制点，根据设计图纸测放素砼桩施工轴线，控制点及施工桩位，在施工前由现场施工技术主管复核检查桩位，确保桩位准确。2、施工使用的商品砼须具有出厂合格证，并分批抽样检测，合格后方可使用。3桩机对准桩位，使用线锥及水平尺准确调平桩机，保证成桩桩位准确，桩身垂直，桩位偏差不大于5cm，垂直度偏差不大于1。4每台班施工前检查钻头直径，保证钻头直径400mm，否则需要更换钻头。5每根桩在施工前由前台专职人员报桩编号，施工中密切注意桩机进度标
12、尺，严格按施工技术要求进行施工，保证桩端达到设计要求深度，并由前台专职人员报桩端终孔深度。6随时检查砼输送泵输送砼是否均匀连续，严格控制拔管速度，每分钟拔管速度不超过3.0米，若遇疑似土洞、淤泥或淤泥质土，拔管速度应适当放缓；灌注过程严禁向砼中注水，在施工过程中因故中断压灌时，应作接桩处理，接桩长度0.50m。7在施工过程中如实做好施工报表记录，认真填写施工日志，发现异常情况应及时汇报，以便采取适当措施解决问题，严禁盲目施工。8施工中质监人员应随时跟班监督施工，确保每一支桩均按设计及施工技术要求进行施工，并及时对每天所施工的桩进行现场核对检查，避免漏桩和重桩现象。9在开工前召集所有施工人员进行
13、工序技术交底，保证施工按设计要求进行。10施工时必须严格执行国家现行有关施工技术规范及规程。11工程完工后，在机械开挖基坑至桩头部位时必须改用人工开挖、清理桩头至基础底面标高，避免机械开挖破坏桩体，造成桩身折断。12施工完毕后，必须按验收规范做各项质量检测试验，合格后再进行上部结构施工。（三）可能出现的质量缺陷、安全隐患及应急处理方法1、可能出现的质量缺陷及安全隐患根据我单位工程施工经验，因本工程场地浅表覆盖层主要为人工填土及淤泥，初步估计本工程长螺旋钻孔桩在工程施工中及完工后可能出现如下质量缺陷及安全隐患：1）、因桩周土围压约束力不足，会有少部分桩的桩体混凝土在初凝前出现整体下沉的情况，下沉严重的桩，其桩顶混凝土面低于设计桩顶标高，而下沉轻微的桩，则其桩顶会不同程度存在桩身混凝土夹泥现象。2）、降雨造成场地泥泞时，可能出现极个别桩位严重偏离设计桩位，而不能满足设计使用要求。3）、在桩机施工至地质资料揭露的 “溶
