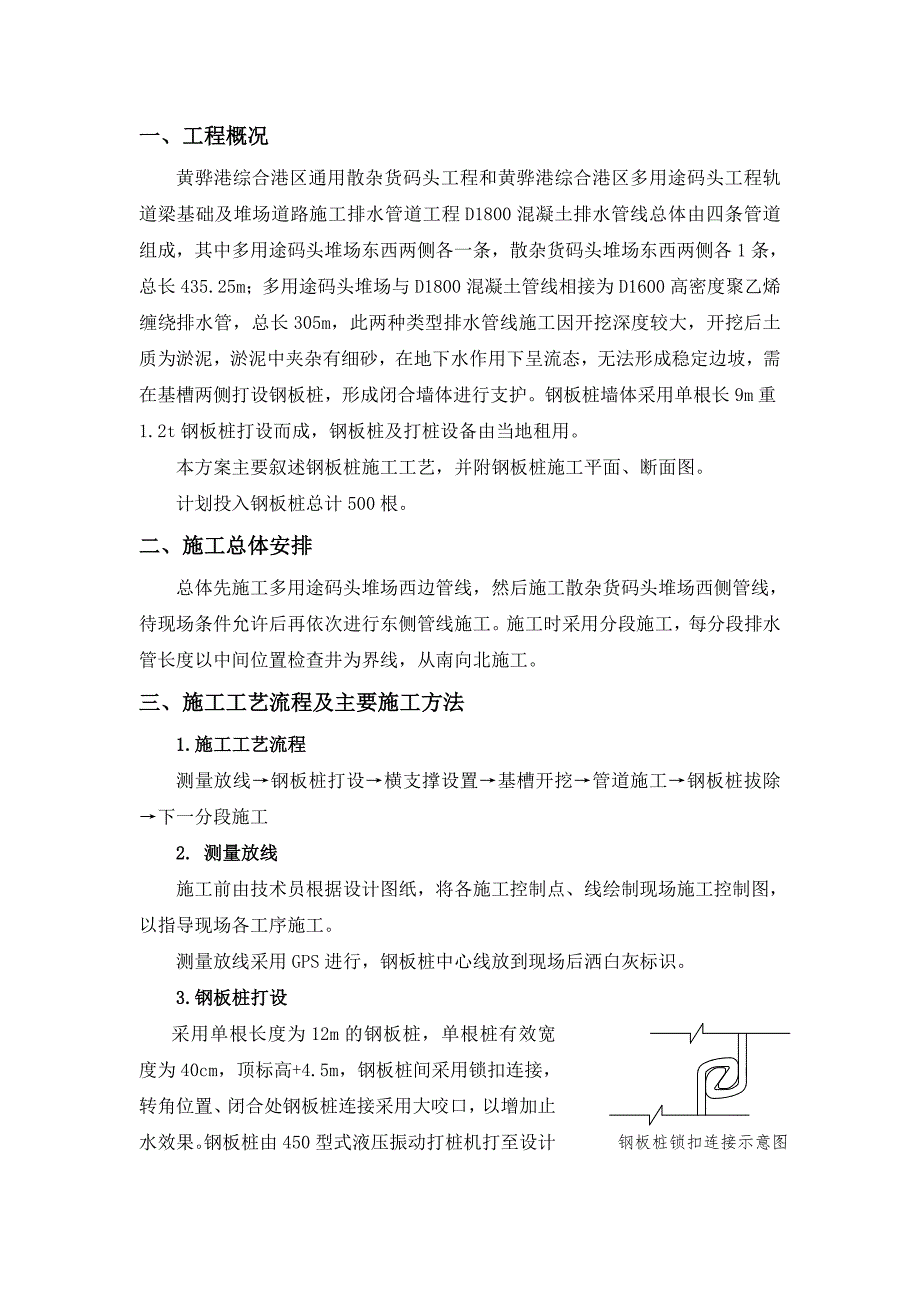

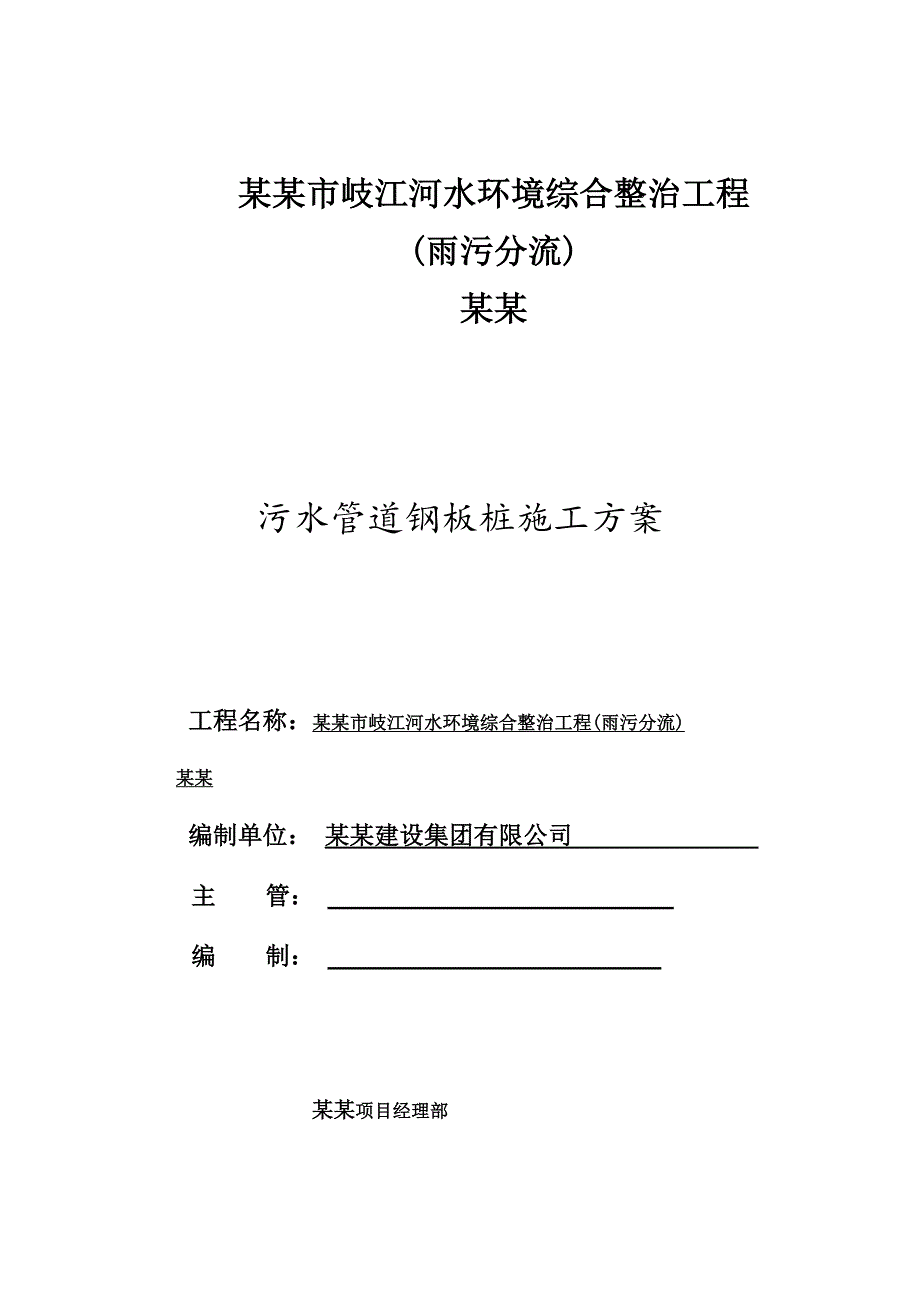

1、某某市岐江河水环境综合整治工程(雨污分流)某某污水管道钢板桩施工方案工程名称：某某市岐江河水环境综合整治工程(雨污分流)某某编制单位： 某某建设集团有限公司 主 管： 编 制： 某某项目经理部一、工程概况黄骅港综合港区通用散杂货码头工程和黄骅港综合港区多用途码头工程轨道梁基础及堆场道路施工排水管道工程D1800混凝土排水管线总体由四条管道组成，其中多用途码头堆场东西两侧各一条，散杂货码头堆场东西两侧各1条，总长435.25m；多用途码头堆场与D1800混凝土管线相接为D1600高密度聚乙烯缠绕排水管，总长305m，此两种类型排水管线施工因开挖深度较大，开挖后土质为淤泥，淤泥中夹杂有细砂，在地下
2、水作用下呈流态，无法形成稳定边坡，需在基槽两侧打设钢板桩，形成闭合墙体进行支护。钢板桩墙体采用单根长9m重1.2t钢板桩打设而成，钢板桩及打桩设备由当地租用。本方案主要叙述钢板桩施工工艺，并附钢板桩施工平面、断面图。计划投入钢板桩总计500根。二、施工总体安排总体先施工多用途码头堆场西边管线，然后施工散杂货码头堆场西侧管线，待现场条件允许后再依次进行东侧管线施工。施工时采用分段施工，每分段排水管长度以中间位置检查井为界线，从南向北施工。三、施工工艺流程及主要施工方法1.施工工艺流程测量放线钢板桩打设横支撑设置基槽开挖管道施工钢板桩拔除下一分段施工2. 测量放线施工前由技术员根据设计图纸，将各施

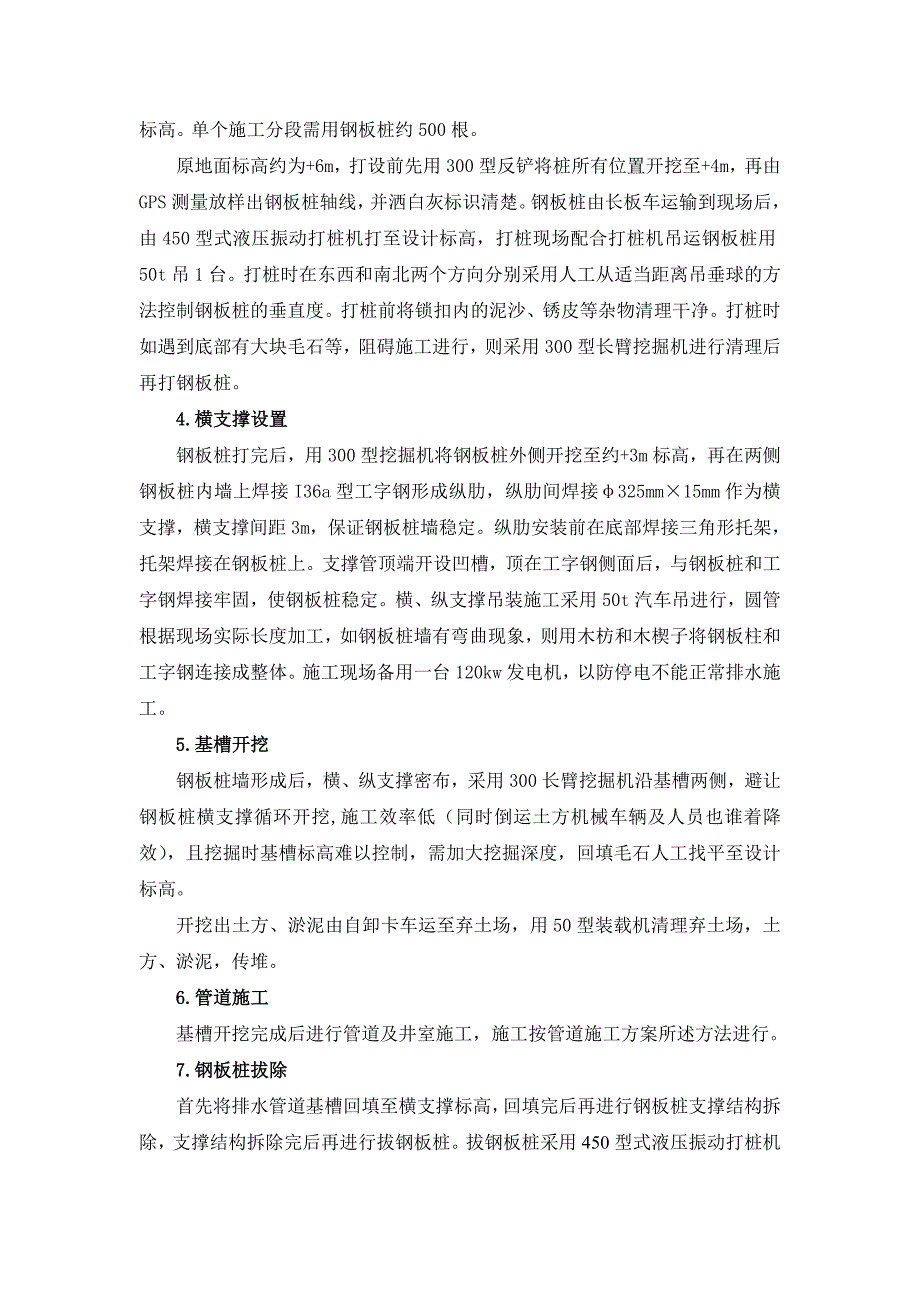

3、工控制点、线绘制现场施工控制图，以指导现场各工序施工。测量放线采用GPS进行，钢板桩中心线放到现场后洒白灰标识。3.钢板桩打设采用单根长度为12m的钢板桩，单根桩有效宽度为40cm，顶标高+4.5m，钢板桩间采用锁扣连接，转角位置、闭合处钢板桩连接采用大咬口，以增加止水效果。钢板桩由450型式液压振动打桩机打至设计标高。单个施工分段需用钢板桩约500根。原地面标高约为+6m，打设前先用300型反铲将桩所有位置开挖至+4m，再由GPS测量放样出钢板桩轴线，并洒白灰标识清楚。钢板桩由长板车运输到现场后，由450型式液压振动打桩机打至设计标高，打桩现场配合打桩机吊运钢板桩用50t吊1台。打桩时在东西
4、和南北两个方向分别采用人工从适当距离吊垂球的方法控制钢板桩的垂直度。打桩前将锁扣内的泥沙、锈皮等杂物清理干净。打桩时如遇到底部有大块毛石等，阻碍施工进行，则采用300型长臂挖掘机进行清理后再打钢板桩。4.横支撑设置钢板桩打完后，用300型挖掘机将钢板桩外侧开挖至约+3m标高，再在两侧钢板桩内墙上焊接I36a型工字钢形成纵肋，纵肋间焊接325mm15mm作为横支撑，横支撑间距3m，保证钢板桩墙稳定。纵肋安装前在底部焊接三角形托架，托架焊接在钢板桩上。支撑管顶端开设凹槽，顶在工字钢侧面后，与钢板桩和工字钢焊接牢固，使钢板桩稳定。横、纵支撑吊装施工采用50t汽车吊进行，圆管根据现场实际长度加工，如钢
5、板桩墙有弯曲现象，则用木枋和木楔子将钢板柱和工字钢连接成整体。施工现场备用一台120kw发电机，以防停电不能正常排水施工。5.基槽开挖钢板桩墙形成后，横、纵支撑密布，采用300长臂挖掘机沿基槽两侧，避让钢板桩横支撑循环开挖,施工效率低（同时倒运土方机械车辆及人员也谁着降效），且挖掘时基槽标高难以控制，需加大挖掘深度，回填毛石人工找平至设计标高。开挖出土方、淤泥由自卸卡车运至弃土场，用50型装载机清理弃土场，土方、淤泥，传堆。6.管道施工基槽开挖完成后进行管道及井室施工，施工按管道施工方案所述方法进行。7.钢板桩拔除首先将排水管道基槽回填至横支撑标高，回填完后再进行钢板桩支撑结构拆除，支撑结构拆
6、除完后再进行拔钢板桩。拔钢板桩采用450型式液压振动打桩机进行，拔桩从大咬口位置开始，顺序为从陆侧向海侧进行。钢板桩拔完后，用50t吊和14m长，40t货车倒至另一施工分段进行钢板桩打设。四、主要施工设备序号设备名称规格单位数量备注1液压振动打桩机450型台12挖掘机300型台23加长臂挖掘机300型台14汽车吊50t台15自卸卡车28m3台6发电机120Kw台27电焊机BX35018装载机50型台19气焊套台110无齿锯500mm台1五、主要施工材料序号材料名称规格单位数量备注1拉森钢板桩U型12m长根500重1.2t/根2工字钢I 36at16.640根3螺旋焊管325mm15mmt282
7、0根4槽钢20#t3.930根5钢板10t0.620六、质量管理措施1.加强质量教育，提高全员质量意识，严格按照规范及有关文件规定要求组织施工。开工前由项目部技术人员向全体参加施工的人员进行详细的技术交底，使施工人员排水管道的设计、质量标准和施工工艺要求。2.各班组设专职技术人员，检查施工质量，严把每道工序质量关。3.施工中严格遵循本方案的施工工艺及施工程序。4.强化工序管理、严格工序控制。七、安全保证措施1.安全生产管理制度遵守国家及地方关于安全生产的规定，为保证施工现场安全作业，避免发生安全事故，制定如下管理制度：1.1安全生产负责制在项目经理部领导下，安全员、机长、班组长、操作工人，逐级
8、建立安全管理责任制度。分工明确、责任到人。管理者坚持安全生产“五到位”：即“健全机构到位，批阅安全文件到位，深入现场到位，检查到位，处理问题到位”。实行“四全”管理，即：“全员、全过程、全方位、全天候”安全管理。1.2建立安全教育制度对所有进场的职工、民工进行入场安全教育，针对不同工种分别进行安全操作规程教育，建立安全教育卡片。需持证上岗的特殊工种工人首先经过培训考试，在取得有关部门颁发的合格证书后上岗。每天上班前，由机长进行安全施工教育。1.3坚持安全交底制度技术人员在编制施工方案、技术措施时，同时编制详细的、有针对性的安全措施，并向操作人员进行书面交底。1.4安全预防制度在编制施工组织设计
9、，制定施工方案和下达施工计划时，同时制定和下达施工安全技术措施。对机具设备经常进行保养和定期维修，消灭一切安全隐患。施工现场设安全标志。1.5安全检查制度1.5.1结合工程施工情况，开展经常性的安全检查每次检查要做好记录。1.5.2安全检查采取定期或不定期检查，施工管理人员每到一处生产活动地点，要经常检查安全。1.5.3安全检查必须明确目的，对查出的事故隐患要制定整改措施。1.5.4通过检查，给经常忽视的安全生产思想敲响警钟，及时纠正违章作业，冒险行为。1.5.5安全生产检查内容：查思想：检查全体施工人员、班组对安全生产的重视程度；查班组：检查班组长是否把安全生产工作摆在土要位置，是否贯彻执行
10、“安全第一，预防为主”的方针；查制度：检查有关安全制度的贯彻执行情况，是否深得人心严格执行；查措施：安全技术措施计划和安全技术措施，是否随生产施工任务下达，按时完成；查隐患：检查劳动条件，安全设施，安全装置，是否按规定正确使用防护用品、用具；检查安全保卫，安全用电等制度的执行情况。1.6安全事故处理制度现场发生任何安全事故，都本着“三不放过”的原则进行处理，查明事故原因、事故责任者。对事故的直接责任者进行处罚，达到教育大家的目的。制定整改及预防措施，避免以后再次发生类似事故。重大事故发生后及时向上级部门及地方有关部门汇报，积极配合和接受有关部门的调查和处理。2.安全管理措施实行现场安全标准化是
11、实现安全生产的根本措施，是强化安全管理和安全技术的有效途径，针对该工程实际情况制定如下措施：2.1安全防护措施配备使用个人安全用品，做好现场安全防护措施。2.1.1进入现场人员一律佩戴安全帽，不准穿拖鞋、高跟鞋，不得赤脚作业。施工时严禁嬉戏、打闹。2.1.2进入施工现场人员一律佩带安全上岗证。2.2施工现场强制性安全措施项目部安全计划及程序应报业主监理工程师审查，接受计划外提出的附加要求。现场施工必须执行下述强制性要求:2.2.1没有穿防护用品（安全帽、工作鞋等）的职工（包括来访者、供方代表、材料运送员）不得进入施工现场。2.2.2所有吊重设备应安装力矩限制显示设备。2.2.3所有机械的运动部
12、分、设备或电动工具必须安装防护罩、防止人体接触。2.2.4所有临时配电箱应安装接地保险，所有电气设备均应接地。2.2.5所有设备应由合格人员操作，必须持有相应资格证书。2.2.6所有特殊工种人员上岗操作，必须持有相应资格证书。2.2.7所有设备由项目部在现场开工前进行检验、检验标识应附在设备上，检验应由合格的人员进行。2.3应急计划和措施2.3.1成立处理紧急事故的领导机构和抢险救灾队伍。2.3.2灾情发现与报告。从隐患形成到灾害发生，都有一定的发展过程，发现隐患应及时报告。2.3.3通讯联络：施工现场之间配备对讲机，保证信息畅通。2.3.4贮备必要的救灾器材与设备，贮备地点设置明显的标识。2
13、.3.5安全通道与安全出口。现场生产人员较多和危险性较大的地点设置安全通道与安全出口，并有明显标识。2.4施工用电安全2.4.1所有电力线路和用电设备由持证电工安装。由专职电工负责日常检查和维修保养，禁止其他人员私自乱接、乱拉电线。2.4.2现场施工用电线路一律采用绝缘导线。移动式线路使用胶皮电缆。使用时提前认真检查确保电缆无裸露现象。地上线路架空设置，以绝缘固定。2.4.3现场所有电动机械设备使用前按规定进行检查、试运转，施工用电设备专人使用，严禁非使用人员擅自使用电气设备，不用时切断电源，防止发生意外事故。2.4.4各种用电和照明线路均由电工人员搭设，并配备过载和漏电保护装置。2.4.5各
14、种用电设备均要设置有防雨措施和一闸一漏电保护器，严防雨天触电或短路，湿手不允许闭合和搬运带电设备。2.4.6工地采用统一保护接零系统，其电阻不大于10欧姆，所有电机设备的金属外壳和配电箱，均作重复接地保护，每季度定期复测接地电阻值。2.4.7凡是埋地电缆均在地上要有明显标识，陆上汽车运输及挖掘机、装载机作业前均作详细的技术交底。2.4.8电气设备所用保险丝的额定电流应与其负荷量相适应，禁止用其它金属线代替保险丝。检修电气时，在开关处挂上标志牌，并将保险丝除去，以防他人推上开关。2.5夜间施工安全2.5.1夜间施工应有足够的照明，预制场区设置塔式立体照明，移动式施工应配置有移动的发电照明设施。2.5.2为了保证构件安装质量和施工安全，除特殊情况外，一般情况下夜间不施工。夜间施工必须派专人进行指挥，防止发生事故。2.6工序施工具体安全措施2.6.1在施工过程中，严格执行技术交底及安全方案施工。对第一次进入现场的施工人员，要明确有关安全制度，进行有关安全意识教育等的交底，并办理安全教育签证手续。班前的安全活动由质安员负责按公司规定的内容进行。2.6.2所有人员进入施工现场必须戴安全帽，非施工人员不得进入施工现场，所有操作人员，严禁带病作业；2.6.3任何人严禁在基坑底部休息，基坑边1m以内不
