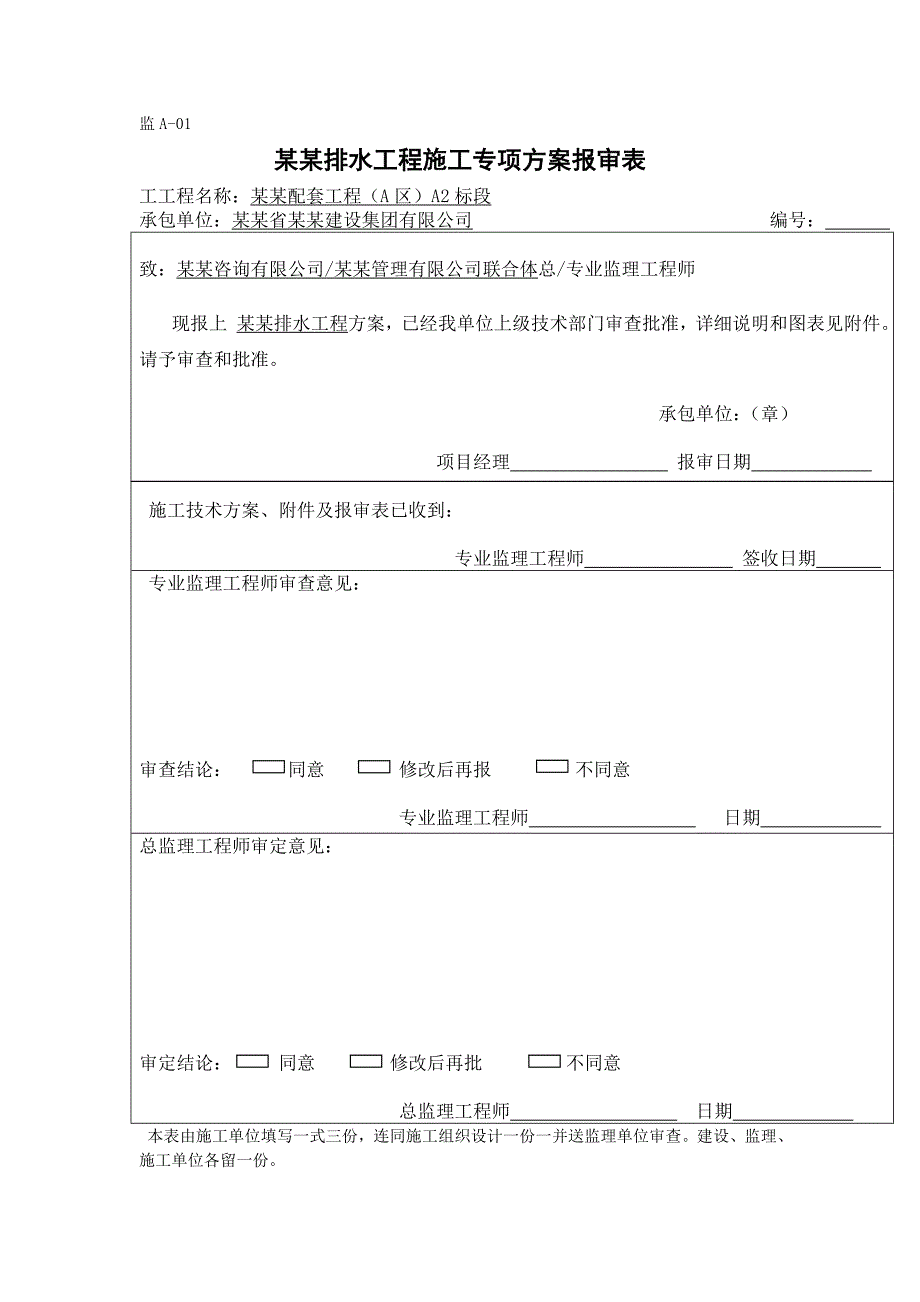

1、监A-01某某排水工程施工专项方案报审表工工程名称：某某配套工程（A区）A2标段 承包单位：某某省某某建设集团有限公司 编号： 致：某某咨询有限公司/某某管理有限公司联合体总/专业监理工程师现报上 某某排水工程方案，已经我单位上级技术部门审查批准，详细说明和图表见附件。请予审查和批准。 承包单位：（章） 项目经理 报审日期 施工技术方案、附件及报审表已收到： 专业监理工程师 签收日期 专业监理工程师审查意见：审查结论： 同意 修改后再报 不同意 专业监理工程师 日期 总监理工程师审定意见：审定结论： 同意 修改后再批 不同意 总监理工程师 日期 本表由施工单位填写一式三份，连同施工组织设计一份

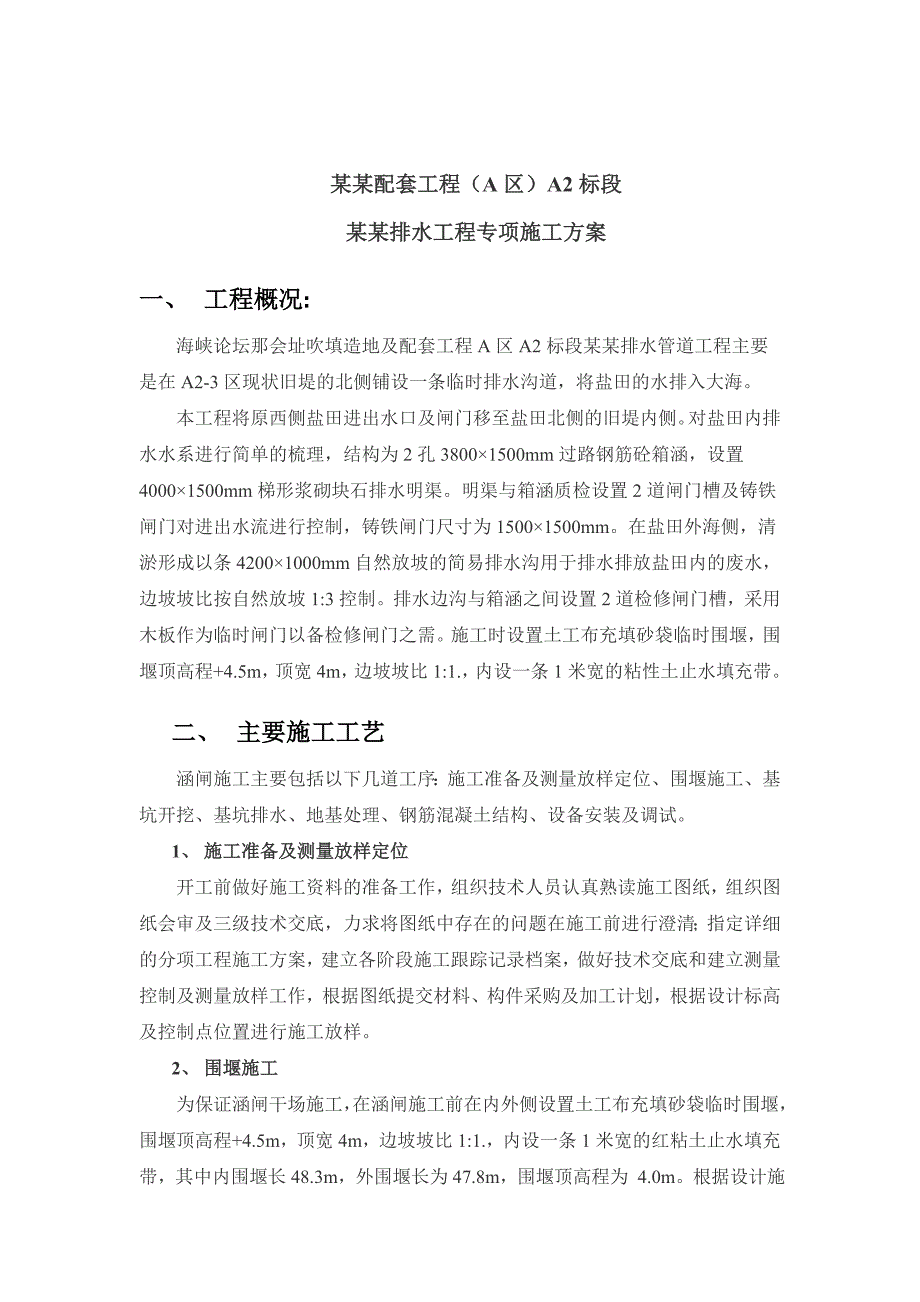

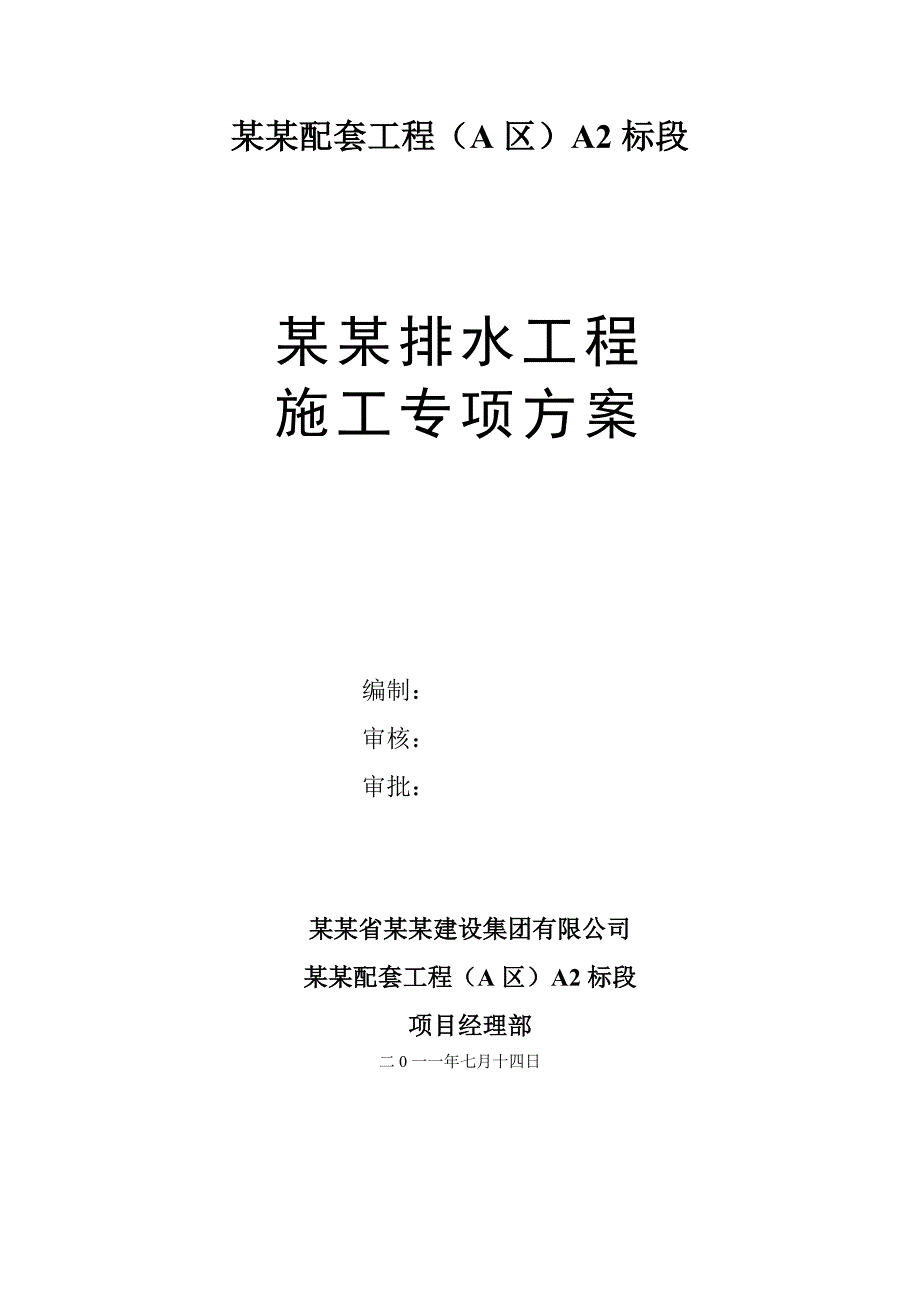

2、一并送监理单位审查。建设、监理、施工单位各留一份。某某配套工程（A区）A2标段某某排水工程施工专项方案编制：审核：审批：某某省某某建设集团有限公司某某配套工程（A区）A2标段项目经理部二0一一年七月十四日某某配套工程（A区）A2标段某某排水工程专项施工方案 一、 工程概况:海峡论坛那会址吹填造地及配套工程A区A2标段某某排水管道工程主要是在A2-3区现状旧堤的北侧铺设一条临时排水沟道，将盐田的水排入大海。本工程将原西侧盐田进出水口及闸门移至盐田北侧的旧堤内侧。对盐田内排水水系进行简单的梳理，结构为2孔38001500mm过路钢筋砼箱涵，设置40001500mm梯形浆砌块石排水明渠。明渠与箱涵质
3、检设置2道闸门槽及铸铁闸门对进出水流进行控制，铸铁闸门尺寸为15001500mm。在盐田外海侧，清淤形成以条42001000mm自然放坡的简易排水沟用于排水排放盐田内的废水，边坡坡比按自然放坡1:3控制。排水边沟与箱涵之间设置2道检修闸门槽，采用木板作为临时闸门以备检修闸门之需。施工时设置土工布充填砂袋临时围堰，围堰顶高程+4.5m，顶宽4m，边坡坡比1:1.，内设一条1米宽的粘性土止水填充带。二、 主要施工工艺涵闸施工主要包括以下几道工序：施工准备及测量放样定位、围堰施工、基坑开挖、基坑排水、地基处理、钢筋混凝土结构、设备安装及调试。1、 施工准备及测量放样定位开工前做好施工资料的准备工作，
4、组织技术人员认真熟读施工图纸，组织图纸会审及三级技术交底，力求将图纸中存在的问题在施工前进行澄清；指定详细的分项工程施工方案，建立各阶段施工跟踪记录档案，做好技术交底和建立测量控制及测量放样工作，根据图纸提交材料、构件采购及加工计划，根据设计标高及控制点位置进行施工放样。2、 围堰施工为保证涵闸干场施工，在涵闸施工前在内外侧设置土工布充填砂袋临时围堰，围堰顶高程+4.5m，顶宽4m，边坡坡比1:1.，内设一条1米宽的红粘土止水填充带，其中内围堰长48.3m，外围堰长为47.8m，围堰顶高程为 4.0m。根据设计施工图围堰工程为临时围堰。围堰两侧为土工布充填砂袋，中间为粘性土止水充填带。根据我部
5、现场取样，发现在滩地1.5m以上为淤泥层，这样对围堰的施工造成一定的难度。针对这种情况我部将及时做出相应的调整。3、 基坑开挖 基坑开挖前根据设计标高及控制点位置进行施工放样，根据规范，基础开挖保留0.2m的保护层厚度，基础底面不得欠挖和超挖。排涝闸和箱涵位置周边较开阔，采用明挖施工。基坑开挖采用放坡开挖，沟槽开挖边坡暂定1:1.，施工时可根据现场土质情况对放坡稳定坡度调整。如遇其他情况开挖需进行边坡支护，并且将坡度适当放大。机械开挖时，结构物施工前必须用人工清理至设计标高；如局部超挖，则应用中粗砂回填至设计标高。在基坑开挖过程中，应以不妨碍开挖和运输为前提。挖出来的废土，采用两台挖土机，一台
6、在围堰侧，一台在围堰外侧，将废土 放至不影响施工的地方。基坑开挖的过程中若发现军用光缆，应尽量避开，注意对其进行保护，并及时通知监理、业主及设计单位，商讨解决办法。4、 基坑排水 围堰形成闭气后，由于涵闸靠近海边受涨退潮影响，为保证施工场地便于施工，在本工程中采用离心式水泵强排方式排水。排水设备采用离心式水泵，水泵容量根据现场实际情况来确定，并留有一定的备用水泵，防止长期降水或突然间强降水造成的基坑内大量积水，而影响正常施工。 5、 地基处理 在本工程中地基处理考虑到箱涵及排涝闸位于软土层上，存在着不均匀沉降，基础由10cm厚C15混凝土垫层加100cm后毛石混凝土基础组成，先施工形成封闭，在
7、内部施工压密注浆，而后采用平板振捣器人工震压密实。压密注浆应保证施工的连续性，所以在施工前，将施工现场清理干净，保证压密注浆施工不受阻；在压密注浆过程中为保证不发生跑浆现象，在水泥浆液中掺入一定的外加剂，在应用外加剂的过程中应严格根据设计要求来施工，控制好外加剂的用量比例。对于在施工中出现的冒浆现象，应及时检查冒浆原因，并及时通 报监理，并向上级部门汇报情况。在压密注浆施工时密切注意水泥浆流量表、空气压力表、提升速度，并随时检测水泥浆的水灰比，这四个数据严格控制在规范及设计允许的偏差范围之内。 6、 钢筋混凝土结构 在涵闸施工中应注意一点：在浇筑止水缝部位的混凝土时，应符合以下规定：1、水平止
8、水片应嵌在浇筑层中间，在止水片的高程处，不得设置施工缝；2、浇筑混凝土不得冲撞止水片。当混凝土将淹埋止水片时，应再次清除其表面污垢，振捣器不得触及止水片。3、嵌固止水片的模板应适当推迟拆除时间，拆模时应注意保护好止水片，以此来保护好止水片的止水效果。涵闸砼浇筑次序如下： 素砼垫层钢筋工程模板工程砼工程6.1砼垫层垫层设计为C15砼，为保证施工质量和环保要求，本工程砼均采用商品砼，为保证箱涵截面尺寸，必须严格控制垫层顶标高和砼质量。首先应放出中线、边线及标高再进行浇筑砼工作，使用平板式振捣器进行振捣，保证砼密实，沿中心线两侧应超出箱涵底宽10cm，以便模板施工。6.2钢筋工程钢筋在附近钢筋加工场
9、进行加工后，运至施工现场，钢筋半成品的加工必须按审核过的材料单位进行，先试制合格后在成批加工。钢筋绑扎要严格按照图纸及施工规范要求进行施工，绑扎牢固、位置准确，竖立筋先暂时用木架支撑垂直，待底板砼浇筑完成后，绑扎侧墙钢筋，侧墙模板完成后，支好顶板底模，在绑扎顶板钢筋，两层钢筋网中间用马蹄筋支撑固定，为保证砼保护层厚度，每隔一定距离放置砂浆试块。6.3模板工程模板应具有足够的强度、刚度和稳定性，装拆方便，便于钢筋绑扎、安装和混凝土浇筑。模板采用进口七夹板进行施工，侧墙模板内每隔80cm*80cm距离绑扎一根10的S筋，每隔40cm*40cm距离用加工16对拉止水螺杆紧扣，以保证墙体厚度准确。模板
10、安装一定要保证尺寸位置准确，安装牢固，接缝紧密，不漏浆，不跑模。模板应在混凝土浇筑后7天方可拆除。6.4砼工程砼标号为C35，抗渗等级为S8，采用商品砼；浇筑砼前，将模板内的杂物及钢筋上的油污清理干净，模板充分润湿，但不能有积水。砼浇筑时，应特别注意对砼保护层的施工质量控制，严防出现漏浆、漏振等现象；自由倾落高度不应超过2m，当浇筑高度较高时，采用串筒或溜槽下料；6.4.1混凝土浇筑砼浇筑必须连续进行，以避免施工冷缝的产生，浇筑工艺缝两期浇筑，一期先浇筑底板及两侧底板顶面以上50cm侧墙，二期浇筑其余部分侧墙及顶板，一二期混凝土质检接缝面应按照施工规范要求进行凿毛，在施工条件允许的情况下，尽量
11、缩短一二期混凝土的龄期差，二期混凝土浇筑应在一期混凝土浇筑完成后28天之内进行。侧墙施工缝留在高出底板上表面50cm处，施工缝采用企口缝或止水钢板，砼捣振时，振动棒应快插慢拔，分层浇筑时，振动棒要插入下层砼内的深度应不小于5cm。浇筑砼过程中，派专人观察模板，支架、钢筋、预埋件及预留孔洞的情况，当发现有变形、移位时，应及时采取措施，进行处理。闸门启闭机梁浇筑时应保证结构尺寸准确，尤其对吊杆空位置应保证精度。6.4.2砼养护浇筑完毕后的12小时内对混凝土应加以覆盖并保湿养护，浇水养护时间不得少于14天。7、 设备安装及调试设备包括主要闸门安装、启闭机安装、拦污栅安装检查、调试。闸门采用球墨铸铁矩
12、形双向闸门，闸门型号为1500*1500mm（B*H）,启闭机采用手动式，型号为QSY-8，启闭力为8T。闸门及拦污栅安装由闸门厂家来安装，确保施工的质量。同时项目部施工人员根据有关规范及相关技术参数来全程监督好闸门厂家 的施工。 最后通过无水全程启闭试验、静水情况下的全程启闭试验、动水 启闭试验，三个试验来确定闸门是否符合设计要求、具备使用功能。 三、 施工进度计划安排 详见施工进度计划进度表排涝涵闸施工计划进度表日期项目2011年7月25日2011年8月24日2011年8月25日2011年9月24日2011年9月24日2011年10月24日2528310306101316192425283103061013161924252831030610131619施工准备围堰施工基槽开挖基坑排水地基处理钢筋混凝土结构回填土及浆砌块石设备安装及调试
