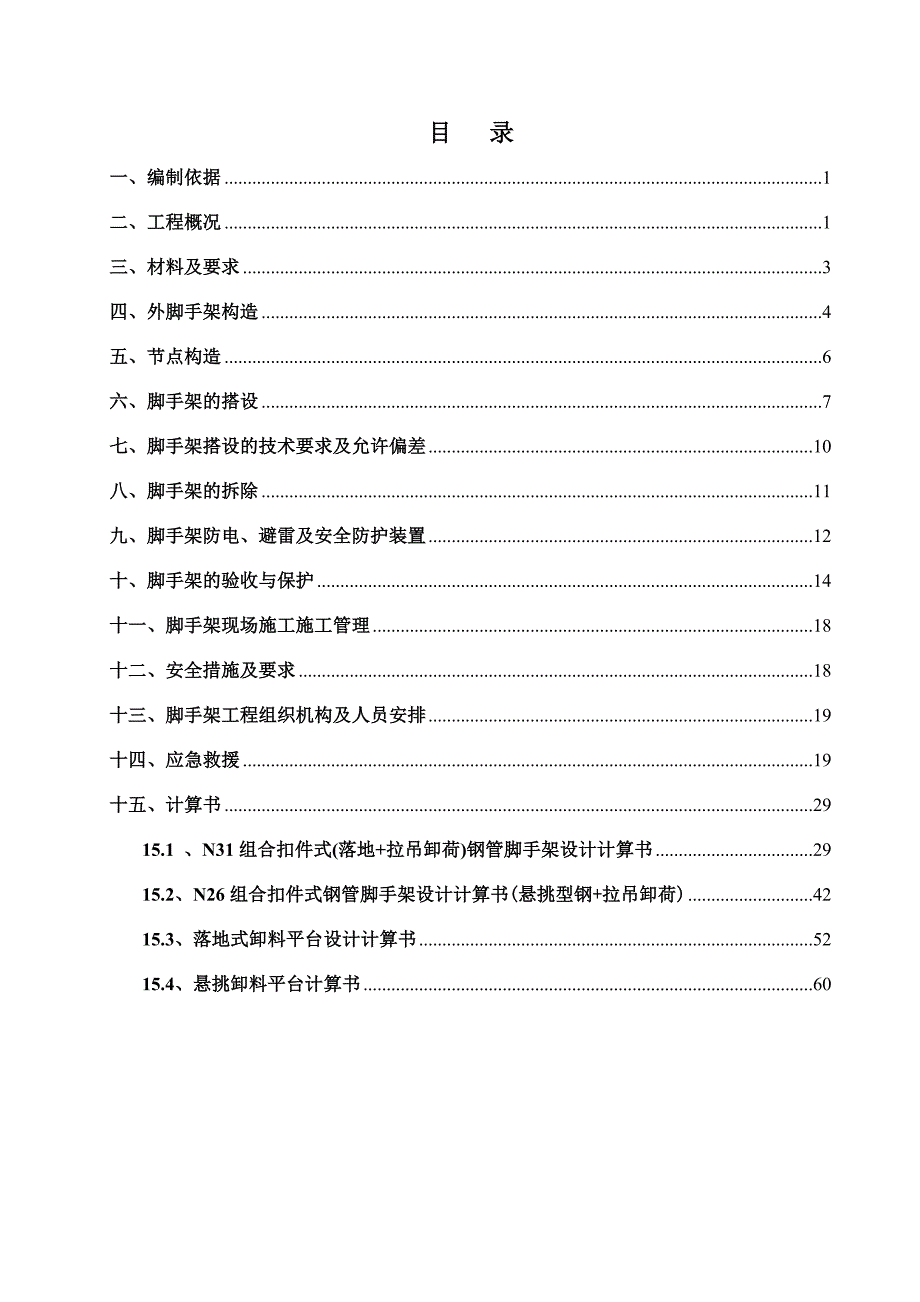

1、目 录一、编制依据1二、工程概况1三、材料及要求3四、外脚手架构造4五、节点构造6六、脚手架的搭设7七、脚手架搭设的技术要求及允许偏差10八、脚手架的拆除11九、脚手架防电、避雷及安全防护装置12十、脚手架的验收与保护14十一、脚手架现场施工施工管理18十二、安全措施及要求18十三、脚手架工程组织机构及人员安排19十四、应急救援19十五、计算书2915.1 、N31组合扣件式(落地+拉吊卸荷)钢管脚手架设计计算书2915.2、N26组合扣件式钢管脚手架设计计算书(悬挑型钢+拉吊卸荷)4215.3、落地式卸料平台设计计算书5215.4、悬挑卸料平台计算书60脚手架专项施工方案一、编制依据1. 建

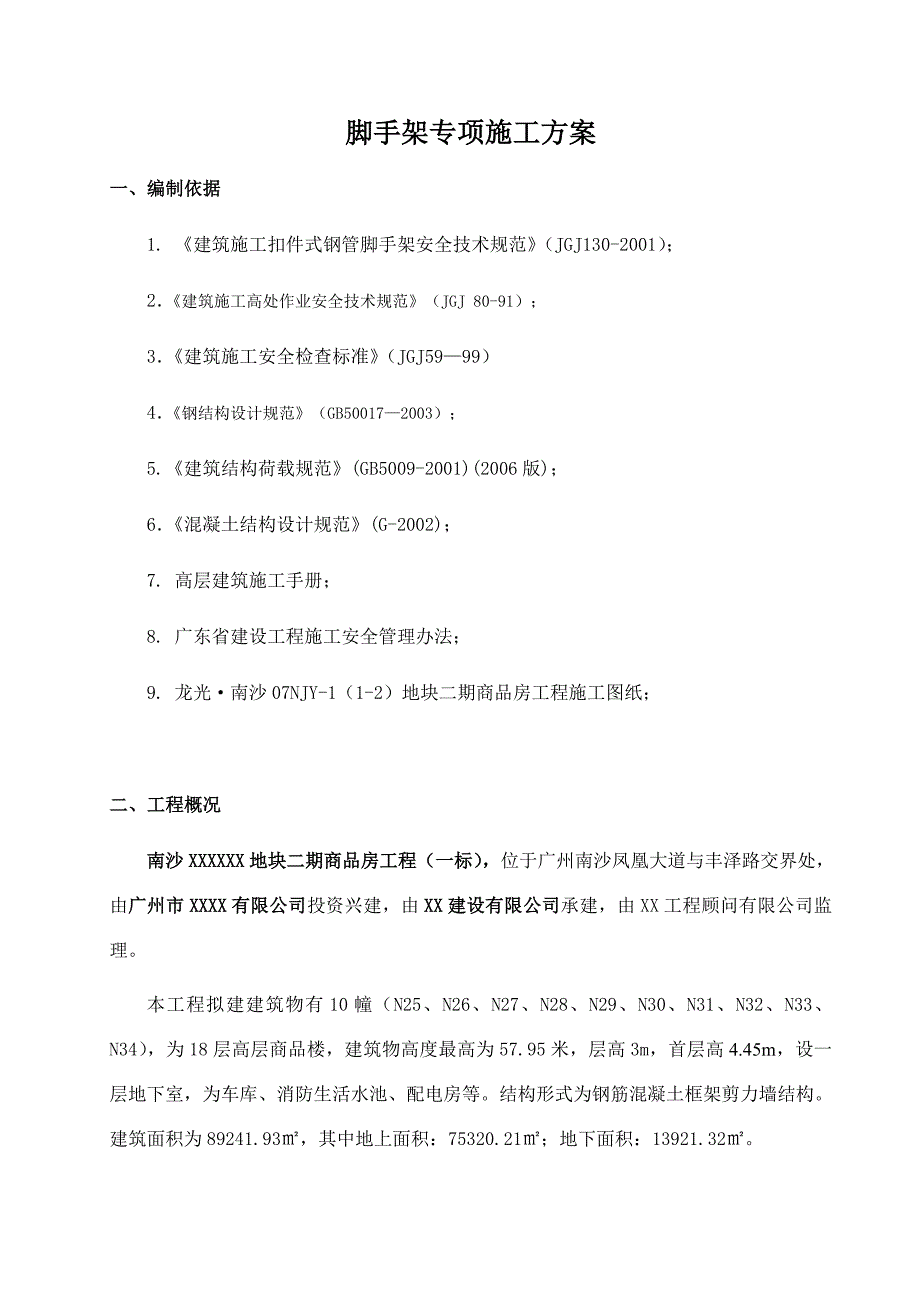

2、筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；2建筑施工高处作业安全技术规范（JGJ 80-91）；3建筑施工安全检查标准（JGJ5999）4钢结构设计规范（GB500172003）；5.建筑结构荷载规范(GB5009-2001)(2006版)；6混凝土结构设计规范(G-2002)；7. 高层建筑施工手册；8. 广东省建设工程施工安全管理办法；9. 龙光南沙07NJY-1（1-2）地块二期商品房工程施工图纸；二、工程概况南沙XXXXXX地块二期商品房工程（一标），位于广州南沙凤凰大道与丰泽路交界处，由广州市XXXX有限公司投资兴建，由XX建设有限公司承建，由XX工程顾问有限公司

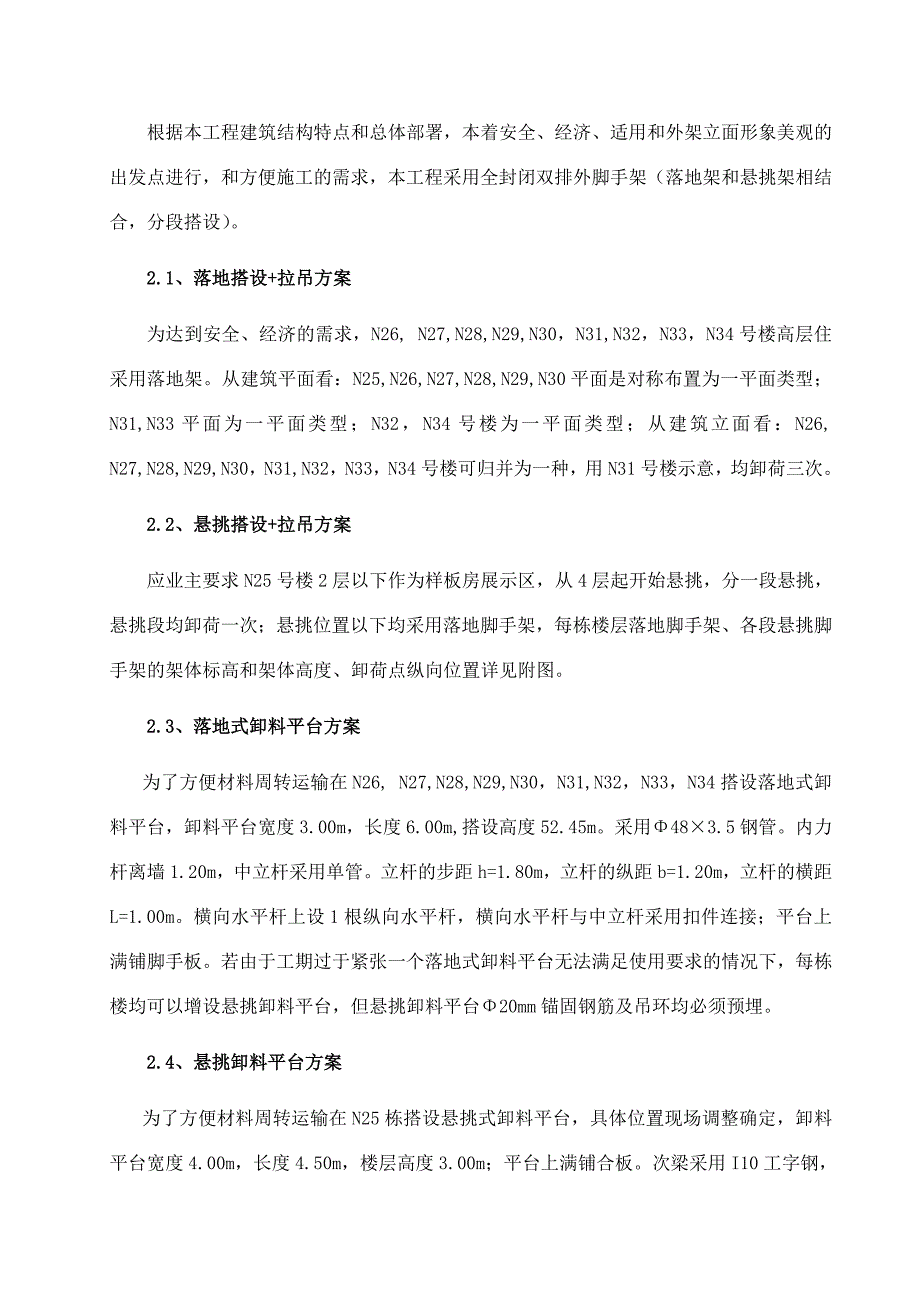

3、监理。本工程拟建建筑物有10幢（N25、N26、N27、N28、N29、N30、N31、N32、N33、N34），为18层高层商品楼，建筑物高度最高为57.95米，层高3m，首层高4.45m，设一层地下室，为车库、消防生活水池、配电房等。结构形式为钢筋混凝土框架剪力墙结构。建筑面积为89241.93，其中地上面积：75320.21；地下面积：13921.32。根据本工程建筑结构特点和总体部署，本着安全、经济、适用和外架立面形象美观的出发点进行，和方便施工的需求，本工程采用全封闭双排外脚手架（落地架和悬挑架相结合，分段搭设）。2.1、落地搭设+拉吊方案为达到安全、经济的需求，N26, N27,N
4、28,N29,N30，N31,N32，N33，N34号楼高层住采用落地架。从建筑平面看：N25,N26,N27,N28,N29,N30平面是对称布置为一平面类型；N31,N33平面为一平面类型；N32，N34号楼为一平面类型；从建筑立面看：N26, N27,N28,N29,N30，N31,N32，N33，N34号楼可归并为一种，用N31号楼示意，均卸荷三次。2.2、悬挑搭设+拉吊方案应业主要求N25号楼2层以下作为样板房展示区，从4层起开始悬挑，分一段悬挑，悬挑段均卸荷一次；悬挑位置以下均采用落地脚手架，每栋楼层落地脚手架、各段悬挑脚手架的架体标高和架体高度、卸荷点纵向位置详见附图。 2.3、
5、落地式卸料平台方案为了方便材料周转运输在N26, N27,N28,N29,N30，N31,N32，N33，N34搭设落地式卸料平台，卸料平台宽度3.00m，长度6.00m,搭设高度52.45m。采用483.5钢管。内力杆离墙1.20m，中立杆采用单管。立杆的步距h=1.80m，立杆的纵距b=1.20m，立杆的横距L=1.00m。横向水平杆上设1根纵向水平杆，横向水平杆与中立杆采用扣件连接；平台上满铺脚手板。若由于工期过于紧张一个落地式卸料平台无法满足使用要求的情况下，每栋楼均可以增设悬挑卸料平台，但悬挑卸料平台20mm锚固钢筋及吊环均必须预埋。2.4、悬挑卸料平台方案为了方便材料周转运输在N2
6、5栋搭设悬挑式卸料平台，具体位置现场调整确定，卸料平台宽度4.00m，长度4.50m，楼层高度3.00m；平台上满铺合板。次梁采用I10工字钢，间距500mm；悬挑主梁采用2根I16工字钢，槽钢悬挑梁端部设置吊索为16mm（619）钢丝绳，采用30mm的CO型花篮螺栓，内侧钢丝绳吊点宽度3.00m，20mm锚固钢筋，20mm吊环设置在上层楼面梁上。 三、材料及要求1钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符合现行
7、国家标准碳素结构钢（GB/T700）中Q235A级钢的要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg。钢管上严禁打孔。2型钢：16号工字钢，规格为：1608010mm。3扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋
8、转面间小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。4钢丝绳钢丝绳选用61916光面钢丝绳，公称强度1400Mpa，破断拉力127.7KN。断股、锈蚀严重的钢丝绳不得使用。5脚手板脚手板采用竹脚手板，为了减少脚手架的荷载需要，施工层以下同时保留一层脚手板。5安全网按照广州市建筑施工安全监督站的有关规定，本工程中的安全网采用经检验合格的密目式安全网。5红白标志栏板采用18cm宽标准红白栏板。每层沿建筑物四周设置一道。四、外脚手架构造本工程外脚手架从地面开始搭设，脚手架的具体构造说明如下： 1平面布置立杆纵向间距1500mm，横向间距800mm，
9、内排立杆距离建筑物的距离300mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。其接头距离大横杆的距离不大于步距的1/3。2立面布置大横杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平设置于每步架1.2m高处。搭设高度在24m以上的脚手架剪刀撑要求满设，并沿高连结布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在450600之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接长度不小于1000mm，且不少于三个扣件，除在两头与立杆和大横杆连接外中间还增加24个节点。立杆和大横杆交点处一定要设小横杆。剪刀撑布置见附图。3斜道
