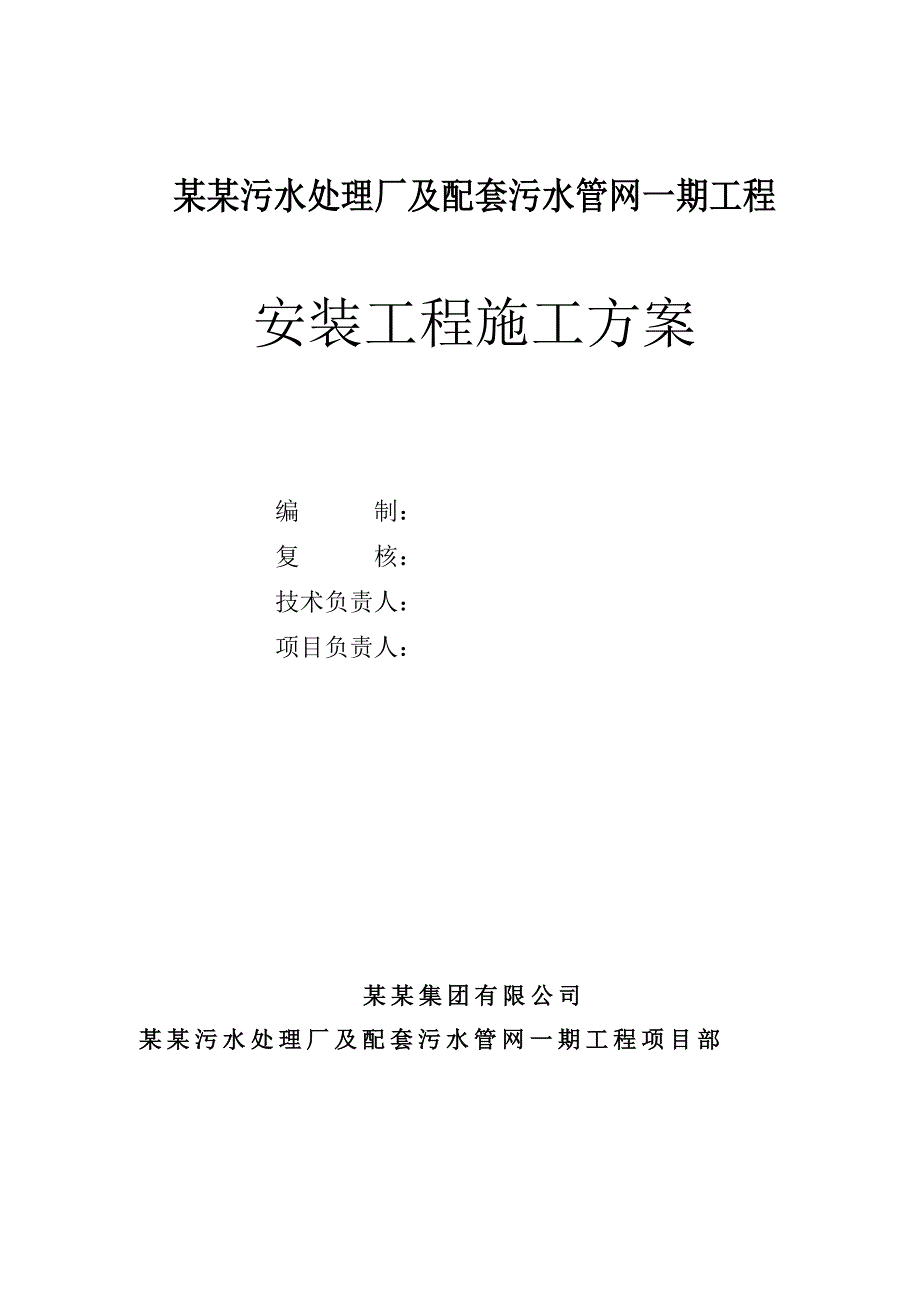

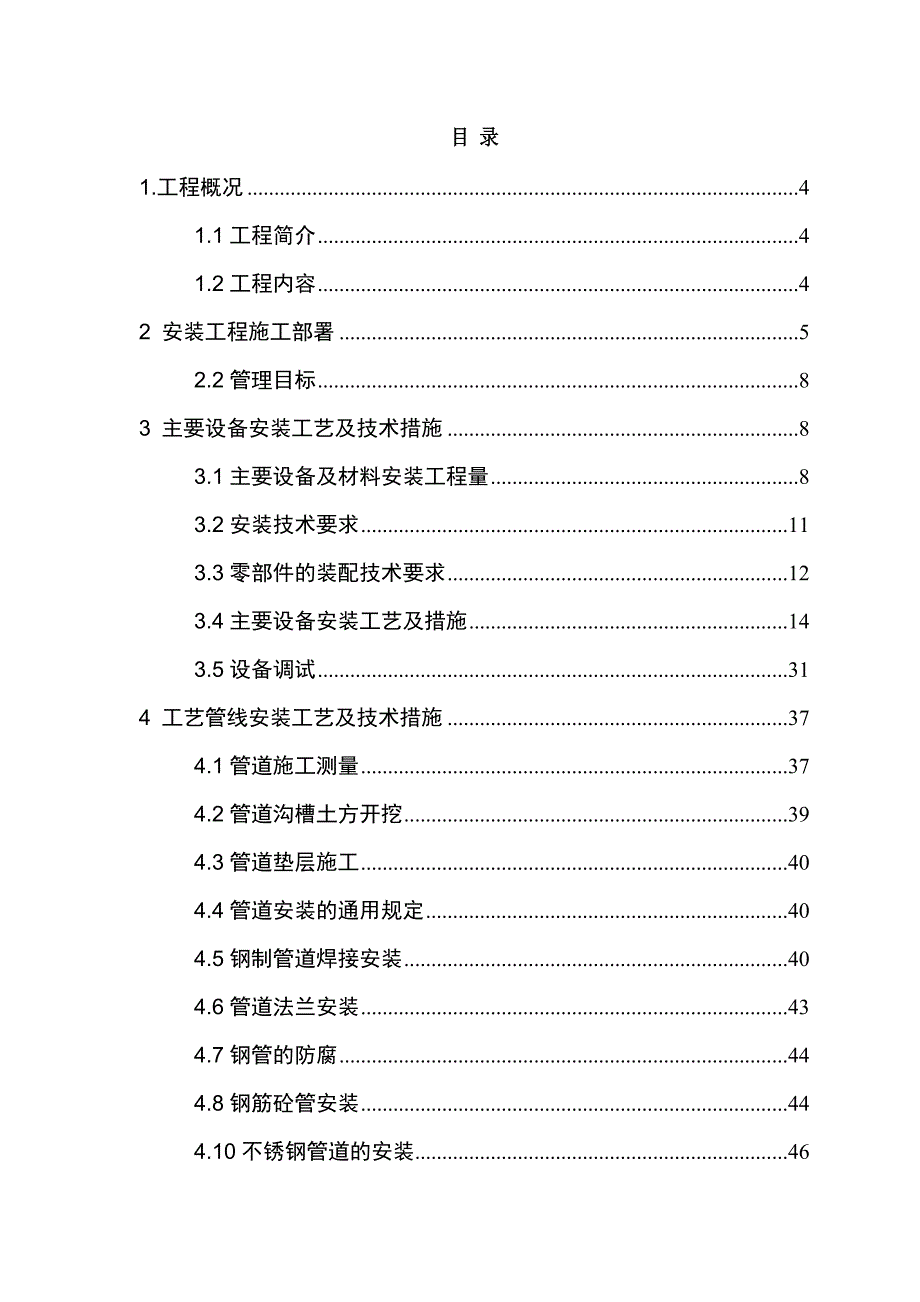

1、某某污水处理厂及配套污水管网一期工程安装工程施工方案编 制： 复 核： 技术负责人： 项目负责人：某某集团有限公司某某污水处理厂及配套污水管网一期工程项目部 目 录1.工程概况41.1工程简介41.2工程内容42 安装工程施工部署52.2管理目标83 主要设备安装工艺及技术措施83.1主要设备及材料安装工程量83.2安装技术要求113.3零部件的装配技术要求123.4主要设备安装工艺及措施143.5设备调试314 工艺管线安装工艺及技术措施374.1管道施工测量374.2管道沟槽土方开挖394.3管道垫层施工404.4管道安装的通用规定404.5钢制管道焊接安装404.6管道法兰安装434.7

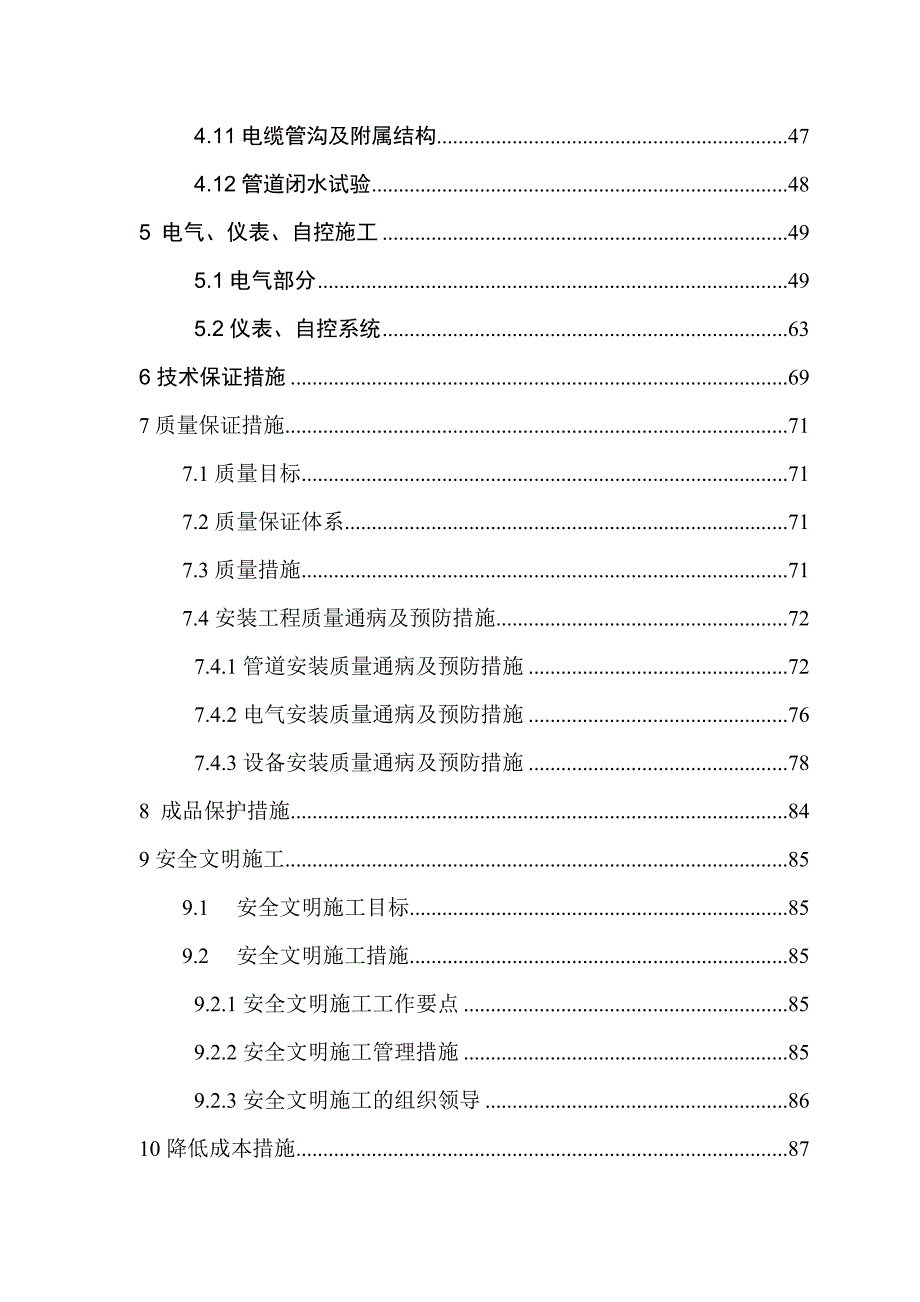

2、钢管的防腐444.8钢筋砼管安装444.10不锈钢管道的安装464.11电缆管沟及附属结构474.12管道闭水试验485 电气、仪表、自控施工495.1电气部分495.2仪表、自控系统636技术保证措施697质量保证措施717.1质量目标717.2质量保证体系717.3质量措施717.4安装工程质量通病及预防措施727.4.1管道安装质量通病及预防措施727.4.2电气安装质量通病及预防措施767.4.3设备安装质量通病及预防措施788 成品保护措施849安全文明施工859.1安全文明施工目标859.2安全文明施工措施859.2.1安全文明施工工作要点859.2.2安全文明施工管理措施859.
3、2.3安全文明施工的组织领导8610降低成本措施871.工程概况1.1工程简介污水厂总体规模是8万吨/日，一期工程（本期）的设计规模为日处理城市污水2万吨，处理工艺采用预处理+微曝氧化沟+紫外线消毒。厂址位于南宁市乡村大世界南侧，某某河南岸，总体规模占地50平方千米。处理后的水通过管道排入某某河。1.2工程内容1.2.1工程主要内容某某污水处理厂一期项目的工程内容主要包括：综合办公楼、机修间、仓库、传达室、总变配电室、污泥浓缩脱水机房、污泥储运间、砂水分离间、鼓风机房、进水泵房、曝气沉砂池、初沉池、氧化沟池、配水井及污泥泵房、沉淀池、紫外线消毒车间、储泥池，以及工艺、电气、自控、仪表、化验、机
4、修等设备和全厂管路系统、道路、围墙、大门、照明、上下水、雨水排除系统、消防、绿化等。污水处理厂二级处理工艺流程：电磁流量计配水井污泥泵房巴氏计量槽某某河厌氧池缺氧区好氧区进水图1 某某污水处理厂工艺流程图鼓风机房鼓风机房贮泥池污泥浓缩脱水机房污泥储运间泥饼外运内回流回流污泥沉淀池排泥剩余污泥粗格栅进水泵房出水井曝气沉砂池细 格 栅消毒车间紫 外 线沉淀池2 安装工程施工部署2.1 施工组织编制范围本方案内容包括一期2万t/d项目所有污水处理工艺设备供货的安装；厂区所有给排水、污泥、电气及仪表自控等管线、设备的安装。2.1.1施工准备1、按施工管理组织网络图，项目经理以及各专业技术负责人、材料负
5、责人、计划核算负责人等提前进场，做好相应的准备工作。2、根据施工组织设计编制好各分部分项工程的施工方案并报业主、监理审批。3、进行图纸会审，组织设备安装工程的施工技术交底工作，明确各设备安装过程中的质量控制点。4、落实应提供的设备、材料供货时间及计划。5、编制材料采购及进场计划，落实材料采购合同。6、组织各专业工种现场学习有关设备安装运行规范、质量检验评定标准、设备操作规程。由技术负责人对各项设备的安装工程进行技术交底，并进行安全文明施工教育。7、会同业主、监理共同进行设备材料的开箱检验，并做好记录备案。8、组织施工机具及各工种的劳动力进场。9、安装人员配合土建施工人员做好预埋件的埋设工作。2
6、.1.2施工管理网络图项目经理安装工程项目副经理工艺管线负责人设备安装负责人设备材料供应负责人电仪自控安装负责人设备安装队工艺管线安装队电气仪表自控安装队2.1.3安装工程工期设备材料到场时间见设备材料到场时间计划（甲供）和设备材料采购计划（乙供）计划为开工后10月12月，安装工程计划施工时间为912月，设备调试安排在12月底。施工进度计划见工艺安装进度计划表。2.1.4主要施工机具设备安装工程所需的施工机具见下表：设备安装工程施工机具表序号名称规格单位数量备注1挖掘机PC220 1m3台12推土机T140台13汽油夯台4汽车起重机25t台1汽车起重机8t台1手拉葫芦210t台4千斤顶510t
7、台4液压弯管机15108mm台1套丝机台210角向磨光机108mm台11手用砂轮机150mm台12电锤26mm台13电钻13mm台14砂轮切割机450mm台215电动试压泵台116潜水泵2”台217潜水泵4”台218电焊机台19气割工具套220氩弧焊机台21水准仪台122经纬仪台123万用表只24电压表只25钳式电流表只26接地摇表只27兆欧表500V只28相序表只29临时动力配电总箱只130分配电箱只42.1.5设备安装工程劳动力安排根据设备安装工程的进度要求及现场施工条件，计划将投入 70 名安装工人，同时根据计划进度及设备安装工程量的具体情况，将合理安排劳动力，以保证设备安装质量及施工进
8、度，各工种安排人数情况如下： 电工：5人 仪表工： 5人 钳工：6人 钣金工：10人 电焊工：5 人 普通工：15人 管工：10人 起重工：5人 油漆工：10人 2.2管理目标2.2.1质量目标机械设备及工艺管道、电仪安装工程质量目标：全部达到优良工程。2.2.2安全目标机械设备及工艺管道、电仪安装工程安全目标: 重大伤亡事故为零。3 主要设备安装工艺及技术措施3.1主要设备及材料安装工程量设 备 及 材 料 表 结构物名称设备材料名称规格单位数量备注格栅间、进水泵房及出水井离心潜污泵流量588m3/h，扬程19.1m台3钢丝绳式粗格栅渠宽1.0m深9.1m栅隙B=20mm安装角度75台2手电
9、动闸门WH=11m中心至平台高8.30m套2手电动闸门WH=11m中心至平台高8.30m套2手电动闸门WH=11m,中心至平台高13.10m套1手电动闸门DN900mm,中心至平台高6.00m套2手电动闸门DN900mm,中心至平台高8.40m套2LX型电动单梁式悬挂起重机起重量2吨，起升高度20m,跨度13m台1曝气沉砂池、砂水分离间及曝气沉砂池鼓风机房转鼓式格栅除污机渠深1.25,转鼓直径1.20m,栅条间隙6mm台2输送机螺旋内径320mm，长度4.5m台1移动桥式除砂机池长15.0m，池宽3.0m，池深4.14m台1砂水分离器处理能力515L/s台2罗茨鼓风机风量10.0m3/min，
10、出口增压4.0m台2冲洗水泵台2格栅机配套手电动闸门WH=0.80.8m,安装高度5.03m套1手电动闸门WH=0.60.6m,安装高度5.13m套2气提鼓风机砂水混合物台2在除砂机上结构物名称设备材料名称规格单位数量备注厌氧池氧化沟潜水搅拌器叶轮直径580mm，高速搅拌台3潜水推流器直径1100mm台3潜水推流器直径1800 mm台7内回流泵Q=835m3/h，扬程2m台1曝气系统套1清洗药液投加系统套1电动空气调节阀DN350,PN=1.0Mpa台1电动空气调节阀DN200,PN=1.0Mpa台1手动对夹式蝶阀DN350,PN=1.0Mpa台1手动对夹式浆液阀DN300,PN=1.0Mpa
11、台2手动对夹式浆液阀DN200,PN=1.0Mpa台4配水井及污泥泵房回流污泥泵Q=1250m3/h扬程6.2m 台3不锈钢剩余污泥泵Q=5.8m3/h，扬程15m台3不锈钢电动葫芦Q=2t,H=12m,P=3+0.4KW台1不锈钢手电动闸门WH=800800,P=0.75KW台2不锈钢手电动闸门WH=600600,P=0.75KW台2套筒阀DN500, P=0.137KW，H=1.6m台2手电动闸阀DN500,PN=1.0Mpa台5手电动闸阀DN125,PN=1.0Mpa台3手动闸阀DN500,PN=1.0Mpa台3手动闸阀DN125,PN=1.0Mpa台3旋启式微阻缓闭止回阀DN500,PN=1.0Mpa台3不锈钢旋启式微阻缓闭止回阀DN125,PN=1.0Mpa台3不锈钢结构物名称设备材料名称规格单位数量备注沉淀池中心传动单管吸泥机35m,H=5m,P=0.55KW固定工作桥材质为铝合金台1手电动可调堰（下开式）WH=500500,P=0.137KW个1手动对夹浆液阀DN300,PN=1.0Mpa台1紫外线消毒车间及巴氏计量槽紫外线消毒装置Q=2万m3/d组1整流器柜P=13.KWP=13.KW个1拍门个1
