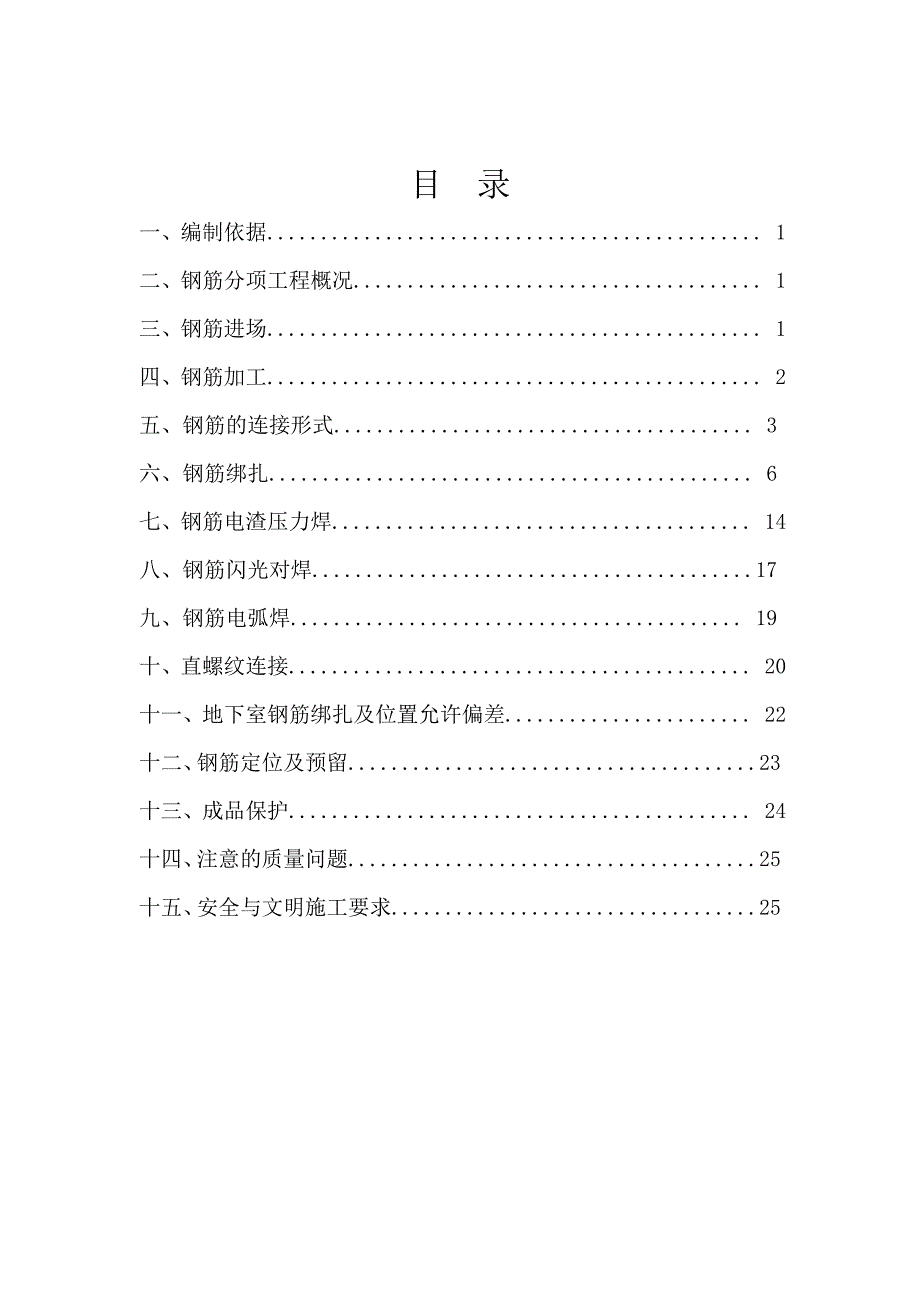

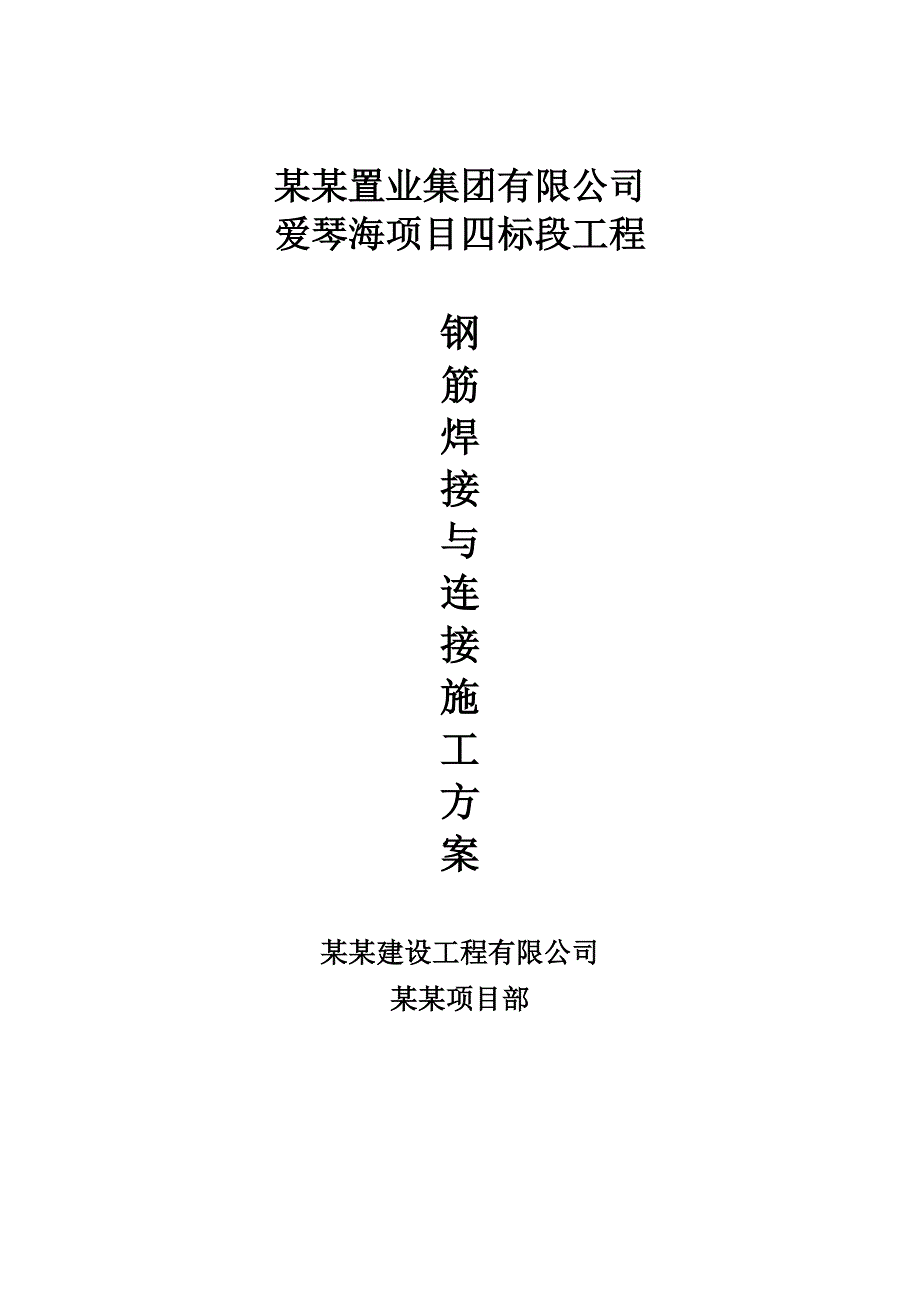

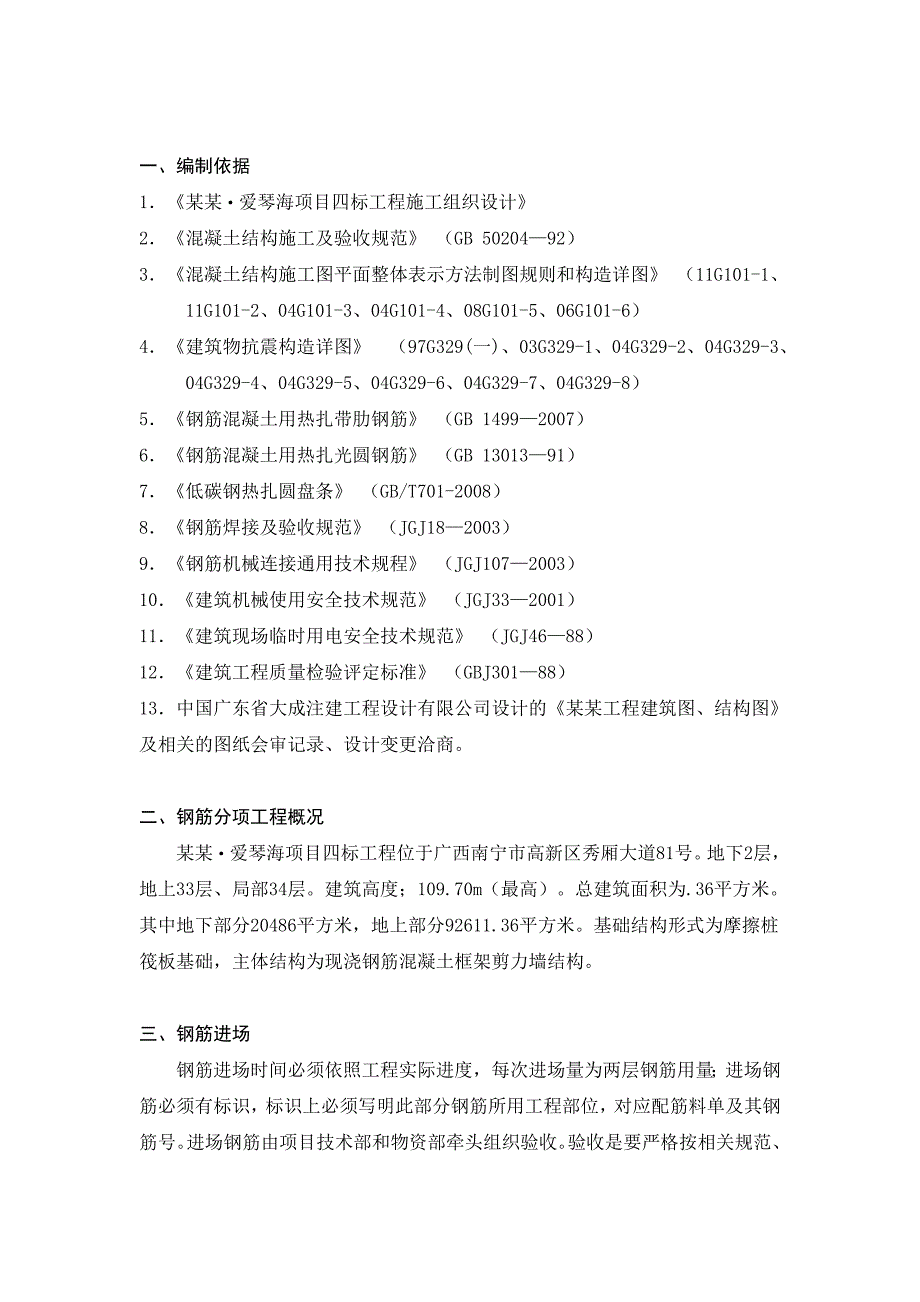

1、某某置业集团有限公司爱琴海项目四标段工程钢筋焊接与连接施工方案某某建设工程有限公司某某项目部目 录一、编制依据. 1二、钢筋分项工程概况. 1三、钢筋进场. 1四、钢筋加工. 2五、钢筋的连接形式. 3六、钢筋绑扎. 6七、钢筋电渣压力焊. 14八、钢筋闪光对焊.17九、钢筋电弧焊. 19十、直螺纹连接. 20十一、地下室钢筋绑扎及位置允许偏差. 22十二、钢筋定位及预留.23十三、成品保护. 24十四、注意的质量问题.25十五、安全与文明施工要求.25一、编制依据1某某爱琴海项目四标工程施工组织设计2混凝土结构施工及验收规范 （GB 5020492）3混凝土结构施工图平面整体表示方法制图规则
2、和构造详图 （11G101-1、11G101-2、04G101-3、04G101-4、08G101-5、06G101-6）4建筑物抗震构造详图 （97G329(一)、03G329-1、04G329-2、04G329-3、04G329-4、04G329-5、04G329-6、04G329-7、04G329-8）5钢筋混凝土用热扎带肋钢筋 （GB 14992007）6钢筋混凝土用热扎光圆钢筋 （GB 1301391）7低碳钢热扎圆盘条 （GB/T701-2008）8钢筋焊接及验收规范 （JGJ182003）9钢筋机械连接通用技术规程 （JGJ1072003）10建筑机械使用安全技术规范 （JGJ3
3、32001）11建筑现场临时用电安全技术规范 （JGJ4688）12建筑工程质量检验评定标准 （GBJ30188）13中国广东省大成注建工程设计有限公司设计的某某工程建筑图、结构图及相关的图纸会审记录、设计变更洽商。二、钢筋分项工程概况某某爱琴海项目四标工程位于广西南宁市高新区秀厢大道81号。地下2层，地上33层、局部34层。建筑高度；109.70m（最高）。总建筑面积为.36平方米。其中地下部分20486平方米，地上部分92611.36平方米。基础结构形式为摩擦桩筏板基础，主体结构为现浇钢筋混凝土框架剪力墙结构。三、钢筋进场钢筋进场时间必须依照工程实际进度，每次进场量为两层钢筋用量；进场钢筋
4、必须有标识，标识上必须写明此部分钢筋所用工程部位，对应配筋料单及其钢筋号。进场钢筋由项目技术部和物资部牵头组织验收。验收是要严格按相关规范、配筋单及方案执行，不合格的钢筋坚决组织退场，并做好相关物资管理记录和重新进场计划。（一）原材检验对进场钢筋必须认真检验，钢筋须有出厂合格证，钢筋进场时进行复检， 在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍和漆污等，钢筋断头保证平直，无弯曲。原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态的钢筋不大于60t 作为一批；同牌号、同规格而不同炉号组成的混合批的钢筋作为一批时，每批应不
5、大于6个炉号、每炉号含碳量之差不大于0.02%、含锰量之差不大于0.15%。原材试验应符合有关规定和规范要求，且见证取样数必须不小于总试验数的30%。（二）现场储存对经调直出来的钢筋如箍筋等，应搭设棚架，集中码放，防雨淋锈蚀。其他钢筋应架空分规格码放，其架空高度不应小于10cm。钢筋码放场地应平整，有良好的排水措施。码放钢筋应做好标识，标识上应注明规格、产地、日期、使用部位等。四、钢筋加工（一）钢筋备料1.钢筋在加工前应洁净、无损伤，油渍、漆污应在使用前清理干净。2.钢筋在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于设计强度。3.钢筋代换应遵循规范要求并征得设计同意。（二）钢筋加工1
6、.钢筋配料施工前，由技术人员根据施工图纸进行提料，绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，填写钢筋配料单。计算钢筋下料长度时须特别注意钢筋的锚固长度和箍筋弯钩的平直长度。2.钢筋加工(1)、钢筋工根据钢筋配料单的要求进行制作，为保证钢筋加工形状、尺寸准确，需制作钢筋加工的定型卡具以控制钢筋尺寸。墙体卡子筋制作简图见图4-1 所示。图4-1 墙体卡子筋制作简图(2)、钢筋切断应用无齿锯。(3)、钢筋弯曲：级钢筋末端做180弯钩，圆弧弯曲按表4-1 执行，弯钩平直部分长度按表图4-1 执行；级钢筋末端做90弯折。3钢筋定位卡具的加工种类：竖向梯子筋，横向定位筋，暗
7、柱定位筋。4钢筋加工允许偏差值，见表4-2。五、钢筋的连接形式钢筋的连接形式见表5-1。不同规格钢筋连接形式标 表5-1钢筋规格（d为钢筋直径）连接形式d25镦粗直螺纹25d14电渣压力焊d14搭接绑扎注：电渣压力焊只能用于墙或柱六、钢筋绑扎(一)绑扎前准备工作验收 1核对半成品钢筋的型号、直径、形状、尺寸和数量是否与半成品标识牌、施工图相符，如有错漏，应马上纠正。 2准备绑扎用的钢丝、绑扎工具（如钢筋钩、带扳口的小撬棍）、绑扎架等，钢筋绑扎用的火烧丝，可采用2022 号钢丝，其中22 号钢丝只用于绑扎直径12mm 以下的钢筋。 3混凝土保护层厚度采用塑料垫块或混凝土垫块控制，钢筋帮扎前应先准
8、备好垫块，保护层厚度见下表 保护层厚度表 部位厚度部位厚度基础底板40mm地下室顶板20mm地下室挡土墙临土面40mm0.000以上剪力墙外侧25mm地下室挡土墙临空面20mm0.000以上剪力墙内侧15mm地下室剪力墙20mm0.000以上梁、柱25mm地下室框架柱、梁25mm0.000以上板15mm 注：其中地下二层人防工程基础承台底面钢筋保护层厚度为100mm，底板迎水面为40mm，背水面为20mm；梁、柱为25mm；外墙迎水面为40mm，背水面为20mm；顶板顶面为20mm，底面为20mm。(二)钢筋绑扎前质量验收 1按设计要求和规范检查已加工好的钢筋规格、形状尺寸、数量是否正确。 2
9、施工缝是否已凿毛，凿毛是否彻底。 3检查墙柱钢筋上的混凝土浮浆或其他污染是否清理干净。 4做好抄平放线工作，注明水平标高，弹出柱（暗柱）、门窗洞口、地梁、墙的外皮尺寸线及轴线控制线。 5根据弹线，检查钢筋是否有偏位现象，若有偏位距离小于钢筋直径d，将偏位钢筋按图61所示调整到正确位置,若偏位大于钢精直径d，则需报设计处理。图61 位移钢筋调整示意图6检查墙柱竖向钢筋露出部分接头相错距离是否满足要求。7逐个检查钢筋电渣压力焊和钢筋直螺纹的接头质量，若发现有不合格接头，切掉重焊。(三)钢筋绑扎接头规定钢筋绑扎接头规定见表6-2。(四)受拉钢筋绑扎接头的搭接长度和锚固长度规定受拉区钢筋绑扎接头搭接长
10、度和锚固长度规定见表6-3。1、钢筋锚固长度：级钢筋为25d（C30）21d（C40），级钢筋为37d（C30）31d（C40）。2钢筋搭接长度：级钢筋为30d（C30）25d（C40），级钢筋为45d（C30）37d（C40）。（本搭接长度符合纵向钢筋搭接接头面积小于25%的情况） 受拉区级钢筋绑扎接头搭接长度和锚固长度规定表 表6-3-1钢筋构造 级钢筋直径（C30） mm252220181614121086搭接长度1125990900810720630540450360300锚固长度925814740666592518444370296250 受拉区级钢筋绑扎接头搭接长度和锚固长度规定表
11、 表6-3-2钢筋构造 级钢筋直径（C40） mm252220181614121086搭接长度925814740666592518444370300300锚固长度775682620558496434372310250250 (五)绑扎接头位置绑扎接头位置应相互错开。从任一绑扎接头中心至搭接长度的1.3 倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合以下规定：1受拉区不得超过50%。2绑扎接头中钢筋的横向净距不得小于直径且不应小于25mm。(六)绑扎要点1筏板基础钢筋绑扎(1)、筏板基础钢筋绑扎施工工艺流程：防水保护层混凝土拉毛处理人工配合清理杂物弹放轴线控制线及暗柱、底层钢筋位置线摆放绑扎底层钢筋支放垫块自检互检交接检电工配合自检、专检绑扎地梁钢筋绑扎马凳及上层钢筋固定暗柱插筋自检互检报监理隐检交接检(2)、钢筋网的绑扎。四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的钢丝扣要成八字行，以免网片歪斜变形。(3)、钢
