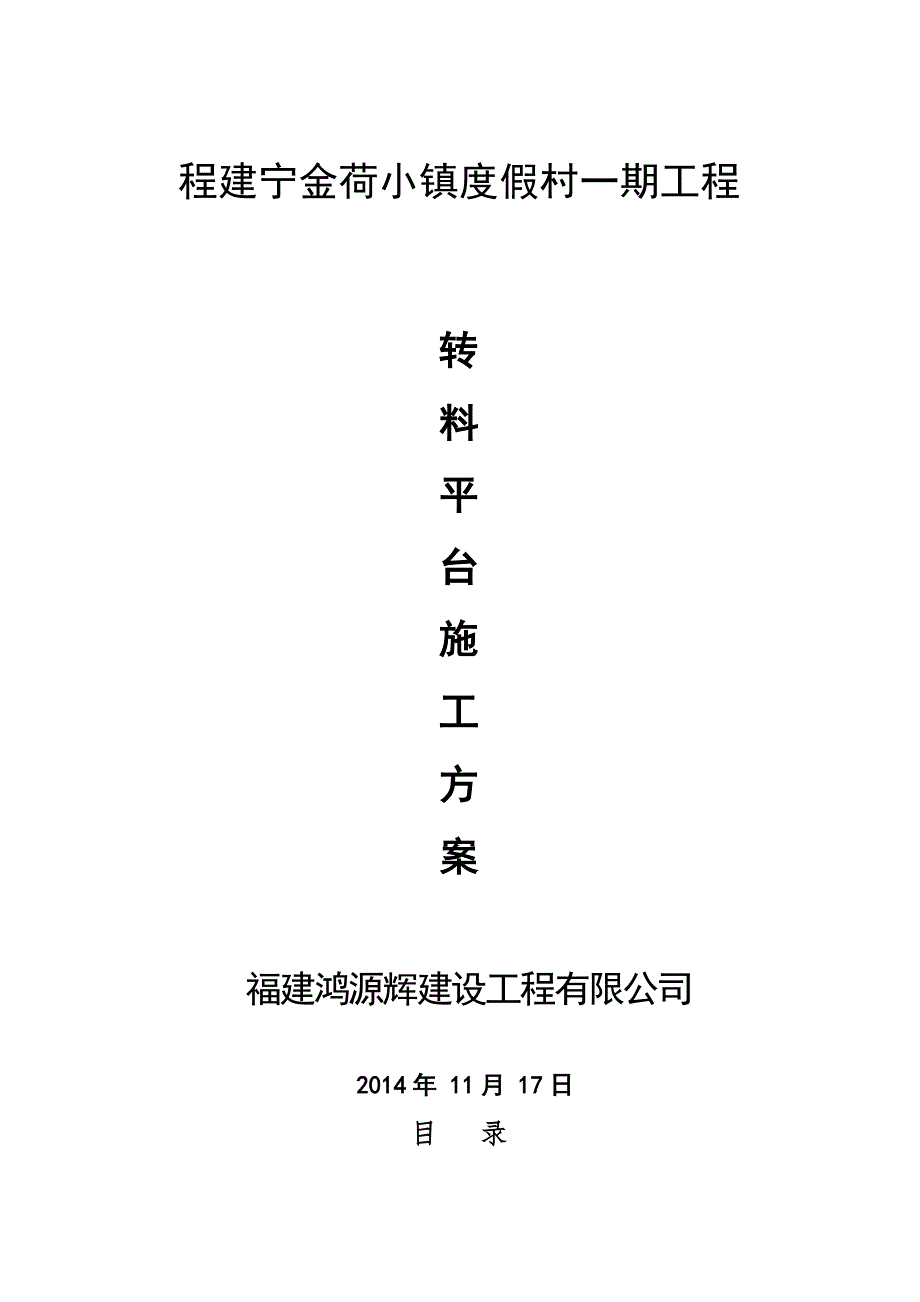

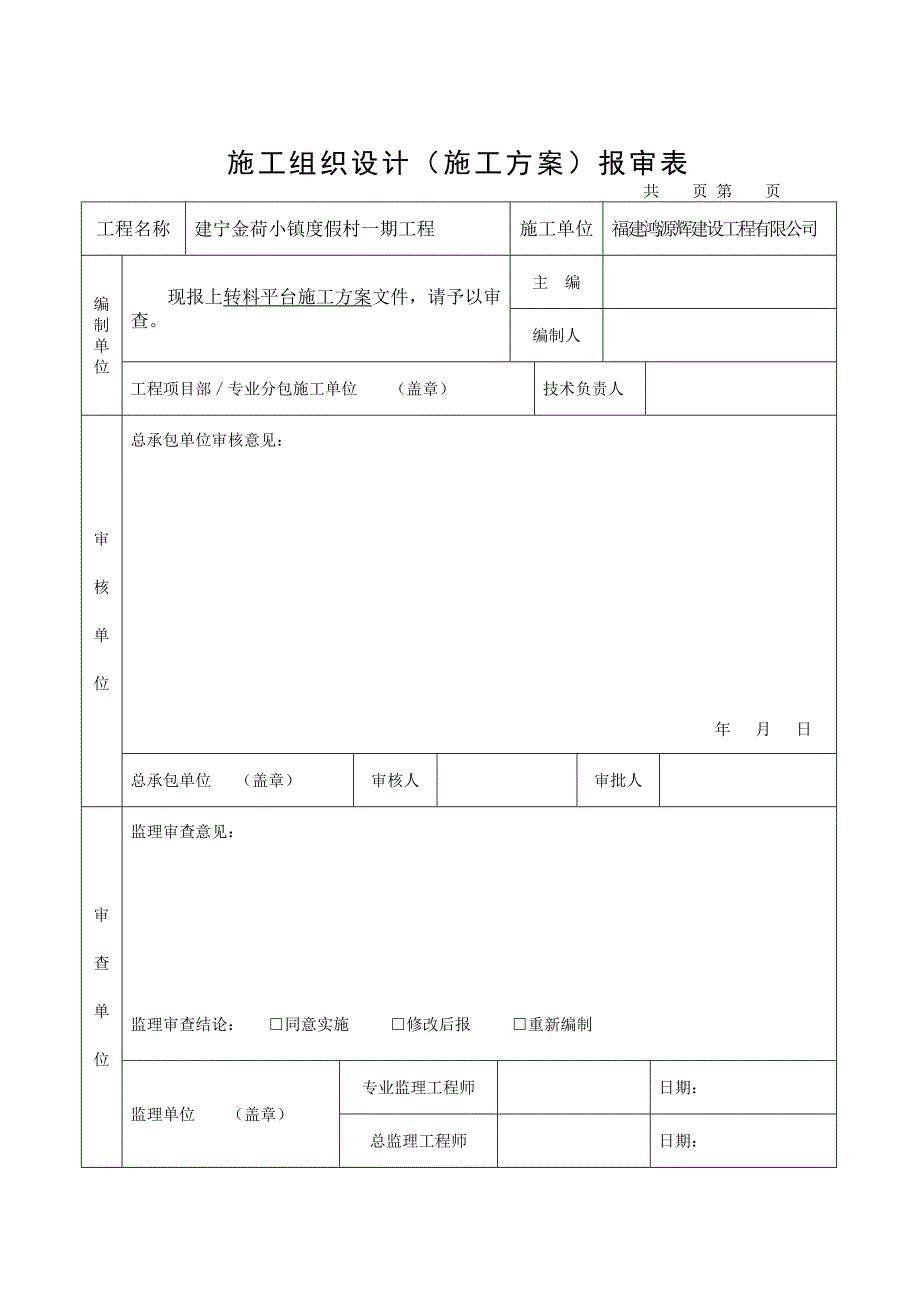

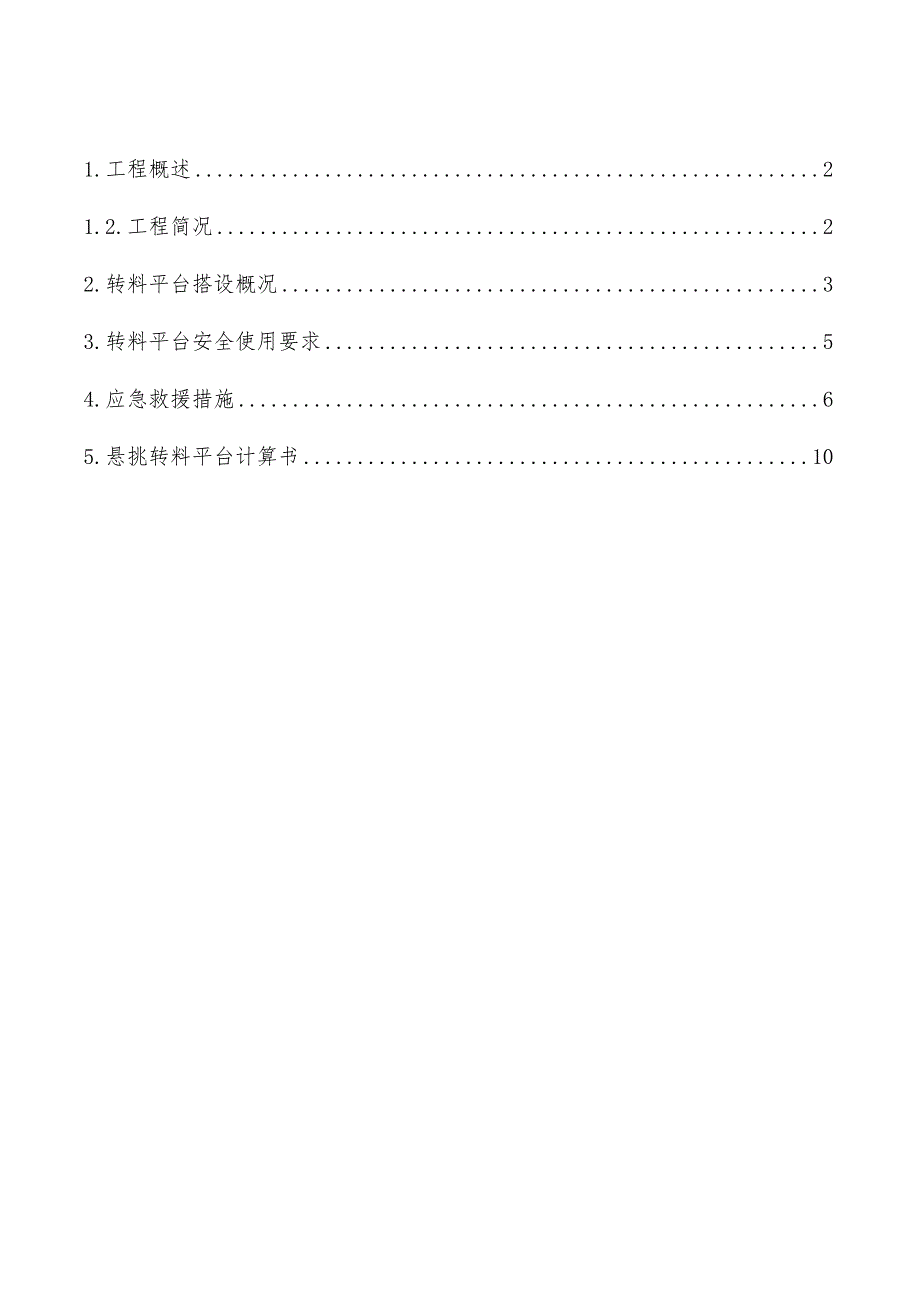

1、施工组织设计（施工方案）报审表 共 页 第 页工程名称建宁金荷小镇度假村一期工程施工单位福建鸿源辉建设工程有限公司编制单位现报上转料平台施工方案文件，请予以审查。主 编编制人工程项目部专业分包施工单位 （盖章）技术负责人 审核单位总承包单位审核意见：年 月 日 总承包单位 （盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制监理单位 （盖章）专业监理工程师日期：总监理工程师日期：程建宁金荷小镇度假村一期工程转料平台施工方案福建鸿源辉建设工程有限公司2014年 11月 17日目 录1.工程概述21.2.工程简况22.转料平台搭设概况33.转料平台安全使用要求54
2、.应急救援措施65.悬挑转料平台计算书101.工程概述工程名称：建宁县金荷小镇度假村一期工程工程地点：杭州市西湖区三墩镇西陈路建设单位：中海地产（杭州）有限公司设计单位：中国汉嘉设计集团股份有限公司监理单位：杭州信达投资咨询估价监理有限公司总承包单位：中国建筑第二工程局有限公司1.2.工程简况建宁县金荷小镇度假村一期工程由福建华合现代建筑设计有限公司设计，工程位于建宁县武调。工程规模：本项目1#楼为地下一层、地上十四层，其中地下一层为设备用房及停车库,一至二层为商业,二至十四层为公寓；2#、3#、4#楼为三层商业用房,一层为商业用房,二至三层为办公或商业用房；5#楼为二层为商业用房；6#、7#
3、为六层、8#楼为六跃七层住宅楼,其中一层为商业用房，其余为标准层为住宅；9#楼为三层商业用房;敞开式汽车库为一层,停车位34个。具体面积指标详见下表。本工程建筑设计等级为二级，耐火等级为一级，屋面防水等级为一级，地下室防水等级：配电间及柴油发电机房为一级,其余为二级 ，结构型式：框架和剪力墙结构 建筑等级为三级，工程按六度抗震设防，主体结构合理使用年限为五十年。2.转料平台搭设概况1.搭设位置由于本工程的平面布置及塔吊的安装位置和吊臂的摆幅，结合施工现场的实际情况，转料平台的搭设的具体位置应遵循结构可靠，位置方便宽敞的原则。考虑到工期及施工进度，1#计划各搭设2个转料平台，3#、4#、5#、6
4、#、7#、8#、9#楼计划各搭设1个转料平台。 2.转料平台搭设方法：本工程从经济、实用的角度考虑，卸料平台设计为悬挑式型钢平台，规格为6.5m2.5m1.5m（长宽高）悬挑长度为4.5m。主梁锚入楼面2.0米，与埋设于楼面的A22U型杆连结，平台上要设有限定荷载标牌，本工程卸料平台限重为1.5t。主梁、次梁分别采用18#工字钢、14a槽钢，所有构件均匀为焊接，防护栏采用A483.0钢管，分别在高0.75m、1.50m处设立两道，并与四周槽钢焊接。四周槽钢外侧面及防护栏均刷红白相间的油漆标识，并满布密目安全网。平台每侧设两根619、A21.5钢丝绳，每根绳设夹具不少于3个。具体搭设时采用塔吊吊
5、装，吊装时，先挂好四角的卡环，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四牵引绳应等长，保证平台在起吊过程中平稳。吊装至预定位置后，先将平台钢梁与预埋U型杆固定，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩。钢丝绳与转料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。钢丝绳通过梁上侧模对拉螺栓孔拉接，但两根钢丝绳不得拉结于同一个对拉螺栓孔，并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过。平台底面设5cm厚的脚手板，满铺、铺牢、两端用8号镀锌铁丝捆紧，并在四周设30cm高的踢脚板。3.转料平台的验收:卸料平台制作过程中，焊缝的长度、高度和强度必须满足规
6、范要求。制作完毕后，必须由片区工长组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。在首次吊装时，生产、技术、质量、安全等部门相关人员必须到场，对吊装和安装过程进行监控，信号工、塔吊司机和安装工人紧密配合，严格按照操作规程作业。将预埋U型杆卡在槽钢上，然后拉结受力钢丝绳和保险绳，两道受力钢丝绳受力平衡后，慢慢放下平台，确认钢丝绳受力后，松去塔吊吊绳。钢绳要有防剪切保护，平台倒运时，先用塔吊将平台四角吊起，使平台拉结钢丝绳松弛，拆卸，然后慢慢平行向外移动，待平台槽钢完全伸出外防护架后，在向上吊装。向上吊装时，平台上严禁上人，每次提升均要要收一次。安全部门要组织相关人员
7、定期对搭设的卸料平台定期和不定期的检查，掌握平台的使用、维护情况，尤其是在大风大雨过后，要对卸料平台进行检查，对不合格的部位进行修复或更换，合格后方可继续使用；平台上悬挂限重标志牌：标明吨位和卸料数量，严禁超载或长期堆放材料，随堆随吊；堆放材料高度不得超过平台护栏高度；工人限数1-2人，严禁将平台作为休息平台；吊装就位、钢丝绳拉紧后，要对平台和各种相关防护进行验收，并做荷载试压试验，合格后方可投入使用，并填写验收合格记录资料。平台在倒运过程中，必须由专人进行监督，按照安全操作规程进行作业，安装就位后，必须再次经过验收合格后，方可投入使用；吊装时，利用平台四角的吊环将平台吊至安装位置，平行移动使
8、主龙骨槽钢穿过外防护架。几种材料堆放的单独限量：平台限重1.5吨，合计15KN，施工荷载1.5 KN/，平台尺寸 2.5m3.0m （1）钢管0.04 KN/m， 350 m。 （2）18391.51.5木板，4 KN/m3，共3.75 m3，149块。（3）510木方（4 m），5 KN/ m3，共3m3，150根。4.转料平台的拆除:转料平台使用完毕后，须先将平台上的建筑用料、垃圾清理干净，再将平台按搭设的反顺序拆除。3.转料平台安全使用要求1.转料平台的上部位节点，必须位于建筑物上，不得设置在脚手架等施工设备上。2.斜拉钢丝绳，构造上必须两边各设置前后两道，并进行相应的受力计算。3.转料
9、平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口。4.转料平台左右两侧必须装置固定的防护栏杆。5.转料平台吊装，需要横梁值支撑点焊接固定，接好钢丝绳经过检验才能松卸起重吊钩。6.钢丝绳与水平钢梁的夹角最好在45-60度。7.转料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。8.操作平台上应显著表明容许荷载，人员和物料总重量，严禁超过设计容许荷载，配专人监督。9.转料平台上的材料在下班前要吊完，不得堆放过夜。4.应急救援措施平台区域内极可能发生高空坠落、坍塌、物体打击等重大伤亡事故，本方案针对转料平台施工可能发
10、生的高空坠落、坍塌、物体打击等紧急情况的应急准备和响应。火警：119 公安：110 医疗：120 组员：1.应急救援机构职能：（1）负责制定事故预防工作相关部门人员的应急救援工作职能。（2）负责突发事故飞预防措施和各类应急救援实施的准备工作，统一对人员、材料物资等资源的调配。（3）进行有针对性的应急救援应变演习，有计划区分任务，明确责任。（4）当发生紧急情况时，立即报告公司相关主管部门并及时采取救援工作，尽快控制险情蔓延，必要时，报告当地部门，取得政府部门的帮助。2.应急救援工作程序（1）当事故发生时小组成员立即向组长汇报，由组长立即上报公司，必要时，报告当地部门，取得政府部门的帮助。（2）由
11、应急救援小组组织项目部全体员工投入事故应急救援抢险工作中，尽快控制险情蔓延，并配合、协助事故的处理调查工作。（3）事故发生时，组长不在现场时，由在现场的其他组员作为临时负责人指挥安排。（4）事故发生时，应急救援小组立即组织营救受害人员，组织撤离或者采取其他措施保护危险区域内的其他人员。抢救受害人是应急救援的首要任务，在应急救援行动中，快速、有序、有效地实施现场急救与安全转送伤员降低伤亡率，减少事故的损失。（5）事故发生后迅速控制危险源，对事故造成的危害进行检测确定危害区域，危害性质及危害程度，做好现场清洁，消除危害后果，检查事故原因，查明人员伤亡情况，协助上级部门对事故调查。（6）项目部制定专
12、人负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。3.应急救援装备应急救援装备包括值班电话、报警电话、无线对讲机、灭火器材、消防专用水管、消防水池、防毒面具、应急药箱、担架、抽水机及切割机等。4.应急救援药品（1）外用药品：双氧水、雷夫努尔水、红药水、碘酒、消毒的棉签、药棉、纱布、胶带、绷带、创可贴、跌打万花油、眼水、眼膏、碘胺结晶、烫伤膏、清凉油或驱风油、三角巾、急救包。5.应急救援措施A高空打击急救措施1）颅脑损伤：首先，认真检查受害者的头部和全身情况，特别注意受害者意识状态，如:是否休克和其他部位的复合伤。然后把受害者身体半卧或者侧卧，保持呼吸道畅通，另外，防止
13、受害者受到震动，可用衣物把患者头部垫好进行运送。2）胸部损伤：开放性气胸，可用无菌纱布棉垫包扎伤口封闭。胸壁浮动，可用棉垫加中等压力包扎处理。胸部受害者有呼吸困难的宜采用半卧式，可用座椅式双人搬运法或用座椅搬运。3）腹部开放性损伤：腹部内脏器官自伤口脱出时，可用碗等覆盖保护，再进行包扎处理。搬运受害者时，应采用木板或者担架让受害者俯卧体位运送。B高空坠落物急救措施1）脊椎损伤:主要是保护受害者的脊椎，避免再受到损伤，由数人共同配合，用均衡协调的力量抬起受害者，使身体平直，采用俯卧式把受害者放置在木板或者担架上进行运送。2）颈部损伤：首先稳定头部，进行适当的牵引，数人共同配合，用均衡协调的力量把
14、受害者滚动并仰卧到木板或者担架上，另外，颈部下垫好小枕、头部两侧用软物固定，防止头部摆动。3）骨盆部损伤：可采用侧卧位于木板或者担架上，髋、膝盖要屈曲，膝下垫软物，以保持体位，然后运送。C坍塌事故救援措施1）应急救援领导小组负责应急抢救工作的统一领导和组织实施，指挥现场抢救队伍，迅速组建、调集抢险及救援队伍。2）应急救援领导小组防止建筑物坍塌事故扩大的抢险安全防范措施。3）应急救援领导小组负责统一组织指挥现场抢险救灾受害者救治及转运行动。4）沉着冷静、及时观察，掌握突发事故的动态，积极组织应急救援领导小组成员进行报警、抢救伤员、疏散人员、抢修水抢运贵重物品。应急处理领导小组职务姓名职务联络电话备注组长吴鹏项目经理副组长谢明生技术负责人周苍海安全员组员刘建钟安全员陈钟施工员谢贵兰施工员洪宇川质检员江贵印材料员傅泽彬机管员5.悬挑转料平台计算书悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)。 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 计算参数:
