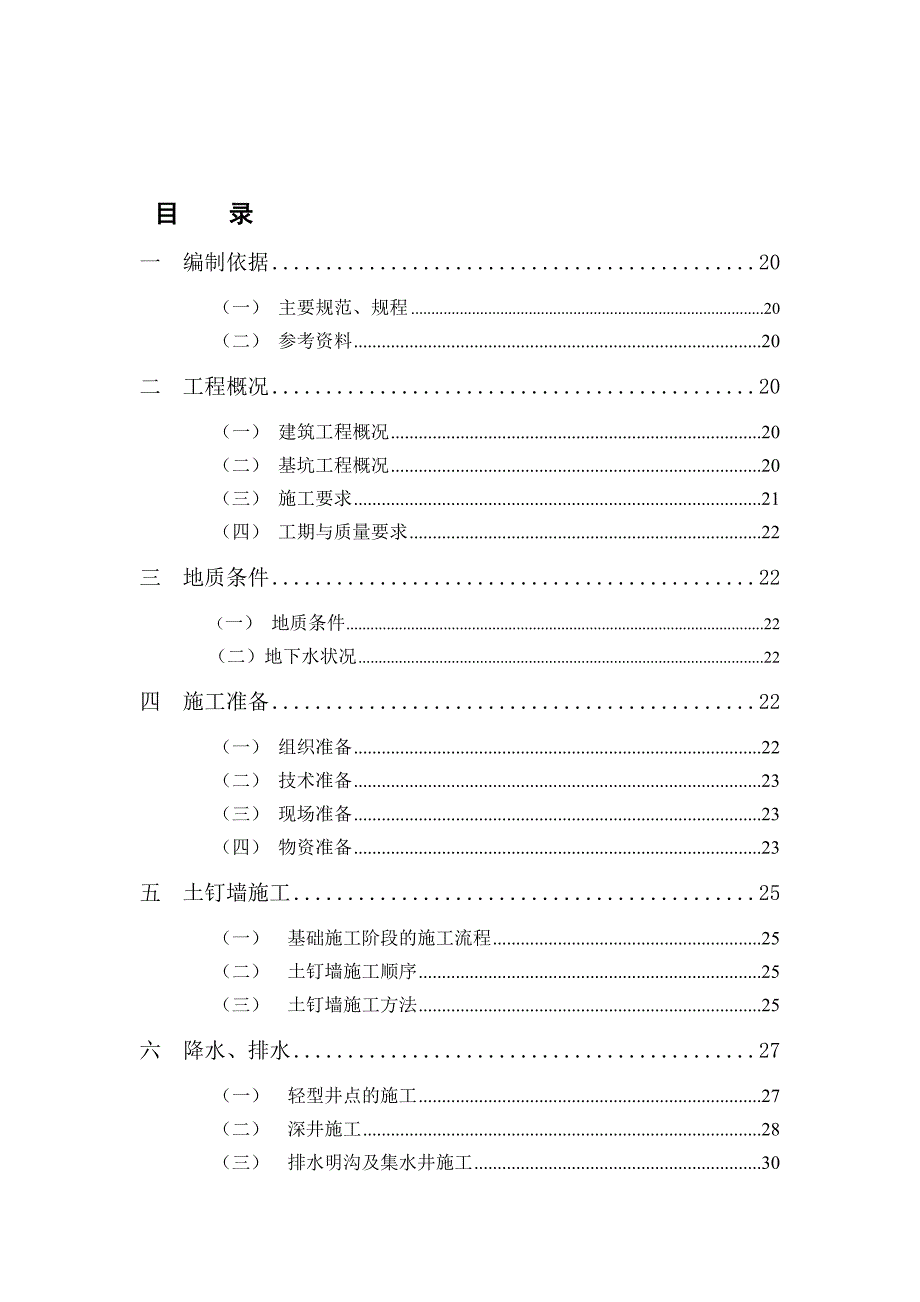

1、目 录一 编制依据20（一） 主要规范、规程20（二） 参考资料20二 工程概况20（一） 建筑工程概况20（二） 基坑工程概况20（三） 施工要求21（四） 工期与质量要求22三 地质条件22（一） 地质条件22（二）地下水状况22四 施工准备22（一） 组织准备22（二） 技术准备23（三） 现场准备23（四） 物资准备23五 土钉墙施工25（一） 基础施工阶段的施工流程25（二） 土钉墙施工顺序25（三） 土钉墙施工方法25六 降水、排水27（一） 轻型井点的施工27（二） 深井施工28（三） 排水明沟及集水井施工30（四） 降水运行30（五） 降水运行的技术措施31七 施工排水32八

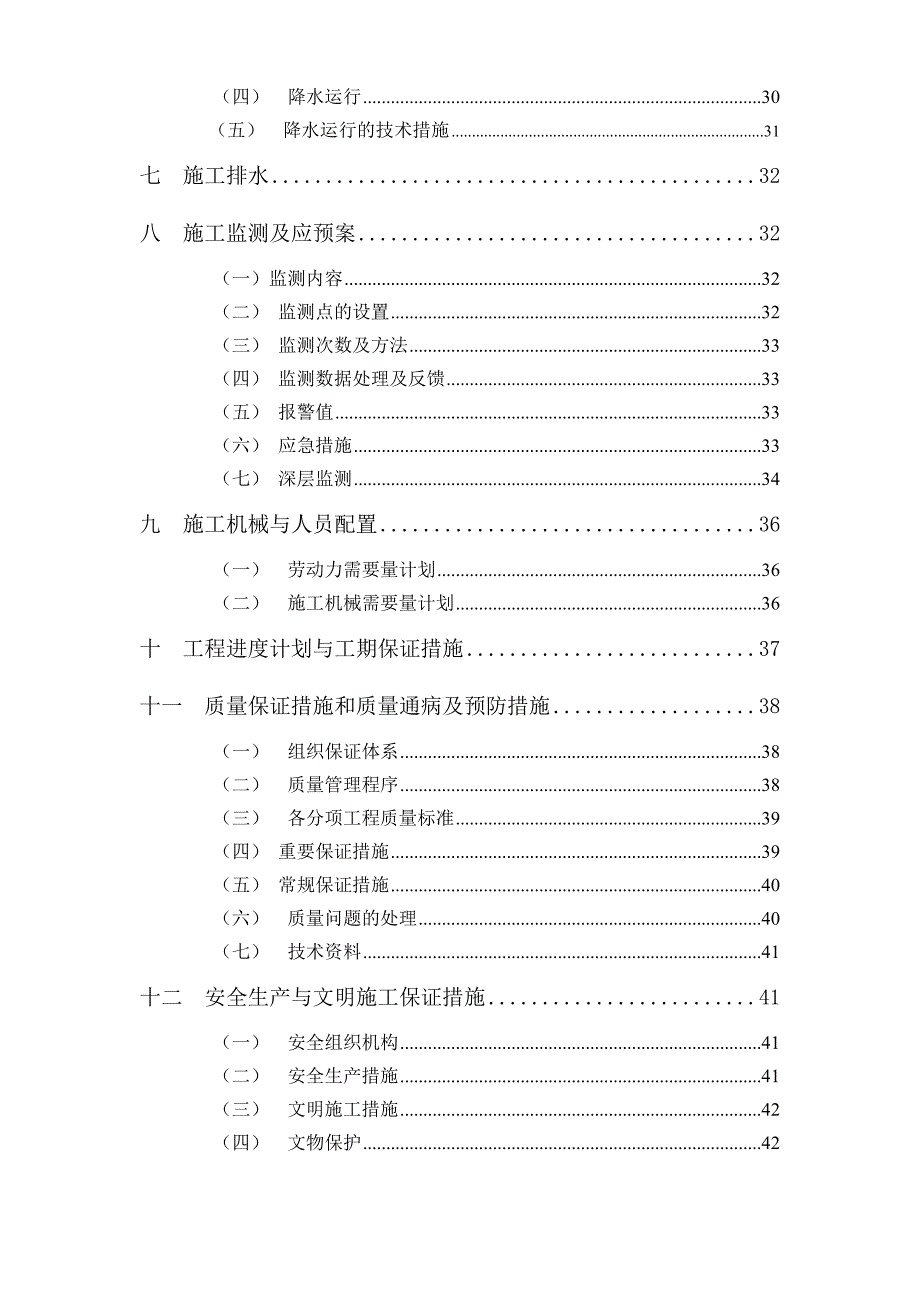

2、施工监测及应预案32（一）监测内容32（二） 监测点的设置32（三） 监测次数及方法33（四） 监测数据处理及反馈33（五） 报警值33（六） 应急措施33（七） 深层监测34九 施工机械与人员配置36（一） 劳动力需要量计划36（二） 施工机械需要量计划36十 工程进度计划与工期保证措施37十一 质量保证措施和质量通病及预防措施38（一） 组织保证体系38（二） 质量管理程序38（三） 各分项工程质量标准39（四） 重要保证措施39（五） 常规保证措施40（六） 质量问题的处理40（七） 技术资料41十二 安全生产与文明施工保证措施41（一） 安全组织机构41（二） 安全生产措施41（三）
3、文明施工措施42（四） 文物保护42十三 应提交的交工资料43丽晶中心土钉支护专项施工方案一 编制依据（一） 主要规范、规程1、 建筑工程施工质量验收统一标准 （GB50300-2001）2、 混凝土结构工程施工质量验收规范 （GB50204-2002）3、 建筑基坑工程技术规范 （YB9258-97）4、 基坑土钉支护技术规程 （CFCS96-97）5、 建筑深基坑支护技术规程 （JGJ120-99）6、 地下工程防水技术规范 （GB50108-2001）。（二） 参考资料1、 103号电子装配楼岩土工程勘察报告（详勘）2、基坑支护施工图二 工程概况（一） 建筑工程概况工程名称：丽晶中心工程
4、地点：滨江区腊梅路以西，滨盛路以北主要用途：办公楼建设单位：杭州丽晶置业有限公司设计单位：浙江省建筑设计研究院拟建的建筑总建筑面积为47027平方米，1幢高层建筑物，地上24层，地下室1层，工程采用钻孔灌注桩。（二） 基坑工程概况1、基坑概况基坑开挖时应根据勘察报告提供的参数进行防坡，对基坑距道路、市政管线，有建筑物较近处应进行边坡支护，以确保道路，市政管线和现有管线和现有建筑物的安全和施工的顺利进行。2、周边环境场地位于滨江区规划腊梅路以西，滨盛路以北，基坑形状较规则呈矩形，基坑周围距离用地红线较近，基坑北侧为在建的金龙大厦，二层地下室，基坑深11.0m，本基坑围护工程用地须借用金龙大厦场地
5、约3.0m，基坑开挖顶线距离金龙大厦围护桩4.0m，基坑以西我为待建项目，现状为空地，本基坑围护工程用地须借用待建项目用地约2.6m。基坑南侧为斌生路，基坑开挖顶边线距离用地红线1.85m，用地红线外侧2.5m位置为一电力管线，埋深1.5m，用地红线外侧4.0m位置为一通讯管线，埋深1.2m。3、围护结构设计要求（1）本工程拟采用单一的土钉墙围护结构。具体做法如下：本工程基坑较深，要求采用分层开挖，防止土体塌方。本工程，分两层开挖。一二两层施工方法一致，即都是采用土钉墙、木桩相结合的结构形式。第一层基坑边壁按10.6放坡，共设置三排土钉，土钉长1012m，在基坑顶部喷混泥土护顶，底部采用木桩，
6、可有效的防止基坑的隆起和滑移。接着做第二层。此种结构形式基坑边壁按一定比率放坡，为了有效减小压力，增加土体的自稳时间，同时配合木桩的施工，可有效的防止基坑的滑移和隆起，具有较好的稳定性，可取代复合式土钉墙的结构，而且工期，造价大大节省。（三） 施工要求1、 人工配合机械开挖，按设计坡度进行放坡开挖。2、 土钉设置采用钢筋，直径为25，土钉下倾角5，竖向间距0.61.2m，水平间距1.2m。注浆采用纯水泥浆，注浆压力保持在0.50.7Mpa，水泥浆水灰比为0.53、 混泥土层钢筋网为6.5200200钢筋网，锚杆之间要设置加强筋220横向连接；采用C20喷的混泥土，混泥土面层厚度80mm，配合比
7、为水泥：石子：沙=1：2：2（重量比），石子粒径5-10m。4、 应按有关规范（规程）施工，确保围护安全。施工时可根据地层土质情况，在确保结构安全前提下调整设计。（四） 工期与质量要求基坑土钉墙围护工程施工计划工期35天。工程质量应确保围护工程结构可靠，基坑边线与低标高应符合设计要求和规范规定，预留工作面应满足土建工程施工需要。详见杭州丽晶置业有限公司办公大楼岩土工程勘察报告及设计总说明三 地质条件（一） 地质条件根据上海岩土工程勘察院提供的岩石工程勘察报告，场地内基坑开挖及其影响范围内土层分布如下：基坑开挖深度影响范围内各土层主要物理力学性质见表各土层主要物理力学性质指标土层层号平均厚度（m
8、）渗透系数Kv（cm/s）重量KN/m2C（kPa）内摩擦角（ ）天然空隙比耕土1-10.118(5)(10) 素填土1-21.77.7E-0419.1(8)(10)0.865砂质粉土2-16.55.5E-0419.125280.820砂质粉土2-21.219.331.527.40.812砂质粉土2-32.018.939.425.80.868粘质粉土2-410.018.423.424 （二） 地下水状况经勘察查明，场区地下水静止水位为自然地坪下0.300.40m，本场区地下水位对混泥土无腐蚀性。地下水位较高时，施工应采取有效措施降低地下水位，保证正常施工，同时防止因降低地下水位对周围建筑物产生
9、不利影响。四 施工准备按该项工程计划安排，要确保在规定时间内完成下列各项施工准备工作，以便及时开工。（一） 组织准备1、 成立项目经理部，建立项目管理机构。2、 选择技术骨干，组织劳务队及时进场。项目部人员组成及劳动力需用计划表如下：本工程项目部技术管理人员一览表序号姓名性别职务职称备注1胡华成男项目经理助工2李明立男技术负责人工程师3陈王丰男施工员技术员4宋成辰男质安员技术员5金伟仁男资料员6章敏栋男材料员（二） 技术准备1、 根据施工图、地质报告、合同，在开工前完成施工组织设计的编制工作。2、 认真进行图纸会审，与业主履行必要的围护平面图的审核手续。刑部经理应组织技术人员，施工人员，由工程
10、师进行技术交底，施工组织设计交底和施工承包合同交底，进行质量、安全和文明施工教育。3、 及时进行必要的材料试验。（三） 现场准备1、 平整作业场地和临设场地，接通电源、水源。2、 排水系统设置：基坑四周支护范围内的地表加以修整，构筑排水土沟，或者在靠近基坑坡顶宽1-2m的地面可适当垫高，里高外低，便于径流远离基坑。3、 放线：与甲方履行正规的测量基准点资料和桩点的交接手续，设置测量控制点，测定围护边线与桩位。控制点应不受施工影响。4、 摸清施工障碍物，尤其要摸清地下施工障碍物，以便采取措施，防止发生施工事故。5、 按施工总平面图，营建生产临时设施。（四） 物资准备1、 落实并组织施工机具进场。
11、2、 组织货源，按施工进度要求及时进料。主要材料需用量表序号材料名称规格单位数量备注1水泥32.5RT5502砂中粗T2103碎石小于12mmT2104钢筋6.5T45钢筋12T86木桩梢径不小于100mm根12007钢管48x2.5m20000主要施工机械设备表序号设备名称规格、型号数量备注1空气压缩机XSS-WRC1台2喷射机HPC-V型1台3混泥土搅拌机1台4注浆机SYB50/50-21台5钻孔机1台6切割机QJ40-11台7电焊机BX-3001台8洛阳铲10把9铁锹20把10经纬仪Et-021台11水准仪S31台12辅助工具若干五 土钉墙施工（一） 基础施工阶段的施工流程施工准备测量放
12、线基坑土方开挖竣工验收土方开挖挖槽施工基坑土钉支护施工（二） 土钉墙施工顺序1、按设计要求开挖工作面，修整边坡，埋设喷射混凝土厚度控制标志；2、喷射第一层混凝土；3、钻孔安设土钉，注浆，安设连接件；4、绑扎钢筋，喷射第二层混凝土；5、设置坡顶、坡面和坡脚步的排水系统。（三） 土钉墙施工方法1、土方开挖基坑开挖和土钉墙施工应按设计要求自上而下分段分层进行。考虑到土钉施工设备，分层开挖至少要6.000m宽。开挖长度则取决于交叉施工期间能保持坡面稳定的坡面面积。开挖可按长度分先后施工，纵向开挖长度为20.000m。挖土时，应最大限度地减少支护土层的扰动。对松散的或干燥的无粘性土，尤其是当坡面受到外来
13、振动时，要先进行灌浆处理，在附近有可能产生爆破的影响也必须考虑。在机械开挖后，应辅以人工修整坡面，坡面平整度的允许偏差为20mm，在坡面喷射混凝土支护之前，坡面虚土应予以清除。2、喷射混凝土通常为了防止土体松弛和崩解，必须尽快做第一层喷射混凝土，厚度为40-50mm。待土钉施工完后，施工下一道面层大约50mm厚的喷射混凝土。强度等级为C20，通常规定最大粒径为10-15mm，并掺入适量外加剂加速固结。一般水泥最小含量为400kg/m3，喷射作业应分段进行，同一分段内喷射顺序应自上而下，一次喷射厚度不宜小于40mm。喷射作业应分段进行，同一分段内喷射顺序应保持垂直，距离宜为0.6-1.0m。喷射混凝土终凝2h后，应喷水养护，养护时间宜根据气温确定，宜为3-7d。喷射混凝土通常在每分段开挖的底部预留300mm，这样会有利于上步开挖后安装钢筋网，与下步45度倒角的喷射混凝土层施工搭接。上层土钉砂浆及喷射混凝土面层达到设计强度的70%后方可开挖下层土方及下层土钉施工。3、钻孔、安装锚管土钉墙施工，钻孔是一个关键工作。根据本工程
